Mod antena ngoài cho M5Stack Cardputer (kèm file .f3d)
Mod antena ngoài tích hợp vào backplate dựng lại cho M5Stack Cardputer, giúp tăng tầm WiFi/Bluetooth. Kích thước như nắp zin, có chỗ gắn antena ngoài mà không phải bẻ nắp lưng. Kèm file Fusion 360 (.f3d) để remix.
Mô tả

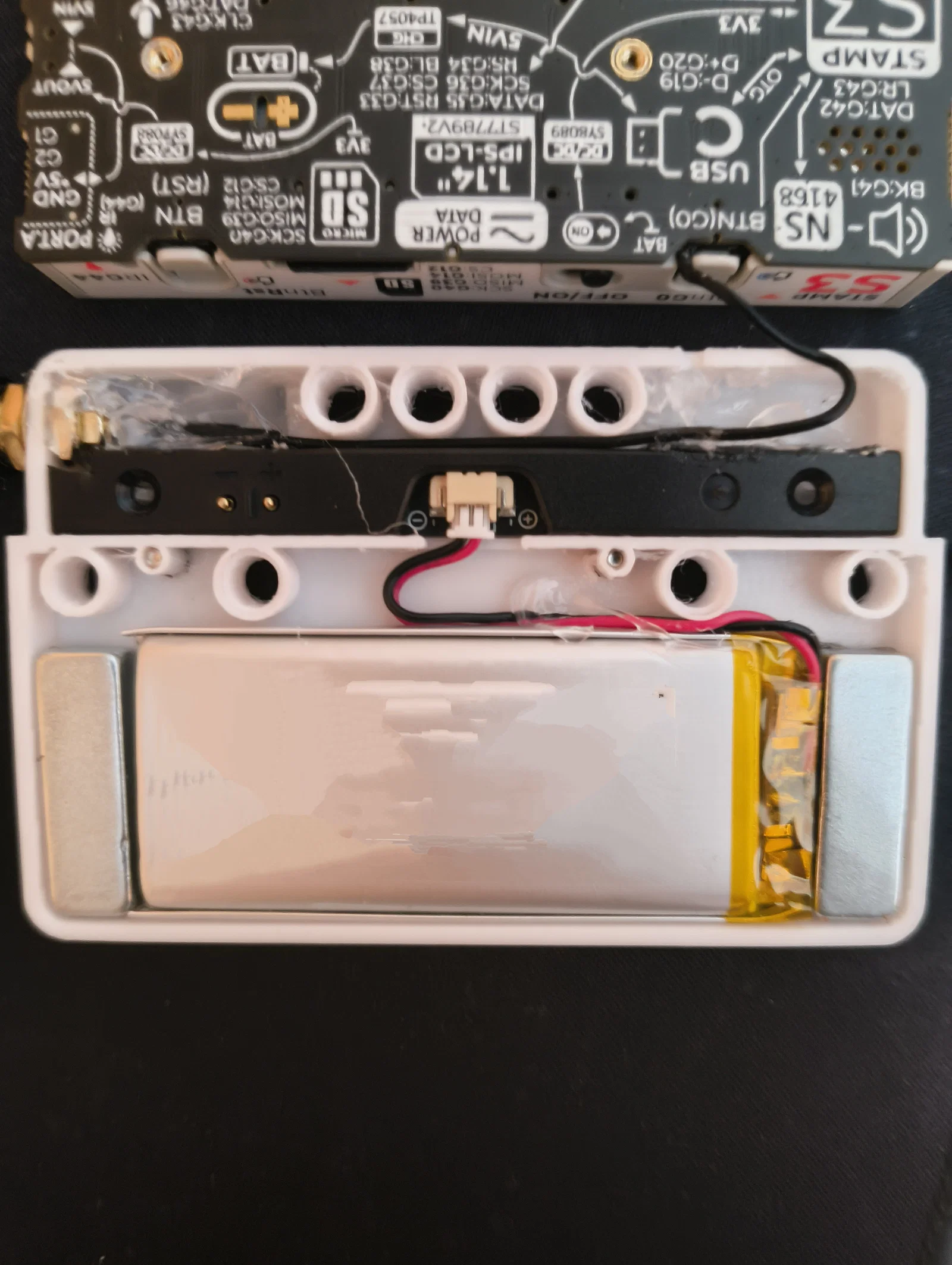

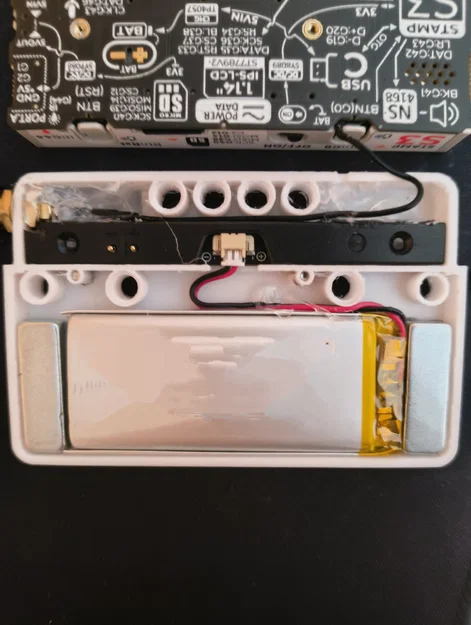

Cảnh báo: Khi lắp ráp, bạn SẼ CẦN súng bắn keo nến để dán module pin vào cái khung nhựa. Ngoài ra nhớ cẩn thận và đừng siết ốc quá tay, không là lỗ bắt vít có thể bị bể/gãy.

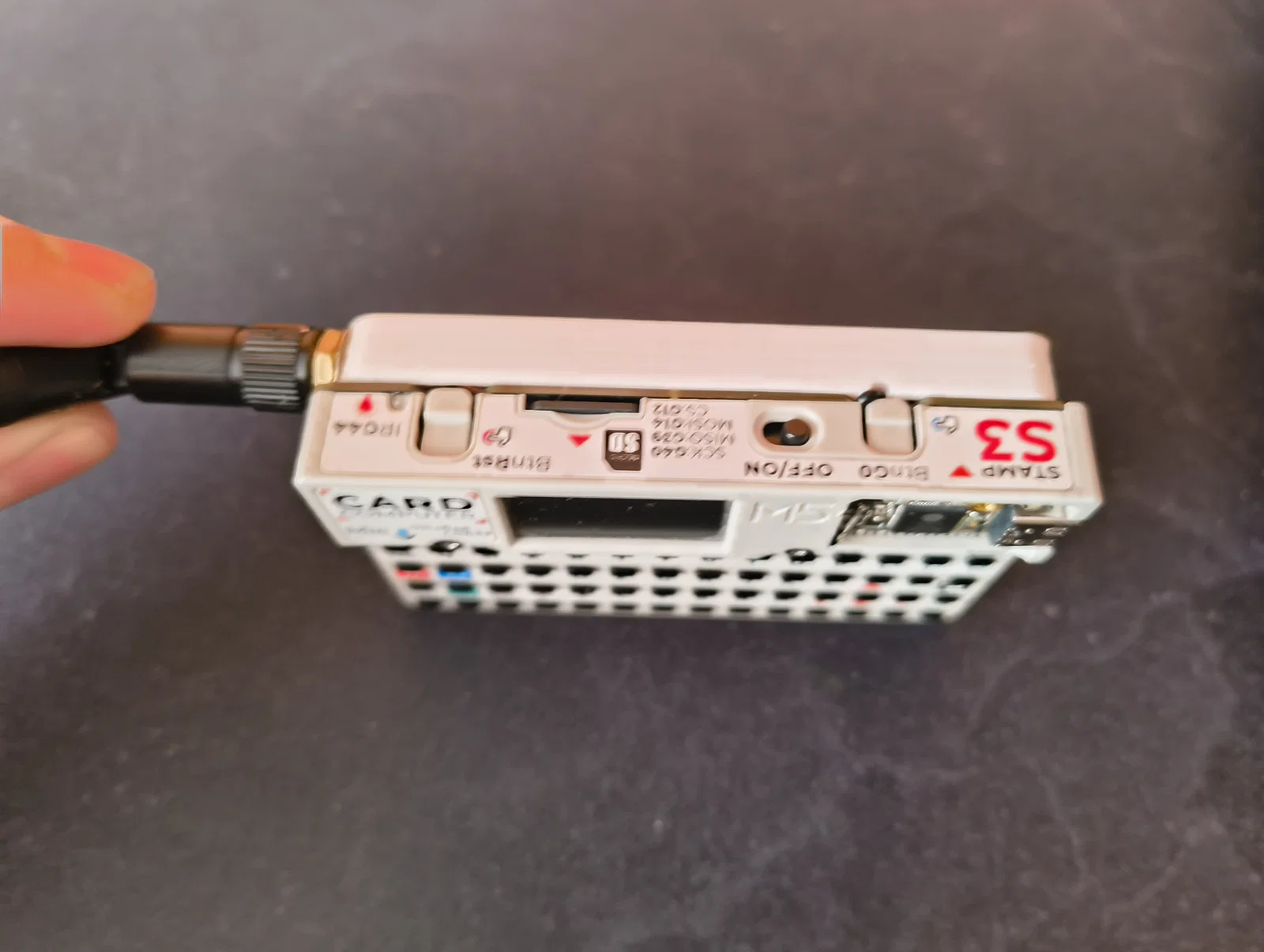

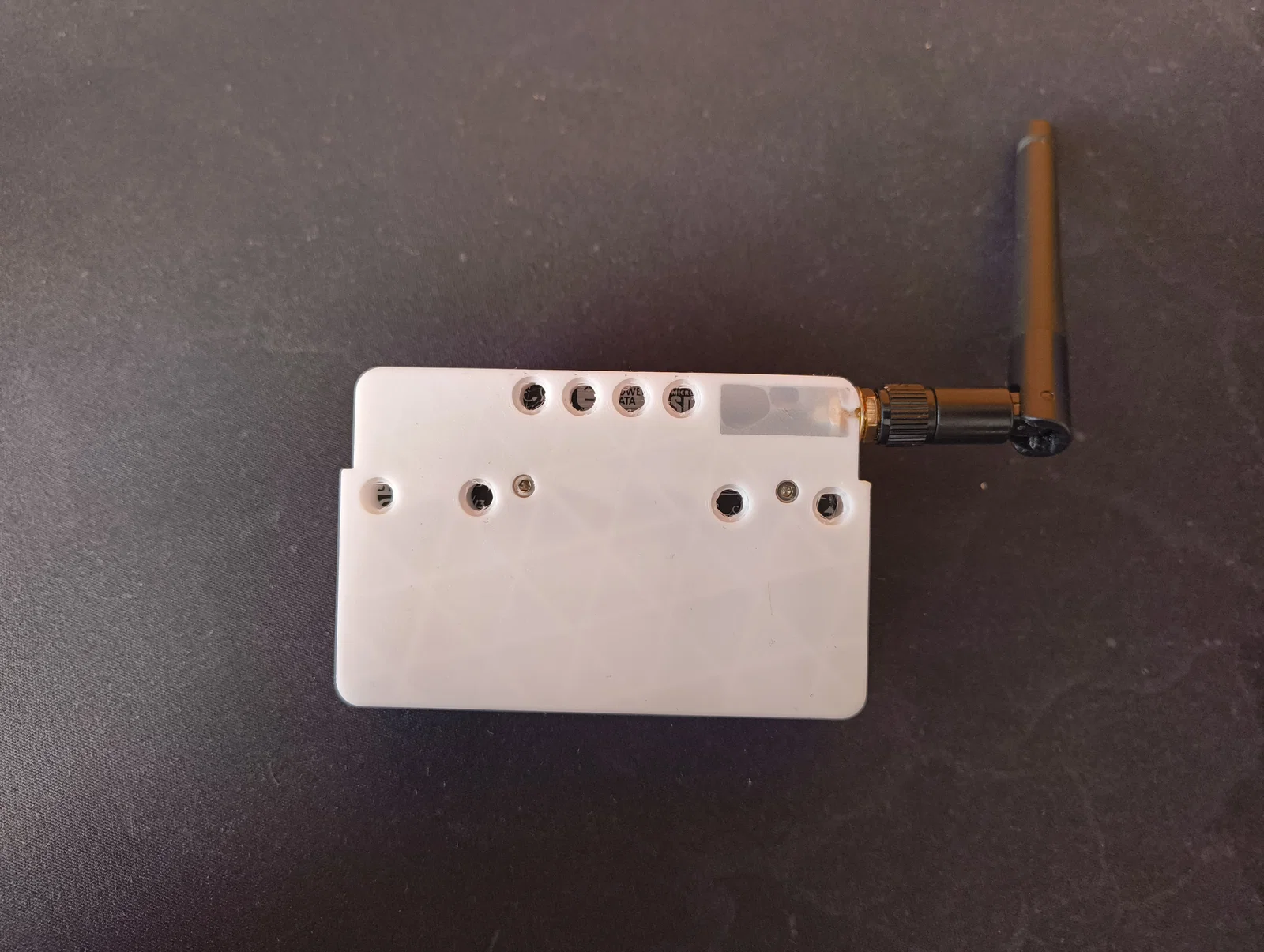

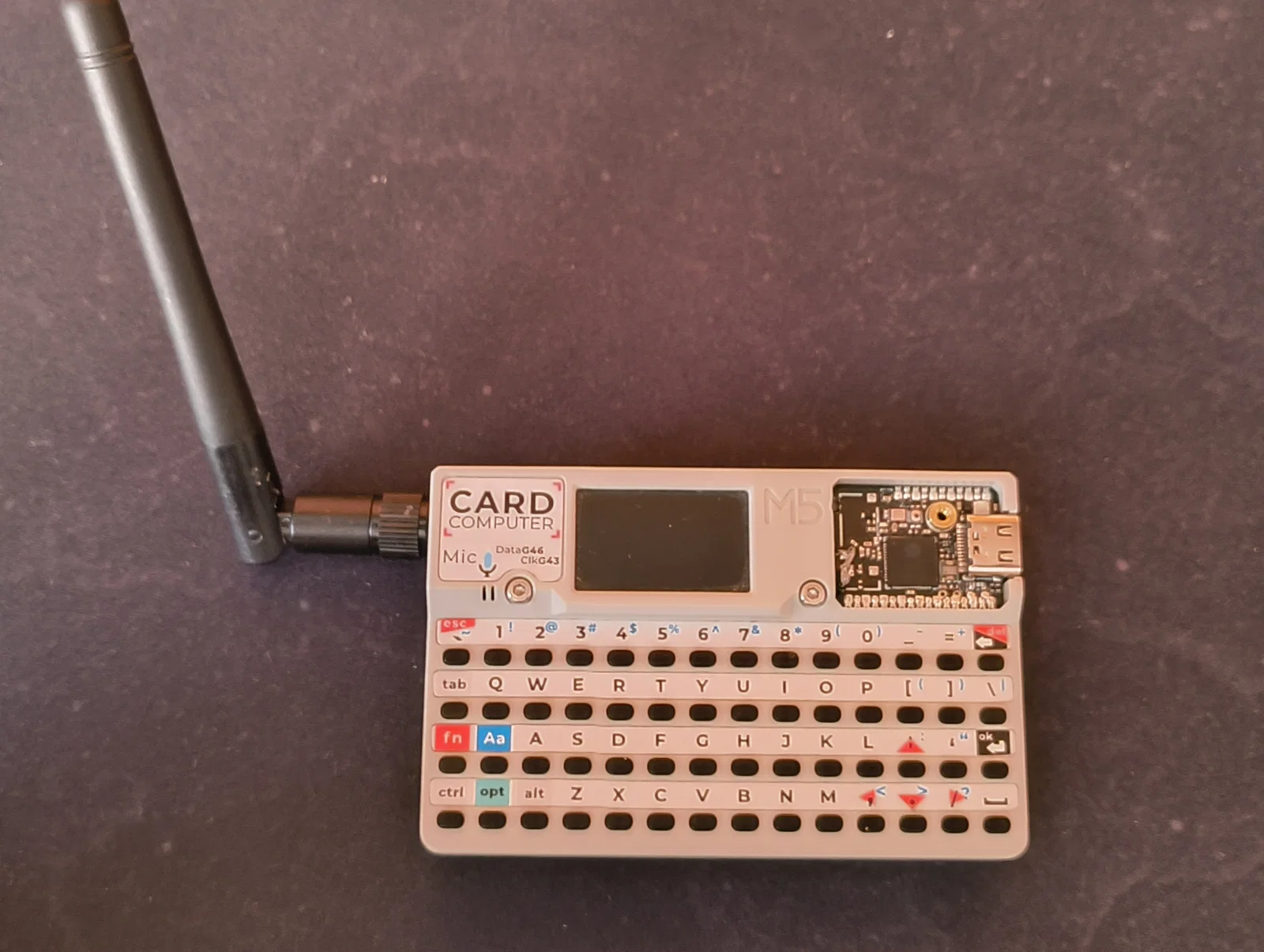

Bản mod antena cho Cardputer giúp tăng tầm phủ WiFi và Bluetooth. Backplate này có kích thước y như bản zin và chừa sẵn không gian để gắn antena ngoài, không cần bẻ/gãy nắp lưng gốc hay làm dày thân Cardputer.
Thiết lập in:
- 0.2 mm layer height
- supports chỉ trên built plate
- ironing (tuỳ chọn, cho bề mặt rất đẹp)
Cứ thoải mái remix và/hoặc góp ý để mình cải thiện thiết kế.
Bonus: mình đính kèm file .f3d để dễ remix bằng Fusion 360. :)
