Filament Dry Box eSun/Overture

PS: Có thể khỏi cần in cái hộp đựng silica gel, chỉ cần đổ hạt xuống đáy box là được, độ ẩm bên trong sẽ không vượt quá 10%.

Mình có tìm trên mạng mấy dự án DIY cereal box dryer nhưng không ưng cái nào. Trên Amazon Ý cũng không có sẵn loại cereal box mà các dự án khác dùng, nên mình “xoay” qua loại đang bán ở nước mình. Mình thử nghiệm nhiều kiểu: khác với một số người cho cuộn filament lăn trên con lăn (rollers), theo mình cuộn chạy mượt hơn nếu dùng vòng bi ở phần tâm, như vậy giảm rủi ro fail khi in. Trong dự án này, các adapter được làm chuẩn cho cuộn carton eSun (đây là hãng mình dùng nhiều nhất). Tương lai mình dự tính sẽ làm adapter universal hoặc phù hợp cho các hãng khác như Sunlu, v.v. Tổng phần in khoảng 100 gram với infill 20%, 3 perimeters và 3 lớp solid trên/dưới.

Trong dự án này mình dùng; Ceral Box 4lt trên Amazon : https://www.amazon.it/gp/product/B09H2T5B2H/ref=ox_sc_act_image_2?smid=AWWUVMZK2DRTS&th=1

Vòng bi 608 2RS trên Aliexpress : https://it.aliexpress.com/item/1005004765931627.html?spm=a2g0o.productlist.main.27.419b5f52z0h708&algo_pvid=a9181949-e900-4eb7-9e8c-0778f3d1dd56&algo_exp_id=a9181949-e900-4eb7-9e8c-0778f3d1dd56-13&pdp_ext_f=%7B%22order%22%3A%221112%22%2C%22eval%22%3A%221%22%7D&pdp_npi=4%40dis%21EUR%212.60%210.97%21%21%212.66%210.99%21%402103890917403245156685924e71b7%2112000030390620848%21sea%21IT%210%21ABX&curPageLogUid=lIvbe8CpG6Y0&utparam-url=scene%3Asearch%7Cquery_from%3A

Ống PTFE + PC4-M10/M6 trên Aliexpress : https://it.aliexpress.com/item/1005006863731010.html?spm=a2g0o.productlist.main.7.6683IkdXIkdXNg&aem_p4p_detail=202502230726271312381343566620011811996&algo_pvid=90857aa1-72be-40dc-8629-12c386caa848&algo_exp_id=90857aa1-72be-40dc-8629-12c386caa848-3&pdp_ext_f=%7B%22order%22%3A%22507%22%2C%22eval%22%3A%221%22%7D&pdp_npi=4%40dis%21EUR%214.96%210.97%21%21%2136.88%217.21%21%4021039a5b17403243871238762e25d6%2112000038553340265%21sea%21IT%210%21ABX&curPageLogUid=rZicKHRyKCRN&utparam-url=scene%3Asearch%7Cquery_from%3A&search_p4p_id=202502230726271312381343566620011811996_1

Insert M3 để ép/đặt bằng mỏ hàn vào lỗ của các giá đỡ (lỗ 3.5mm, có thể cần khoan rà nhẹ lại bằng mũi 3.5mm để nới rộng bằng động tác xoay nhẹ): https://it.aliexpress.com/item/1005003582355741.html?spm=a2g0o.productlist.main.1.6ed21a51aEiKqM&algo_pvid=0c3b545a-c8c8-422b-9243-95e5a458fef7&algo_exp_id=0c3b545a-c8c8-422b-9243-95e5a458fef7-0&pdp_ext_f=%7B%22order%22%3A%2217995%22%2C%22eval%22%3A%221%22%7D&pdp_npi=4%40dis%21EUR%212.70%210.97%21%21%212.77%211.00%21%402103867617403250689325305e8e86%2112000026370649751%21sea%21IT%210%21ABX&curPageLogUid=WpMRJKKz8FIw&utparam-url=scene%3Asearch%7Cquery_from%3A

Ốc M3 dài tối đa 10mm

Silica Gel khuyến nghị; https://www.amazon.it/ISOLATECH-rigenerabile-essiccante-arancione-deumidificatore/dp/B0DJQWXVK7/ref=sr_1_5?dib=eyJ2IjoiMSJ9.S0YhkKvlrF4tBmfHOIXXXKHZAKgirTE6K8k8Qq6ddI5PuwCRVHKfRymg-A1c7Iy5j3hq0usYVGM7Lq23mnkNSGMkgkEqC650odfodlInMeyUXcy00DL7jf5NbhkReG_ofj2hCAz7fv7n4_kfDv2k Bacon 3wor-SNESMJbXIhyoaybtXiQQNt95jNMSs7RZDUYdFXPTvon2xdRdphVNwoc6mTQc-anSKyW-9984TiyXM6TrLYh4rj0lRDTQ06O3H4OJiW2-k4rtd3kglwpu6Pj660JEaUPucXHt-UQGl5xn9tYI0xpHDAzPAeSDvP6B6d_G7k7c2REBIye_-guBBrAn0Y0PdxTI5TWGhDuWh8Pokd8Kuv5TwB8bS9sH_C9X0uJnZmn37HUxVY4bh9U0NFysuMhseAPgGT6chCcxexqfT15NAJ7nEaXWAcb4ig9d8A4mIpe.DCw0GEEwd9h_dj2GrWD2y4K5a_1t9cbT-72DwsoPy5U&dib_tag=se&keywords=silica%2Bgel&qid=1740325803&sr=8-5&th=1

ISTRUZIONI DI MONTAGGIO

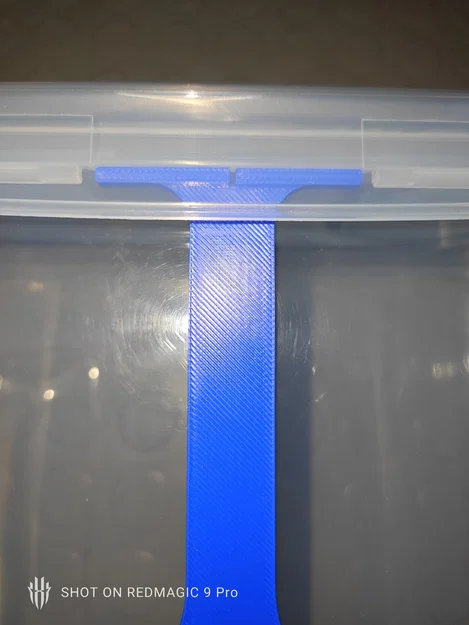

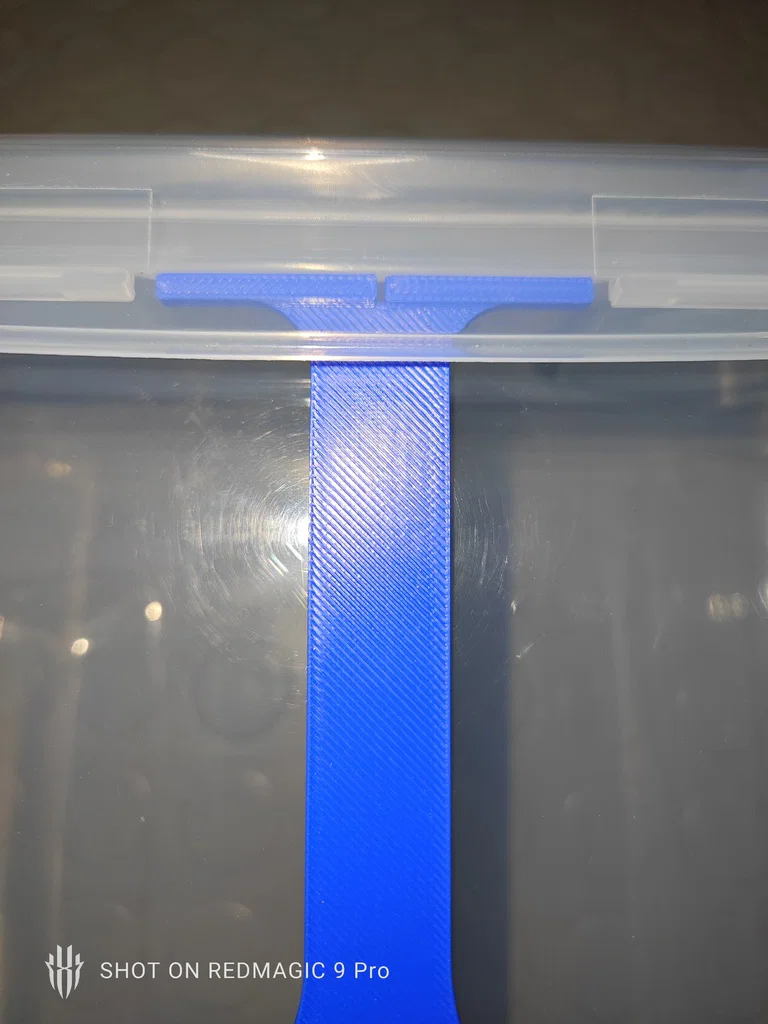

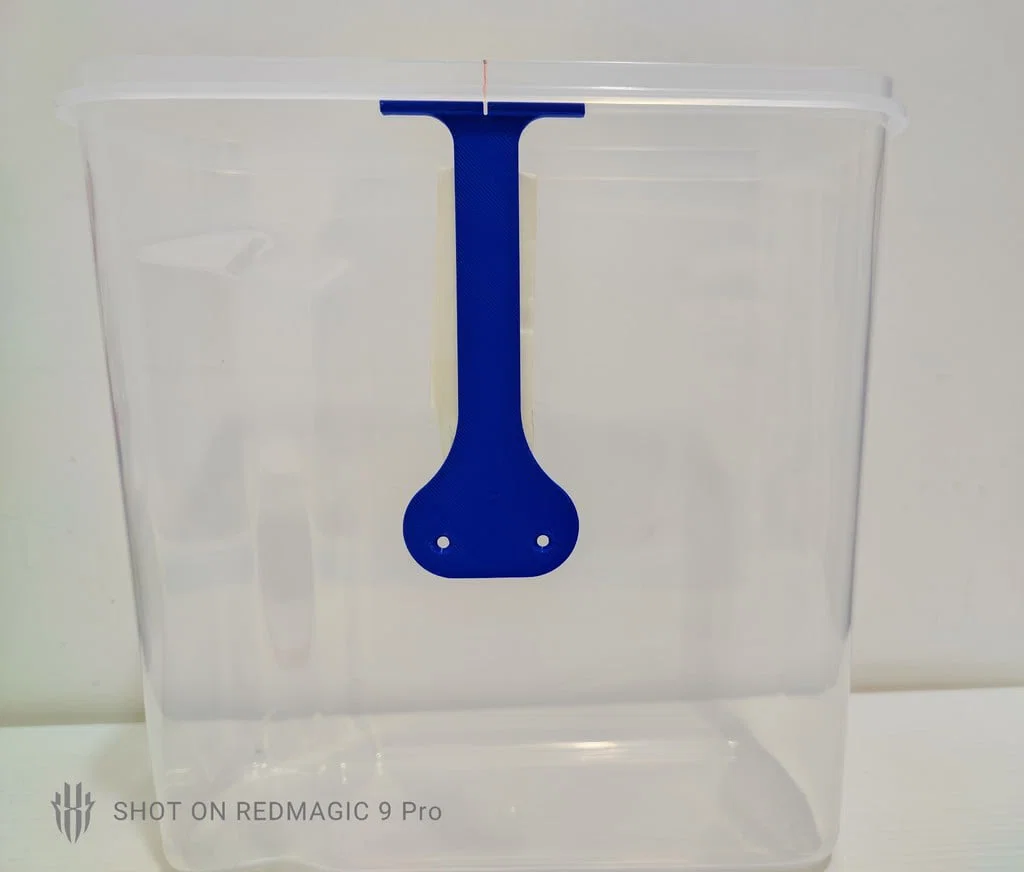

Ép insert M3 vào lỗ của các giá đỡ bên trong (loại dày hơn) bằng mỏ hàn chỉnh 180/200°C; insert mỏng hơn thì gắn phía ngoài. KHOAN LỖ: CÁCH 1: Đánh dấu điểm giữa theo chiều dài của box (không có nắp), rồi dùng cái dima (khuôn/cữ) để đánh dấu vị trí lỗ cần khoan với mũi 3mm; CÁCH 2: Có nắp, đặt dima vào khoảng trống giữa hai ngàm gài ở vị trí chính giữa (xem hình), rồi đánh dấu lỗ.

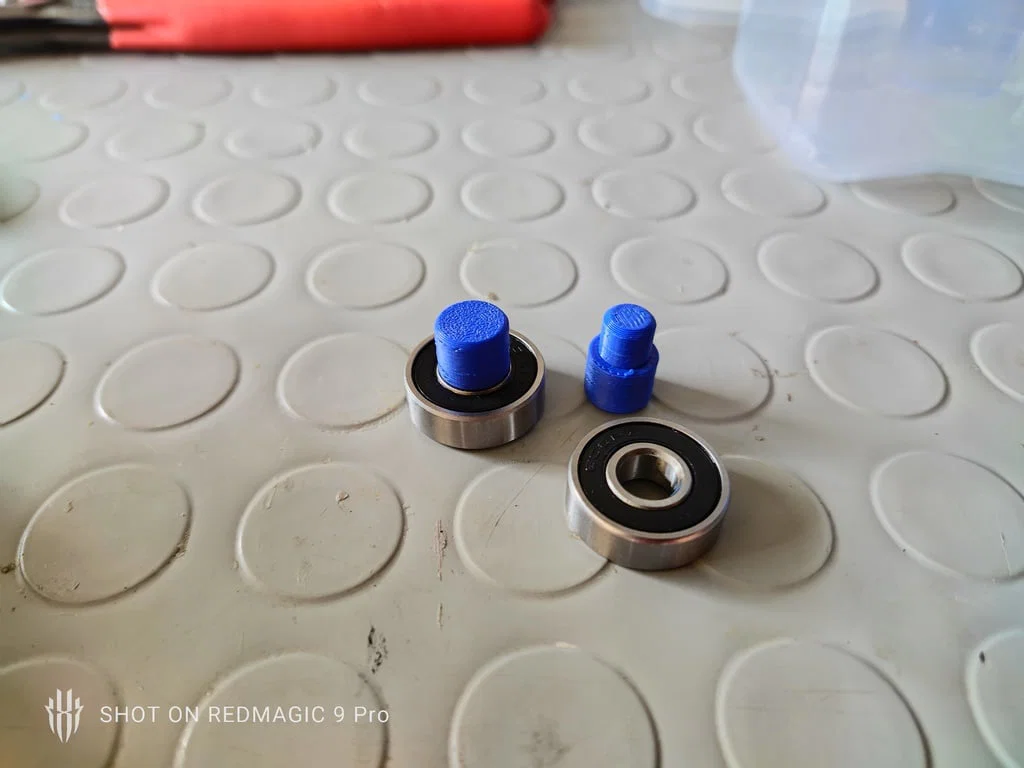

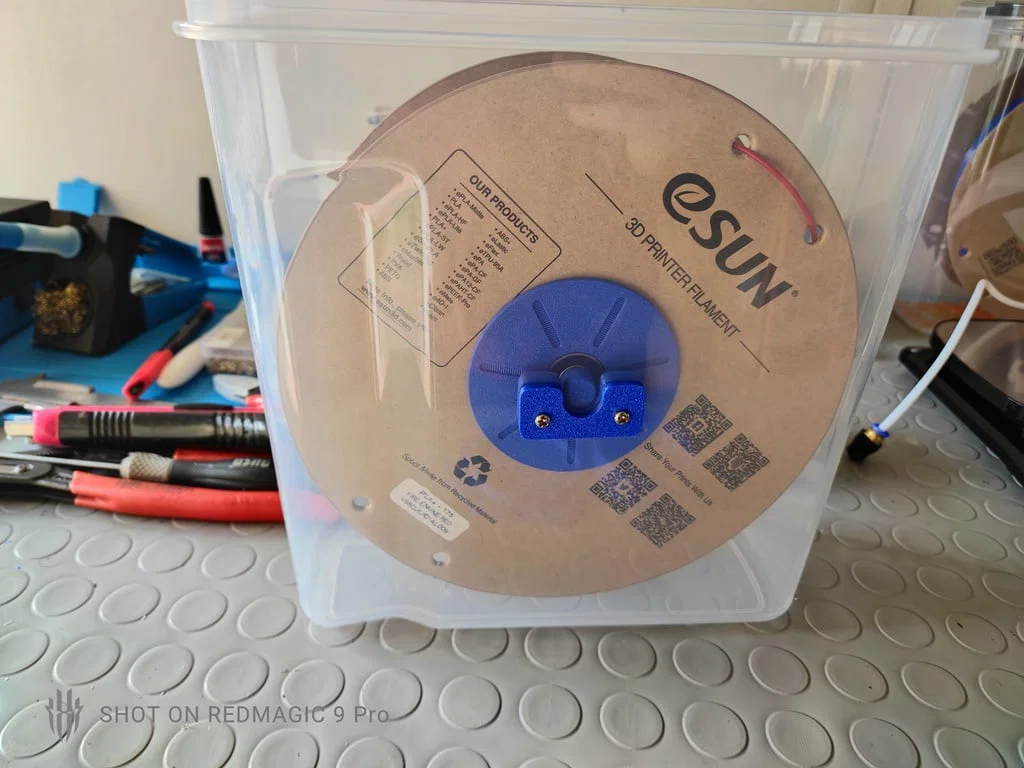

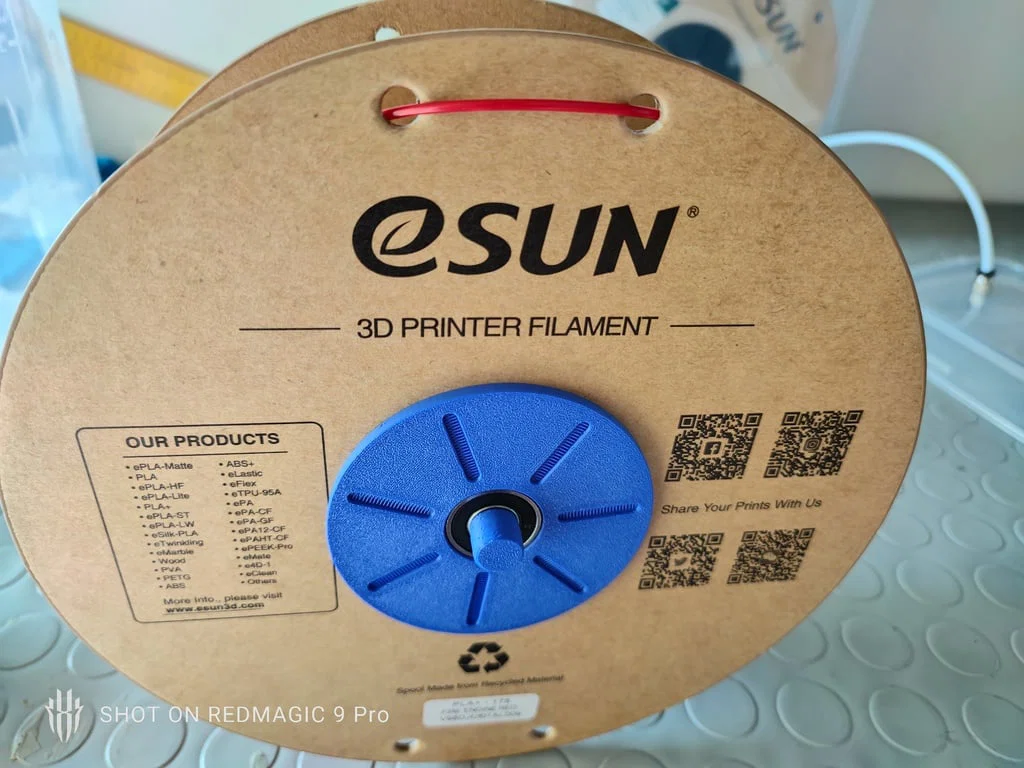

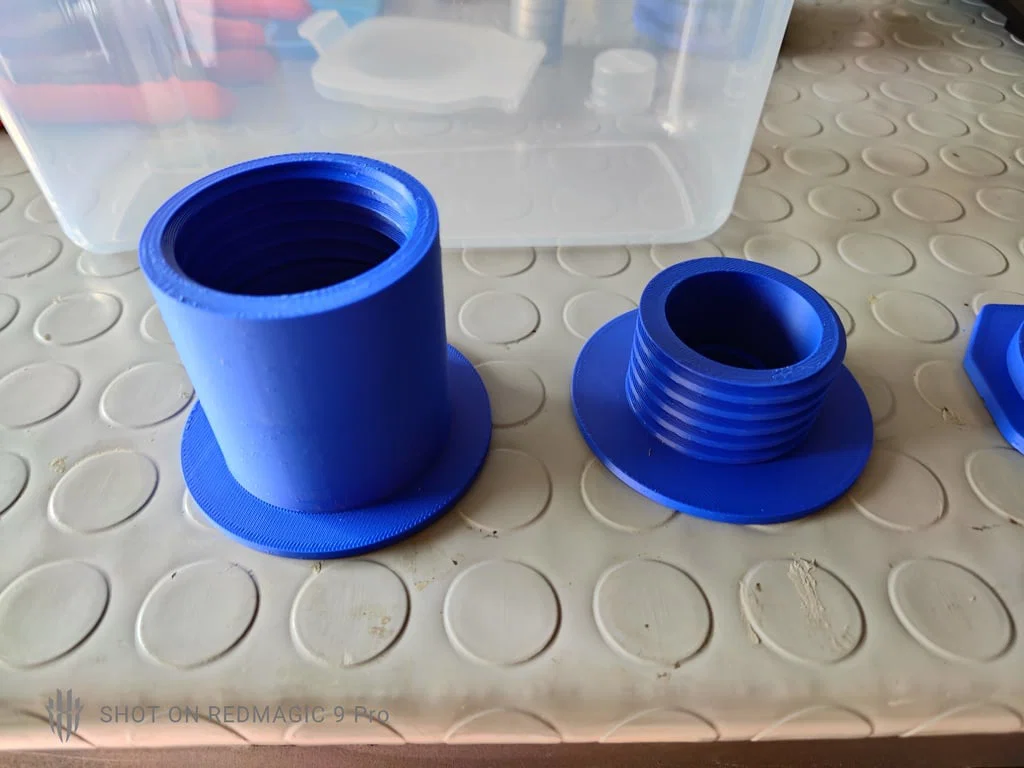

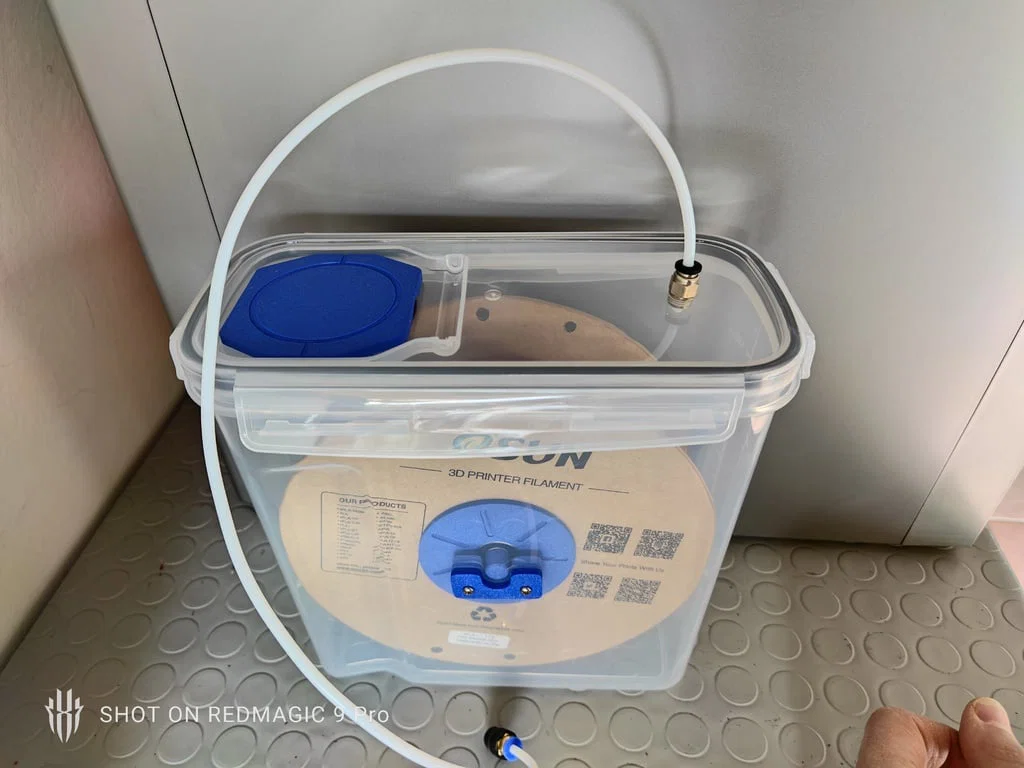

Bắt vít các giá đỡ; vặn adapter vào cuộn filament, lắp vòng bi và các chốt (pins) rồi đặt cuộn vào bên trong. Tham khảo hình để khoan lỗ phía trên cho PC4 M10.

Print Settings

Printer Brand:

QIDI

Rafts:

No

Supports:

No

Resolution:

0.2

Infill:

20

Filament Material:

PLA

Notes:

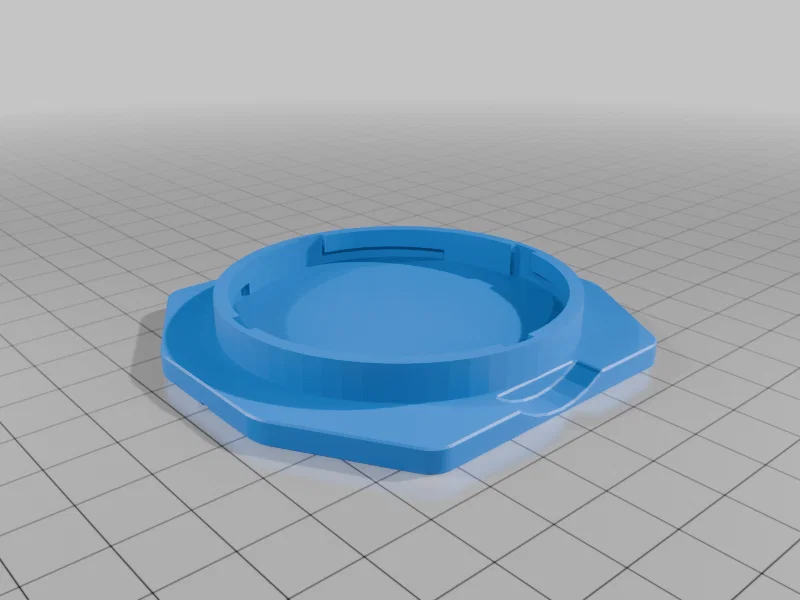

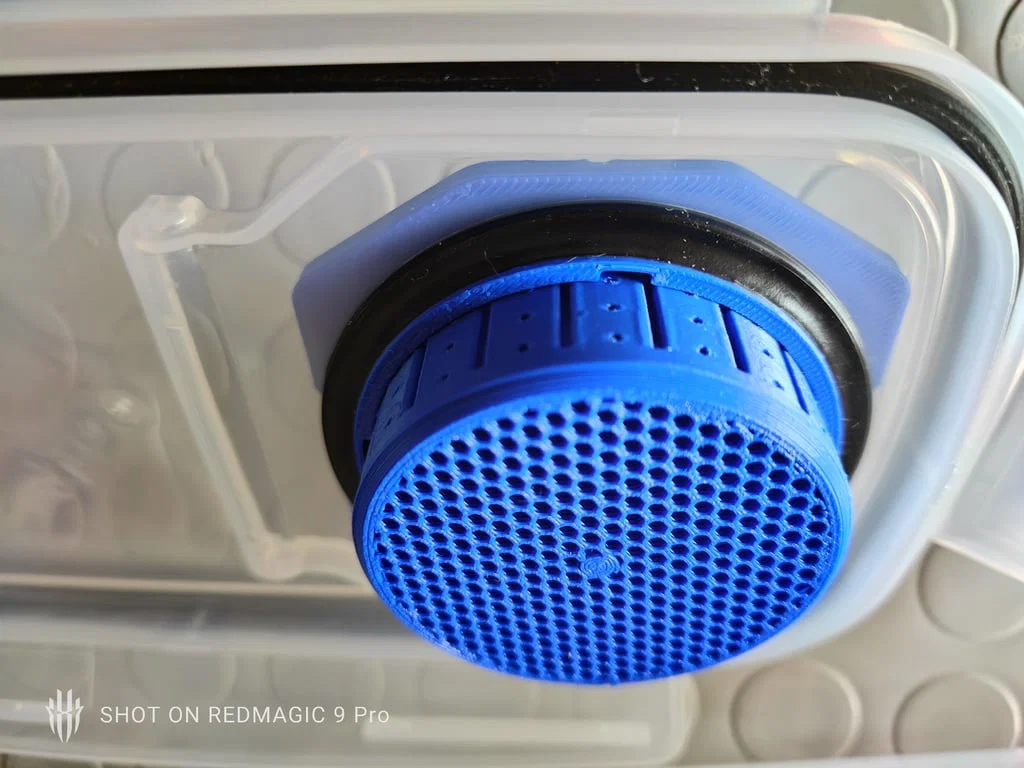

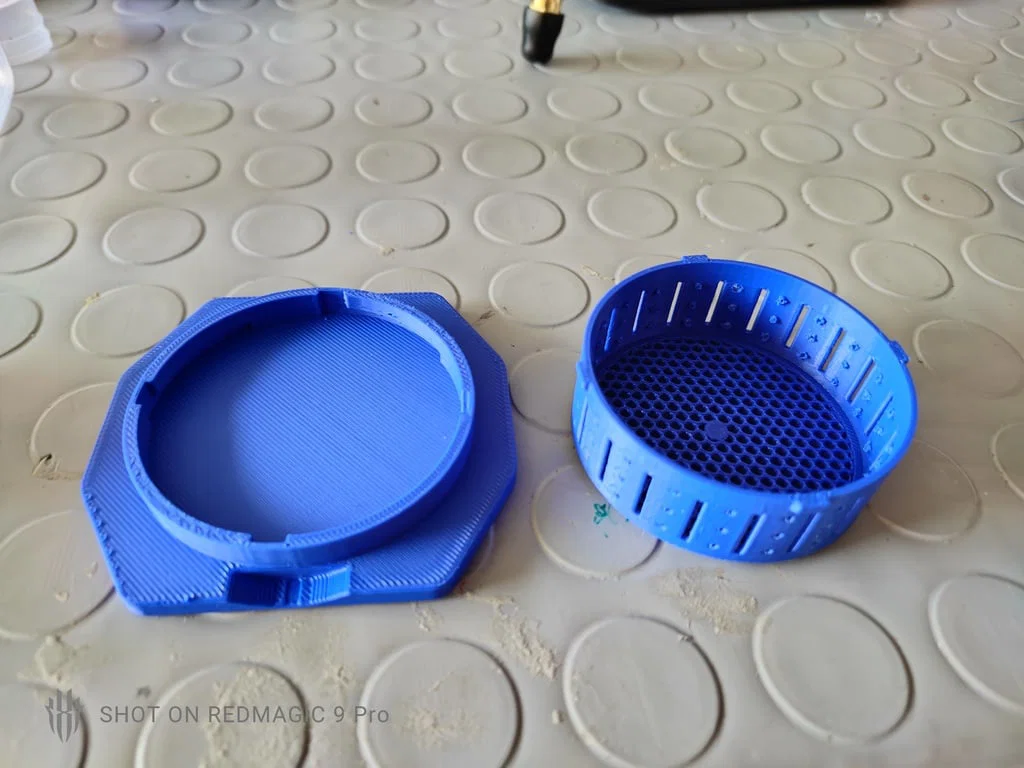

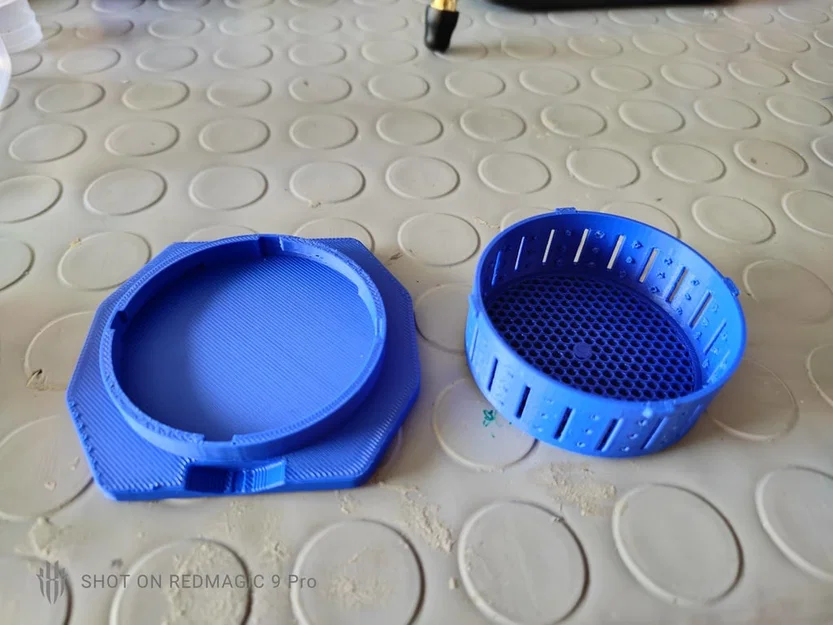

Hộp đựng Silica Gel có 2 phần thân, dùng phần đáy làm modifier để tạo honeycomb. Mình khuyên infill 30/35% cho phần này.

Category: 3D Printer Accessories
