Heriod magnet 6x2 – ngàm gắn reed switch MKA-14103

Mô tả dự án:

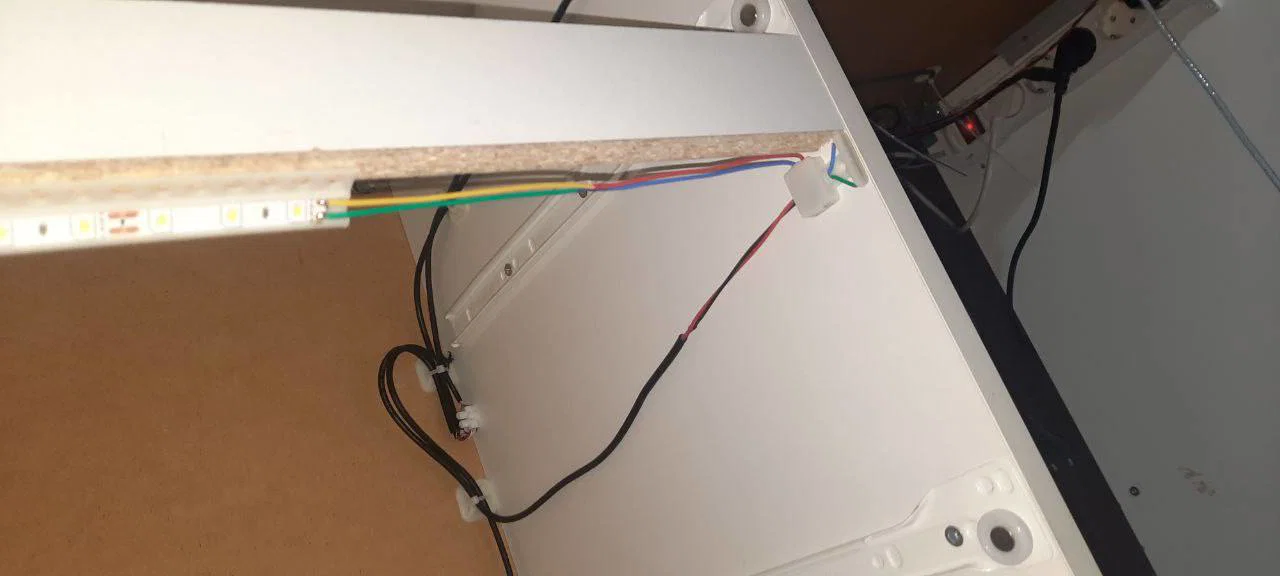

Mạch này được thiết kế để tự động điều khiển đèn khi mở cửa tủ hoặc các dạng hộp/khung tương tự.

Linh kiện sử dụng:

Reed switch (MKA-14103) – Nhận biết trạng thái cửa mở/đóng.

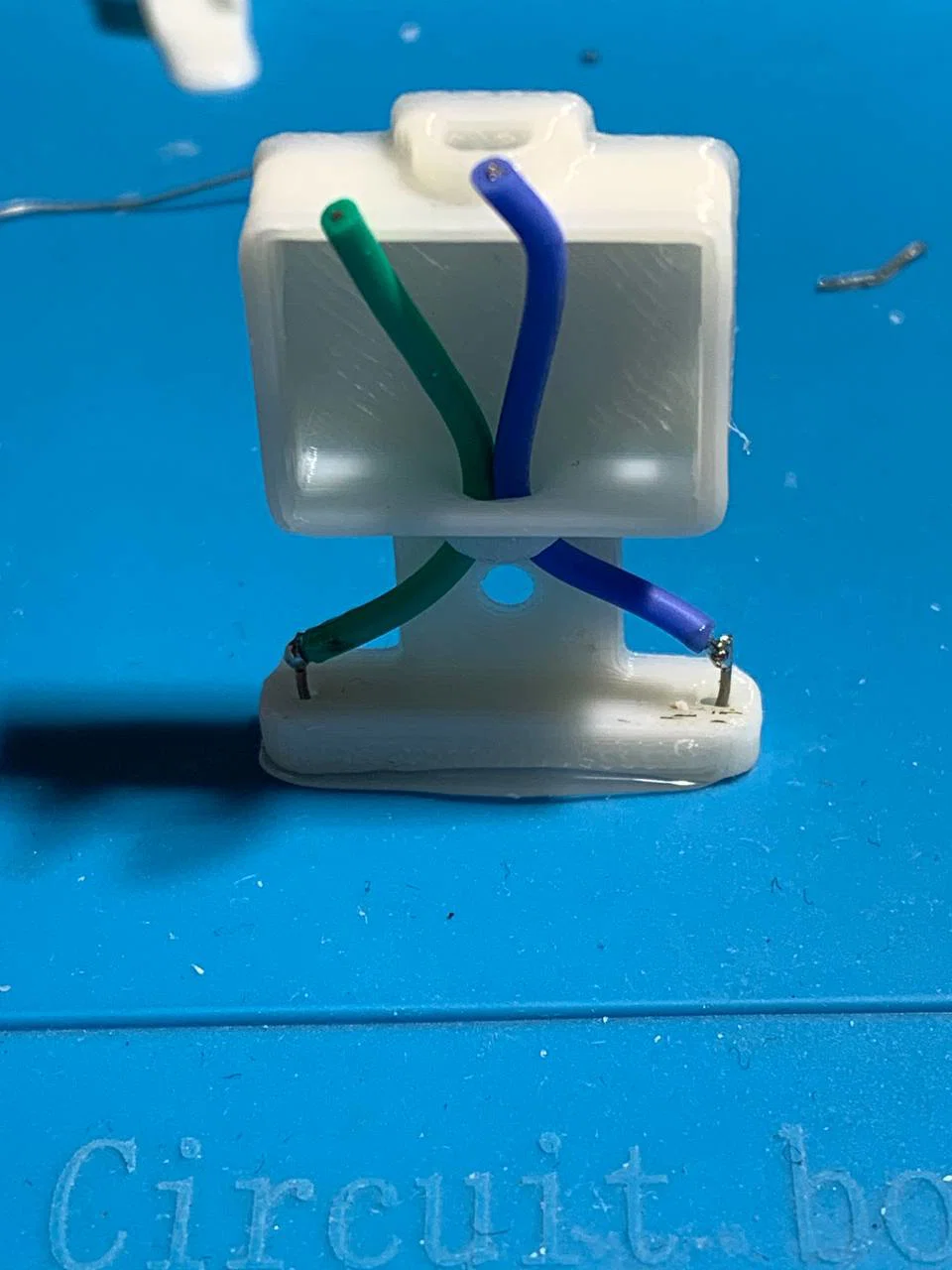

Mounting bracket (2x14 mm) – Cố định reed switch.

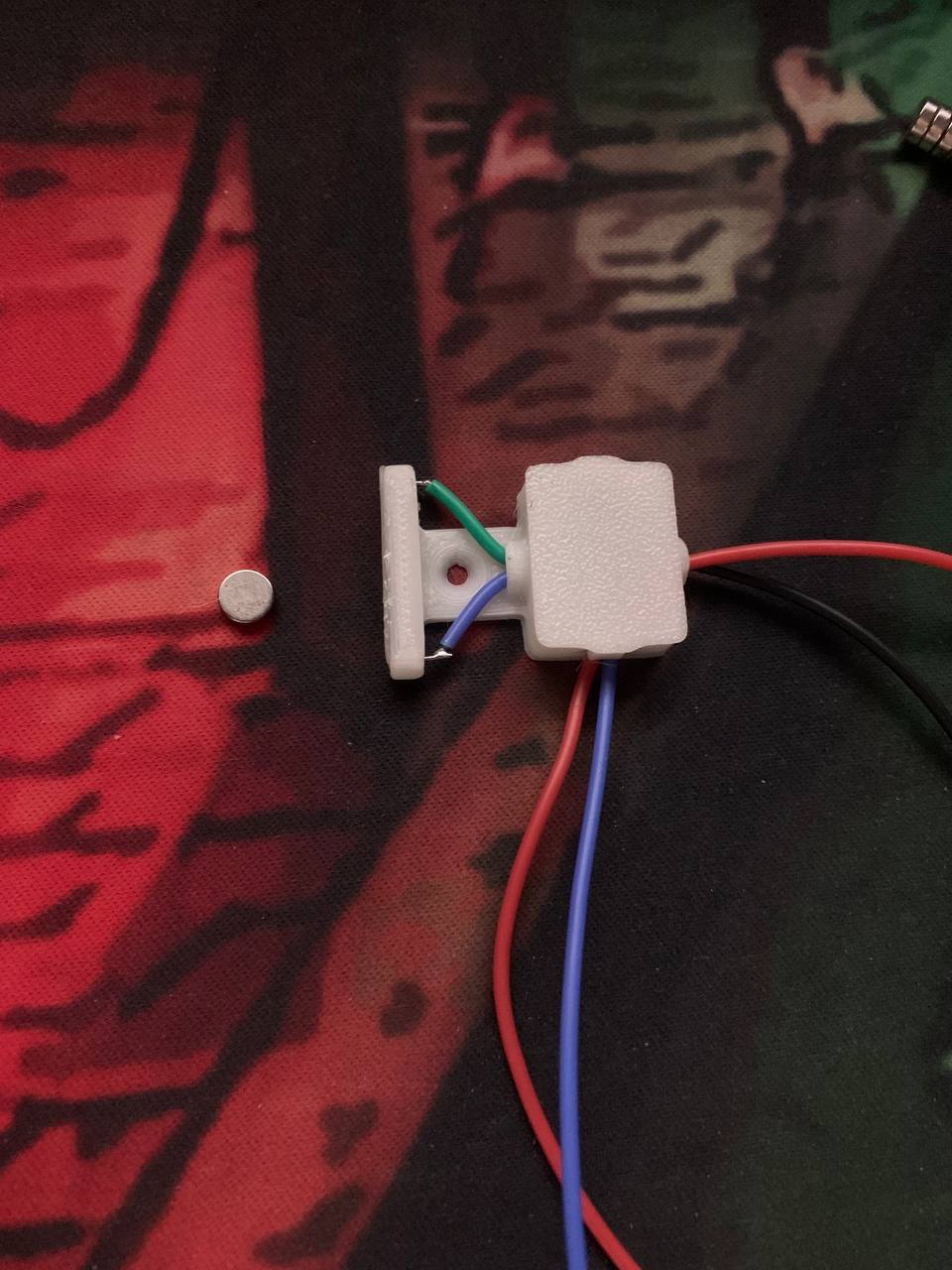

Magnet (6x2 mm) – Gắn lên phần chuyển động (cánh cửa).

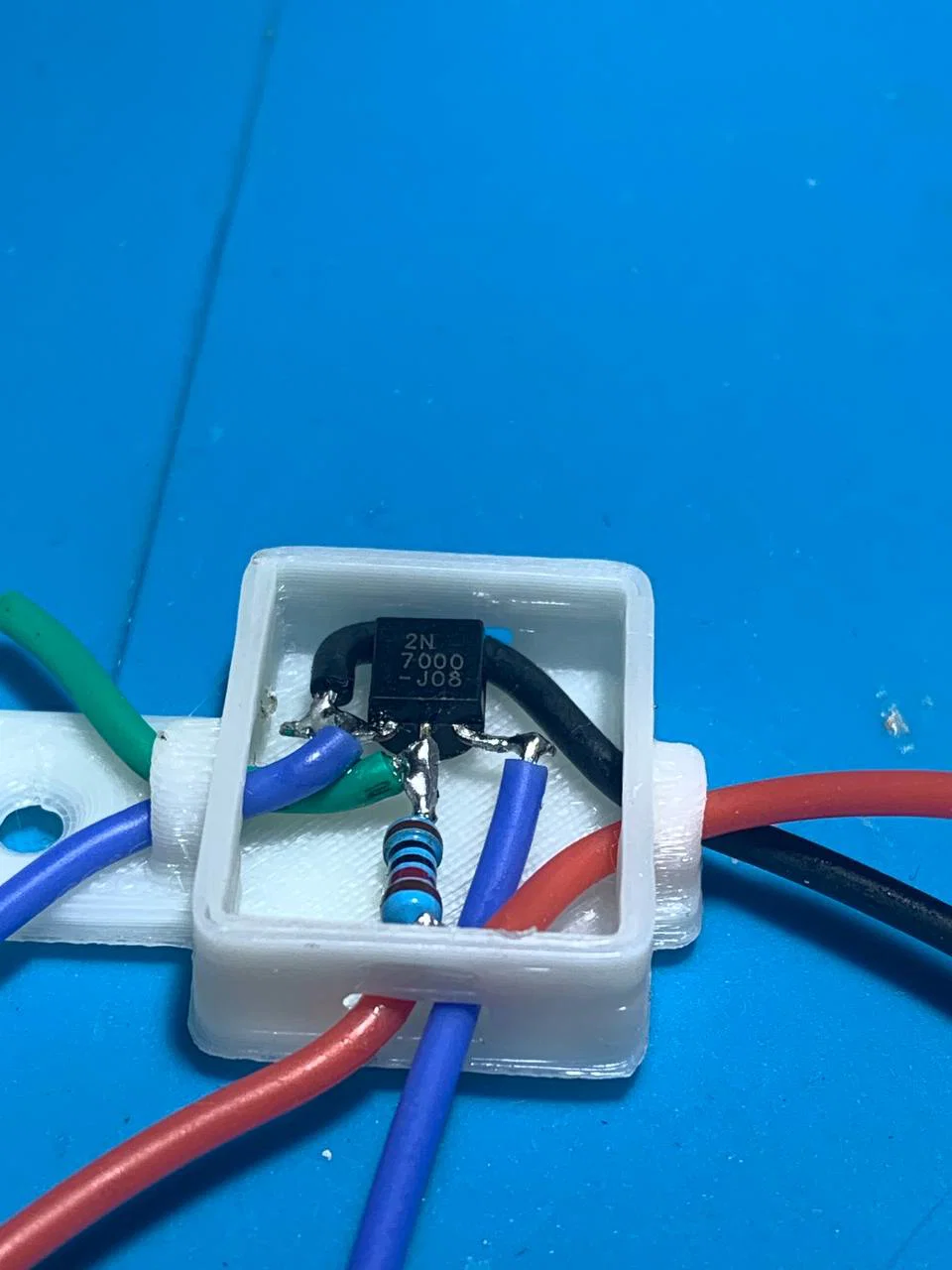

2N7000 MOSFET – Đóng/ngắt đèn.

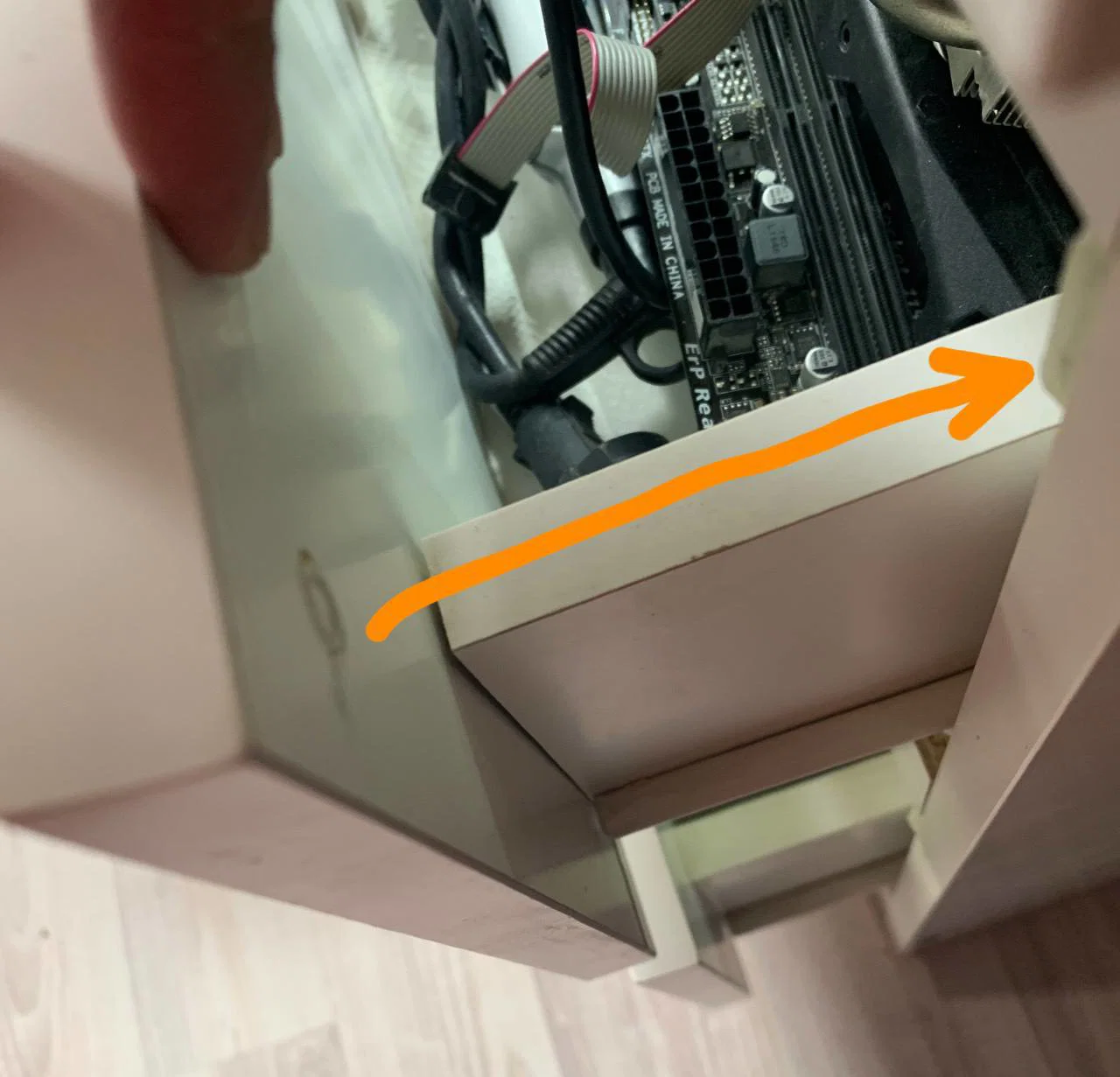

Bổ sung: Cần khoan lỗ 8mm để lắp.

Ghi chú triển khai:

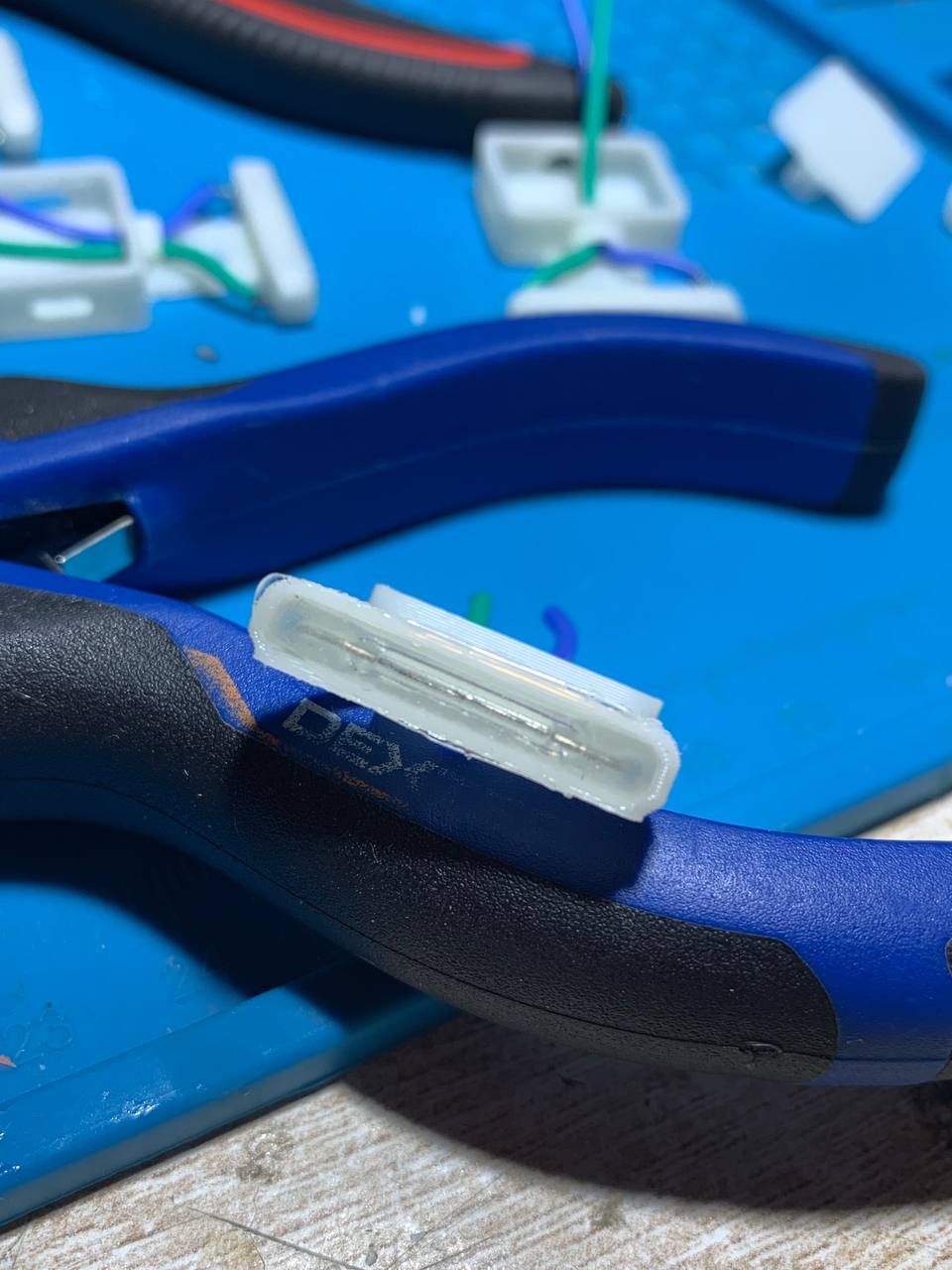

Khu vực quanh reed switch có thể bọc/đổ keo nến (hot glue) (như mình làm) để chắc chắn hơn và giúp chống bụi/ẩm.
