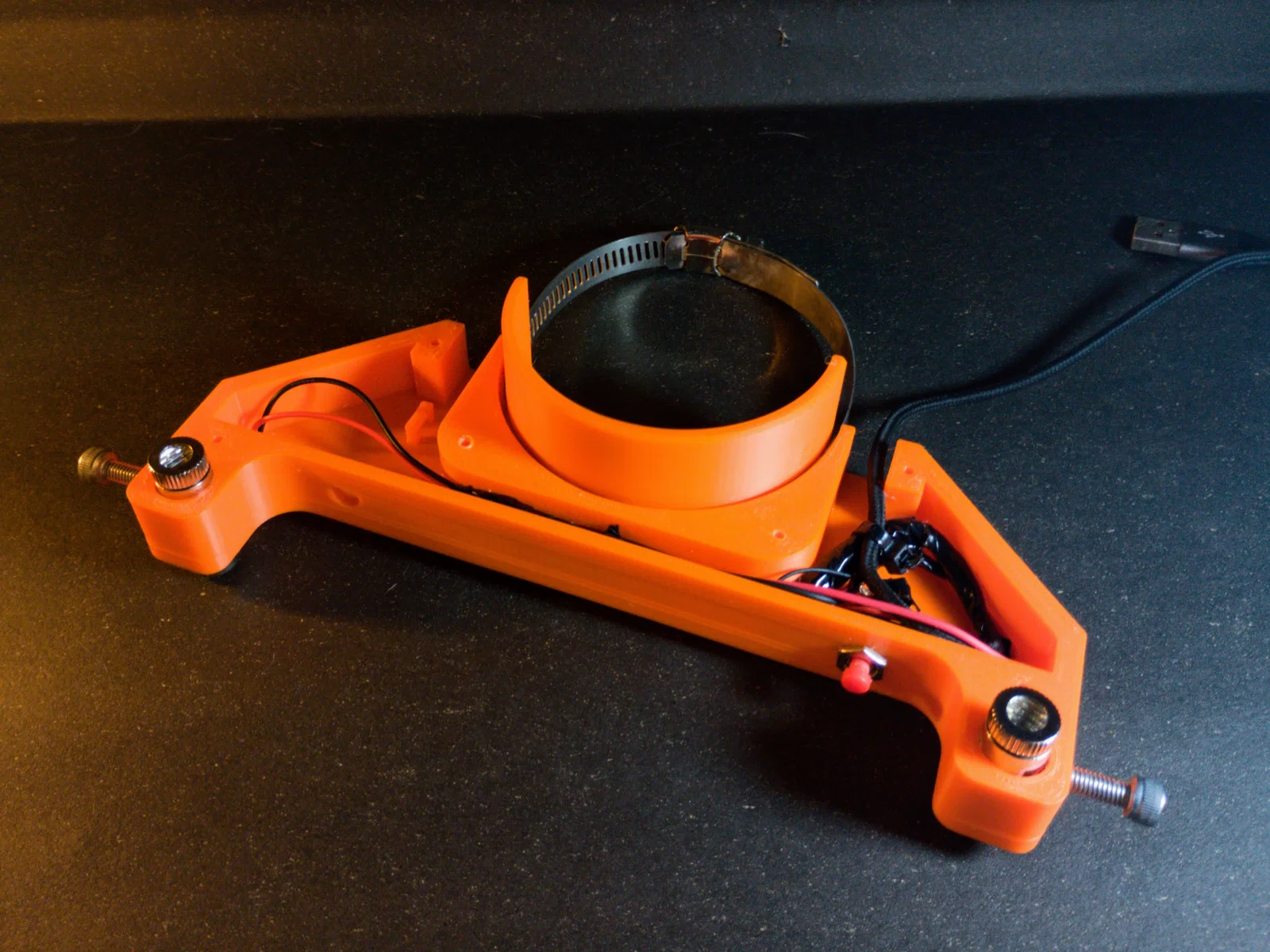

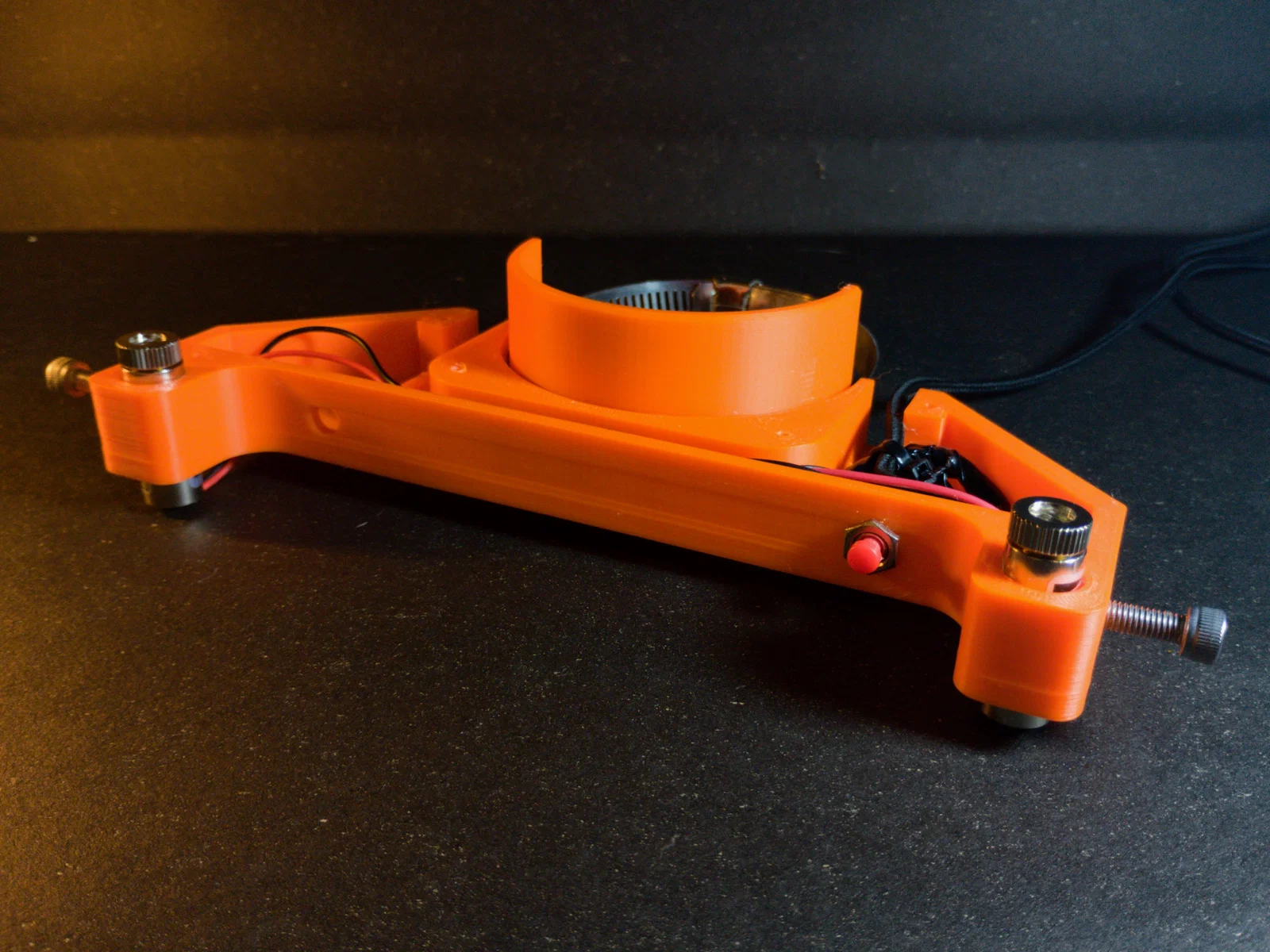

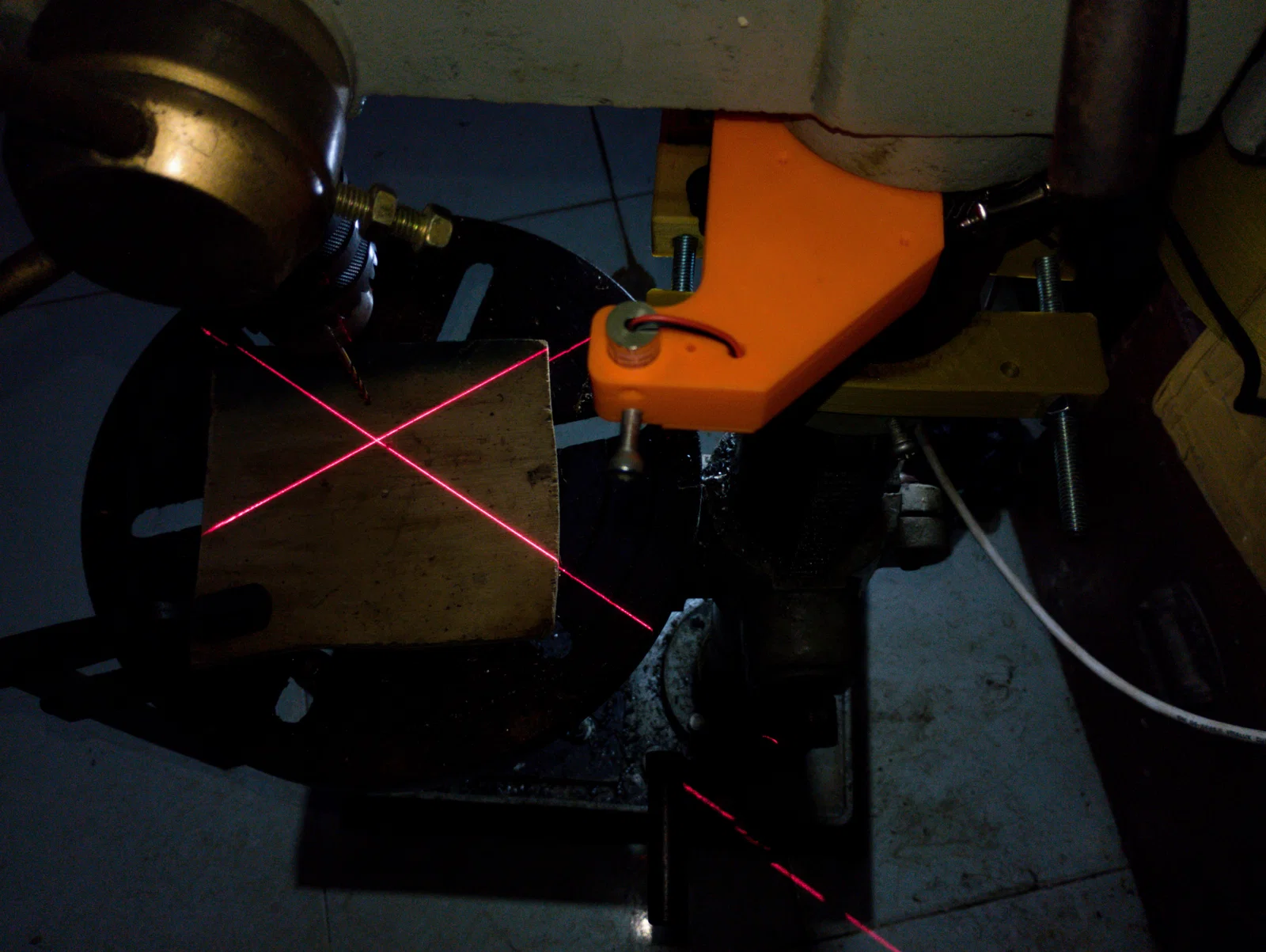

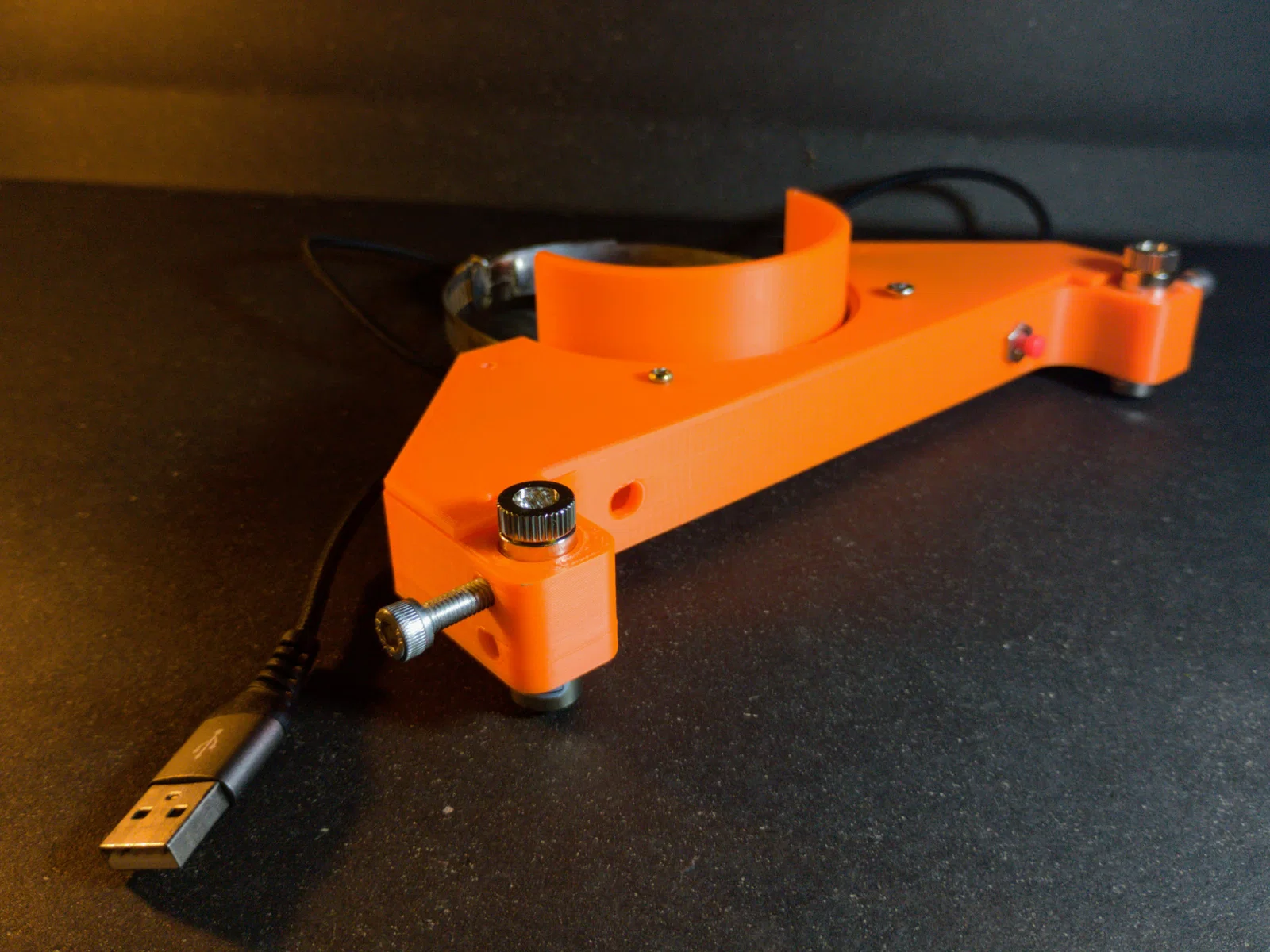

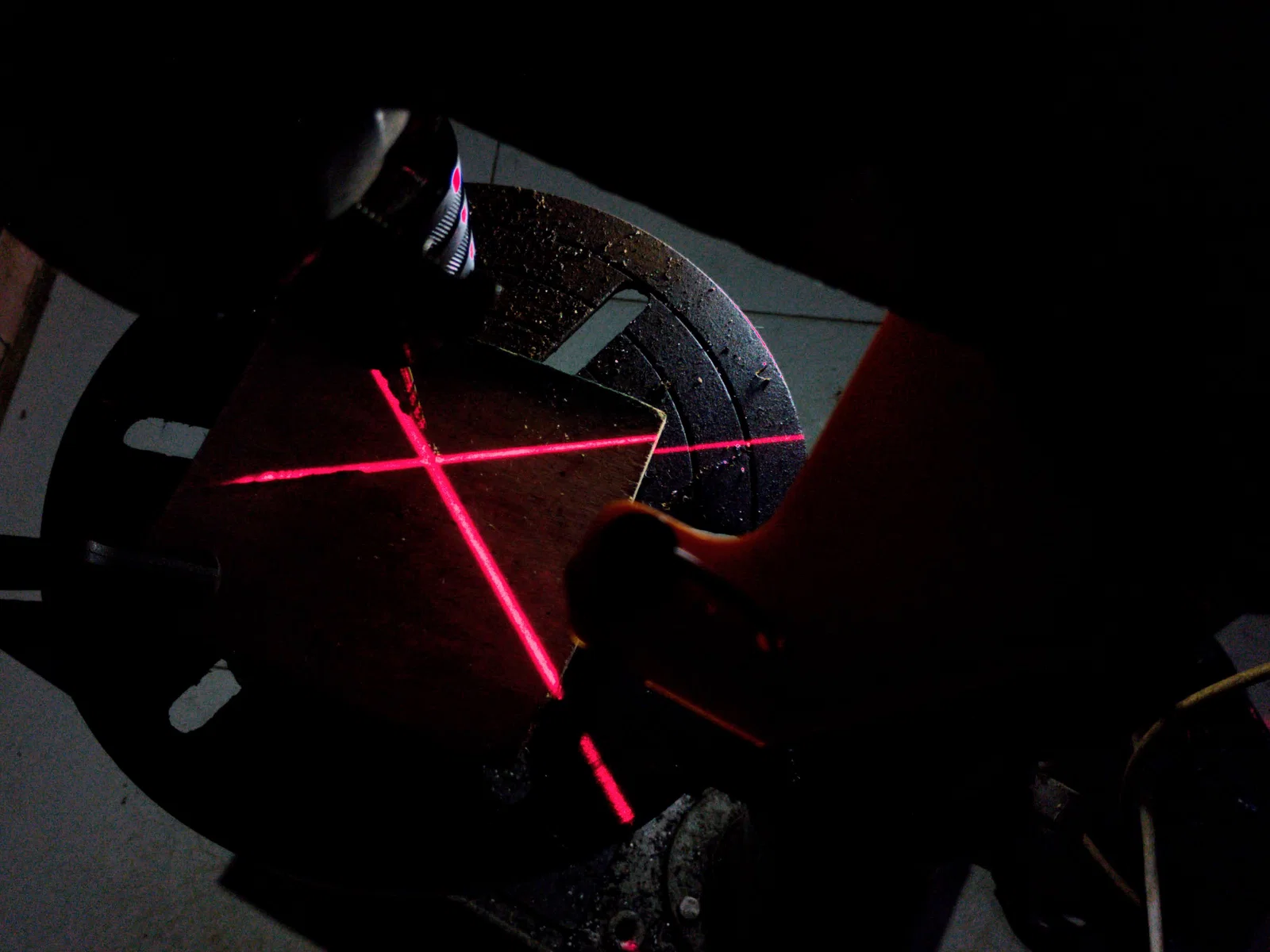

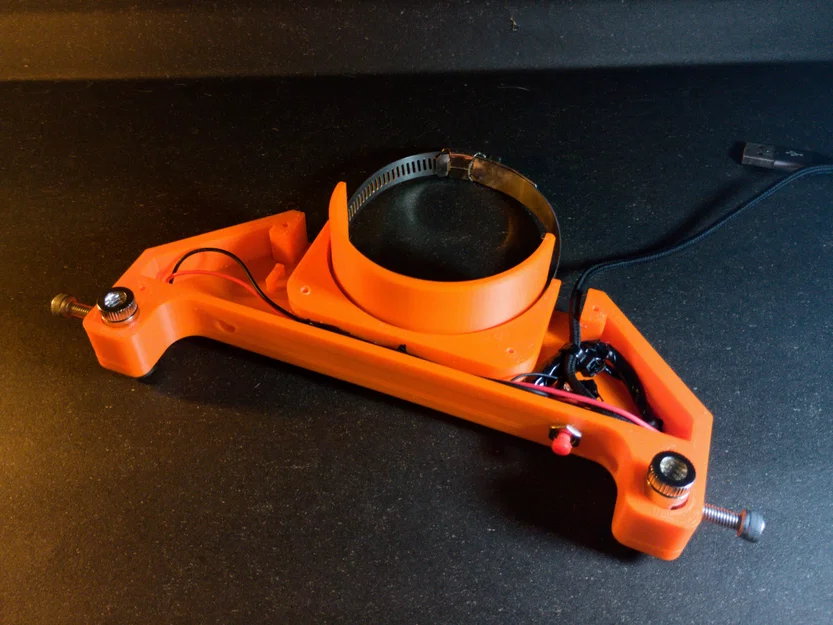

Bộ dẫn hướng laser/crosshair cho máy khoan bàn (Drill Press)

Dành cho máy khoan bàn 16mm, cột máy đường kính khoảng 74mm.

Bạn cần chuẩn bị:

• 2 x laser pointer 12mm loại red line (tên model: SYD1230)
• 1 x công tắc gạt (toggle switch) 6mm, 2 chân
• 1 x cáp USB dài bao nhiêu cũng được
• 2 x bu lông M5 dài 12mm hoặc ngắn hơn
• 6 x vít M3 dài 6mm
• 1 x đoạn dây đen và đỏ dài 5 cm
• 1 x củ sạc USB 5V hoặc powerbank bất kỳ

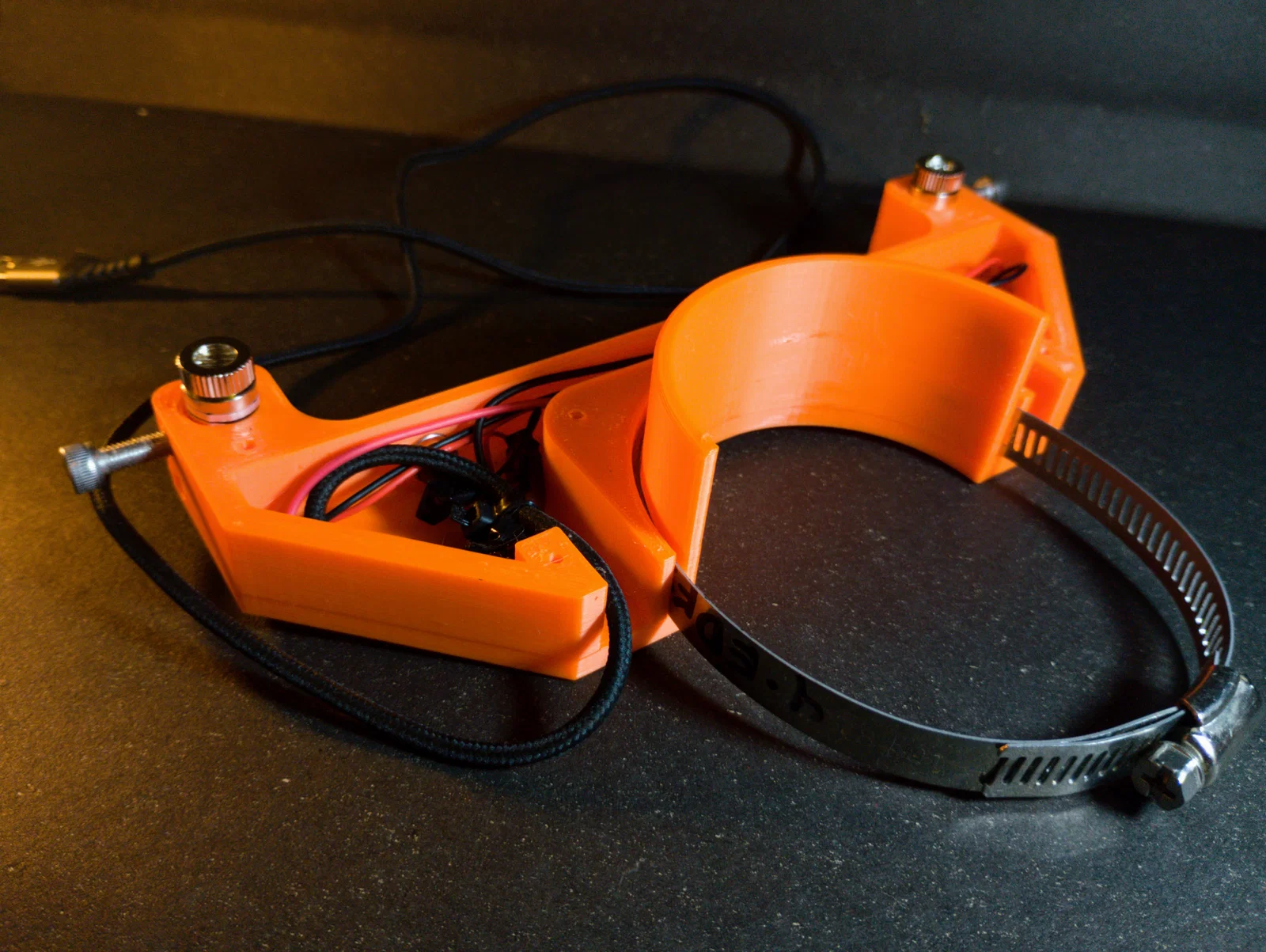

• 1 x đai siết ống (pipe clamp) 100mm (4 inch).

Cài đặt in (Print Setting):

• Layer height 0.24 hoặc lớn hơn
• In theo đúng orientation được cung cấp
• Không cần supports

Hướng dẫn đi dây (Wiring guide)

Xin lỗi mọi người vì “tác phẩm” này.

1. Gom 2 cặp dây đen và đỏ của 2 laser lại với nhau.
2. Nối dài thêm bằng đoạn dây 5cm.
3. Dây đen đi vào 1 chân của toggle switch, rồi từ chân còn lại nối sang dây đen của cáp USB.
4. Dây đỏ nối thẳng vào dây đỏ của cáp USB.
5. Thử cắm vào nguồn rồi đóng nắp lại.
6. Xong!
