Bộ gom bụi cho cưa góc (Miter saw Dust collector)

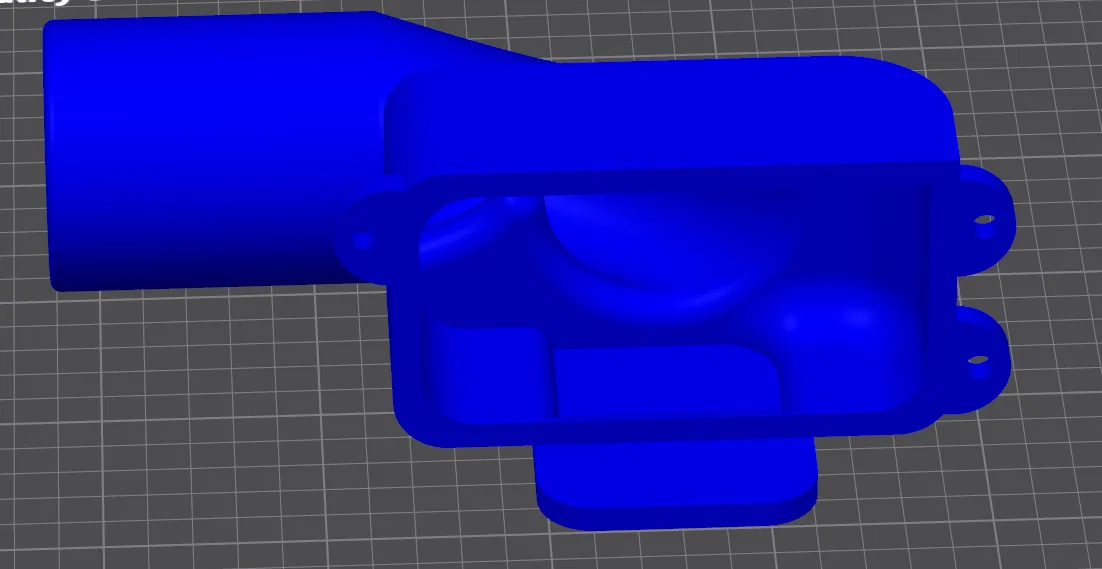

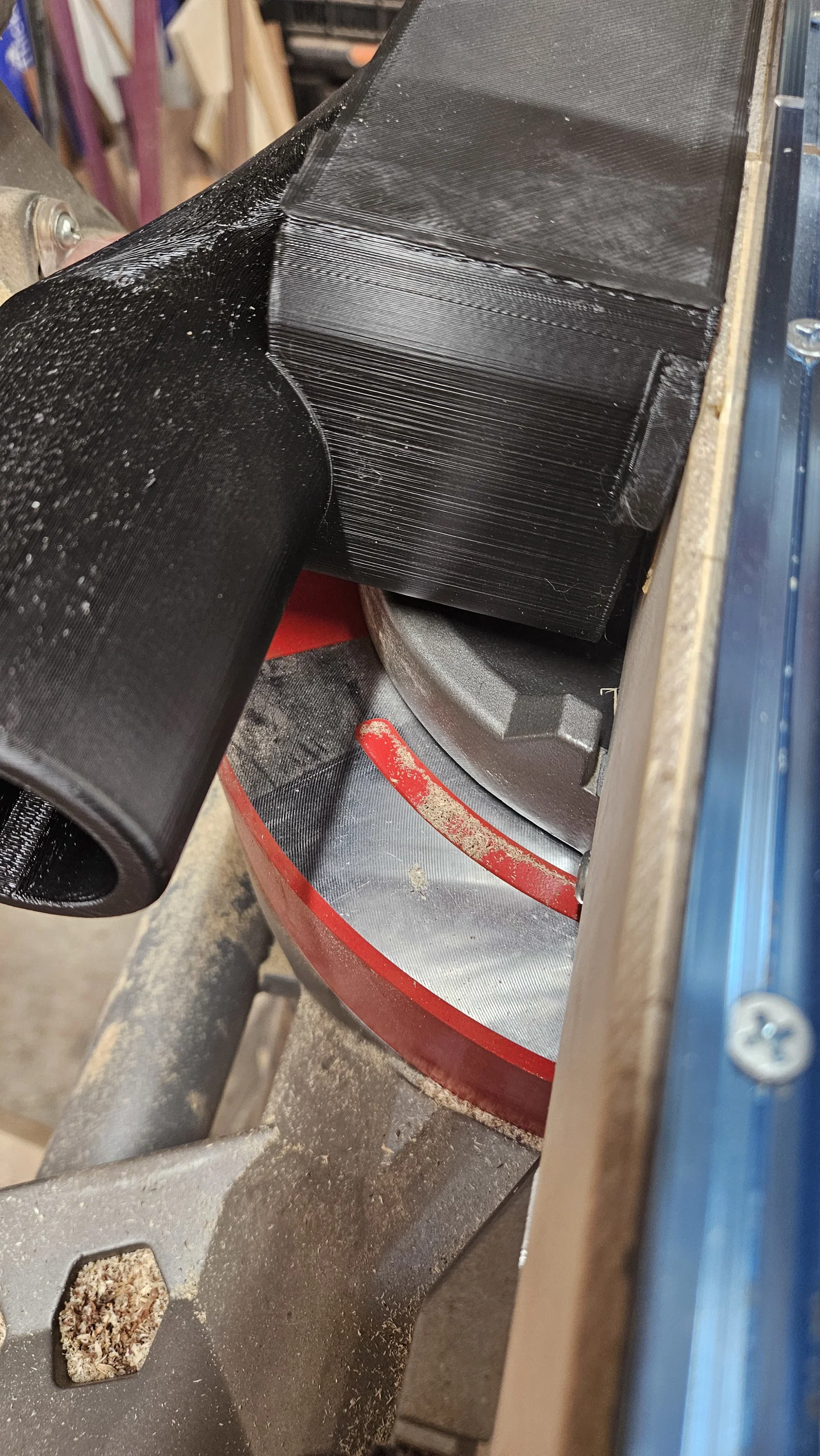

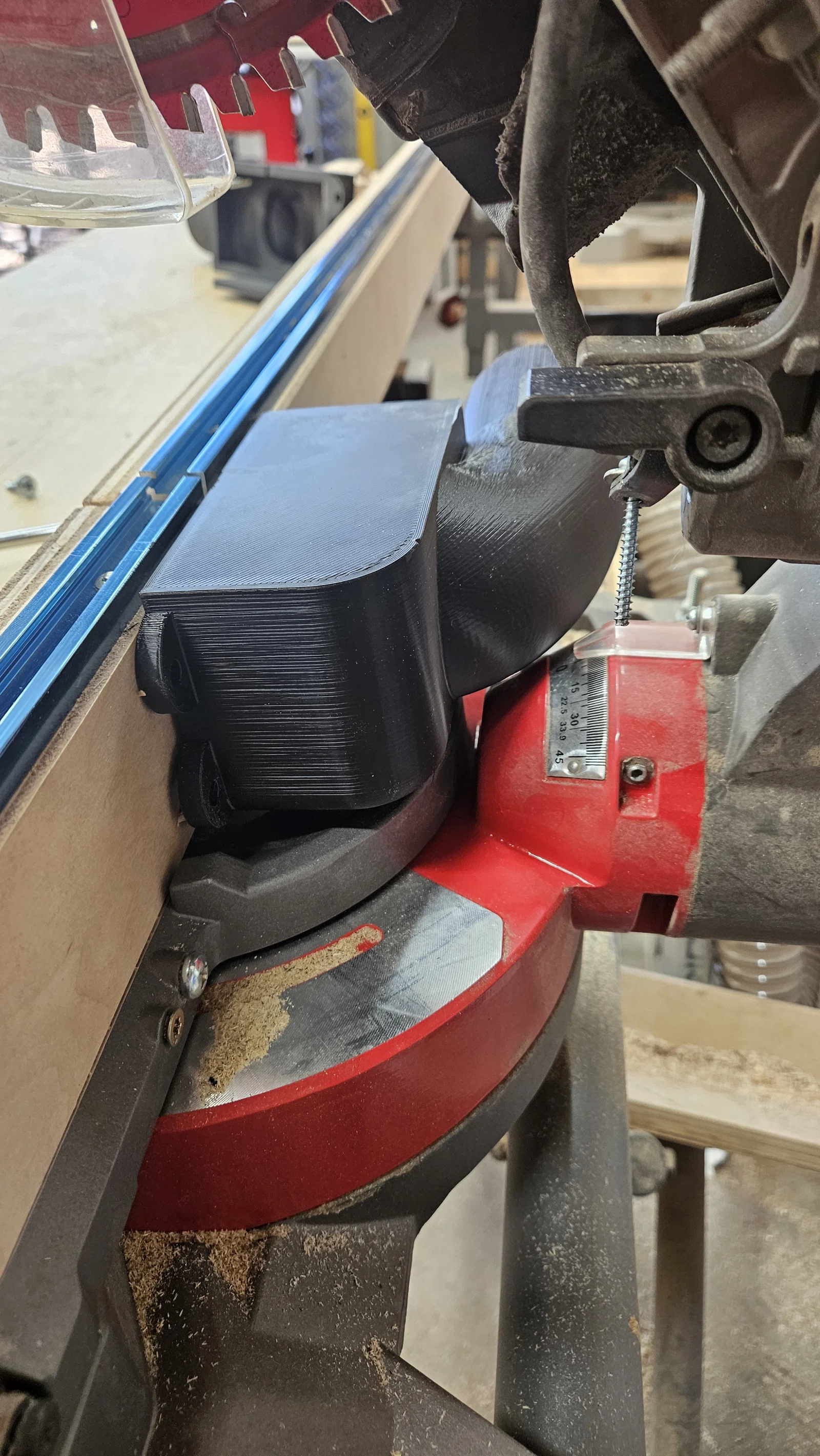

OK, ai xài miter saw cũng ghét bụi bay ra, đúng hông?!?!?! Mẫu này sẽ giúp gom phần bụi bay ra từ phía dưới lưỡi cưa. Mình thiết kế theo cưa góc Harbor Freight 10" nhưng có thể cũng vừa với vài mẫu khác ngoài thị trường. Để nó hoạt động đúng, mình làm một cái zero clearance fence bằng ván ép ¾" rồi bắt vít nó vào mặt sau. Lắp xong thì bạn sẽ cần cắt nhát đầu tiên vào (mẫu). Nhớ làm ở tốc độ tối đa và cho lưỡi tiến vào mẫu từ từ để tránh làm nó nổ/tách ra.

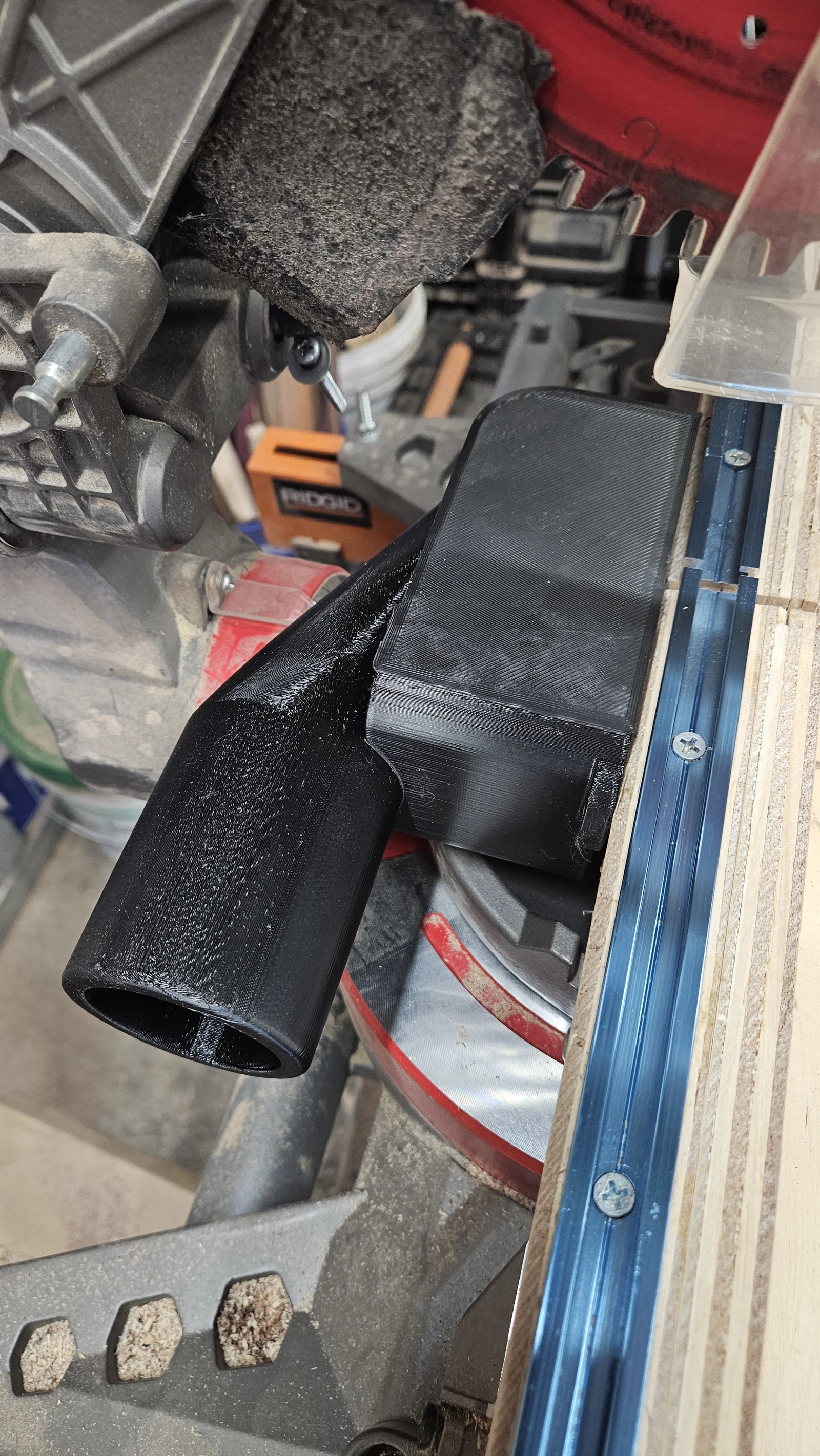

Cổng hút (exhaust port) được thiết kế để vừa loại ống mềm 2 1/2" thông dụng.

Mình dùng một cái 2 way splitter để chia ống hút bụi thành một nhánh dưới cho mẫu này và một nhánh trên nối vào cổng hút bụi zin của cưa. Vậy nên khi mình mở gate là sẽ có lực hút ở cả hai ống.

Ghi chú thêm: mình thấy khoan vài lỗ trên tấm fence phía sau, gần đường cắt zero clearance, sẽ giúp hút được nhiều bụi hơn nữa. Hai bên đường cắt còn khá nhiều chỗ để làm việc này.

Mình in cái của mình ở 100% infill nhưng 25% cũng chạy ổn, vì mấy bản test của mình in ở infill đó.

Chúc mọi người in vui!!!
