Tay quay chỉnh Forney AC/DC 314 (Adjustment Handle/Crank)

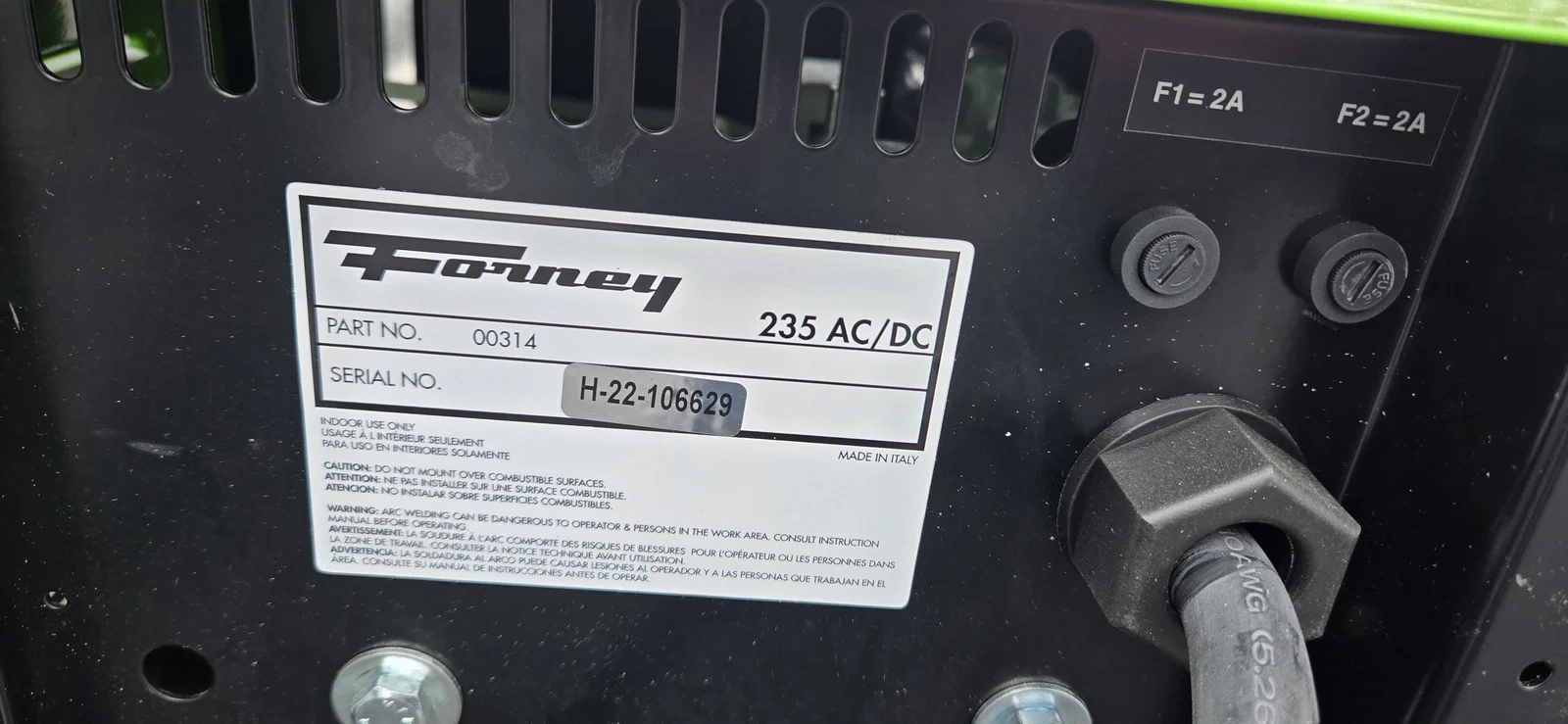

Mẫu tay quay (crank) thay thế cho Forney AC/DC Arc Welder 314 (P/N 00314). In PETG 4 walls, 50% infill. Cần M3x12 làm set screw và bộ #8 x 1 1/4 + #8-32 nut + washer (hoặc tương đương metric).
Mô tả

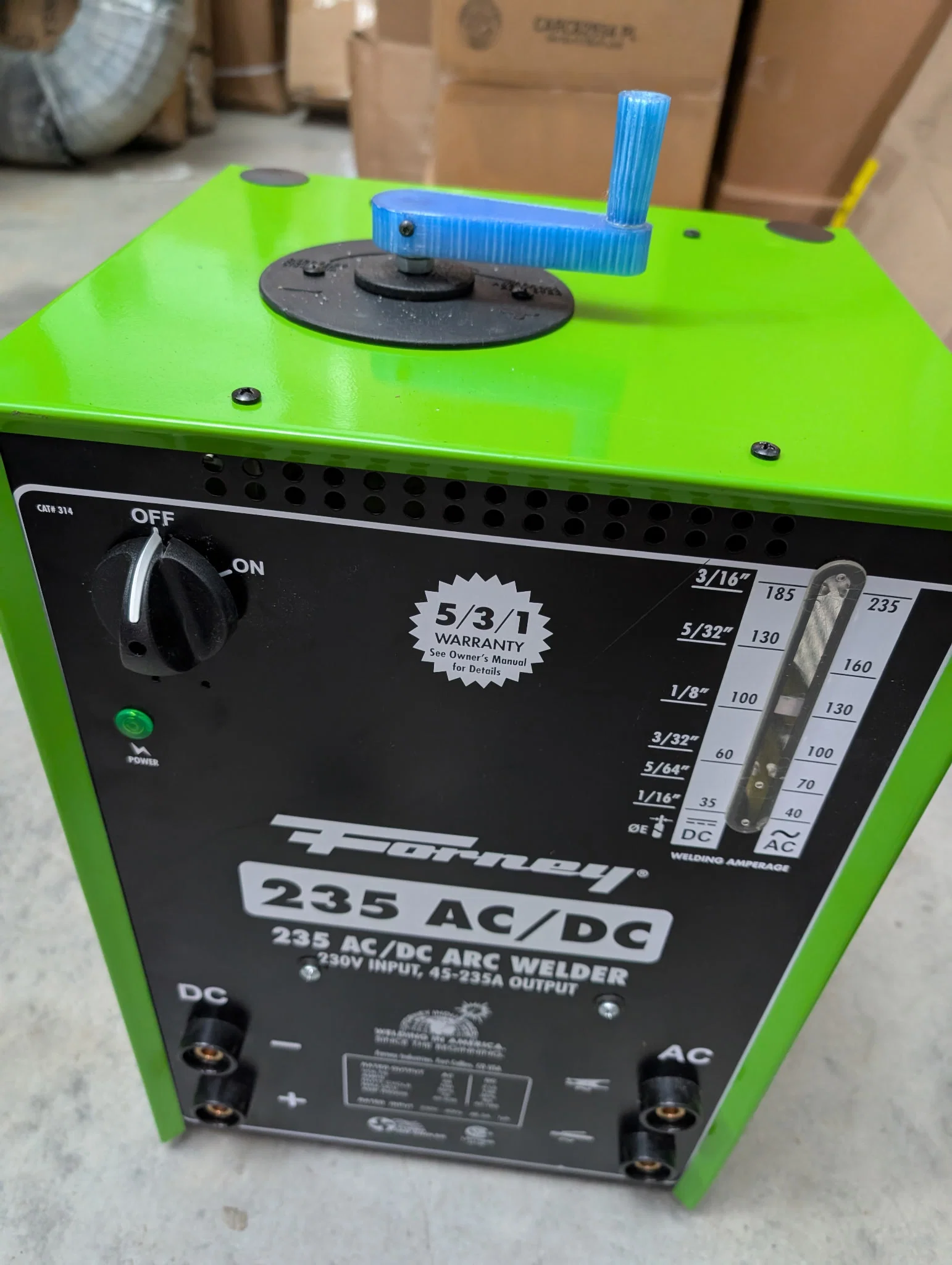

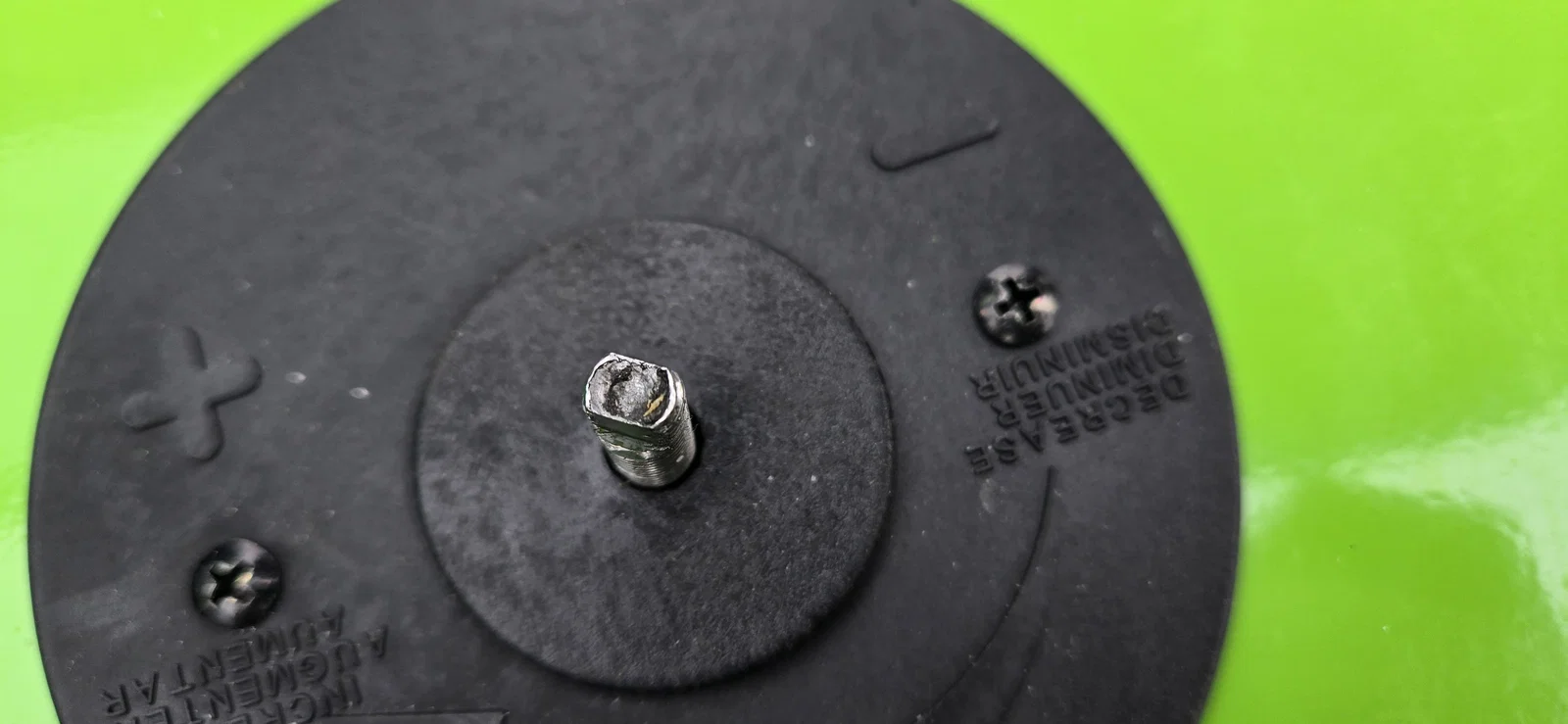

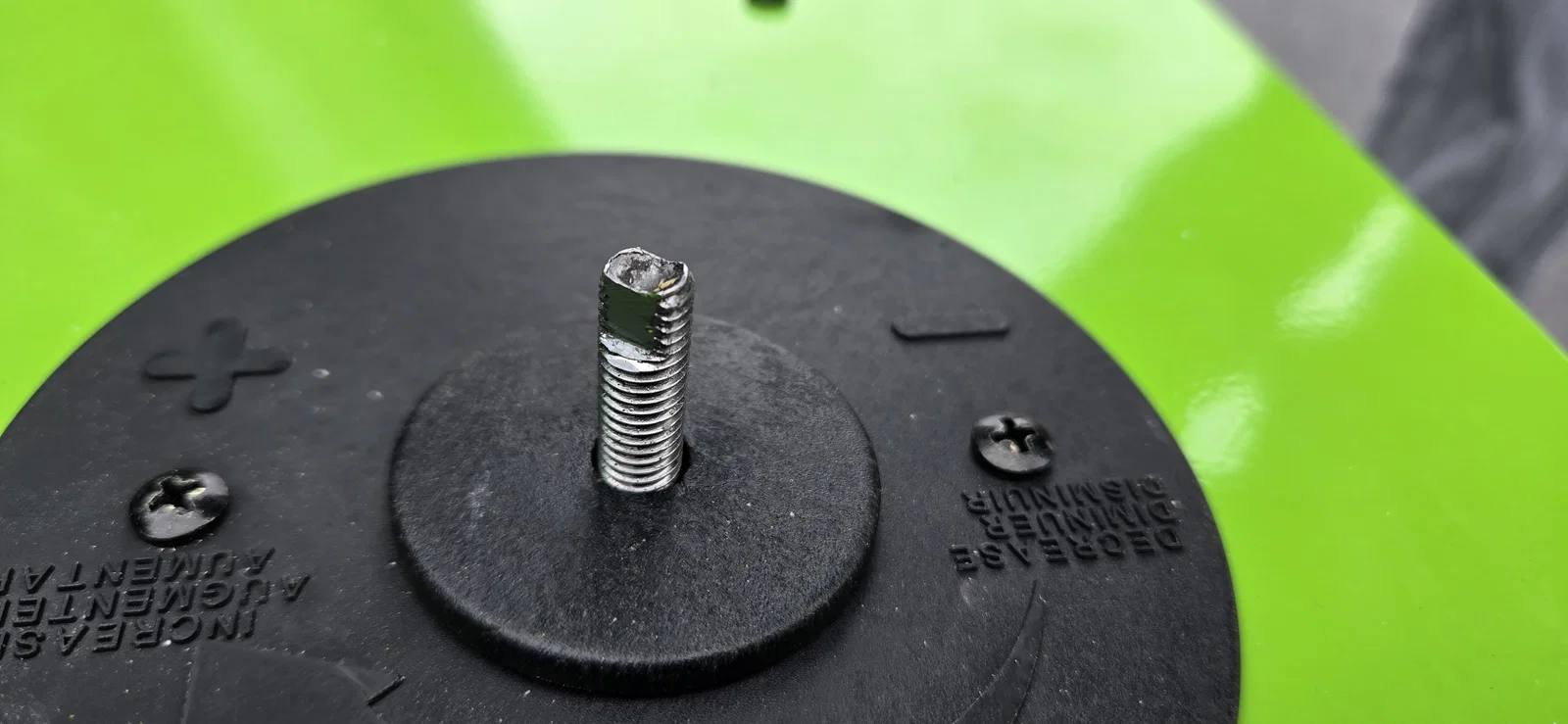

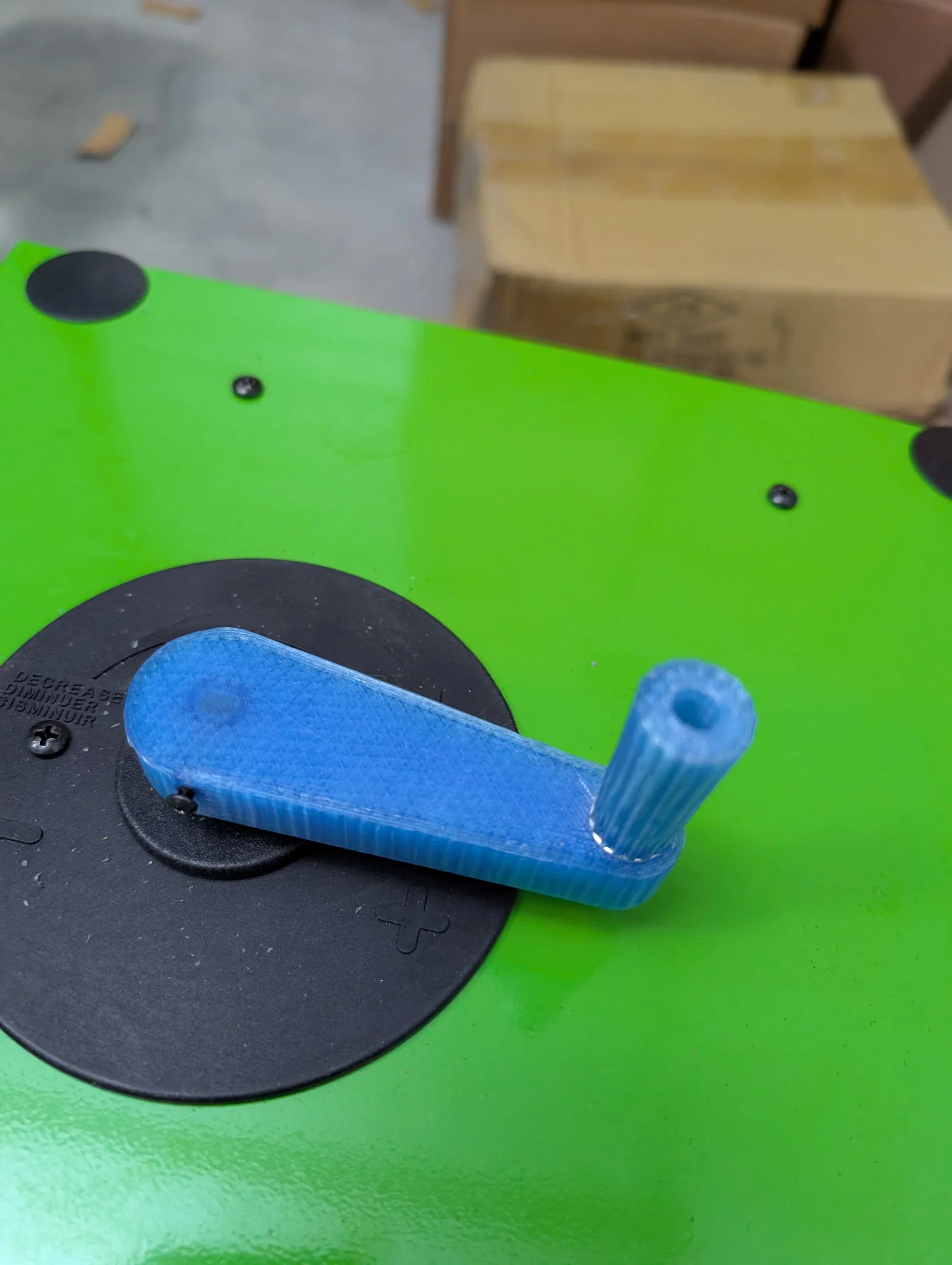

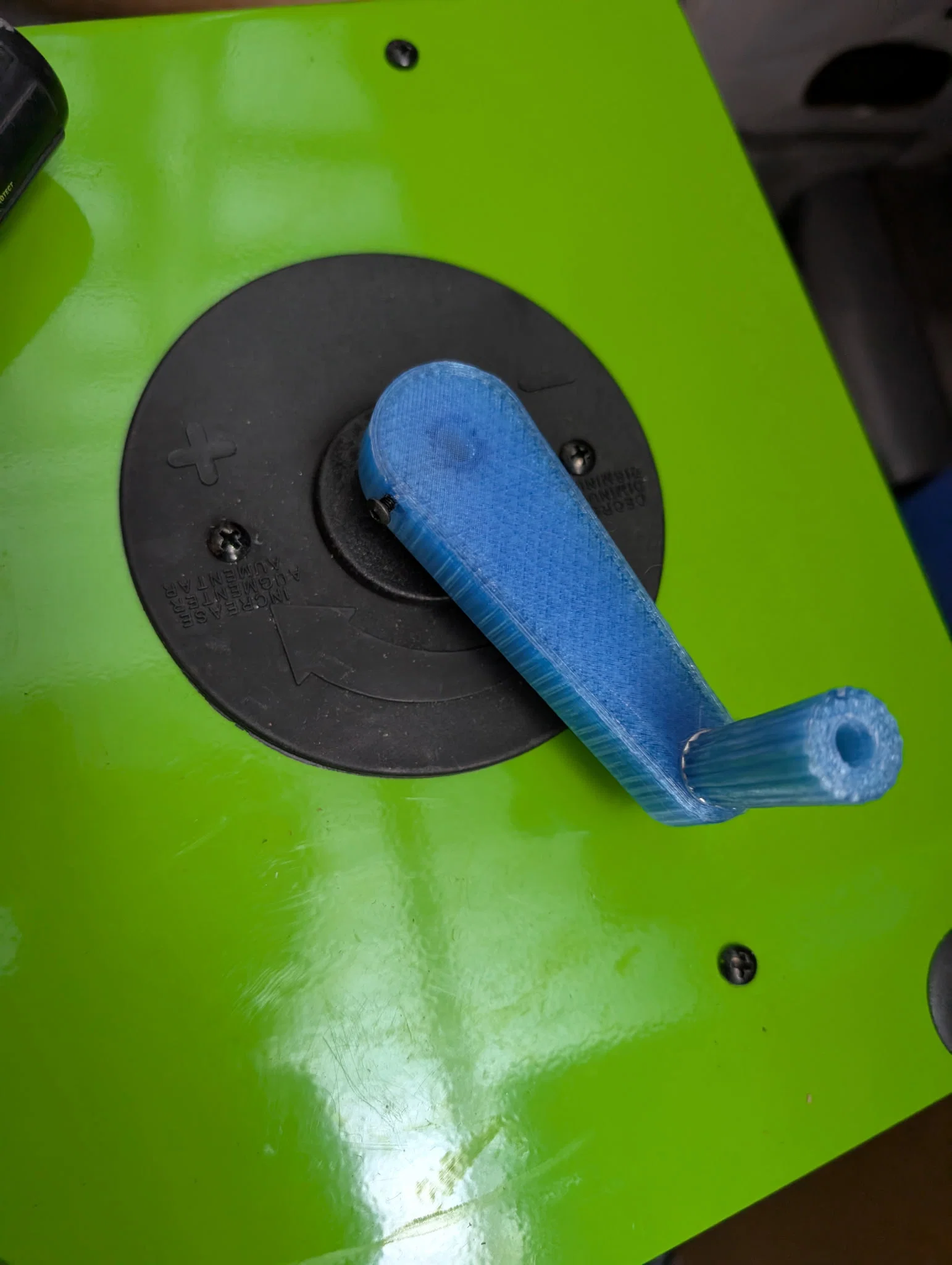

Đây là món thay thế cho tay quay (crank) chỉnh chỉnh (adjustment handle) mà máy hàn hồ quang Forney AC/DC Arc Welder 314 sử dụng. Bạn sẽ cần một con vít M3 x12 để làm set screw giữ tay cầm vào bu-lông/chốt chỉnh. Ngoài ra cần một con bolt #8 x 1 ¼ kèm một đai ốc #8-32 và một long đền (washer) #8, hoặc dùng món tương đương theo hệ metric. Mấy con vít hơi sít ren chút nhưng mình vẫn lắp dùng ngon lành.
In bằng PETG với 4 walls và 50% infill.
Món này không phải để ngoài trời chịu mưa nắng, nhưng vì mục đích sử dụng nên cần độ bền cao hơn. Xoay không cần thêm lực gì hết, hoạt động ổn, chắc dùng bền tới hết vòng đời của máy hàn.
