Tấm Chắn Trống Eurorack (Parametric)

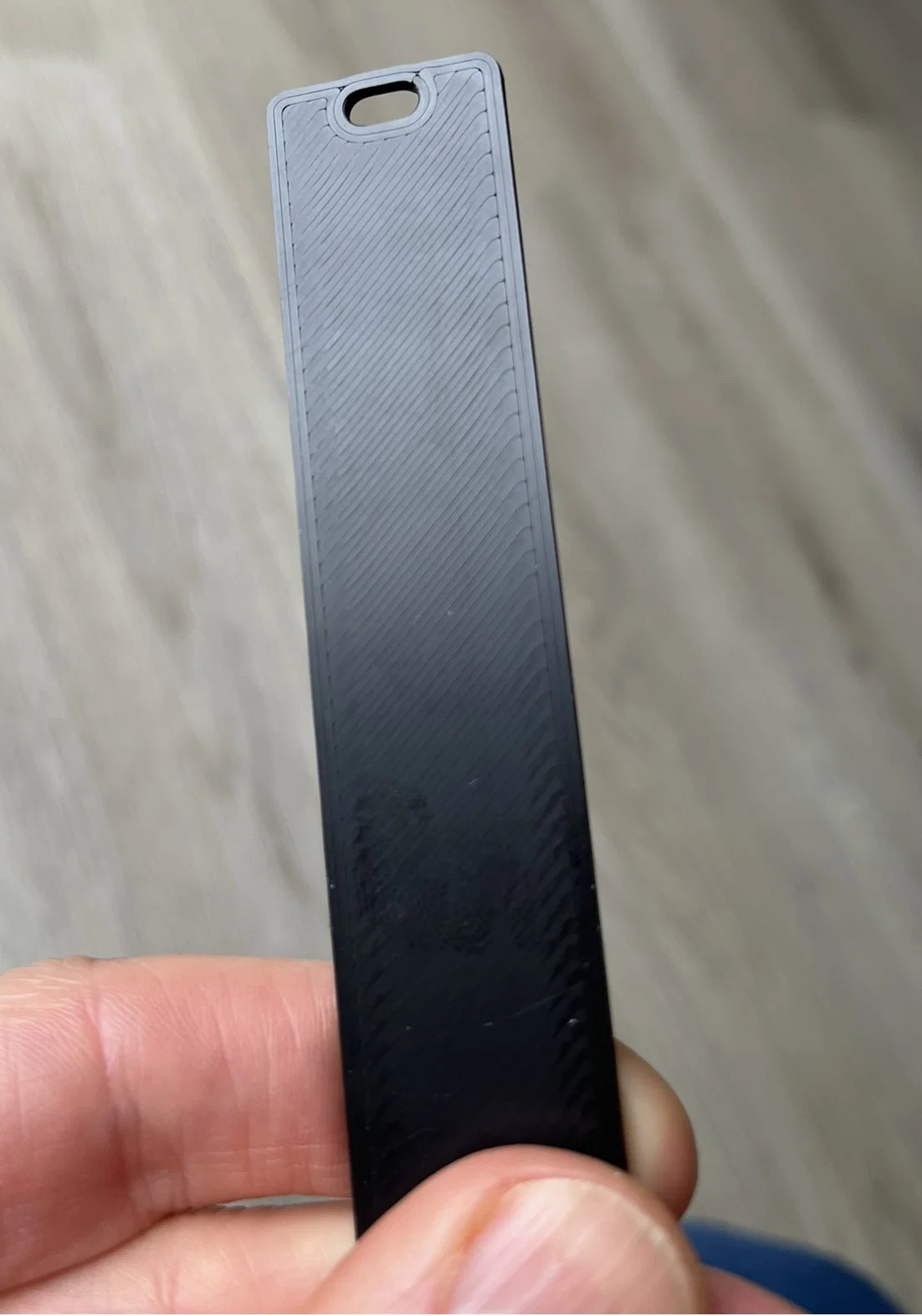

Bạn trai mình hay tốn kha khá tiền mồ hôi công sức cho mấy món phụ kiện modular synth; mình in cho ảnh vài tấm blank panel bằng PLA+ đen mờ để khỏi phải mua. Nhận tấm đầu tiên xong ảnh xin size khác, rồi thêm một size nữa… nên mình làm luôn bản thiết kế parametric để tạo ra mọi kích thước cần dùng.

Cứ thoải mái dùng, chia sẻ, remix, rồi tặng cho bạn bè chơi modular. Lan tỏa chút “good vibes”. Chỉ xin đừng bán kiếm lời – đồ modular vốn đã đắt quá rồi.

Ghi chú về kích thước:

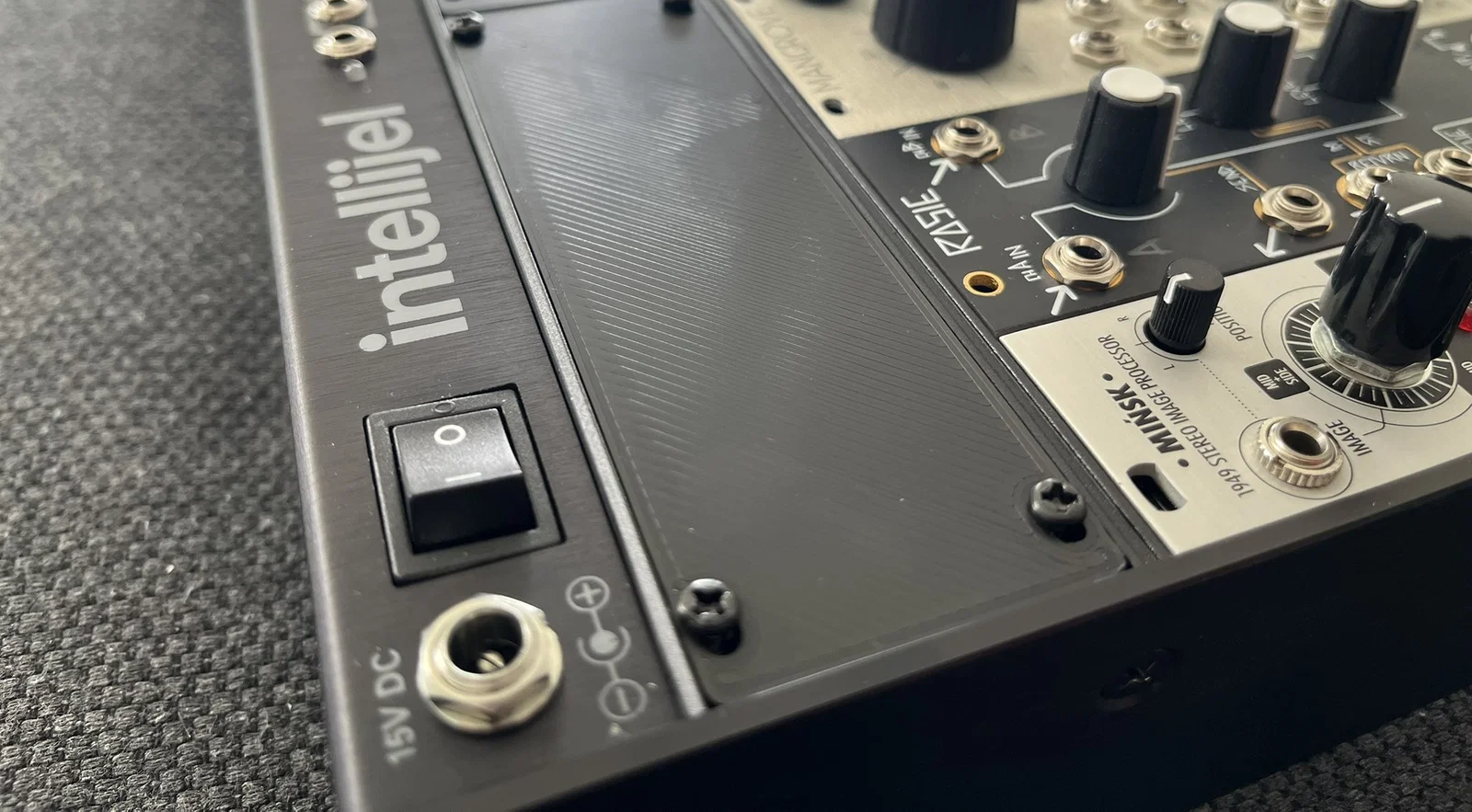

Theo thông số của Doepfer, chiều cao của panel là 1U 44.45mm hoặc 3U 133.4mm. Đây là kích thước đo từ mép này sang mép kia, và không tính phần gờ (rim) của thùng/case. Tùy hãng case bạn dùng, chiều cao có thể khác. Ví dụ, panel Intellijel là 1U 39.65mm hoặc 3U 128.5mm.

Code đang để theo kích thước Intellijel ở dòng 45. Nếu bạn in panel cho case không phải Intellijel thì chỉnh biến suy ra d_depth ở dòng 45.

Lịch sử chỉnh sửa:
20250706: sửa lại chiều dài 3U để đúng theo thông số
20250919: chuyển từ Tinkercad sang OpenSCAD

Tài liệu tham khảo:

1. Thông số IJ https://intellijel.com/support/1u-technical-specifications/
2. Doepfer A-100 Construction Details https://www.doepfer.de/a100\_man/a100m\_e.htm

Tùy biến (Customize):

Nếu các file STL hiện có không đúng nhu cầu của bạn:

1. tải file OpenSCAD
2. chỉnh các tham số (parameters)
3. render ra thiết kế mới
4. export STL

In (Print):

• Thiết kế này không phụ thuộc vào print settings. Mình dùng Prusa MK4S với nozzle 0.4mm và 0.6mm, layer height 0.2mm, in bằng PLA và PLA+.
• Để mẫu nguội ngay trên plate để tránh cong vênh.

Lắp ráp (Assembly):

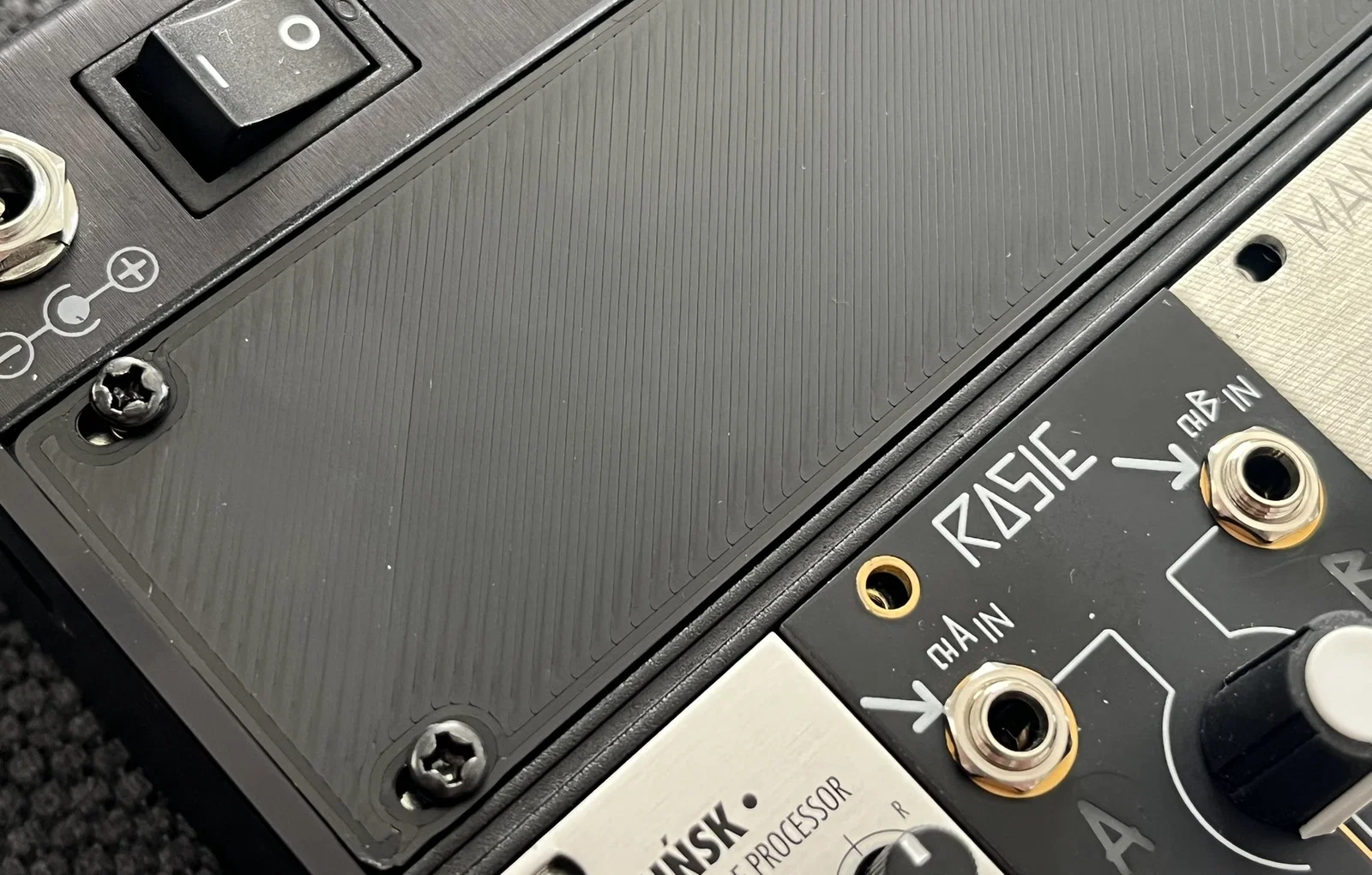

Dùng ốc M3 dài 6mm khi tấm panel in theo độ dày mặc định 2mm.

Khác (Other):

• Model có trên Github, , Thingiverse và Makerworld.
• Cứ hỏi nếu bạn có thắc mắc.

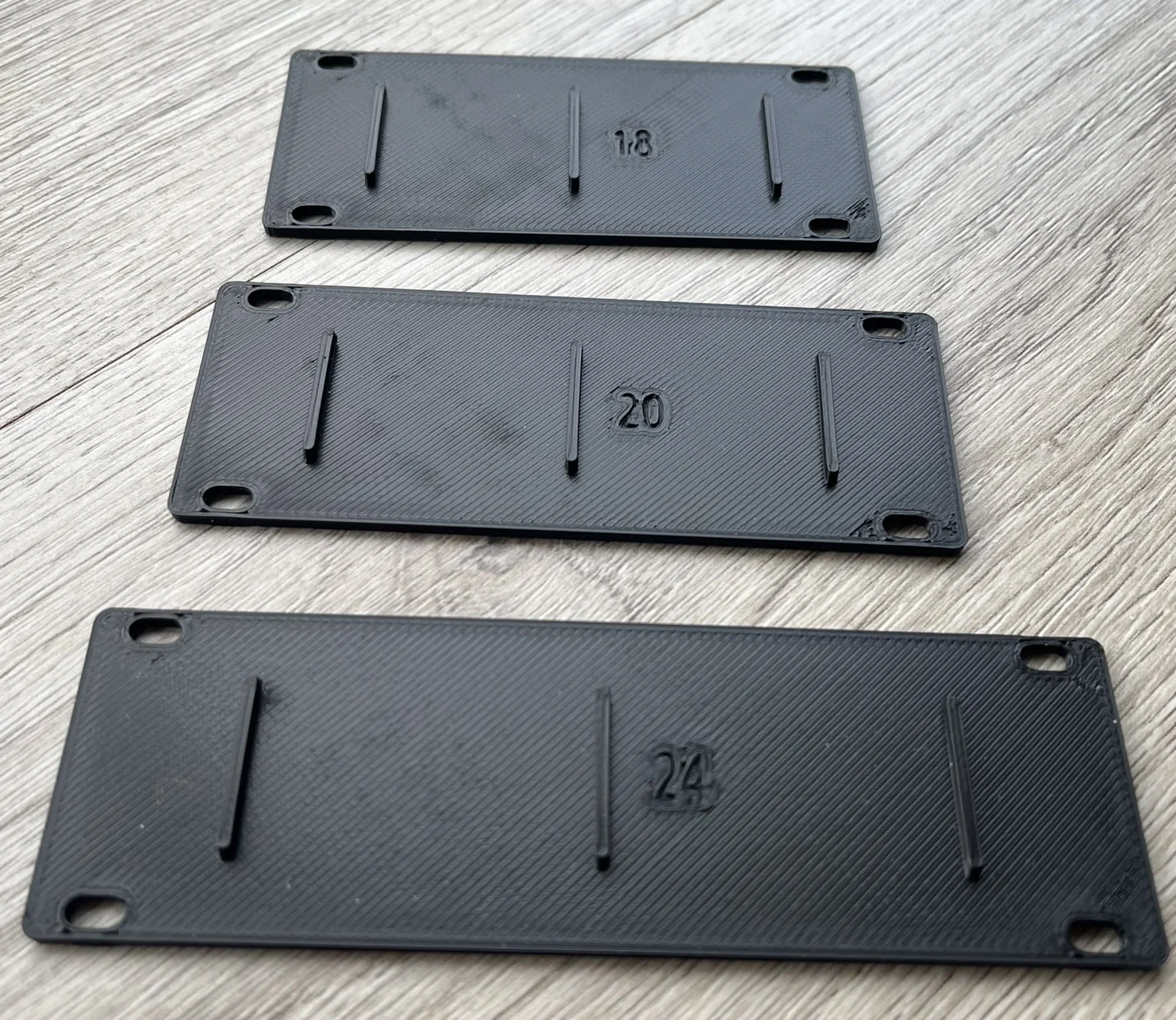

• Thiết kế cũ có gân tăng cứng (strengthening ribs). Mình thấy không cần thiết. Nếu bạn cần gân, cứ nói, mình sẽ thêm vào code OpenSCAD.
