Đầu dò Input Shaper clip-on RP2040 Zero + ADXL345 cho Klipper

Tác giả pulsar

Lượt tải
259
Lượt thích
43
Lượt coi
2.048
Bản remix
1
Tải tất cả (.zip)· 2 file · 114,8 KB· 114,8 KB

File 2 114,8 KB

  • resonance_probe_1777677447.3mf3MF · 91,6 KB
  • klipper_1777677449.zipZIP · 23,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Thông tin

Mã mẫu
#361020
Danh mục
DIY
Ngày đăng

Mô tả

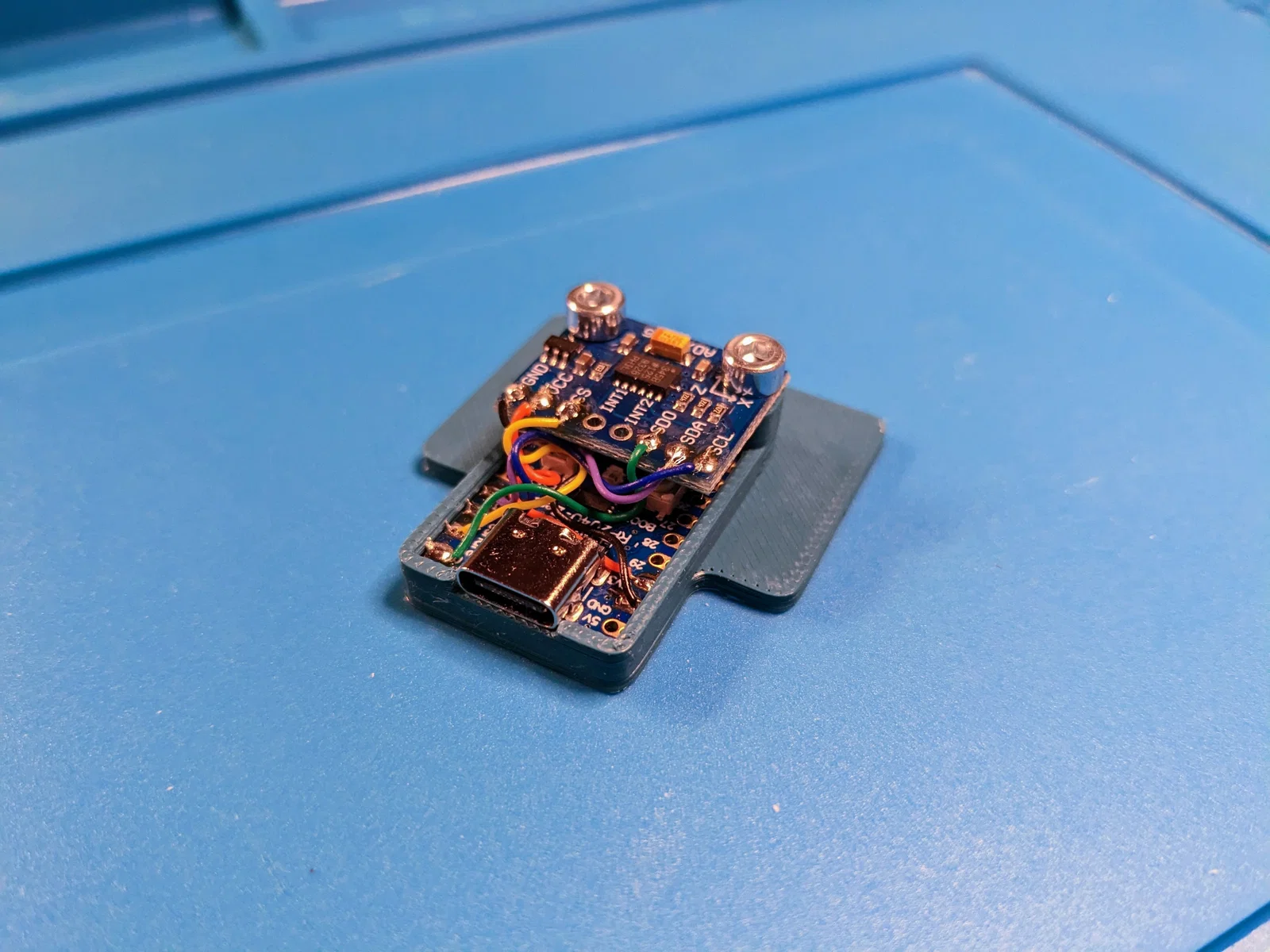

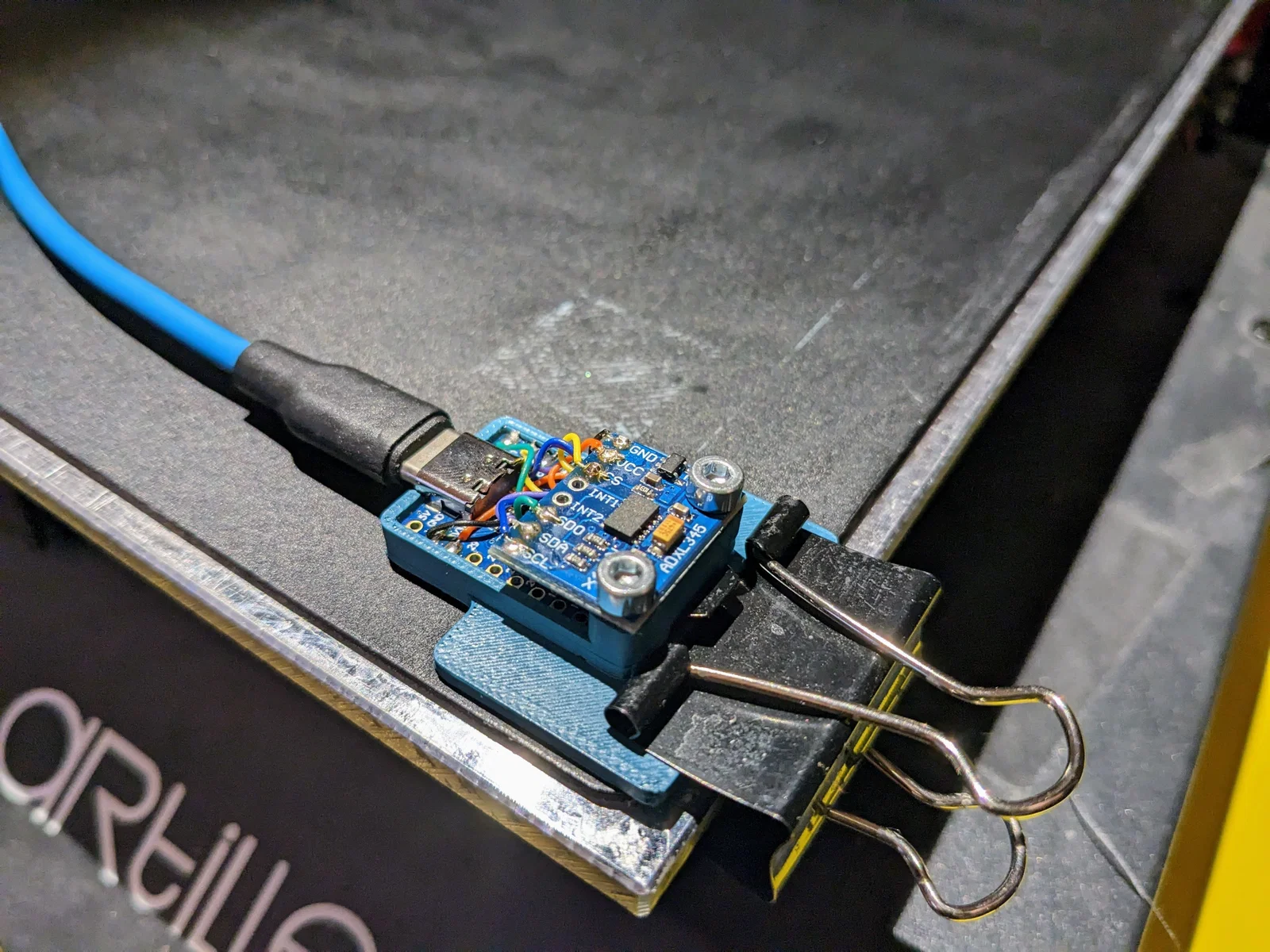

Đầu dò cộng hưởng (resonance probe) để calibrate input shaper cho firmware Klipper, dựa trên RP2040 Zero và một board cảm biến ADXL 345 SPI breakout loại phổ thông.

Wiring:

RP2040

ADXL 345

GPIO 0

SDO

GPIO 1

CS

GPIO 2

SCL

GPIO 3

SDA

GND

GND

3.3V

VCC

Klipper-Configuration:

[mcu pico]
serial: /dev/serial/by-id/usb-Klipper_rp2040_XXXXXXXXXX-if00

[adxl345]
cs_pin: pico:gpio1
spi_bus: spi0a
axes_map: x, y, z

[resonance_tester]
accel_chip: adxl345
probe_points:
100,100,50

Mình có đính kèm một bản Klipper build cho RP2040 dựa trên source tree 2023-03-12. Lưu ý là đường dẫn serial port cần chỉnh lại cho khớp với hệ thống của bạn.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfzip
Số file mô hình
2
Tổng dung lượng
114,8 KB
File lớn nhất
91,6 KB
