X-Carriage-Adjustable – Cụm trục X chỉnh độ rơ cho laser engraver

Chào mọi người,

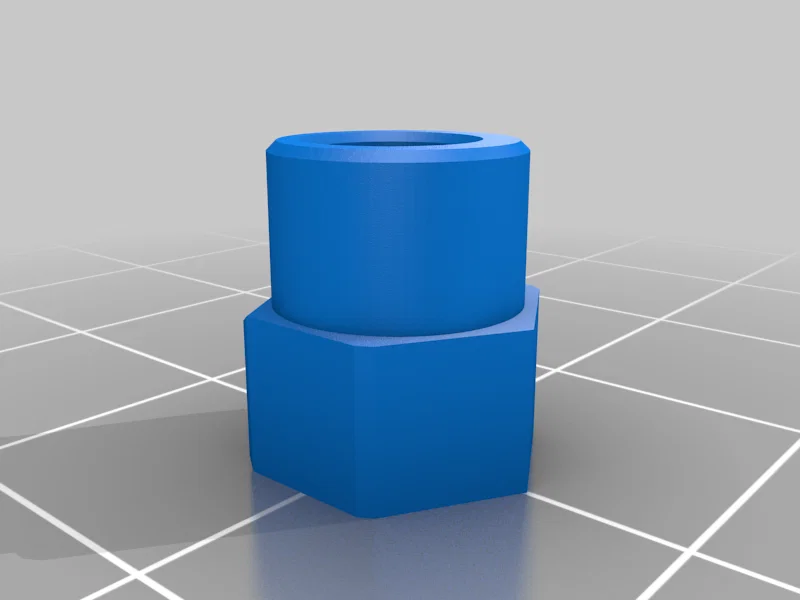

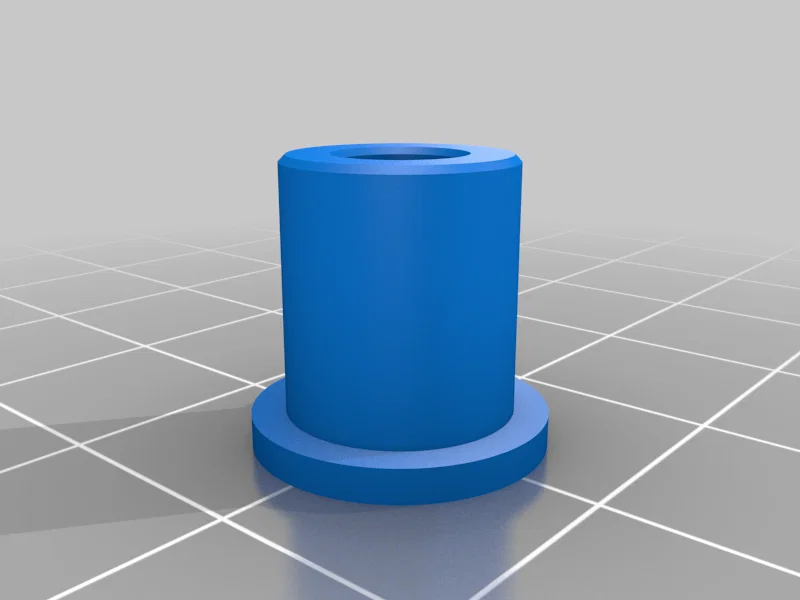

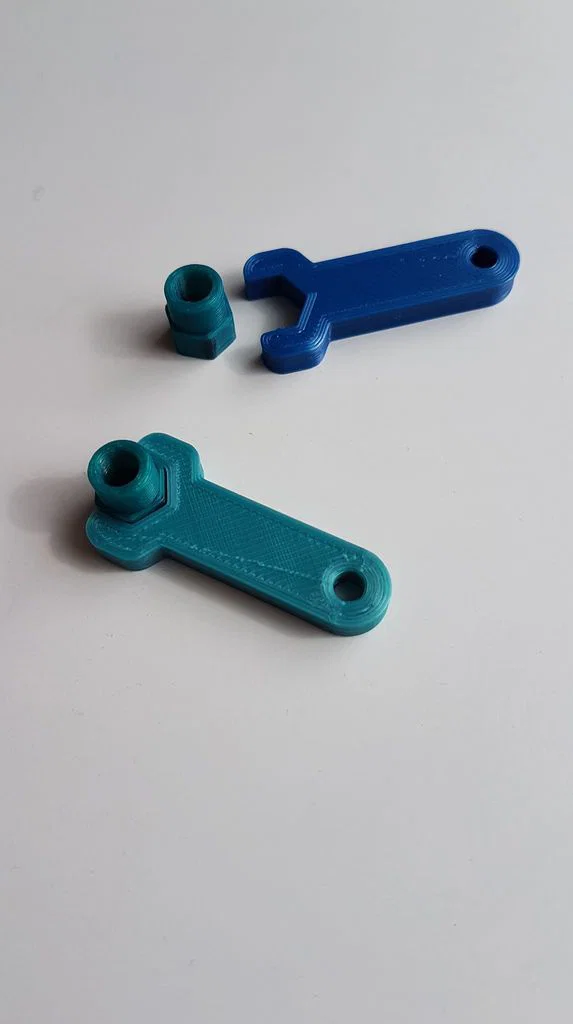

vì mình không hài lòng với trục X của máy nên mình đã vẽ/thiết kế lại một cái mới. Đai ốc lệch tâm (Exzentrische-Mutter) vừa với lỗ 8mm — bạn cũng có thể khoan lỗ này trên tấm plexiglas zin, nhưng phần mặt trước của mình bị bể nên mình mới vẽ lại luôn một bản mới. Tâm của vít M5 nằm lệch 0,3mm so với tâm, nhờ vậy có thể chỉnh độ rơ của cụm trượt. Dùng các khóa đi kèm thì chỉnh còn dễ hơn chút ;) Cần dùng vít dài hơn với phần ren 55mm, 4 cái M5*55mm.

Chúc vui vẻ khi test và làm theo nha ;)

Hello mọi người,

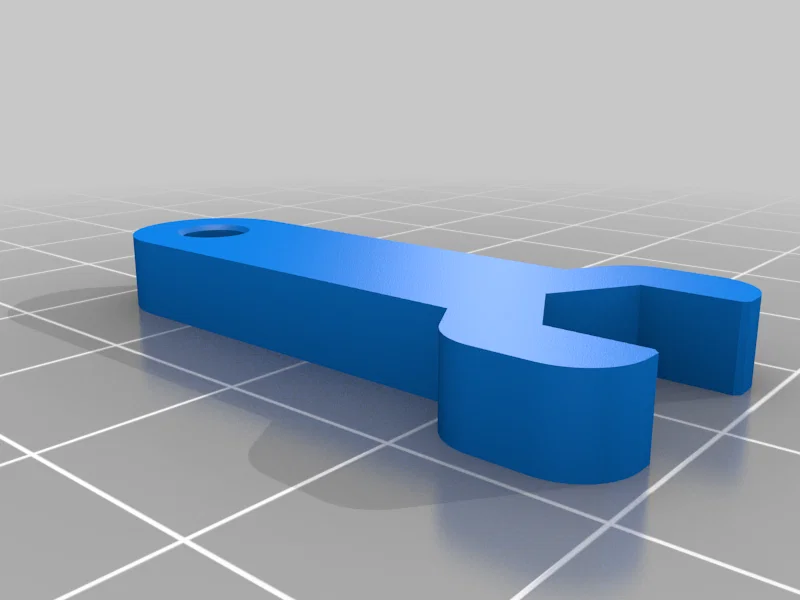

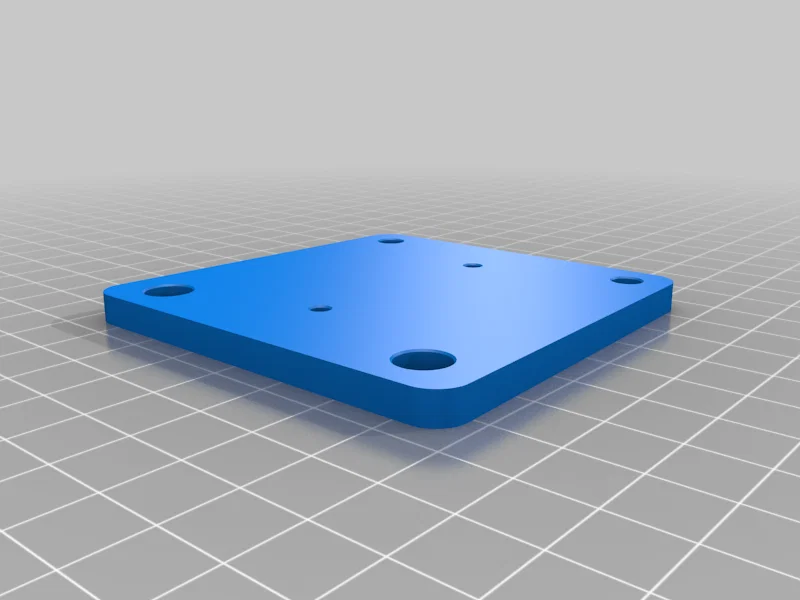

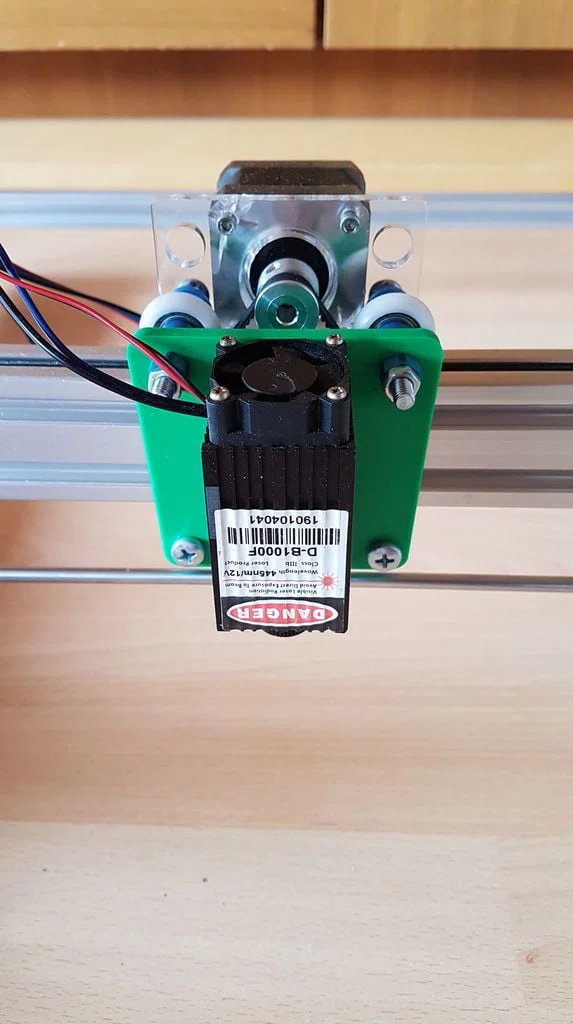

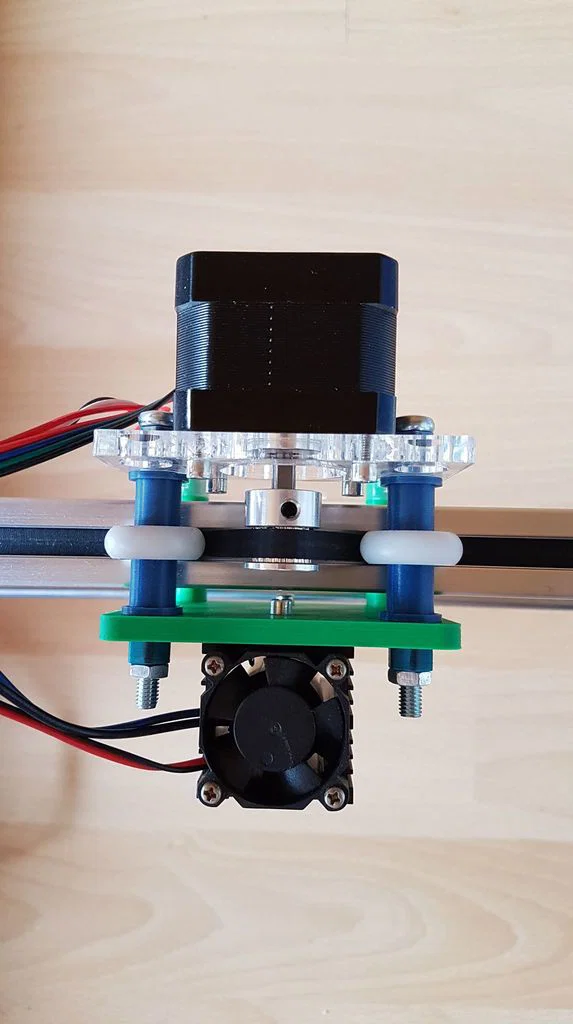

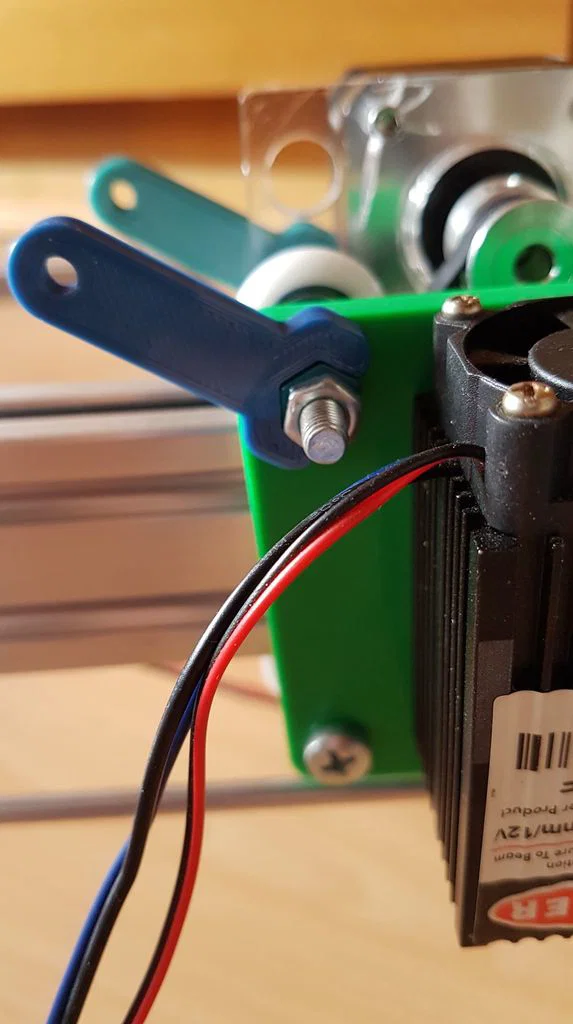

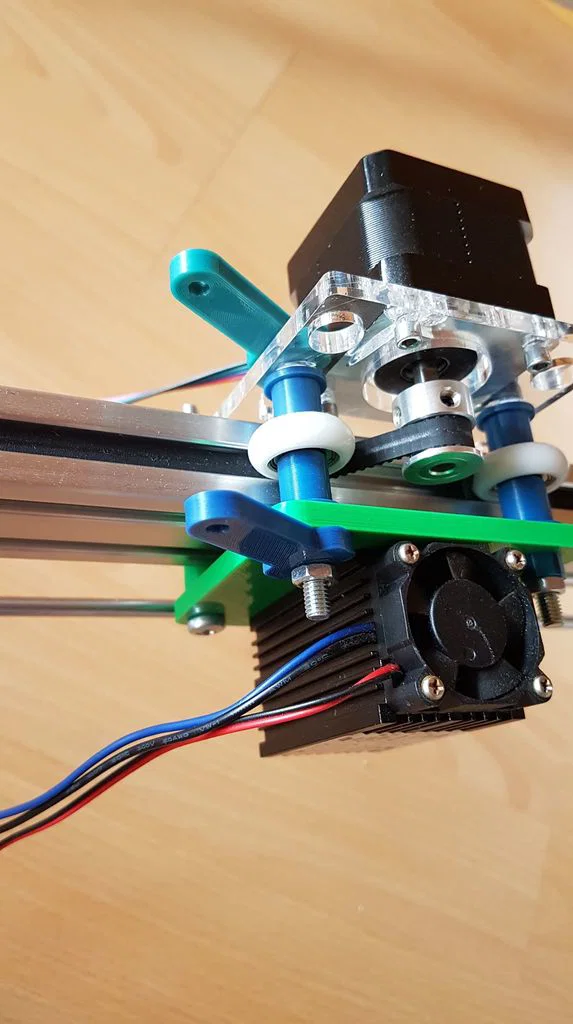

mình thiết kế một trục X adjustable mới cho máy laser-engraver của mình. Đai ốc lệch tâm (Exzentric-nut) vừa trong lỗ 8mm. Bạn có thể khoan lên chi tiết zin hoặc in một chi tiết mới. Mình phải thay luôn tấm mặt trước (frontplate). Con vít bị lệch 0,3mm so với tâm, đủ để chỉnh độ rơ của cụm trượt. Có thêm tay vặn (handles) thì chỉnh hai bên cùng lúc sẽ dễ hơn một chút. Bạn sẽ cần vít dài hơn với phần ren 55mm, 4 cái M5*55mm.

Chúc bạn build và test vui vẻ.

Print Settings

Printer:

AM8

Rafts:

No

**Supports:**

No

Resolution:

0,2mm

**Infill:**

25%

Filament: Das-Filament PLA Galaxy
