Nắp Buddy Box Prusa XL có quạt, dùng spring contacts, không cần đi dây vào máy

Bạn có gặp thông báo này không?

Con XL của mình đặt trong phòng workshop, ban đêm (khi tắt điều hòa) nhiệt độ lên tới 85°F (30°C). Máy chạy ổn mấy tháng trời cho tới khi mình gắn Prusa enclosure, chạy job đầu tiên—một job lớn—với PC-CF thì bị lỗi đúng như thông báo phía trên. Chọn “continue” thì bị mất job in vì máy restart.

Vài ngày sau Prusa ra FW 6.0.4 để xử lý vụ này. Nhưng mình không chắc FW sẽ giải quyết tốt tới đâu nếu board chạy quá nóng trong môi trường kín, không có tản nhiệt thụ động hay chủ động.

Do nhiệt bức xạ thêm từ phía tường sau của máy (máy mình kê lưng sát tường) và luồng gió thổi xuống từ quạt của enclosure, board đã chạm ngưỡng 100°C (212°F) trong FW6.0.3. Vậy nên mình quyết định tự làm một giải pháp để thông gió chủ động cho Buddy box và không cần tháo splitter board để đấu điện.

Với giải pháp này, Buddy Board chạy mát hơn rất nhiều; chưa từng vượt 60°C (140°F) kể cả khi in vật liệu nhiệt độ cao và full bed.

Mình muốn một giải pháp không bắt buộc tháo board, không phải gắn dây kiểu cố định, và tránh rủi ro sau này quên rút/ tháo cái gì đó. Vì vậy mình dùng battery terminal contacts đặt lên đầu ốc của cọc vít 24Vdc trên splitter board. Nhờ vậy tháo nắp ra rất nhanh, khỏi phải lăn tăn.

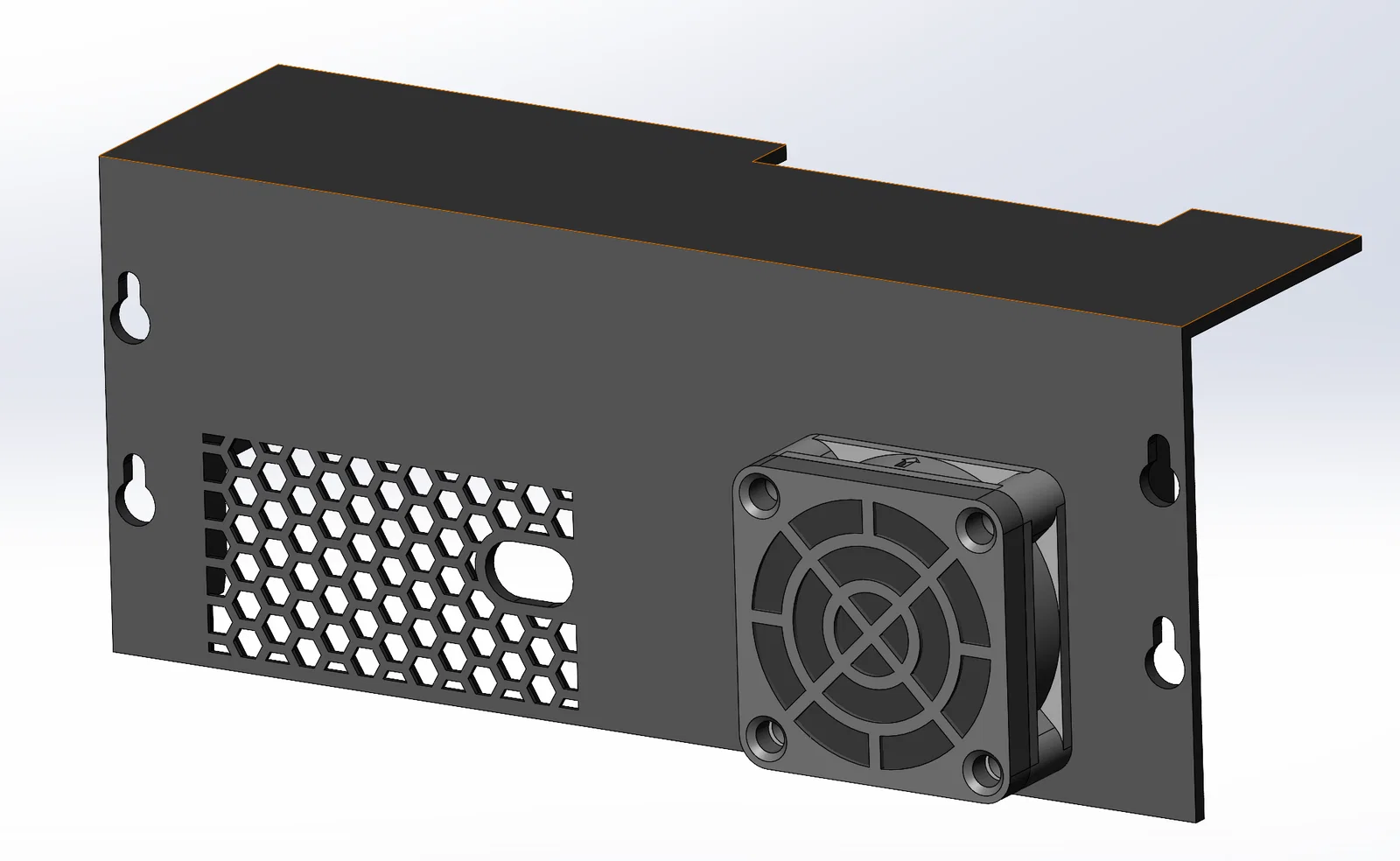

Buddy Box Cover này dùng quạt 40mm x 10mm với đầu JST-XH: Amazon

Mình thêm bộ housing lọc bụi 40mm để giảm bụi vào: Amazon

Ốc bắt quạt (M3 x 18mm flat head): Amazon

Tán (ê-cu) M3x0.5 lục giác mua trên Amazon (4 cái): Amazon

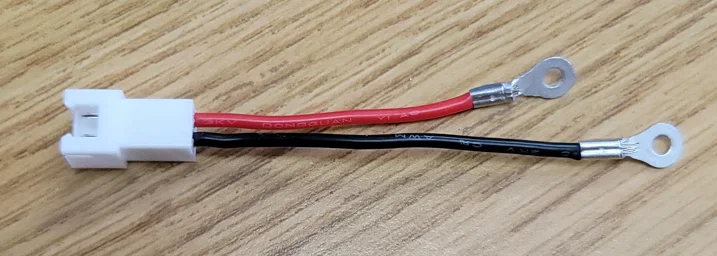

Dây pigtail đầu JST-XH male: Amazon. Đầu pigtail male nằm bên phải trong ảnh dưới, đầu female thì đã có sẵn trên cái quạt ở trên.

Để hỗ trợ kéo nhiệt ra khỏi các stepper driver X, Y, Z, mình dán thêm heatsink ở mặt dưới Buddy Board, đúng vị trí 3 stepper driver: Amazon

Mình cũng dán thêm heatsink phía trên MCU của Buddy Board: Amazon

LƯU Ý: Theo mình heatsink có thể xem là tuỳ chọn. Nó có cải thiện chút ít, nhưng có vẻ việc tạo airflow xuyên qua Buddy Box mới là phần cải thiện chính. Buddy Board và Splitter Board đều có lớp copper pour lớn ở cả hai mặt để truyền và tản nhiệt.

Mình dùng battery terminal contacts để tiếp xúc với cọc vít 24Vdc (screw terminal header) trên splitter board, mua từ DigiKey. (2 cái): Digikey

Mình cũng thấy Amazon có loại này của hãng uxcell. Mình có kiểm tra và xác nhận kích thước y hệt loại từ DigiKey: Amazon

Cos ring terminal cho dây JST-XH pigtail mua từ McMaster-Carr. (2 cái): McMaster-Carr

Vít No. 2 dài ¼" loại thread forming cho nhựa mua từ McMaster-Carr (2 cái): McMaster-Carr

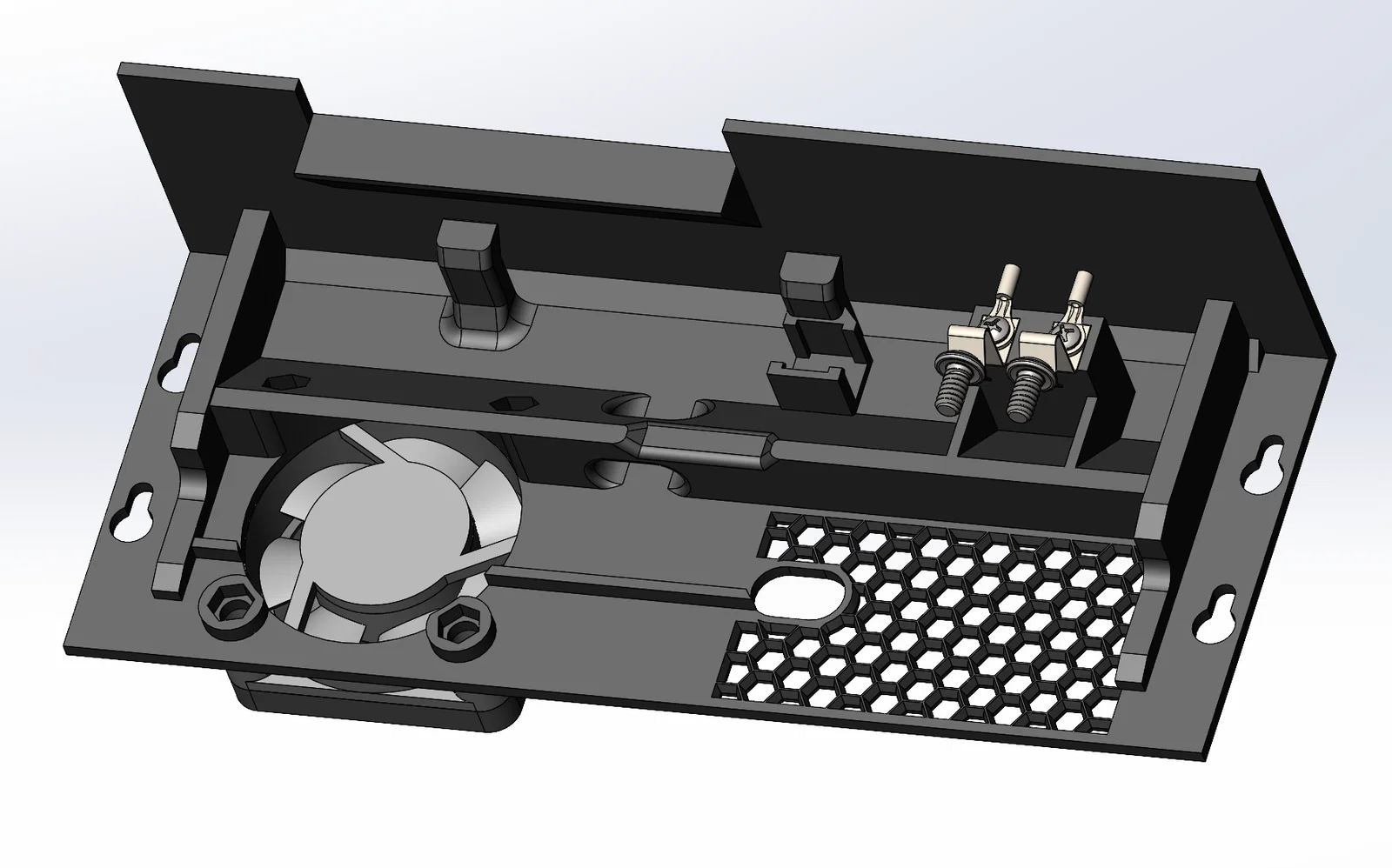

Trên nắp có thêm một holder cho đầu JST để dễ quản lý dây. Mình cắt dây của pigtail đúng vừa chiều dài cần để tới các vít bắt battery contact.

Với cách này, cắm quạt vào là xong và có thể nhét/loop phần dây dư ra phía sau cái móc giữ dây

LƯU Ý: Bộ ốc bắt quạt trong ảnh phía trên là loại dài 20mm, vẫn dùng ổn, nhưng khuyến nghị 18mm ở trên sẽ vừa đẹp hơn cho cụm này.

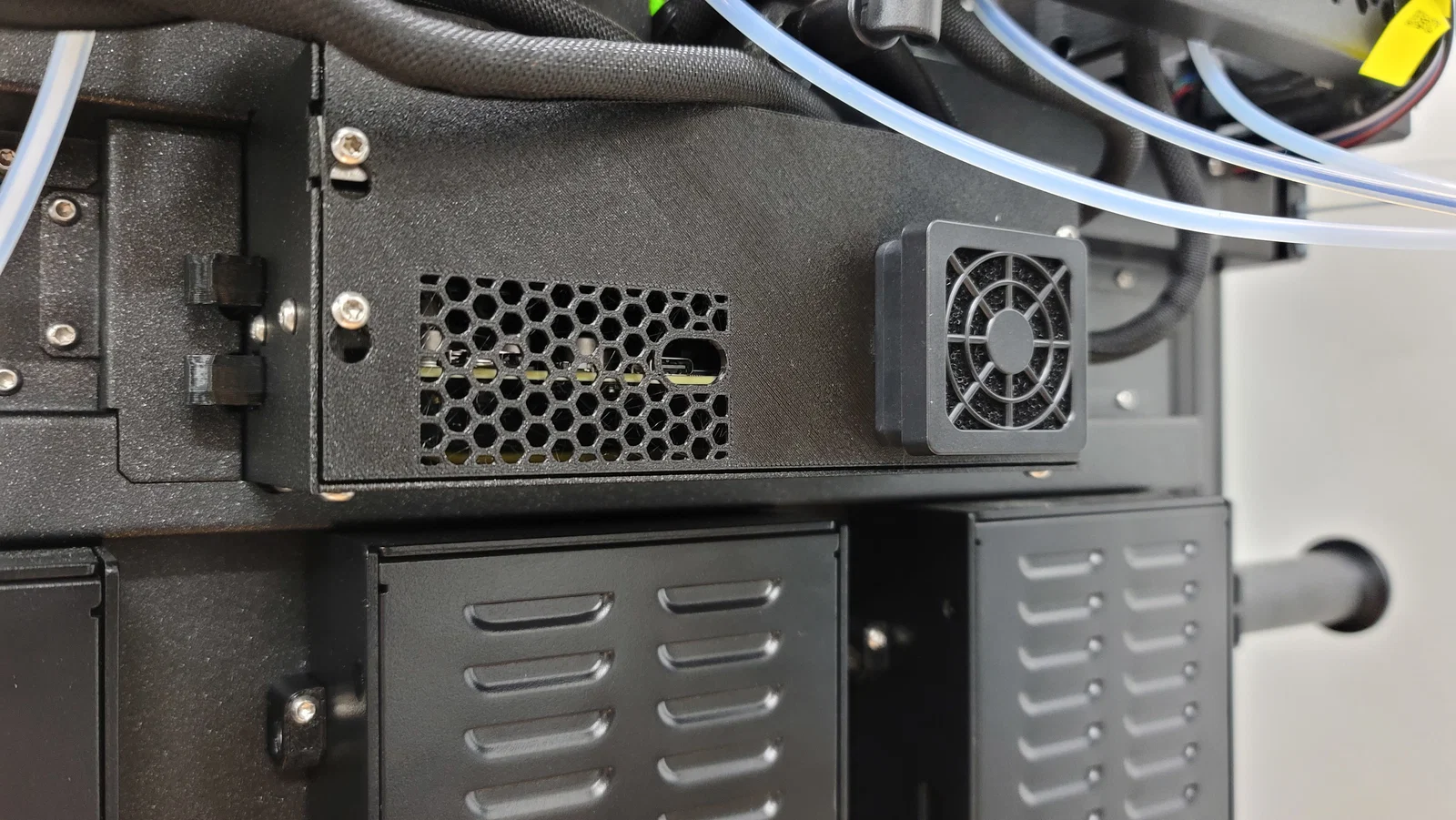

Cái cover trong hình được in bằng Overture PETG. Sau đó mình in lại bằng Prusament PETG thì chất lượng in ra đẹp hơn hẳn. Không hẳn liên quan lắm, nhưng mình muốn thêm là vật liệu của Prusa rất đã.

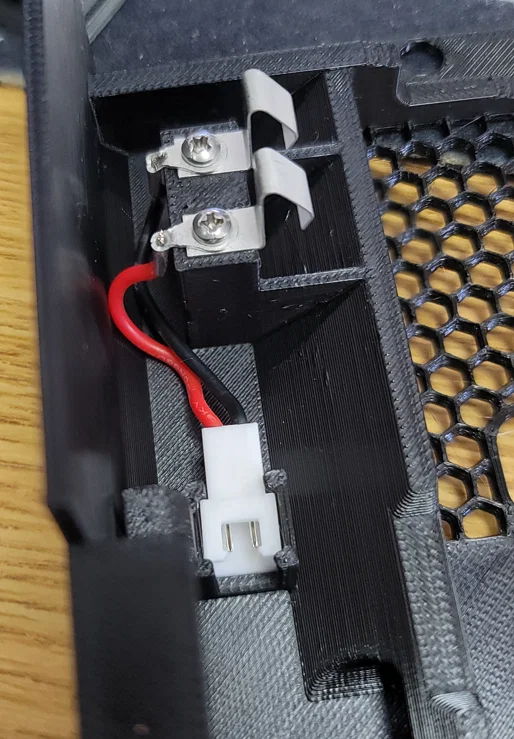

Battery contacts tựa lên đỉnh đầu ốc cọc vít trên splitter board, vừa đủ để tiếp xúc chắc chắn. Không cần dùng lực nhiều hay làm lệch vị trí gì để nắp vào đúng chỗ.

File đính kèm gồm STL, STEP và file part gốc SW2023.
