Voron 2.4 & Trident MGN12C X Carriage Frame 20x15mm
Khung X carriage trái/phải cho Voron Trident hoặc 2.4R2, dời lỗ vào giữa 2.5mm mỗi bên để hợp chuẩn hole pattern của MGN12C. Có file STEP, STL và 3MF đã scale cho ABS; STL không scale sẵn như Voron.
Mô tả
Phần này đơn giản là khung trái và phải của X carriage Voron Trident hoặc 2.4R2, với các lỗ được dời về phía trung tâm 2.5mm mỗi bên. Đây là một model khá khó để chỉnh sửa. Model của Voron thì phức tạp và chi tiết rất nhiều. Mình cố gắng bám theo ý đồ thiết kế phần đi dây (wire routing) và làm cho nó nhìn gần như y hệt.
Có kèm file STEP, STL và file 3MF đã scale sẵn cho ABS. Lưu ý: các file STL không được scale để in như STL của Voron thường có, nên nhớ cẩn thận!

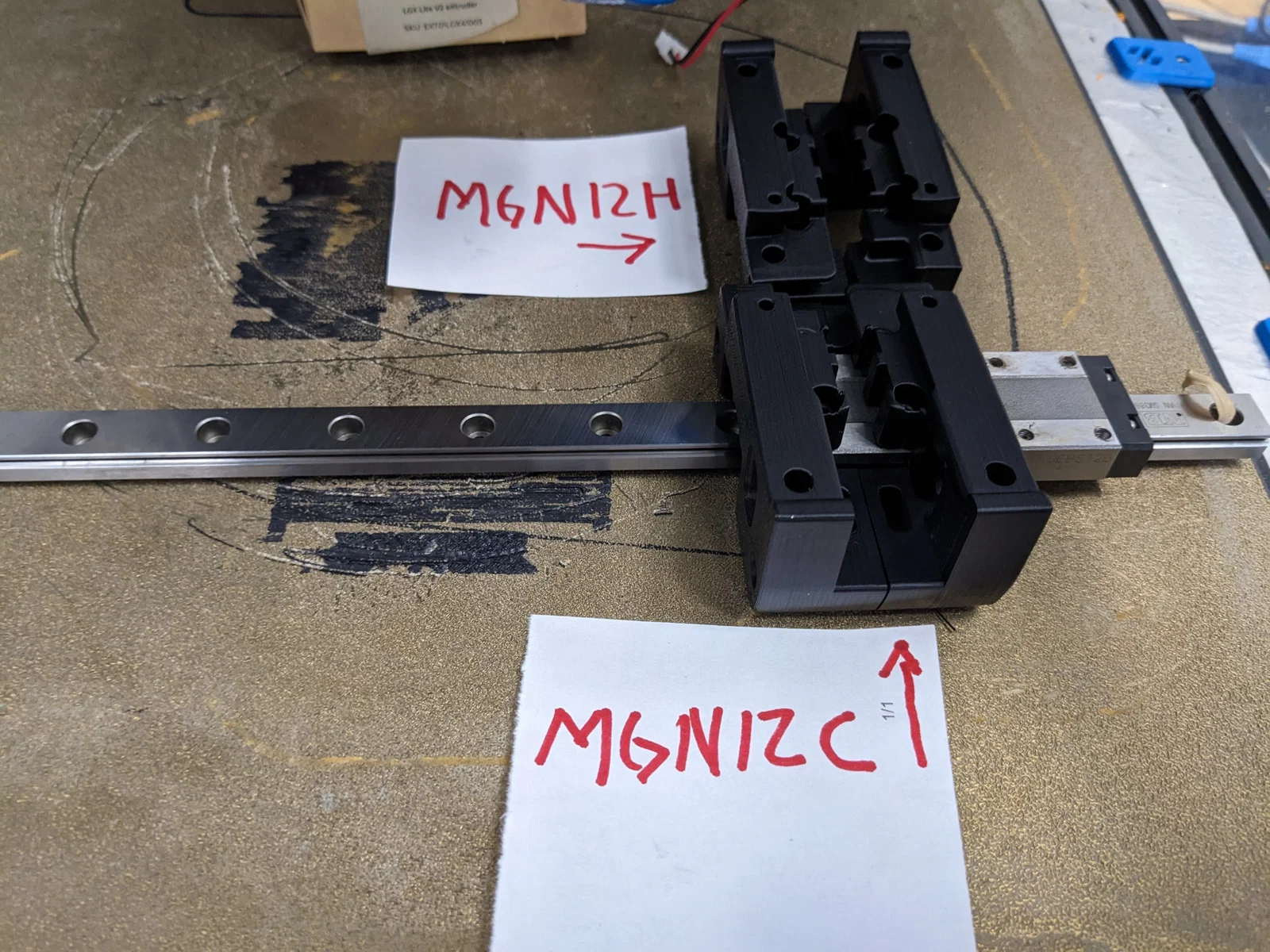

Tại sao mình dùng MGN12C thay vì MGN12H như khuyến nghị? Vì mình có sẵn một vài thanh rail Nhật chất lượng cao mua từ nhiều năm trước trên eBay, nên đơn giản là tận dụng cho tiết kiệm. Có thể nó sẽ chạy nhanh hơn, nhưng thật ra với dual rail 9mm thì máy cũng đã đủ nhanh rồi, nên chuyện này không phải mối bận tâm.
Hy vọng cái này giúp được ai đó khi build Voron của mình!
