Hộp lồng nhau kèm nắp (OpenSCAD) – 42 box & lid

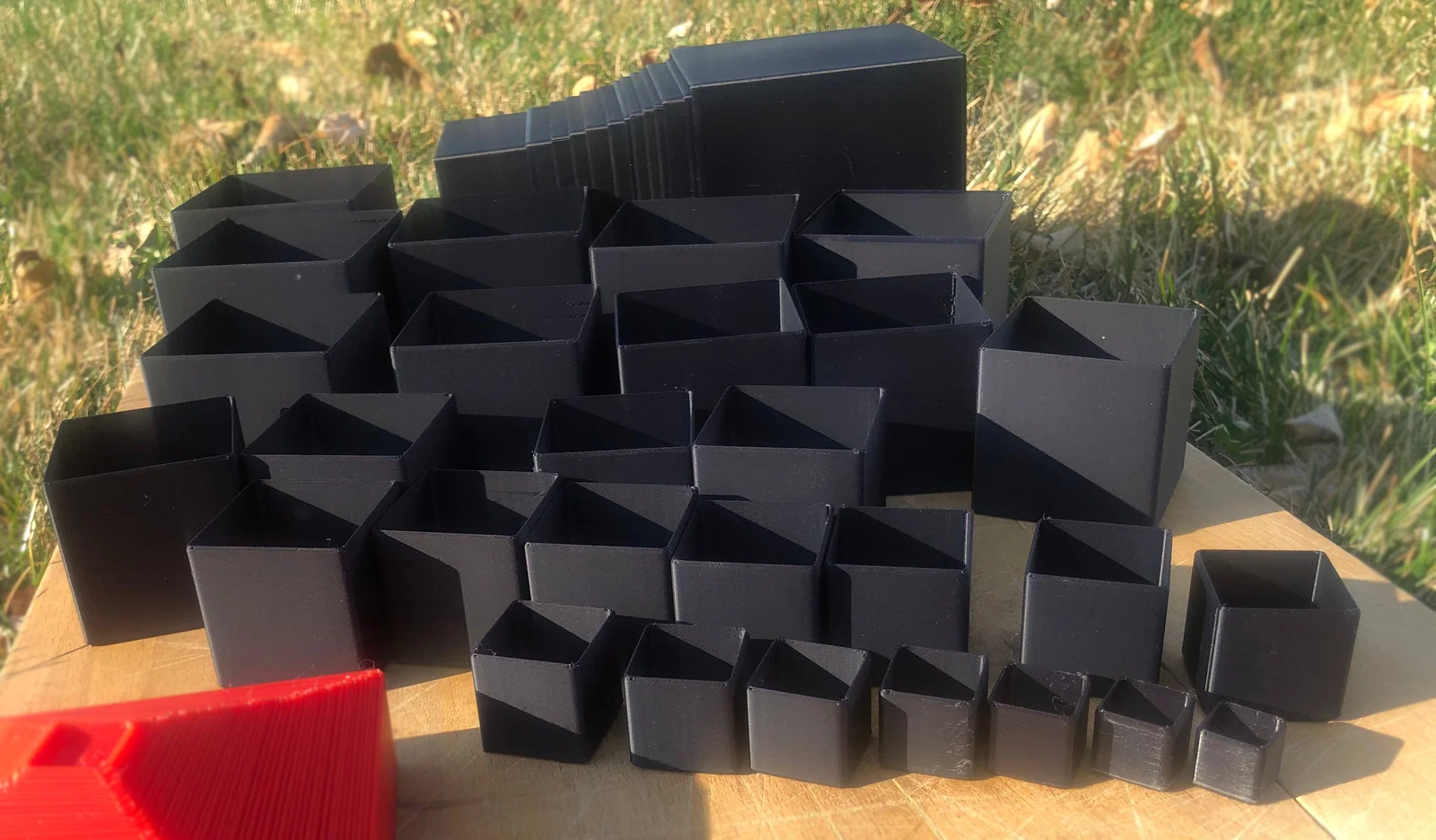

Đây là bộ hộp có thể lồng vào nhau. Mỗi hộp là một khối lập phương. Kích thước hộp từ 14 mm đến 96 mm, tổng cộng 42 hộp. Kích thước nắp từ 16 mm đến 98 mm, tổng cộng 42 nắp. Nếu xếp chồng tất cả các hộp lại, chiều cao sẽ là 2310 mm.

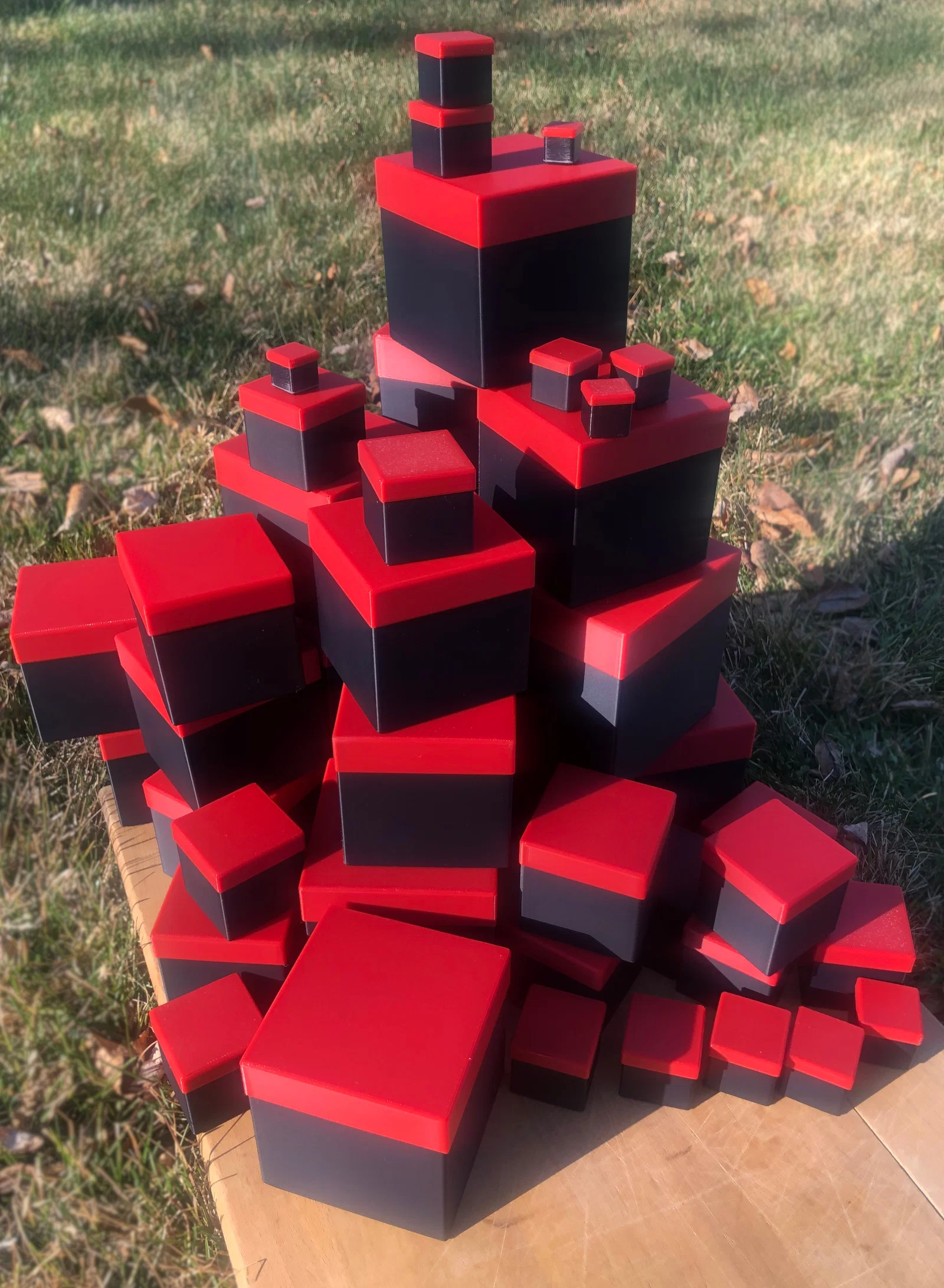

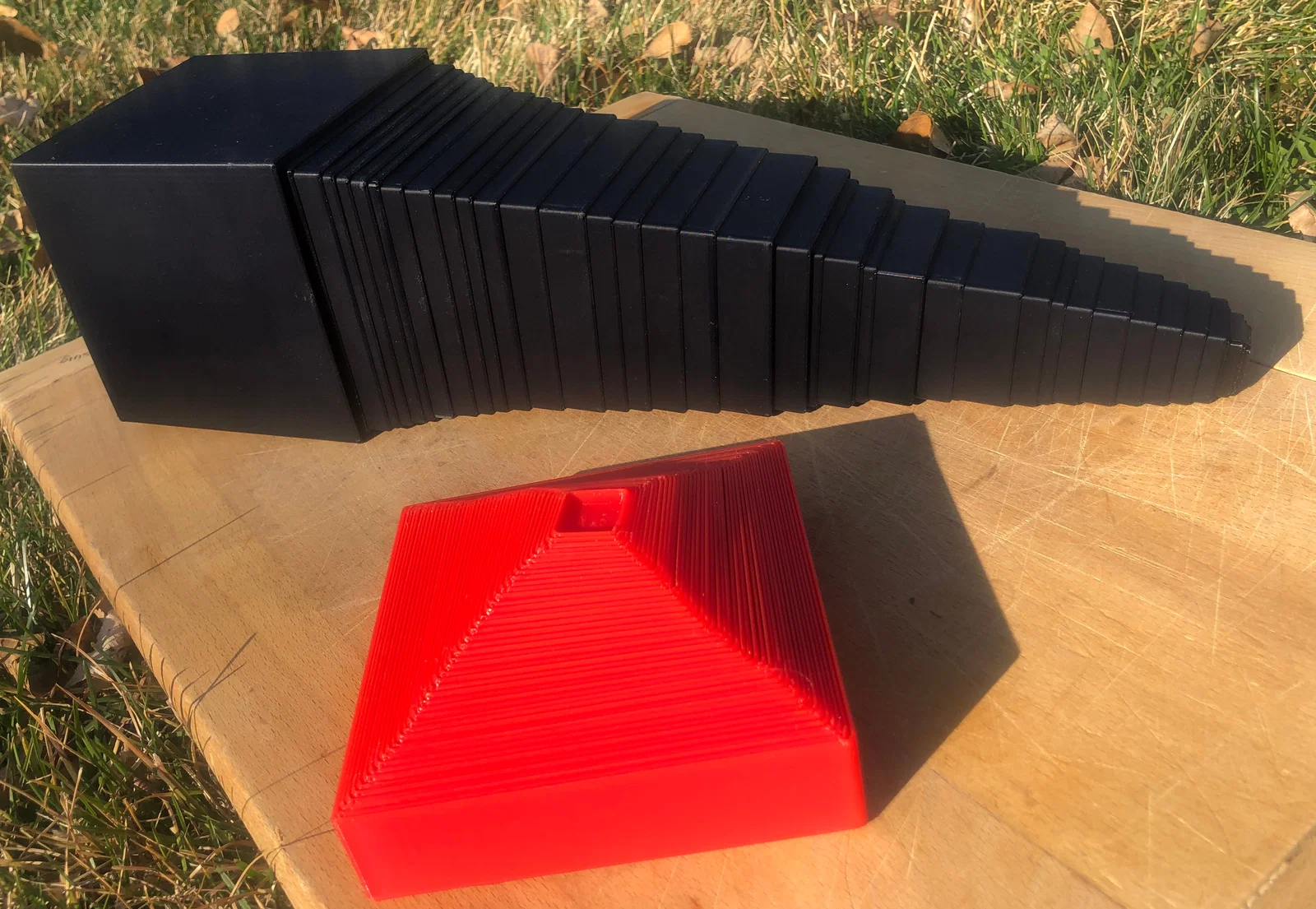

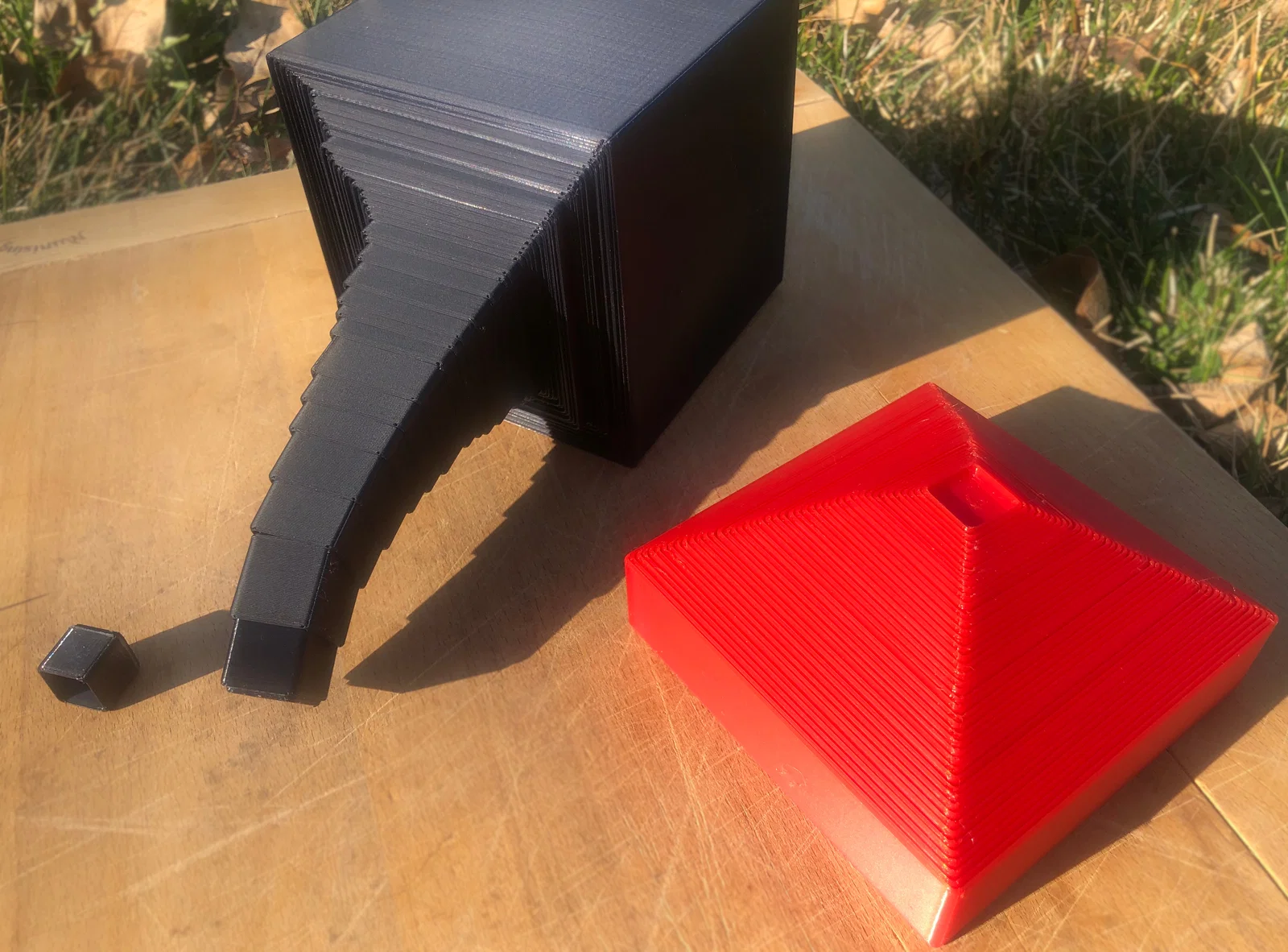

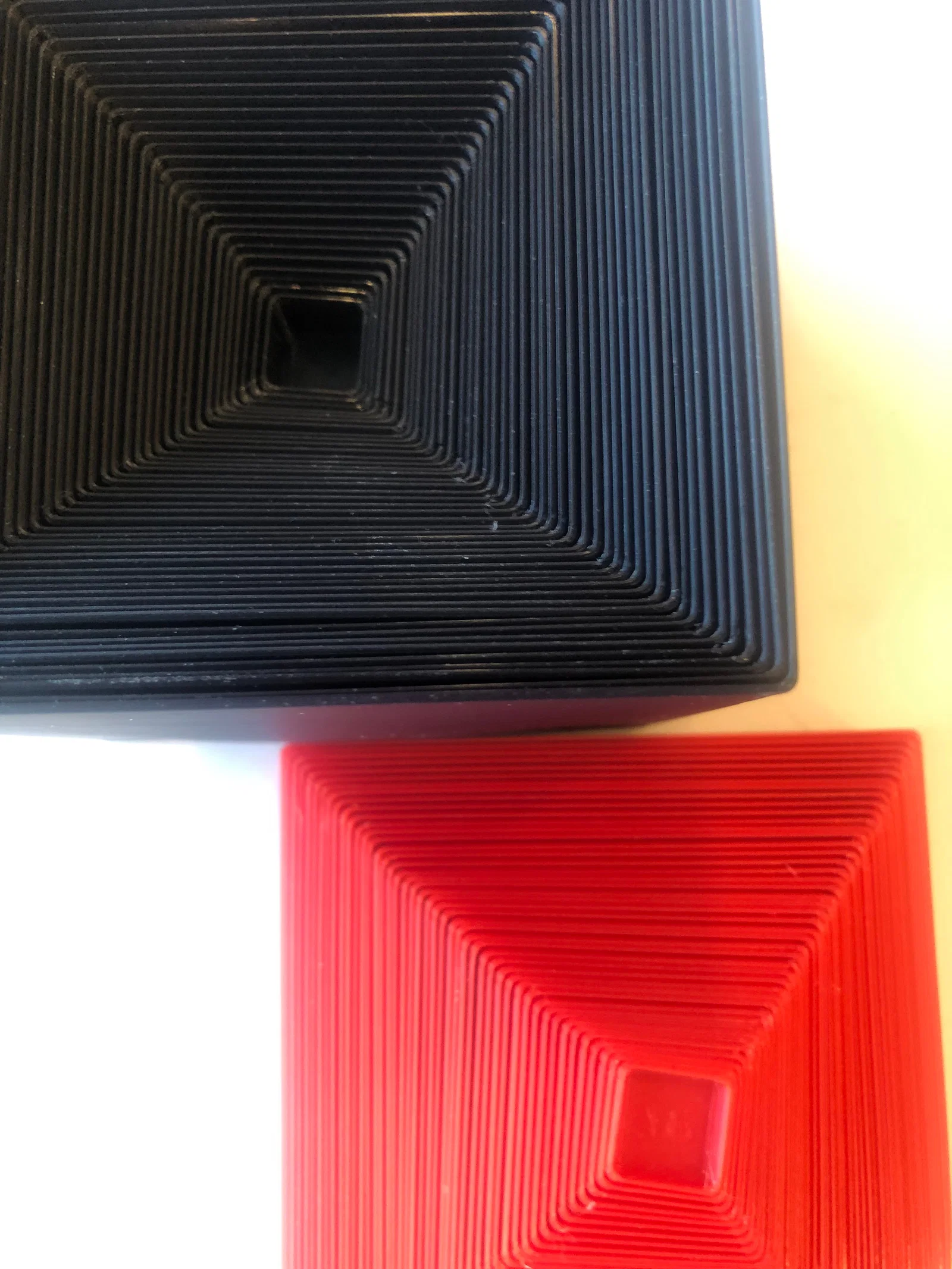

Bạn có thể lồng cả 42 hộp vào nhau nếu không đậy nắp. Bộ 42 cái nắp cũng có thể lồng vào nhau. Nếu bạn đậy nắp lên hộp, bạn phải bỏ qua mỗi size xen kẽ để lồng được 21 hộp kèm nắp. Với bộ 42 hộp và 42 nắp, bạn có thể làm 2 bộ hộp/nắp lồng nhau với “độ sâu” 21 hộp mỗi bộ. Dùng để làm hộp quà chơi khăm kiểu “tối thượng” cũng được.

Có kèm file nguồn OpenSCAD, nên nếu muốn bạn có thể tạo nhiều hơn 42.

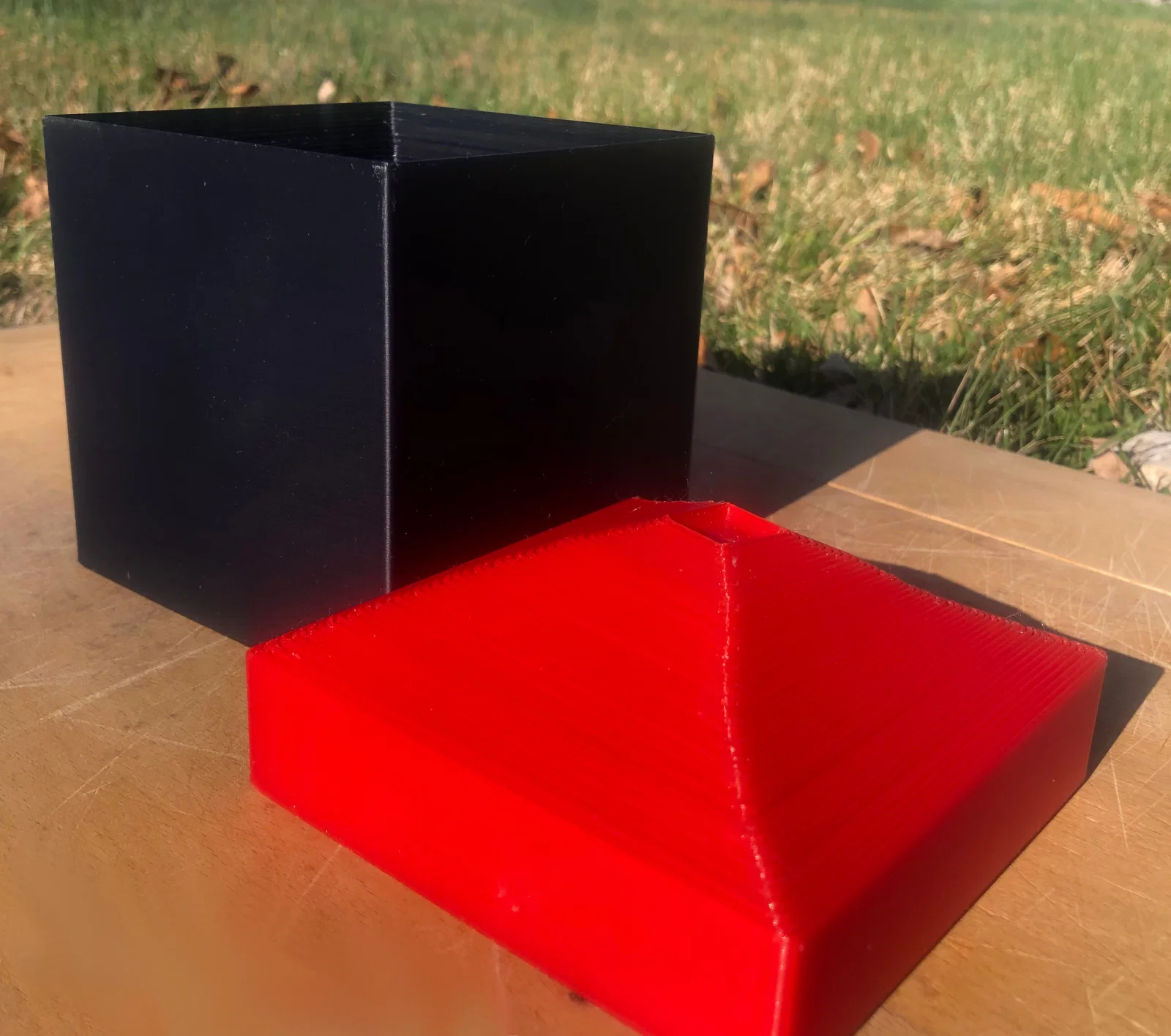

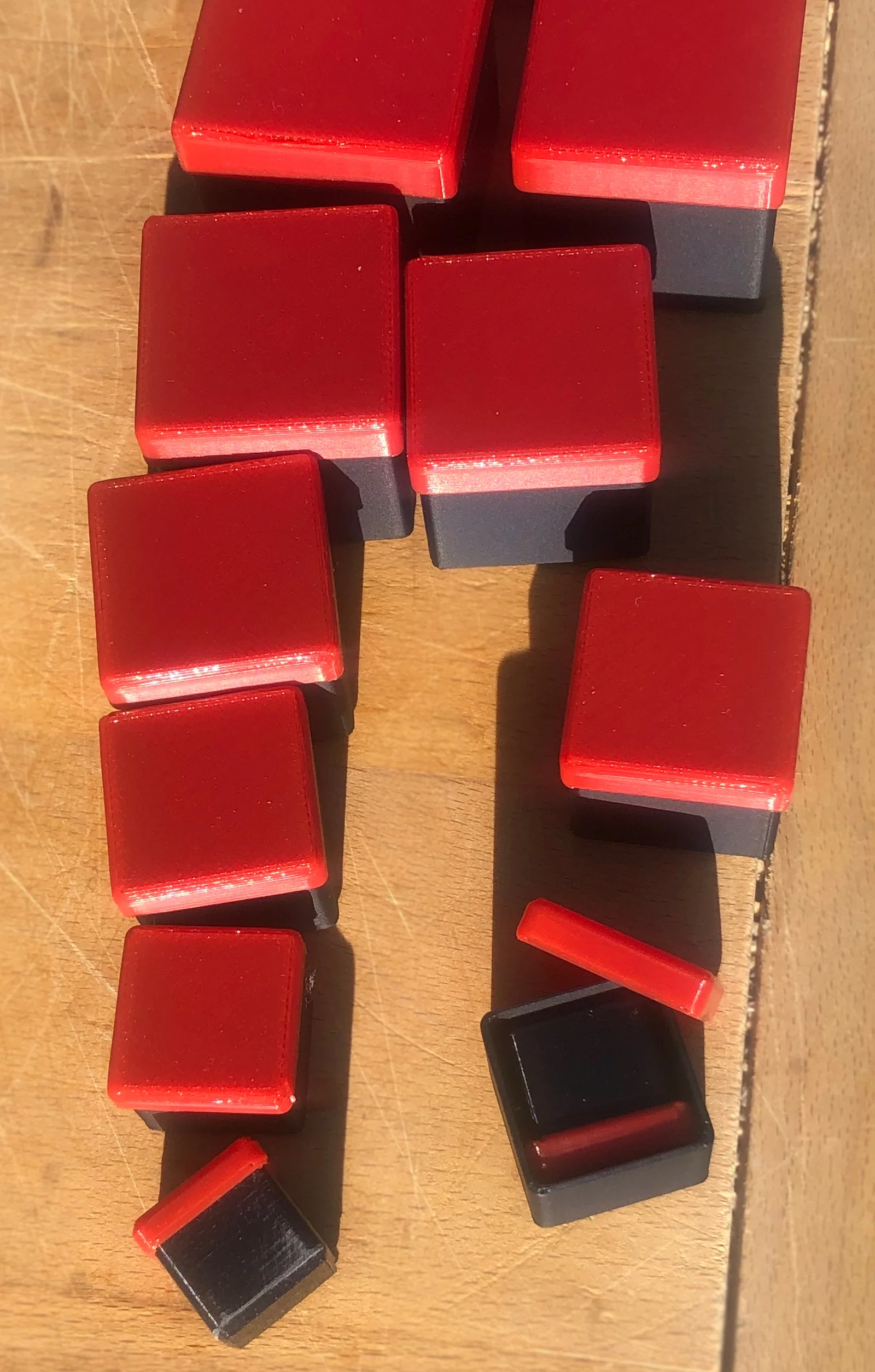

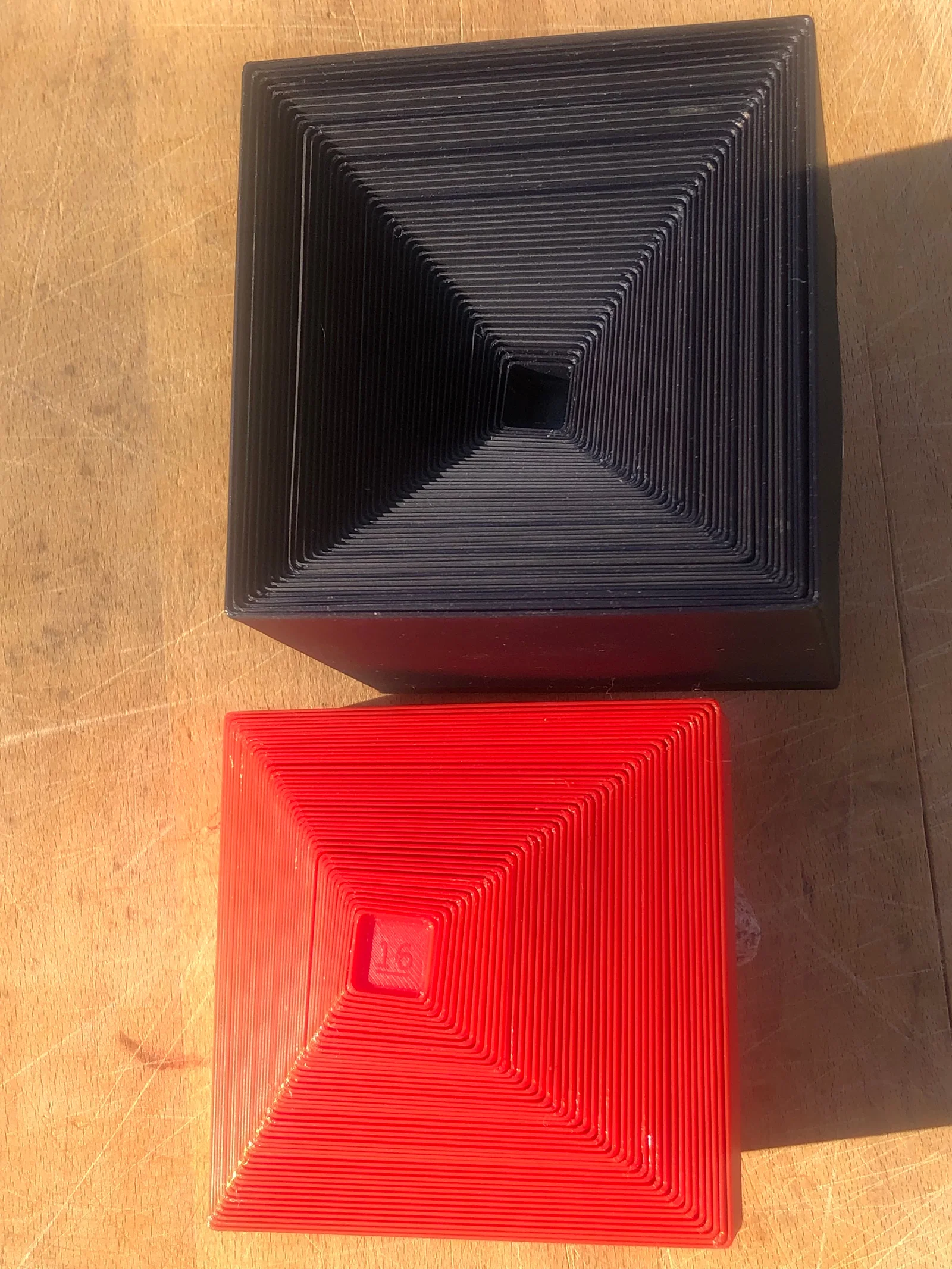

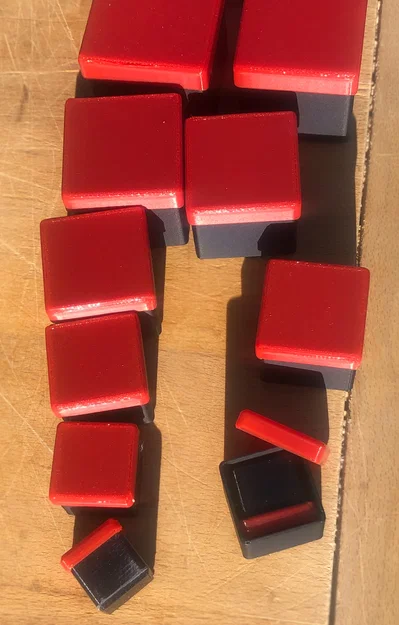

Hộp nhỏ nhất là 14 mm rồi đến hộp 16 mm, v.v., mỗi size tăng 2 mm. Độ dày thành là 0.8 mm nên giữa mỗi hộp có khe hở 0.2 mm. Khe này hoạt động khá ổn, giúp mỗi hộp trượt vào hộp lớn hơn kế tiếp. Tuy nhiên, nếu máy in 3D của bạn có sai số nhẹ, bạn có thể cần chà nhám nhẹ các cạnh ngoài của hộp bằng sanding block để nó trượt mượt vào hộp lớn hơn. Kích thước nắp được tinh chỉnh để có kiểu lắp “compression fit” vừa đẹp. Để dễ theo dõi cả đống hộp và nắp này, size được in dưới đáy của từng hộp và từng nắp. Nắp khớp với mỗi hộp sẽ lớn hơn kích thước hộp 2 mm. Ví dụ: hộp 14 mm dùng nắp size 16 mm.

Có 3 file *.stl. Một file gồm 42 hộp. File thứ hai gồm 42 nắp. File thứ ba là bộ 21 hộp và 21 nắp. Nếu bạn dùng các file *.stl này, hãy dùng slicer để tách model ra thành các object riêng lẻ.

Có 3 file *.3mf tương ứng, với nhiều object được dàn ra trên nhiều build plate theo thứ tự tăng dần kích thước. 3 file *.3mf này có các tinh chỉnh trong slicer đã được canh để chạy ổn.

Hướng dẫn in

Layer height là 0.2 mm. Vertical shells Perimeter đặt 1. Infill 100% (fill density) với kiểu Concentric fill pattern. Elephant foot compensation đặt 0.3 mm.

Nếu in xong, bạn đăng hình model của bạn lên nha, mình tò mò không biết nó chạy ra sao với máy của bạn và bạn chọn màu gì.
