Ngàm gắn DIN cho Stepper driver M3/M4

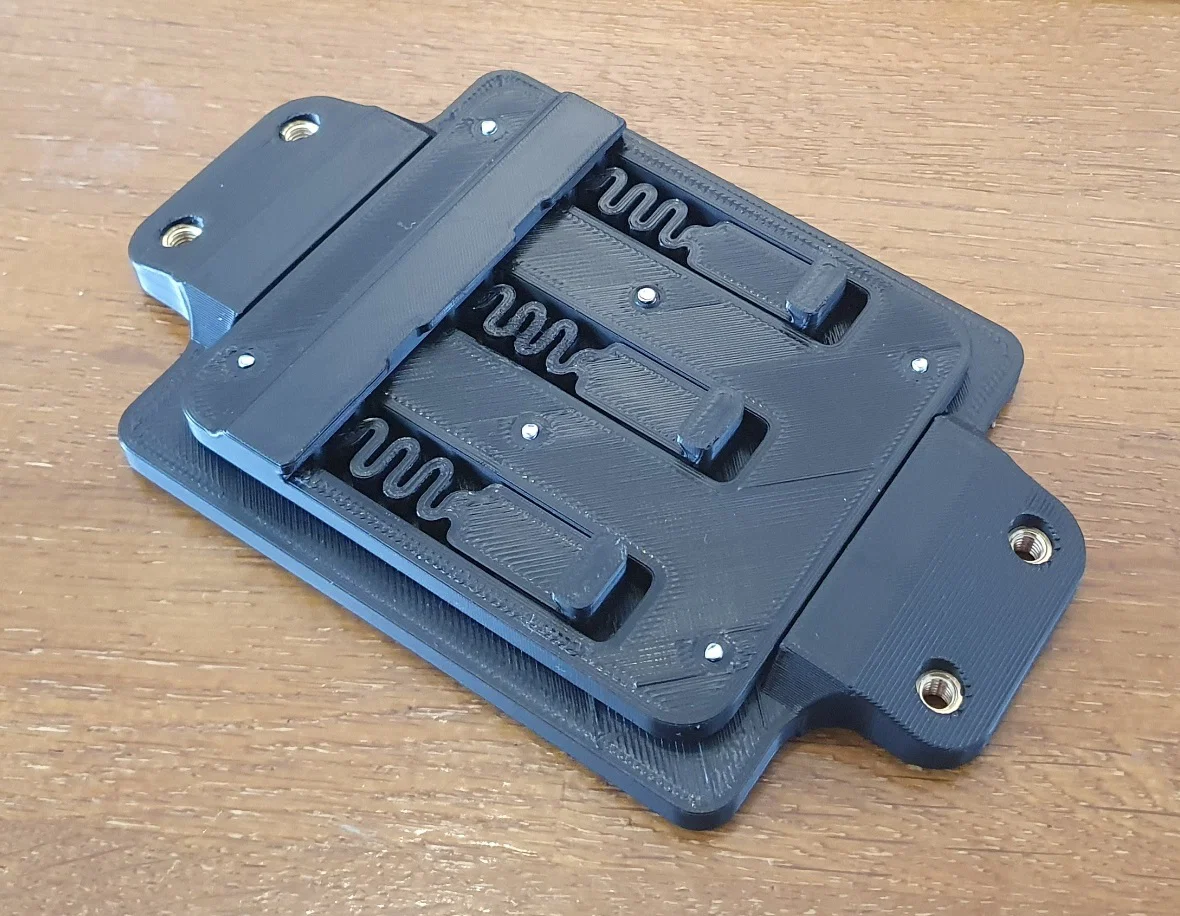

Ngàm gắn DIN rail cho stepper driver (thiết kế cho DM556), có 2 phiên bản M3 và M4. Lưu ý khoảng cách lỗ bắt có thể khác nhau giữa từng driver, nên đo kiểm kích thước trước khi in.
Mô tả

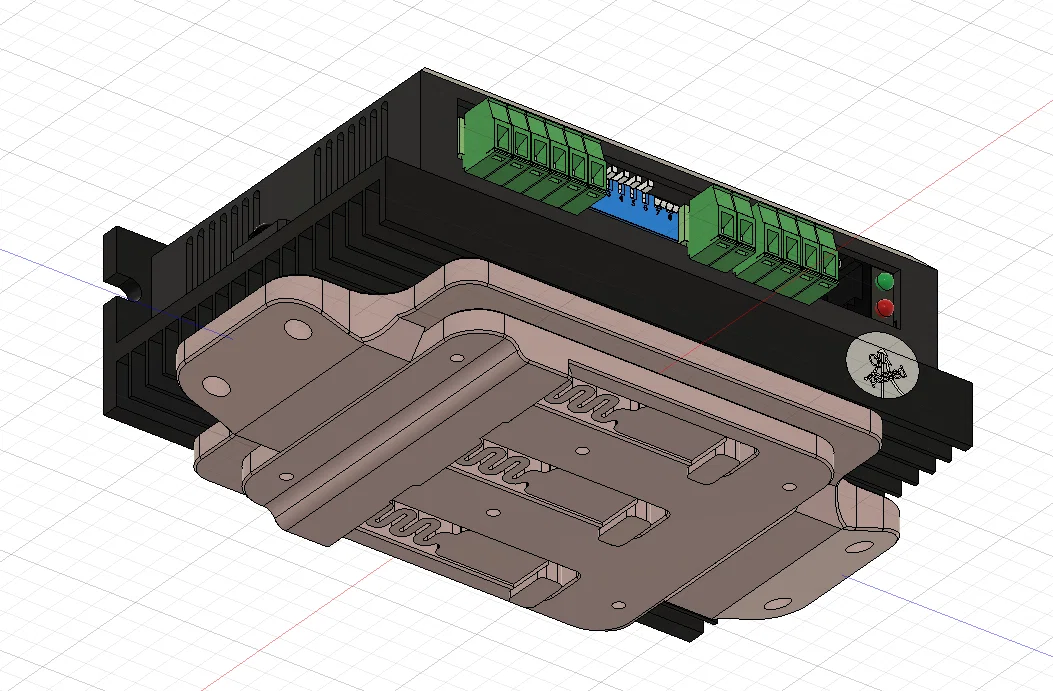

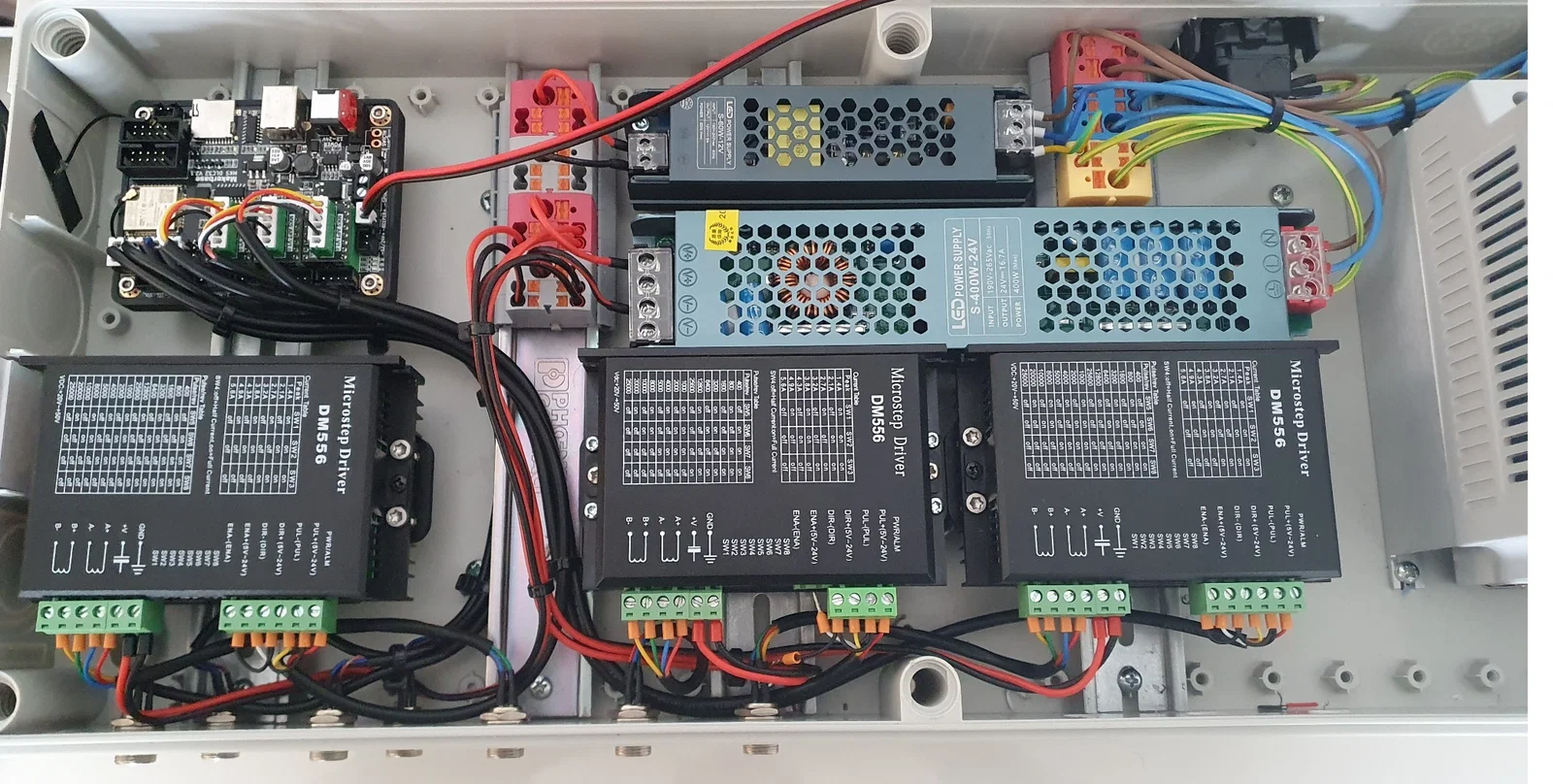

Mình thiết kế cái ngàm này cho DM556 stepper driver, nhưng kiểu dáng (form factor) này khá phổ biến nên cũng có thể hợp với nhiều loại driver khác. Lưu ý là khoảng cách lỗ bắt vít có thể khác nhau, thậm chí giữa các driver cùng một loại — mình có 2 bộ DM556 mà pattern lỗ gá hơi khác nhau. Vì vậy nhớ đo kiểm lại kích thước trước khi in.

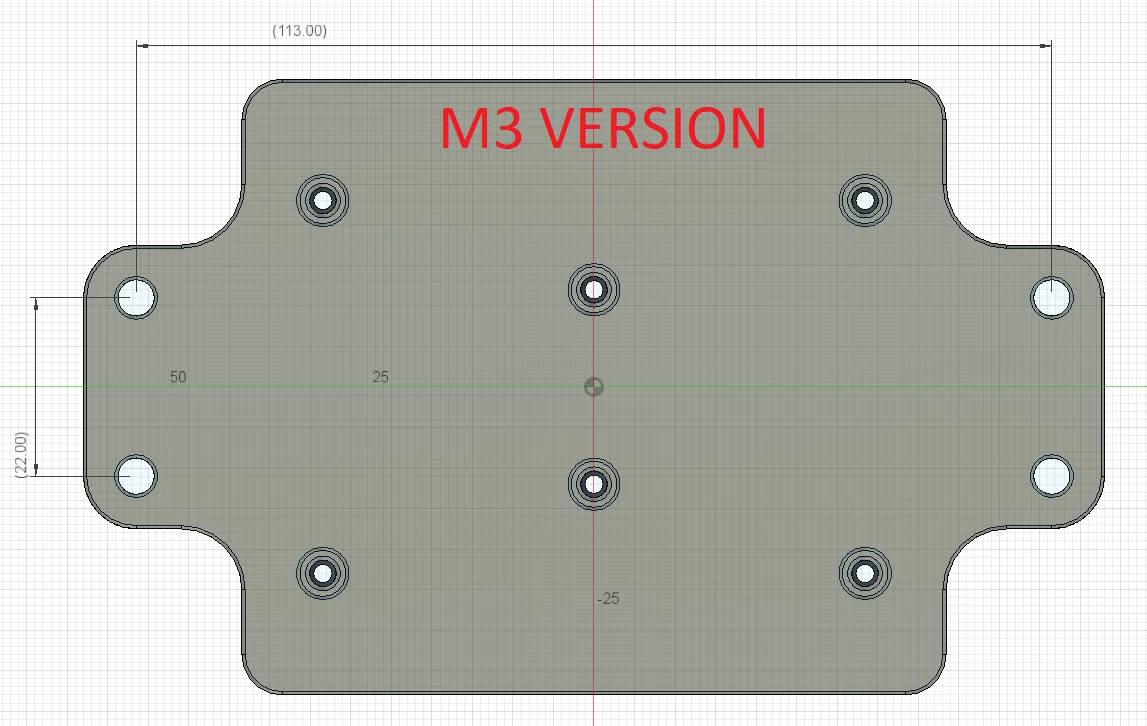

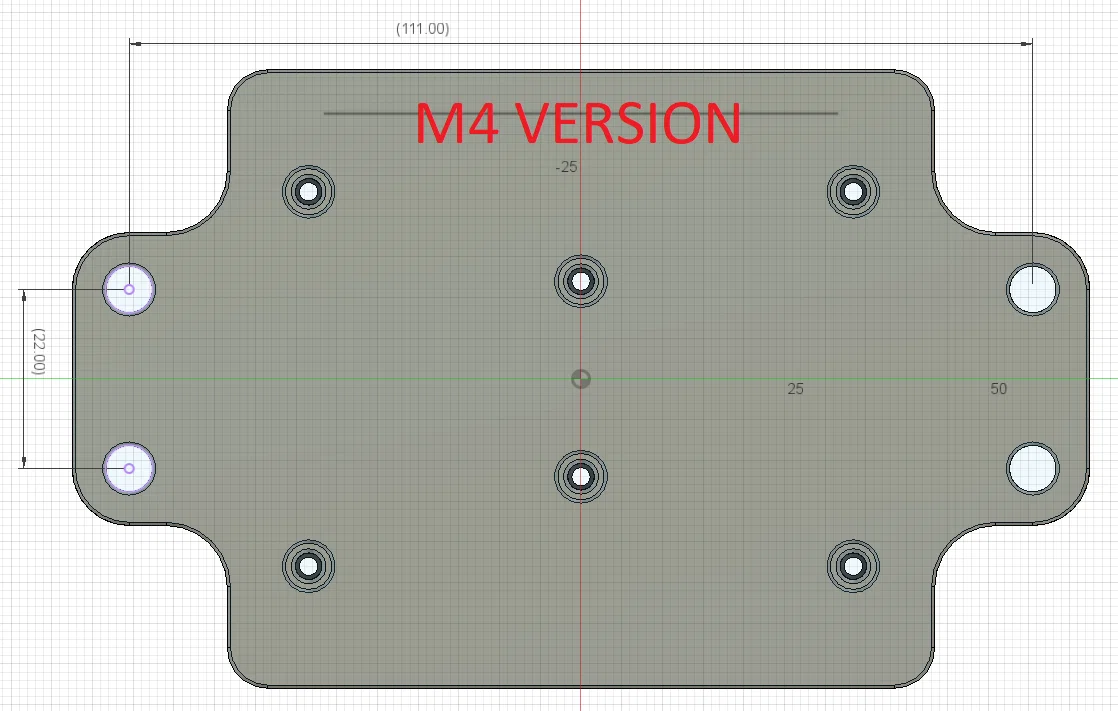

Xem hình để biết chi tiết về bản M3 và bản M4.
🔩 Phần cứng cần chuẩn bị:

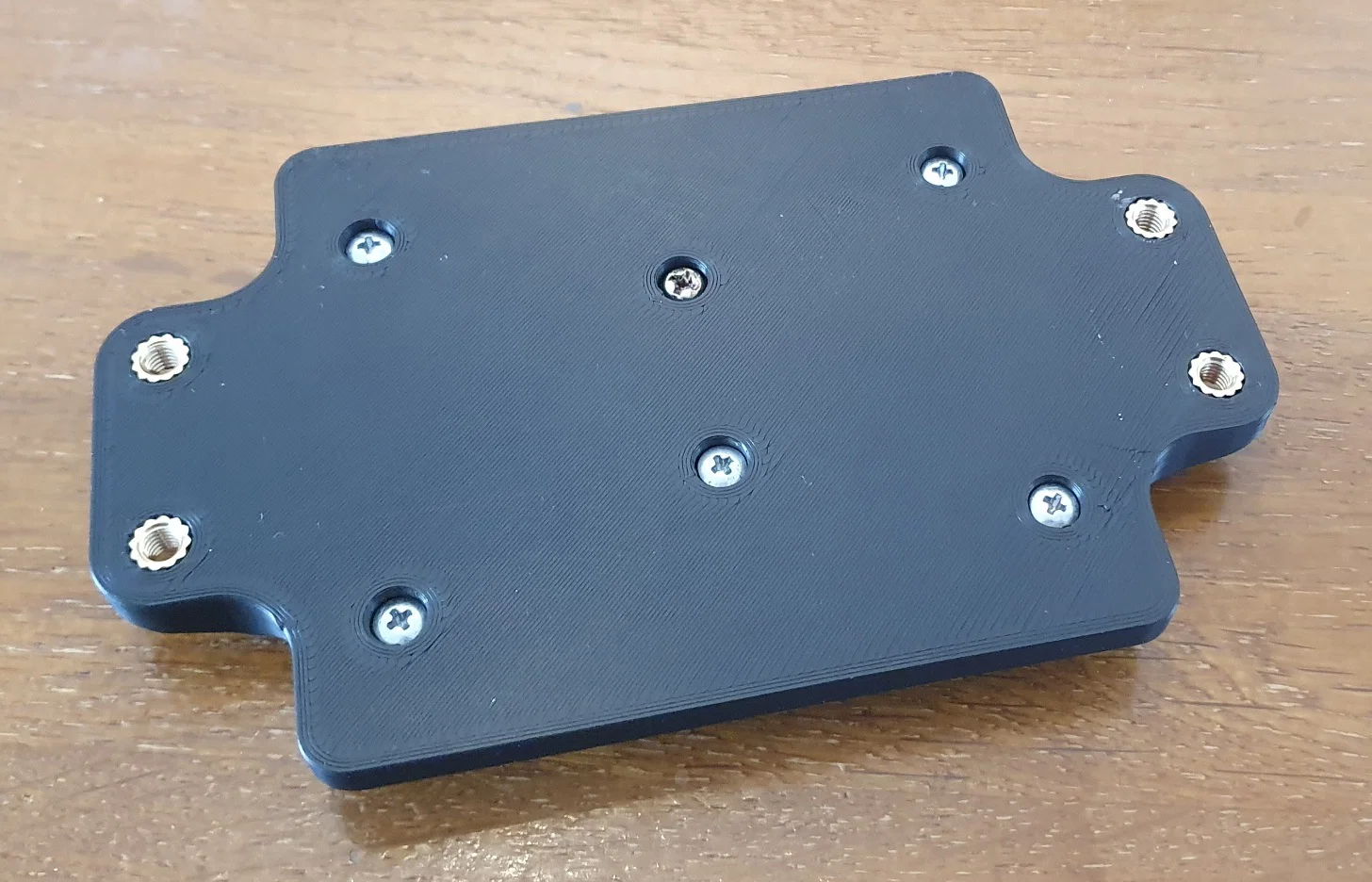

Ngàm (vít tự ren):
• 6x M2.5 x 8 mm self-tapping screws (mình chỉ dùng mấy con bất kỳ có sẵn ở nhà)
Cho bản M3:
• 6x M3 x 5 mm threaded inserts (đường kính ngoài: 5 mm)
Cho bản M4:
• 4x M4 x 5 mm threaded inserts (đường kính ngoài: 6 mm)
