Ống nối handheld Dyson dạng tham số (Dyson V11)
Ống nối trượt vào đầu hút nhỏ của Dyson V series, test trên Dyson V11. Có file STEP/STL nhiều chiều dài (50/100/200mm), có thể stack; in upright, nên dùng brim lớn và có thể cần supports. PETG/PLA đều phù hợp.
Mô tả
Mình làm món này cho Dyson V11, nhưng mình nghĩ là nó cũng sẽ vừa với mấy dòng handheld vacuum khác của Dyson. Mình có thử trên một cái floor vacuum Dyson ở nhà thì không vừa, nhưng cũng gần khớp. Đầu hút mà món này được thiết kế để trượt vào có kích thước 34mm x 16.7mm, mình chừa clearance 0.1mm ở tất cả các mặt nên trượt vào khá khít nhưng cũng hơi tight.
In đứng (upright), mình khuyên dùng brim lớn để ổn định. Tùy theo chiều dài/chiều cao bạn chọn in, bạn có thể cần supports để đỡ và giúp ổn định thêm. Mình in bằng PETG nhưng PLA chắc cũng dùng được.

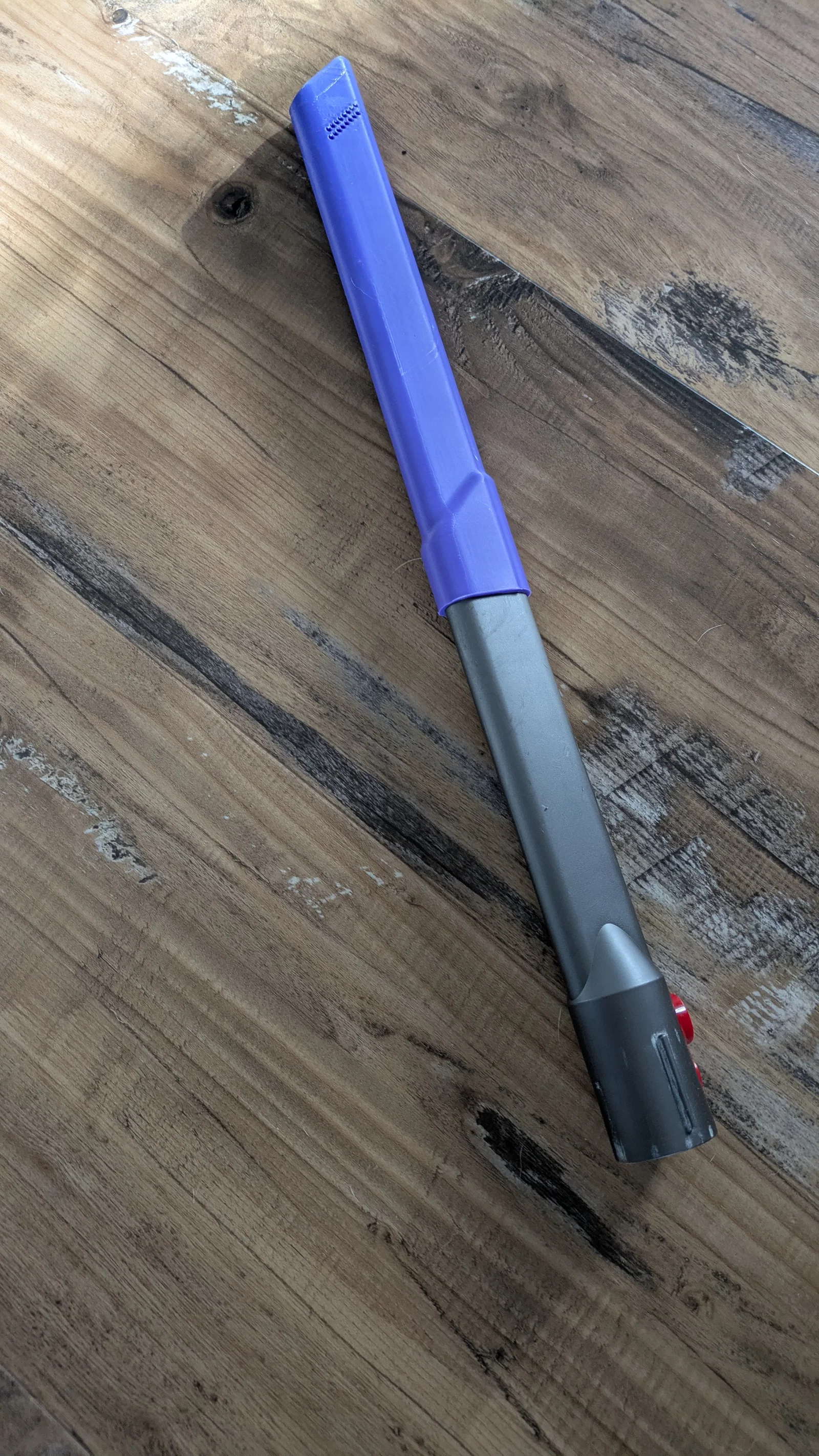

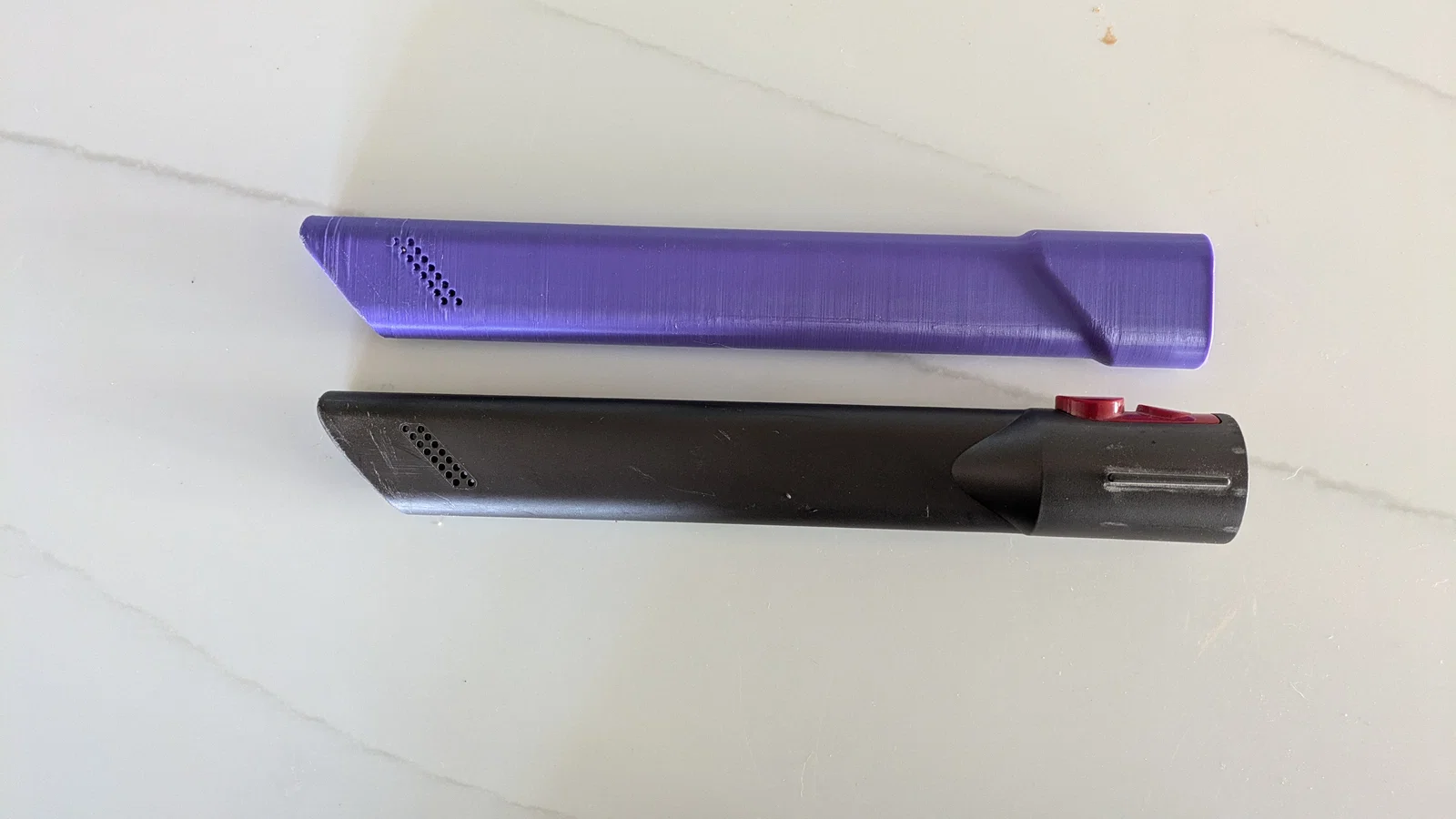

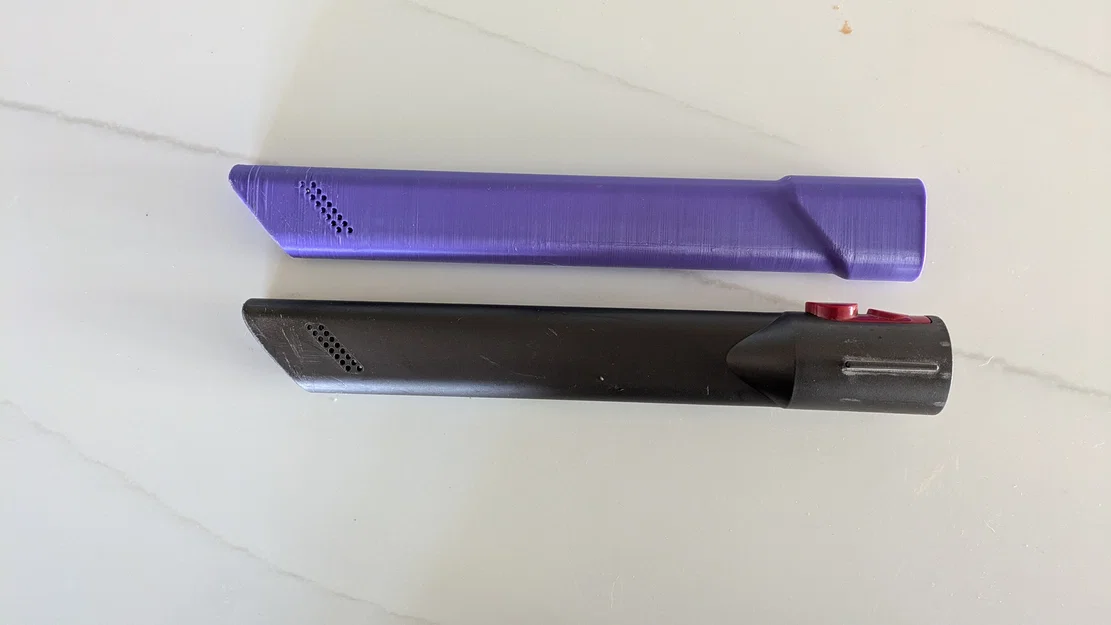

Mình có kèm file STEP và STL cho các chiều dài 200, 100 và 50mm (hình là bản 200mm). Chiều dài này là phần tăng thêm — tổng chiều cao khi in sẽ bằng số đo này + 50mm. Các khúc này cũng có thể stack lại với nhau, vì kích thước cuối cùng nên sẽ khớp với đầu hút zin. Nên nếu bạn không in được đúng kích thước cần, bạn có thể in nhiều khúc ngắn rồi ghép lại.
Có một tài liệu OnShape public ở đây cho phép chỉnh nhanh chiều dài và clearance bằng variables.
