Máy chơi game cầm tay Arduindo Blitz cho người đam mê

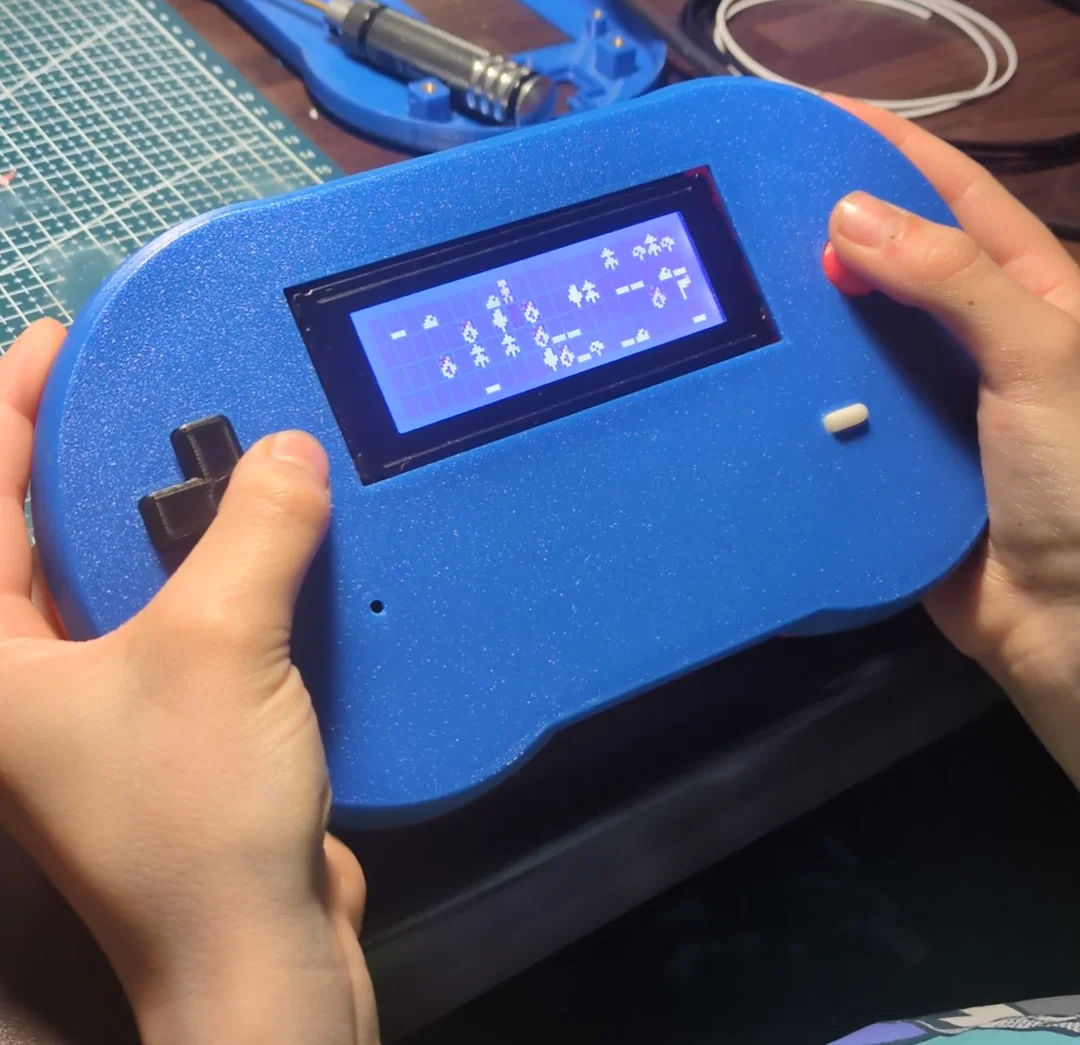

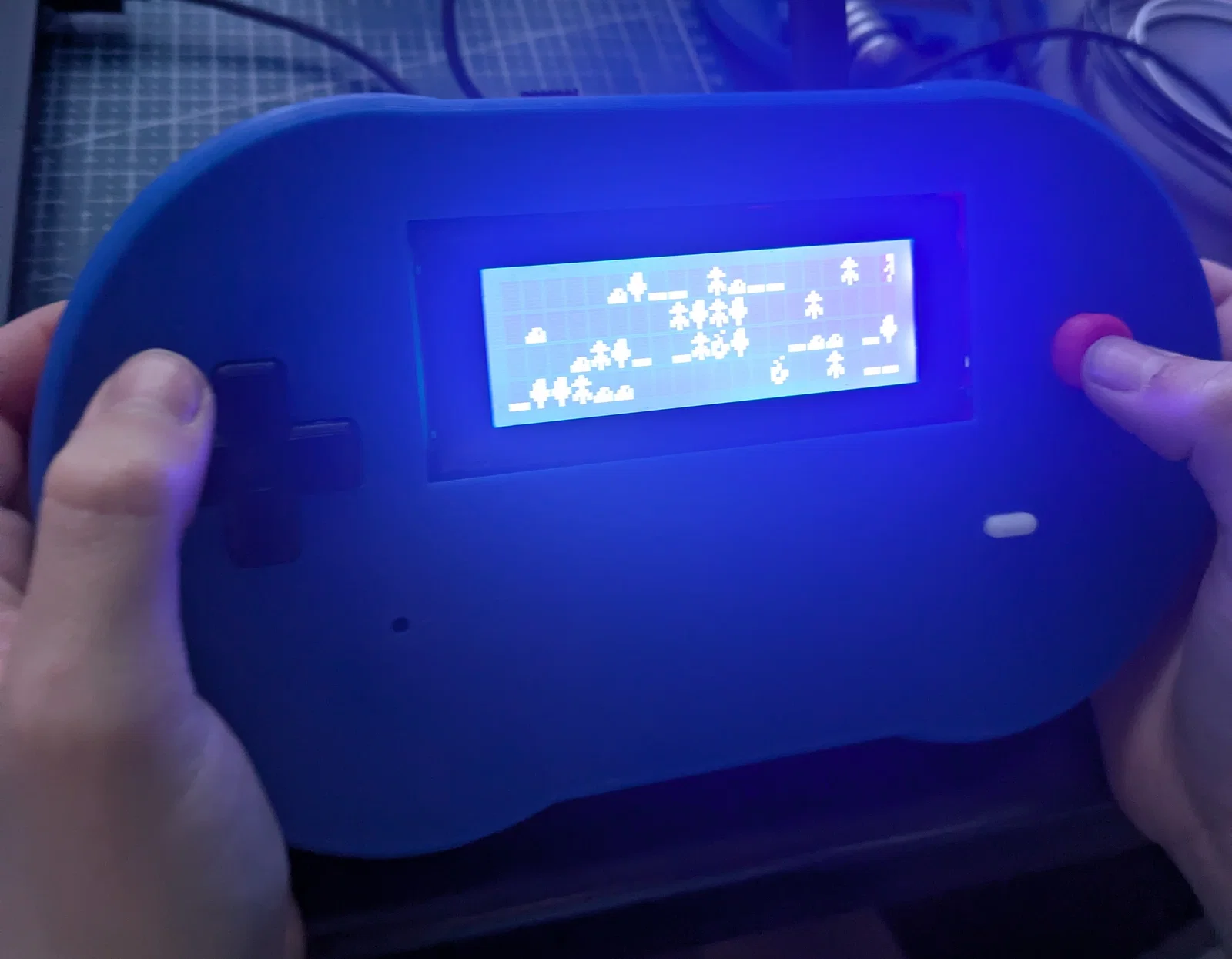

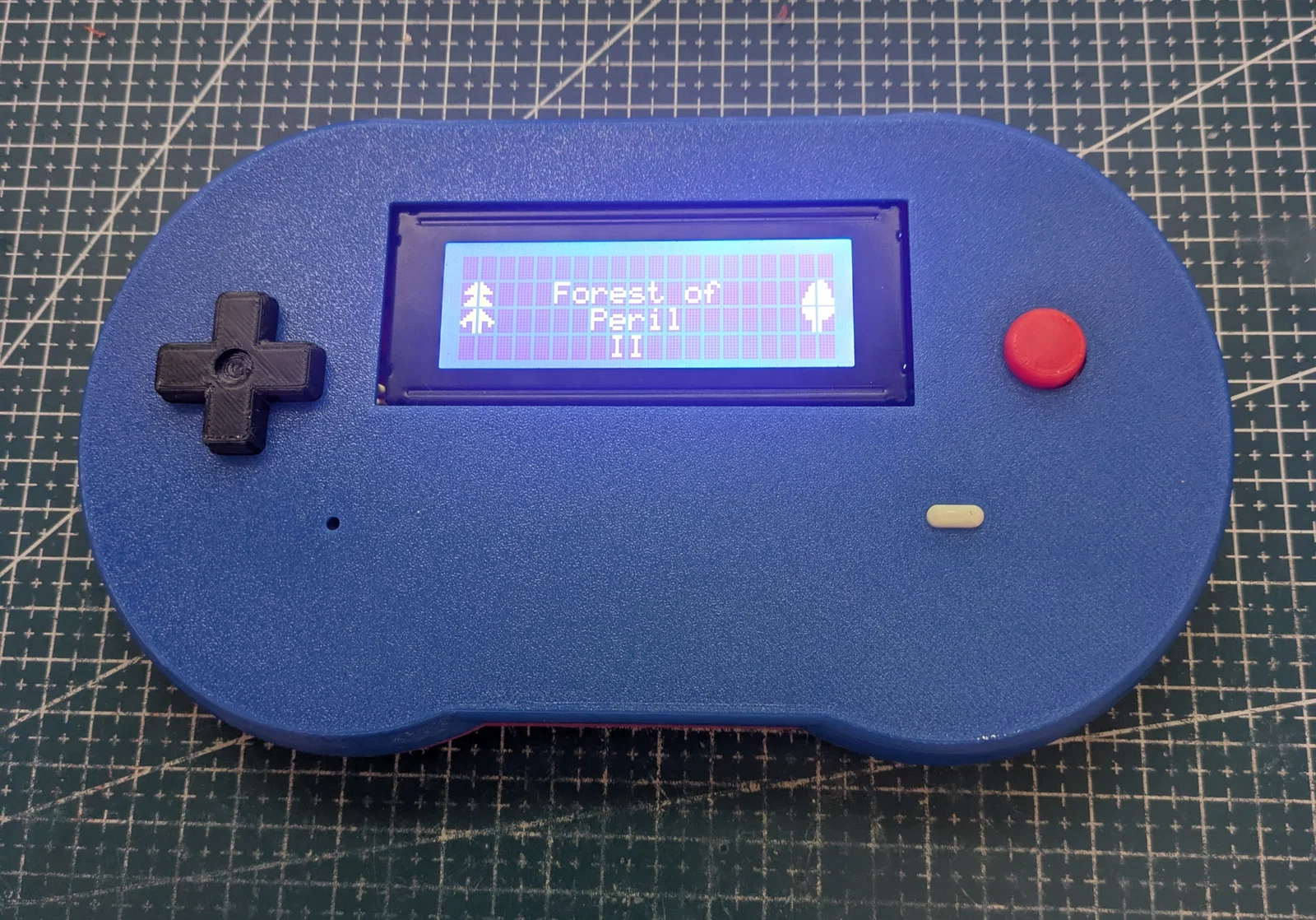

Đây là một chiếc máy chơi game cầm tay "cực kỳ đơn giản" mà mình tự làm cho mấy đứa nhỏ ở nhà. Bạn có thể tìm thấy một ví dụ về game tại đây: https://github.com/elyvilon/FoP2/### Hướng dẫn in 3D:Mình khuyến khích dùng nhựa PETG hoặc loại bền hơn, nhưng nếu dùng PLA thì chắc vẫn ổn. Hãy in với độ dày lớp 0.2mm, để 5 lớp bề mặt trên và 5 lớp bề mặt dưới để vỏ máy chắc chắn. Đối với phần dưới, bạn có thể in loại có ngăn chứa pin (cần dùng support) hoặc in tách rời ngăn chứa pin ra. Mình khuyên bạn nên in các nút bấm dạng đặc (solid) vì không tốn thêm bao nhiêu nhựa hay thời gian mà cảm giác bấm sẽ thích hơn nhiều. Các chi tiết có độ dung sai hơi khít một chút, nhưng máy in nào đã căn chỉnh chuẩn thì làm rất dễ. Với các lỗ chìm, bạn có thể dùng support hoặc lớp hy sinh (sacrificial layer), nhưng mình đã in thành công mà không cần dùng cái nào cả.### Linh kiện cần thiết: Arduino Nano (không gắn chân pin) Màn hình LCD 20x4 kèm module I2C Công tắc gạt 4x4x9mm 6 nút nhấn 6x6x6 Loa buzzer thụ động tiêu chuẩn Điện trở/biến trở cho loa Đầu nối pin 9V 10 ốc cấy nhiệt (heat inserts) M3 Dây điện Ống co nhiệt 4 đầu nối cái dupont 4 ốc đầu lục giác M2x4 4 ốc đầu lục giác M3x16 2 ốc đầu lục giác M3x8 4 ốc đầu lục giác M3x4### Sơ đồ đấu dây:Mình không có sơ đồ mạch cụ thể nhưng nó cũng không phức tạp đâu. Chỉ cần nối cực dương của pin vào VIN qua công tắc, cực âm vào GND, và các chân còn lại như sau: Nút Lên → D2, Xuống → D3, Trái → D4, Phải → D5, Start → D6, nút A → D7, Loa → D8, LCD SDA → A4, LCD SCL → A5, LCD VCC → 5V, LCD GND → GND.Tất cả các cực âm nối chung vào GND. Hãy thêm một điện trở phù hợp tùy vào âm lượng bạn muốn (thử nghiệm trên breadboard trước) hoặc tốt nhất là dùng biến trở nối vào dây dương của loa.### Hướng dẫn lắp ráp:1. Lắp ốc cấy nhiệt M3 vào phần nắp trên và ngăn chứa pin. Cắt bỏ nhựa thừa. Vệ sinh các lỗ nút bấm cho sạch sẽ rồi thử xem nút có lọt không. Nút phải vừa vặn nhưng vẫn di chuyển tự do. Nếu bị kẹt, bạn có thể chỉnh scale nút nhỏ lại một chút. 2. Vặn chặt màn hình LCD vào nắp trên bằng ốc M3x4. 3. Dán ngăn chứa pin vào phần vỏ dưới (nếu bạn in tách rời). 4. Lắp các linh kiện điện tử vào vị trí và hàn dây. Khoang máy khá rộng để đi dây, nhưng cố gắng đừng dùng dây quá dài, hãy đi dây gọn gàng và dùng dây rút. Đừng quên dùng ống co nhiệt. Arduino Nano mua trên Aliexpress đôi khi có lỗ bắt vít hơi lệch chút xíu, nhưng chỉ cần bắt 2 vít là đủ giữ chặt rồi. Nếu vít không ăn ren thì cứ khoan lỗ to hơn một chút là được. 5. Gắn công tắc nguồn vào khe. Bạn không cần dùng keo đâu vì dễ làm kẹt công tắc lắm. 6. Kết nối màn hình LCD, lắp các nút vào phần nắp trên (nút A có chốt định vị) và trục d-pad vào phần vỏ dưới. 7. Úp mặt nắp trên xuống để nút không bị rơi, rồi ghép hai phần vỏ lại và vặn 4 ốc M3x16 từ phía sau. Cẩn thận đừng để dây bị kẹp giữa vỏ. Lắp pin vào và cố định nắp ngăn pin bằng 2 ốc M3x8. Nếu nút bị cứng, bạn có thể chỉnh scale nhỏ lại. Bạn cũng có thể tinh chỉnh d-pad bằng cách thay đổi độ cao của trục d-pad. 8. Xong rồi! Nạp phần mềm vào và thưởng thức thôi.
