Bracket quạt 120mm cho ASRock RX7900XTX Phantom Gaming

Đây là một bộ bracket in 3D cơ bản nhưng xài ổn, dùng để gắn quạt 120mm lên card đồ họa ASRock RX 7900 XTX Phantom Gaming.

Kỹ năng CAD của mình vẫn còn đang học nên thiết kế không được “mượt” hay đẹp mắt lắm—nhưng lắp vừa, chạy ok và giúp GPU của mình mát hơn.

Rất hợp cho ai muốn thử deshroud mod đơn giản và tăng airflow mà không cần làm gì quá rườm rà.

Phần cần chuẩn bị (Parts Needed):

1x left.stl, 1x center.stl, 1x right.stl

2x quạt 120x? (mình dùng NF-A12)

1x EK-Cable PWM Fan Adapter for GPU hoặc loại tương tự KK254 → JST-PH

1x 4-pin fan splitter (Noctua hay tặng kèm theo quạt)

8x bu lông M3x30mm (mình dùng ốc radiator dư, nên sẽ vừa với quạt dày 25mm vì cần 25mm cho quạt, 2mm cho bracket, và khoảng 3mm để siết ê-cu)

8x ê-cu M3

6x ốc M2x5mm để bắt bracket vào radiator

Lắp đặt (Installation):

Tháo shroud của GPU bằng cách mở các con ốc bị che phía sau cụm quạt

Rút dây RGB và dây quạt ra khỏi board của GPU

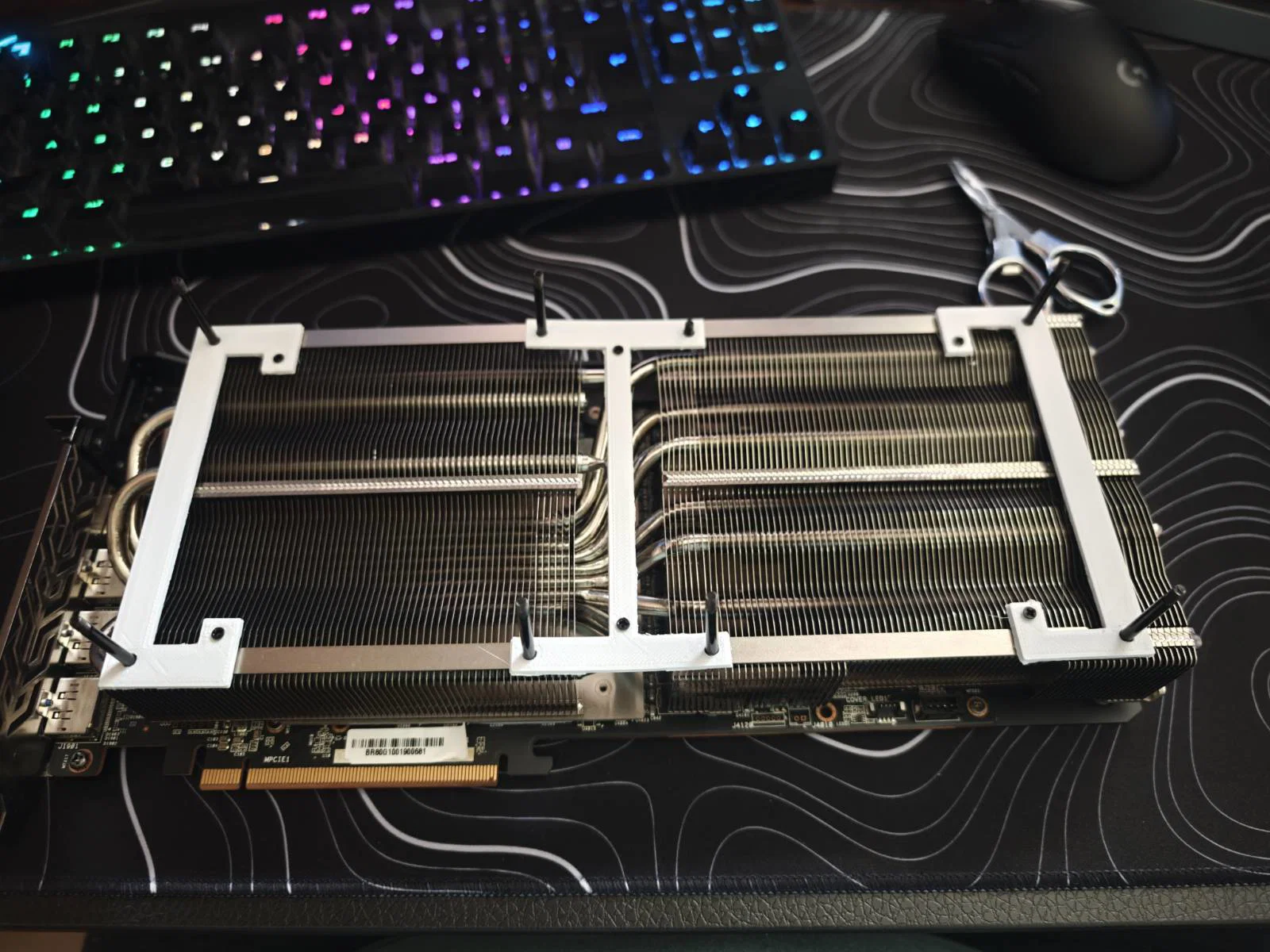

Khi gắn bracket, đặt các ốc M3x30 sao cho chúng “thò ra” khỏi radiator. Chúng sẽ hoạt động kiểu như wheel studs trên xe.

Dùng ốc M2x5 để bắt bracket vào radiator, vào đúng các lỗ còn lại từ shroud zin. Đừng siết bracket quá chặt (mình CAD hơi dở 😖) kẻo gãy bracket.

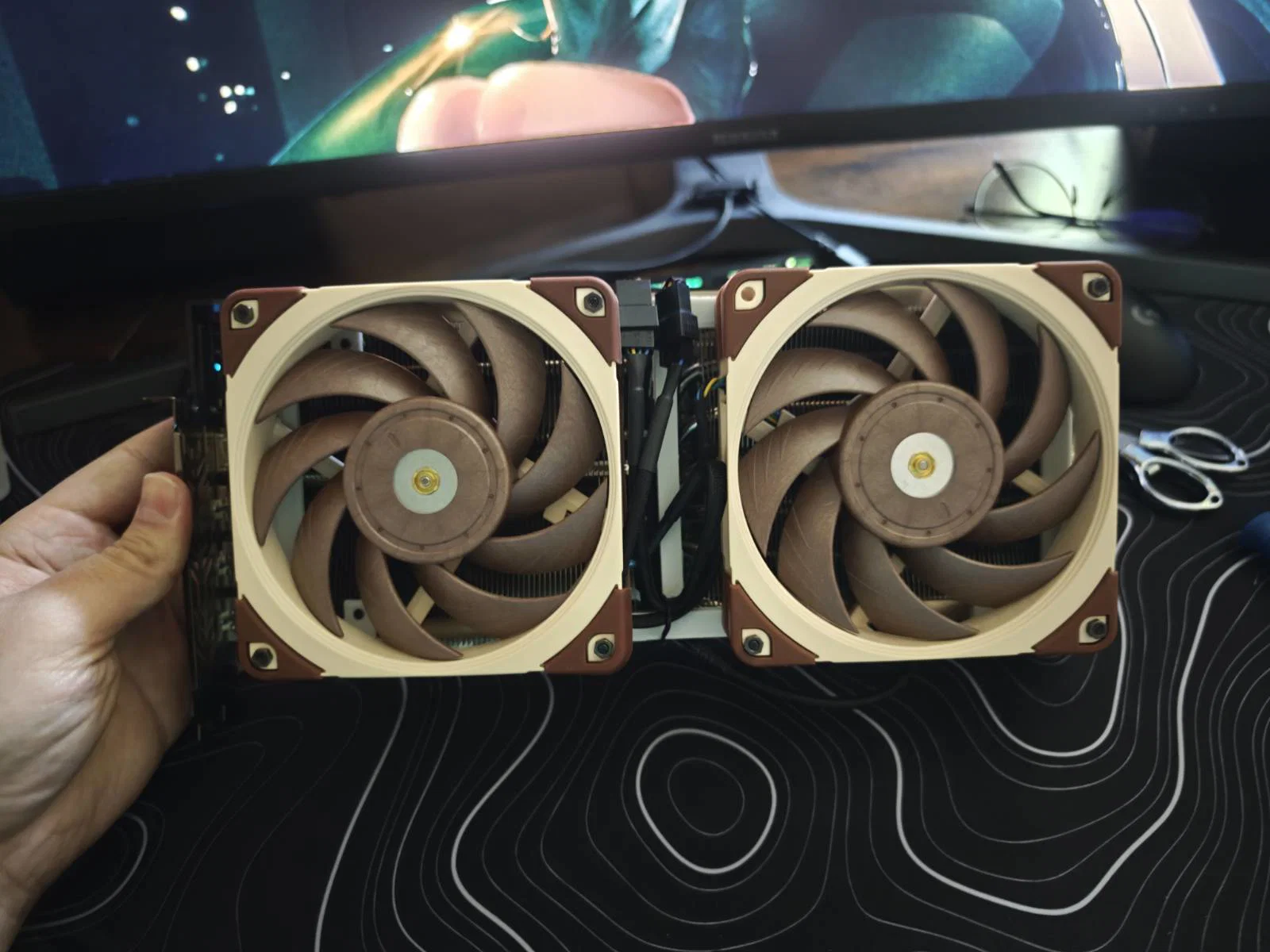

Đặt quạt lên các ốc M3x30 đang thò ra. Chúng sẽ™ canh thẳng khá chuẩn. Giữ con ốc bằng kềm hoặc bằng tay rồi vặn ê-cu M3 vào

Cắm lại dây và đi dây gọn gàng cho đỡ rối.
