Đèn Parabolic - Ánh sáng LED gián tiếp

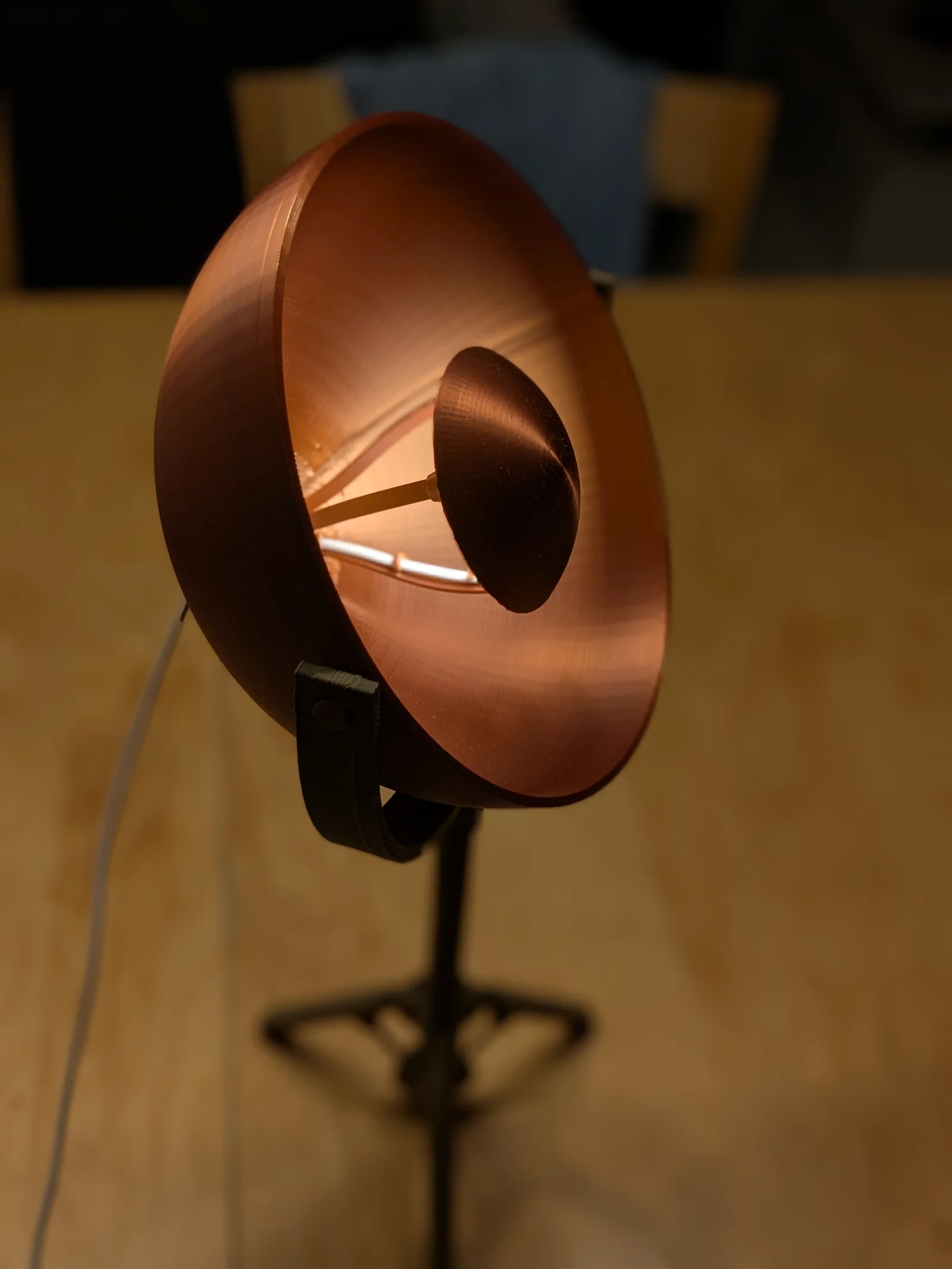

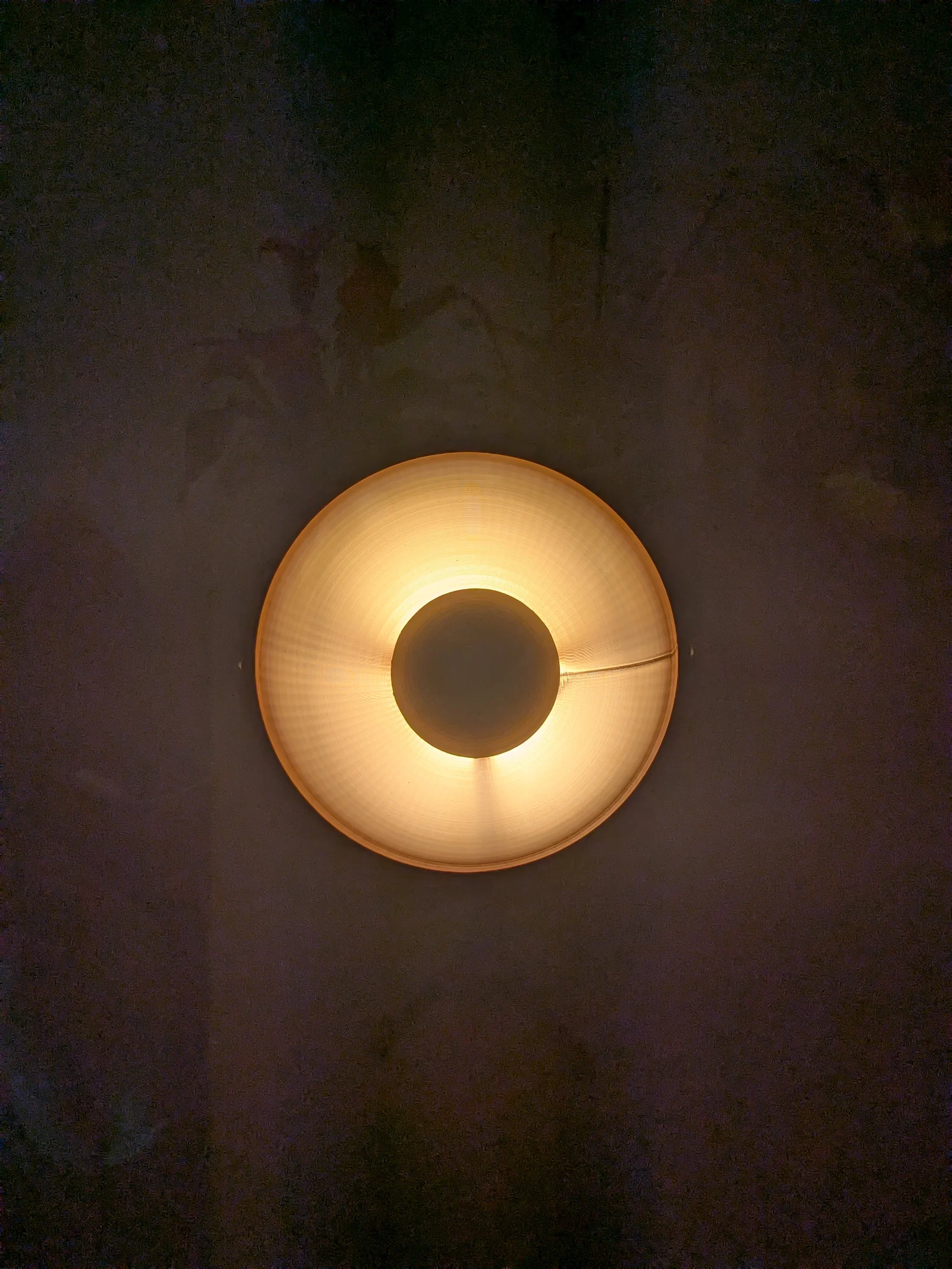

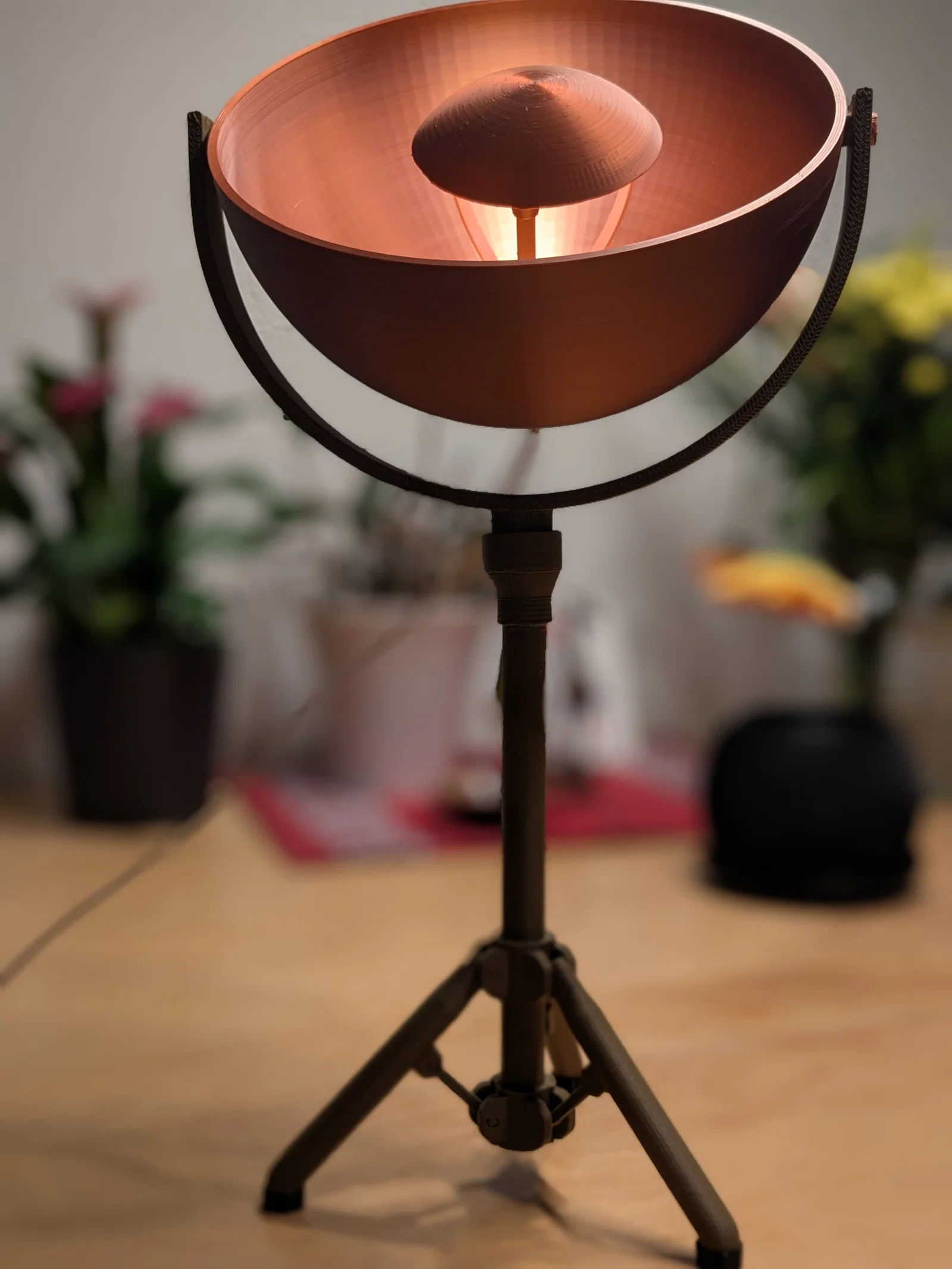

Đèn parabolic này sẽ làm sáng phòng bạn bằng ánh sáng gián tiếp rất đẹp. Rất hợp để đọc sách khuya hoặc tạo ánh sáng nền khi xem phim. Mình thiết kế ban đầu để dùng với Bambu Lamp Kit-001; nếu bạn dùng bộ này thì không cần in thêm “bonus parts” nào khác. Nếu vì lý do nào đó bạn không muốn mua của Bambu, bạn có thể tìm lamp kit trên Aliexpress với giá rẻ hơn nhiều. Mình cũng có kèm một phiên bản đã chỉnh để tương thích với đèn LED spotlight chuẩn G4 dạng tròn, đường kính 30 mm. Mình dùng loại bên dưới nhưng hãng nào cũng được. Bản 2W/230 lm dùng ở đây sáng hơn đáng kể so với Bambu LED Kit, tuy nhiên bạn sẽ cần thêm phụ kiện (dây, công tắc, nguồn 12 V) để chạy được.

Print:
In cái “bowl” (chụp/bát) là phần khó nhất của bộ này. Để ra kết quả ổn định, mình đã thêm support được thiết kế sẵn. Nếu bạn đang mày mò chỉnh sửa project (mình khuyến khích nha) thì nhớ canh cho đúng vị trí, nhất là khi bạn di chuyển các chi tiết. Mình dùng nozzle 0.8 mm cho phần bowl vì giảm thời gian in đáng kể, nhưng nozzle 0.4 mm vẫn chạy ngon. Adaptive layer height hoạt động tốt, tuy nhiên bạn cũng phải bật setting này cho phần support in kèm thì mới ra kết quả đẹp. Nếu bạn muốn dùng nozzle nhỏ hơn, mình khuyên 50% infill với Octagram Infill. Một số kiểu infill khác như Gyroid từng tạo ra vài lỗi/artefact lạ trên vài bản prototype của mình.

Các phần còn lại thì khá đơn giản. Nếu bạn muốn chỉnh tripod, nhớ đảm bảo nó vẫn được group thành một object.

Trước khi lắp ráp:

Gỡ support khỏi tất cả các phần của đèn. Vui lòng kiểm tra xem các bộ phận (xem hình 1) có lắp khít, trơn tru với nhau không. Mình đã chừa dung sai phù hợp với vật liệu mình dùng, nhưng độ co rút có thể khác rất nhiều giữa các hãng. Nếu ba cái support bị to quá so với lỗ vuông, chà nhám nhẹ cho nhỏ lại; mình khuyên nhám grid 80 - 120. Khi mọi thứ đã vừa khít, bắt đầu lắp ráp.

Assembly:

VUI LÒNG ĐỌC HẾT PHẦN NÀY TRƯỚC KHI TỰ LẮP THEO CẢM TÍNH! Lắp có thể hơi “khó chịu” vì chỉ có đúng một (1!) cách làm đúng. Và đúng vậy, thứ tự các bước rất quan trọng. Làm theo các bước bên dưới:

• Mở hộp Bambu Lamp Kit và luồn phần USB cùng công tắc qua lỗ của bowl, để phần đèn nằm bên trong bowl. Nếu bạn dùng spotlight G4 thay thế, gắn dây và công tắc (nếu cần).

• Lắp sơ các phần của đèn theo hình 1. Ba cái support (1) và nút bịt phía sau (2) cần ghép lại như ở hình 2. Để chắc hơn, thêm một giọt keo hoặc resin rồi chờ cure theo thời gian khuyến nghị.




• Khi cụm đã lắp sơ xong, bóp nhẹ để ba support khép lại rồi đưa qua lỗ của bowl lớn. Nhớ canh dây đi đúng như thiết kế. Đẩy nhẹ các “bolt” của plug vào lỗ. Sau đó gắn end cap (3) vào.



• Giờ có thể gắn phần LED vào lamp holder (4). Cách làm: vặn ra nắp nhôm của cụm LED, lấy phần nhựa ra và lắp các con ốc đi kèm LED kit vào. QUAN TRỌNG: Trên lamp holder có một vị trí có khoét rãnh nhỏ để đi dây. Đảm bảo dây hướng về phía đó. Nếu bạn dùng spotlight G4, đặt nó vào adapter rồi ấn vào lamp holder (4).




• Khi phần LED đã ráp xong, ghép hai cụm lại với nhau: đẩy ba support vào ba lỗ vuông. Đảm bảo cái support có móc giữ dây được canh thẳng với dây. Mình cũng khuyên thêm keo/resin ở đây để tăng độ chắc.

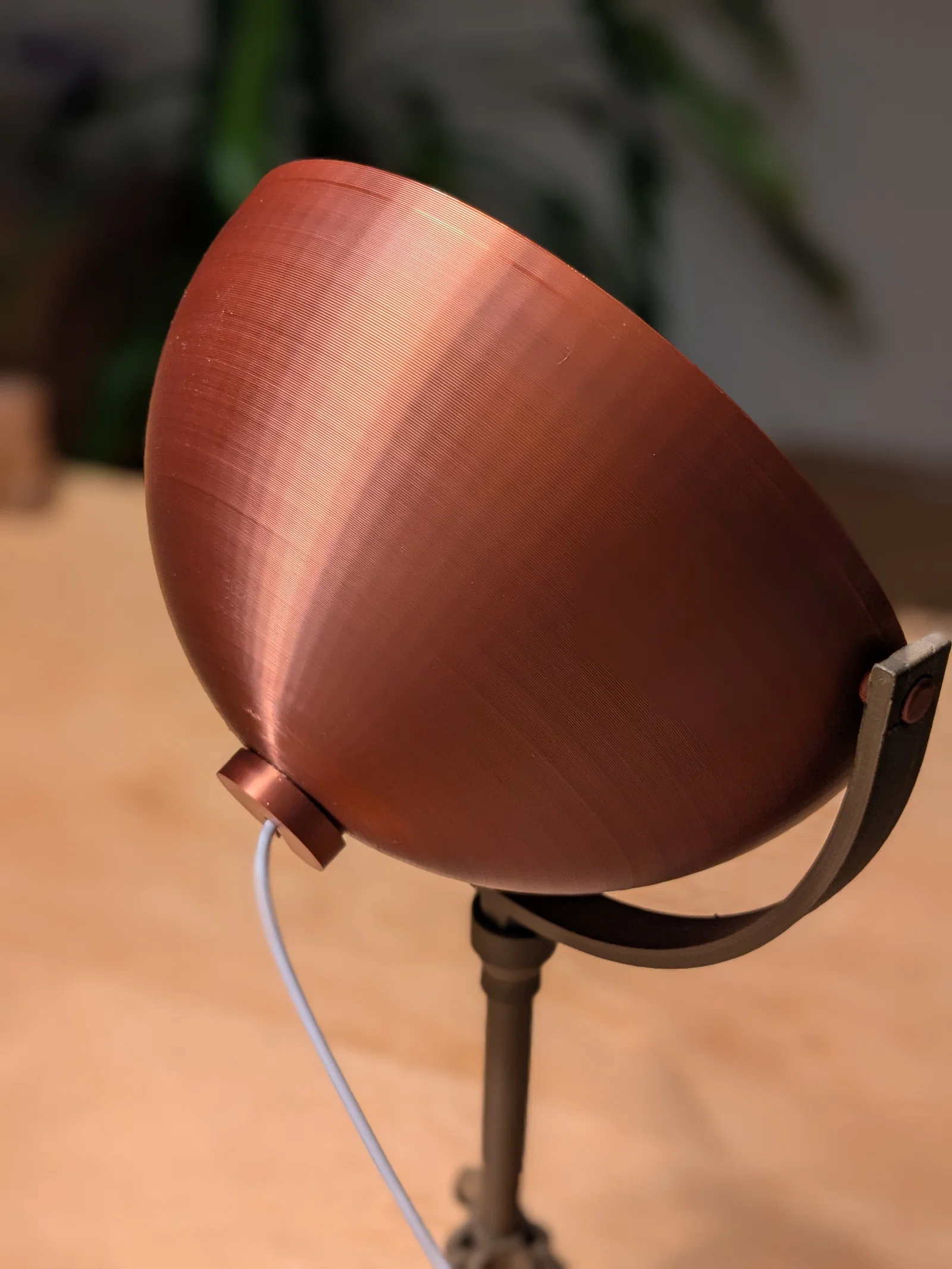

• Gắn bowl lên phần bản lề (plate 3) bằng cách ấn nhẹ các “bolt” ngoài vào lỗ. Chậm rãi thôi để tránh gãy chi tiết.

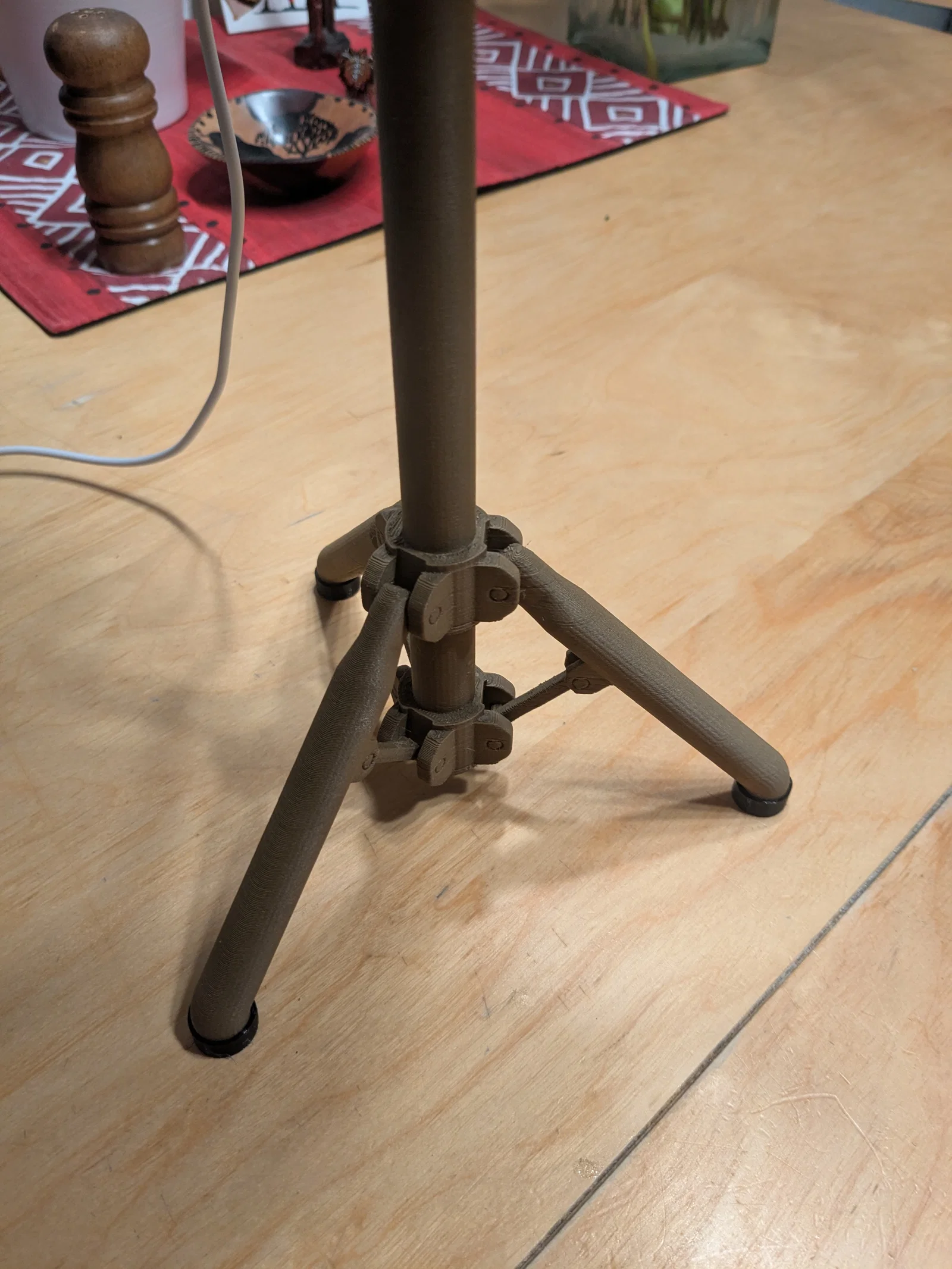

• Nếu bạn có in chân cao su TPU (tùy chọn), gắn chúng vào tripod. Sau đó dùng chi tiết connector trên plate 3 để ghép tripod với phần còn lại của đèn.

Thông tin thêm:

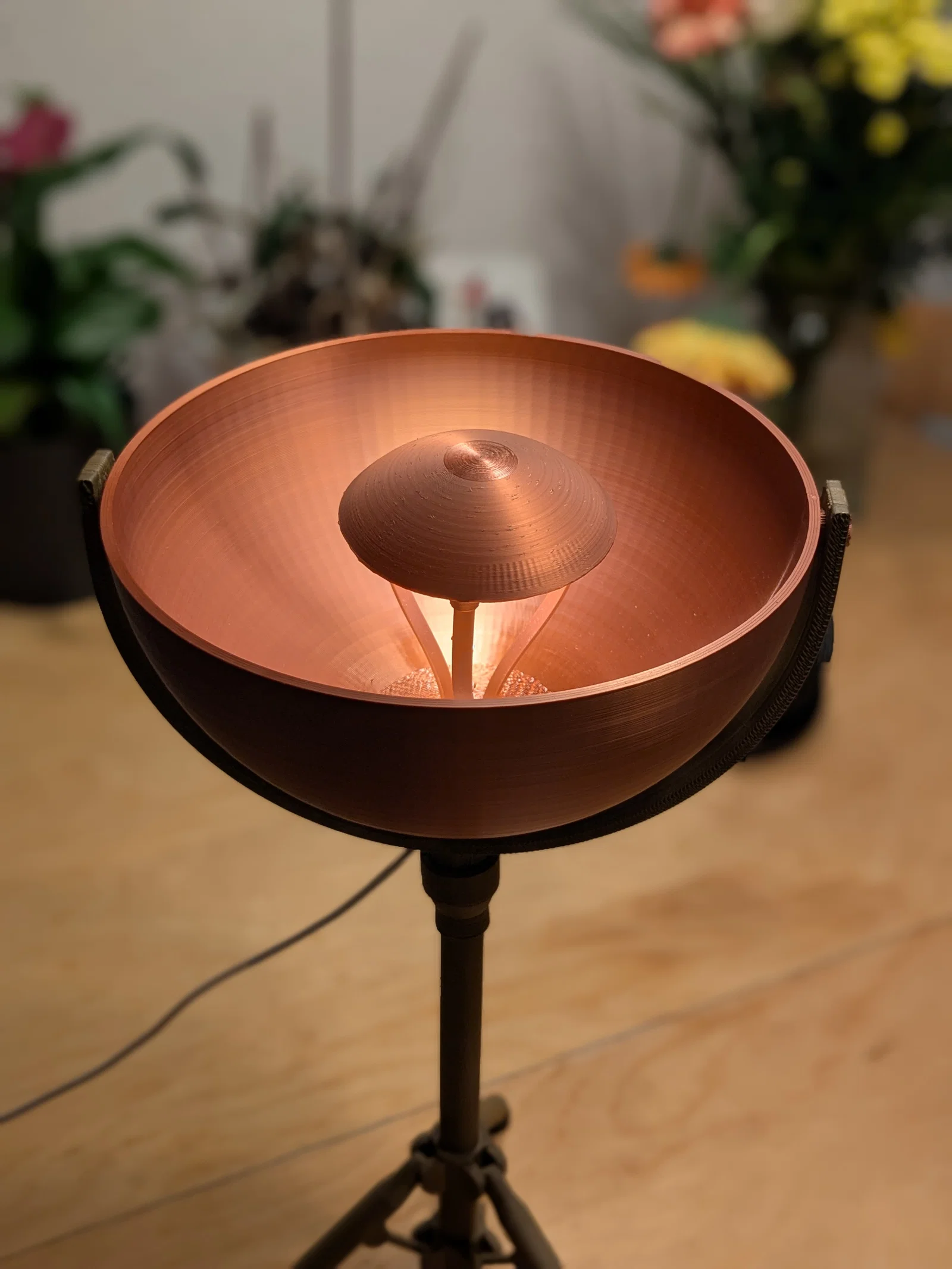

Nếu vì lý do nào đó bạn không muốn dùng silk filament, bạn hoàn toàn có thể in bằng PLA thường và sơn phản quang mặt trong của bowl. Theo kinh nghiệm của mình, sơn xịt màu vàng (gold) cho hiệu ứng tốt nhất, xem bên dưới. Đừng quên phủ thêm một lớp clear coat sau khi sơn màu kim loại, nếu không lớp màu có thể xuống nhanh.

Mình thấy Bambu Lamp Kit khá đáng tiền cho project này, nhưng ánh sáng hơi thiếu nếu bạn muốn chiếu sáng cả phòng cho “đủ đô”.
