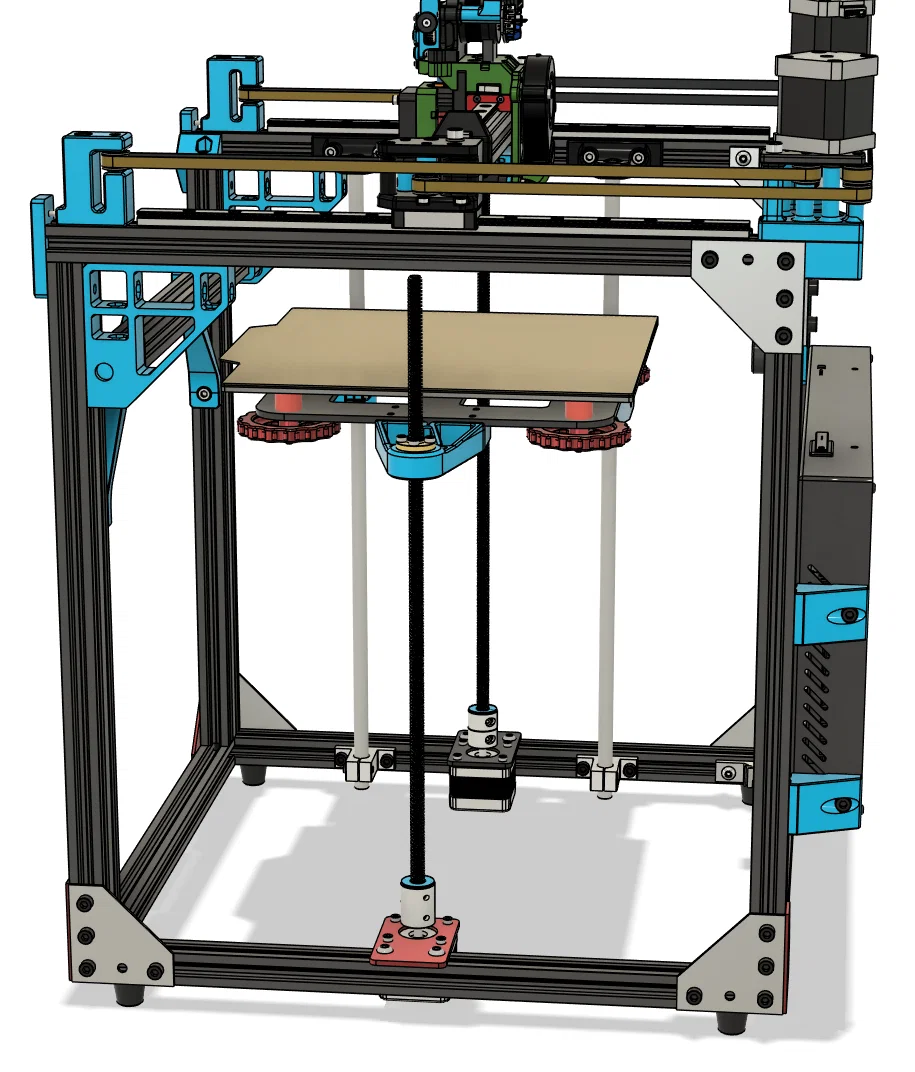

Ender 5 ZeroG Mercury One Dual-Z

Về cơ bản, bạn chỉ cần thêm một bộ lead screw thứ hai cùng loại, motor, mount và coupler. Mình khuyên nên mua 2 cây lead screw một lần, vì mình từng khá khó tìm được một cây khớp đúng với lead screw zin của Ender 5.

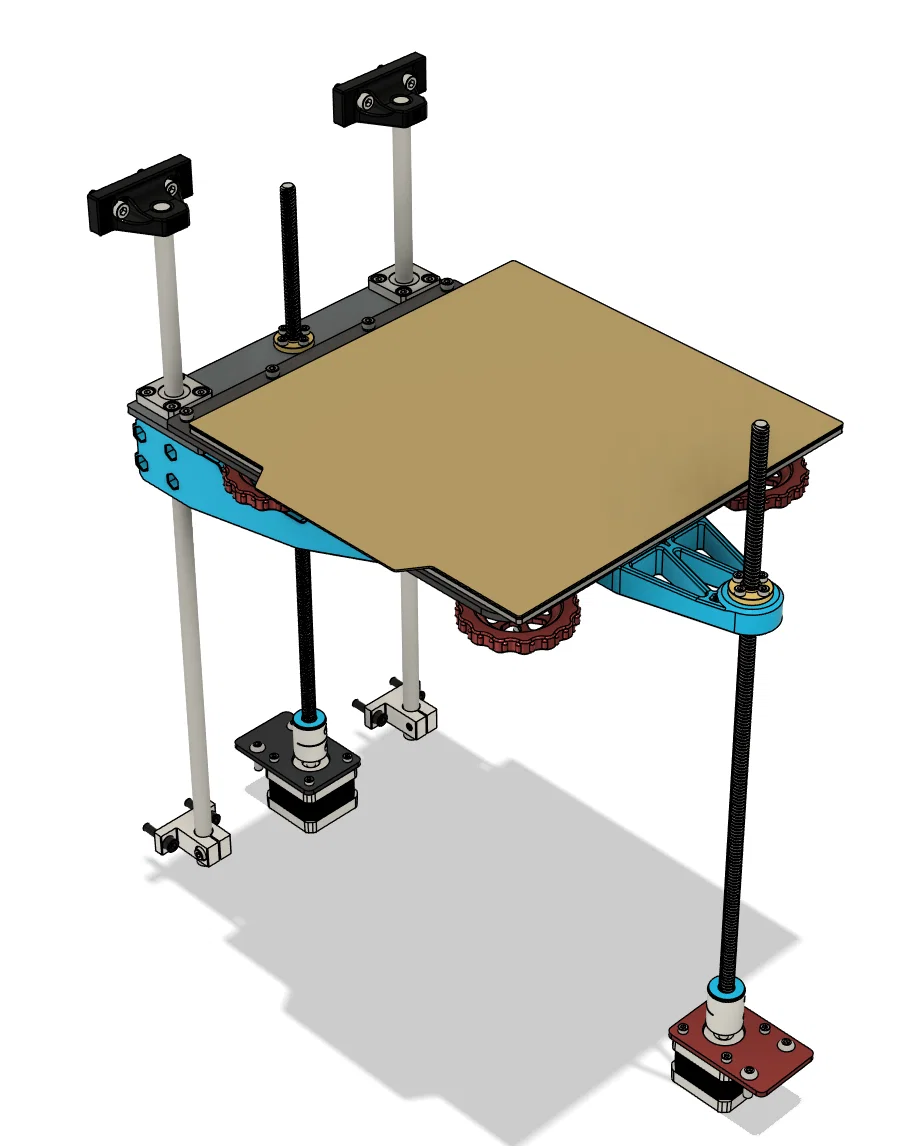

Mình có vài ý tưởng để thay cái cụm bed bị “lỏng lẻo” bằng giải pháp dual lead screw. Sau vài ý tưởng hơi phức tạp, mình thấy nếu chỉ thêm một lead screw (không cần linear rails) thì vẫn có thể tận dụng phần lớn hardware sẵn có mà cho kết quả ổn. Hiện tại chạy rất ngon, kể cả bây giờ mình đã nâng cấp motion system khá nhiều và máy chạy “quăng quật” hơn.

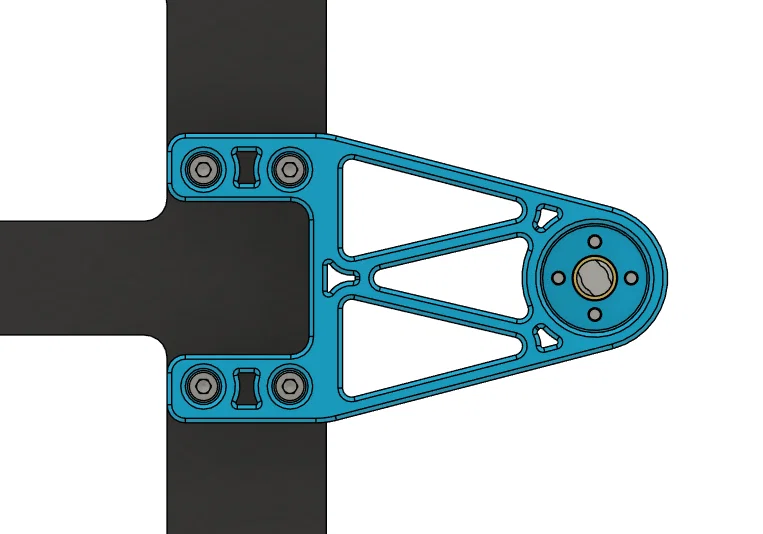

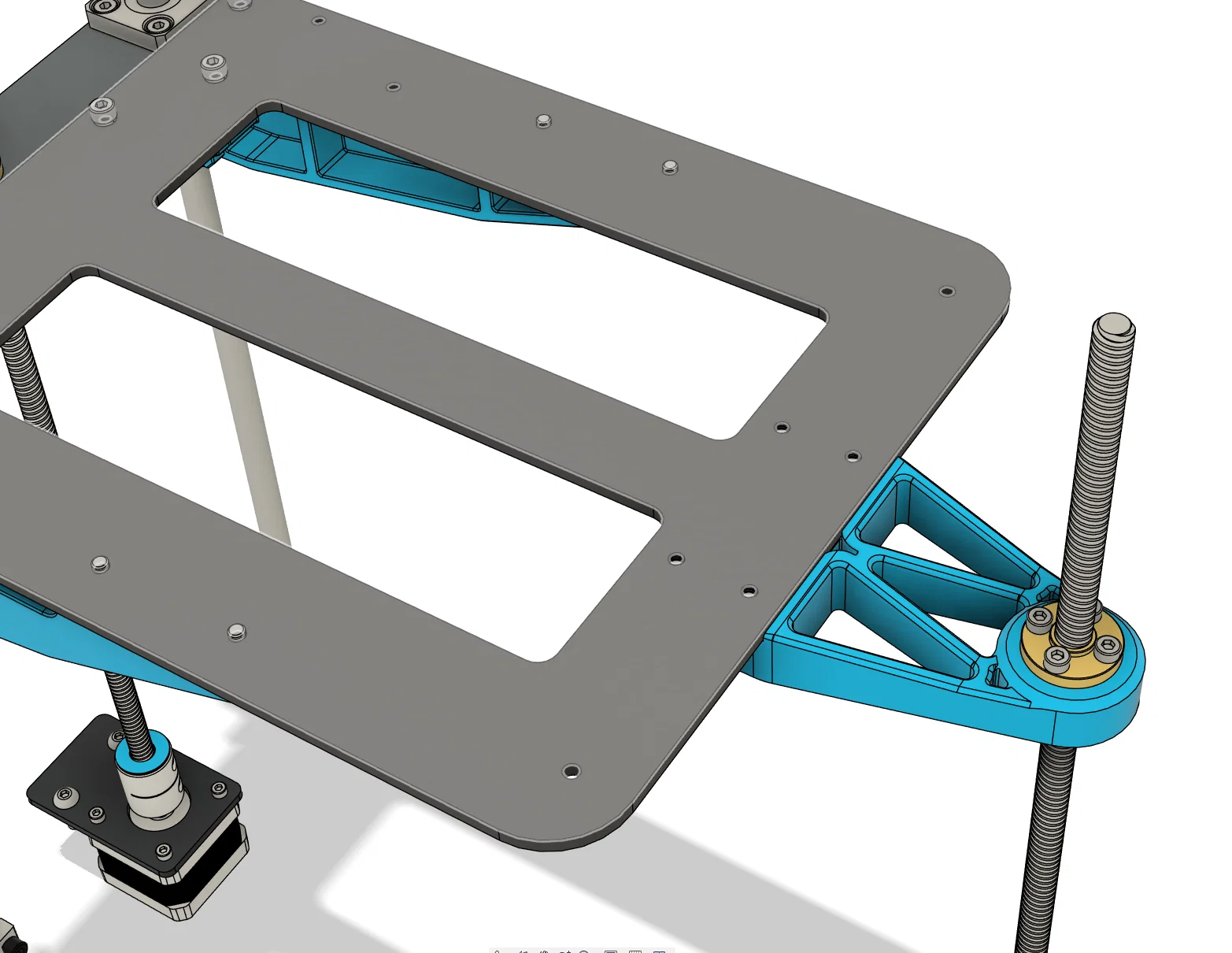

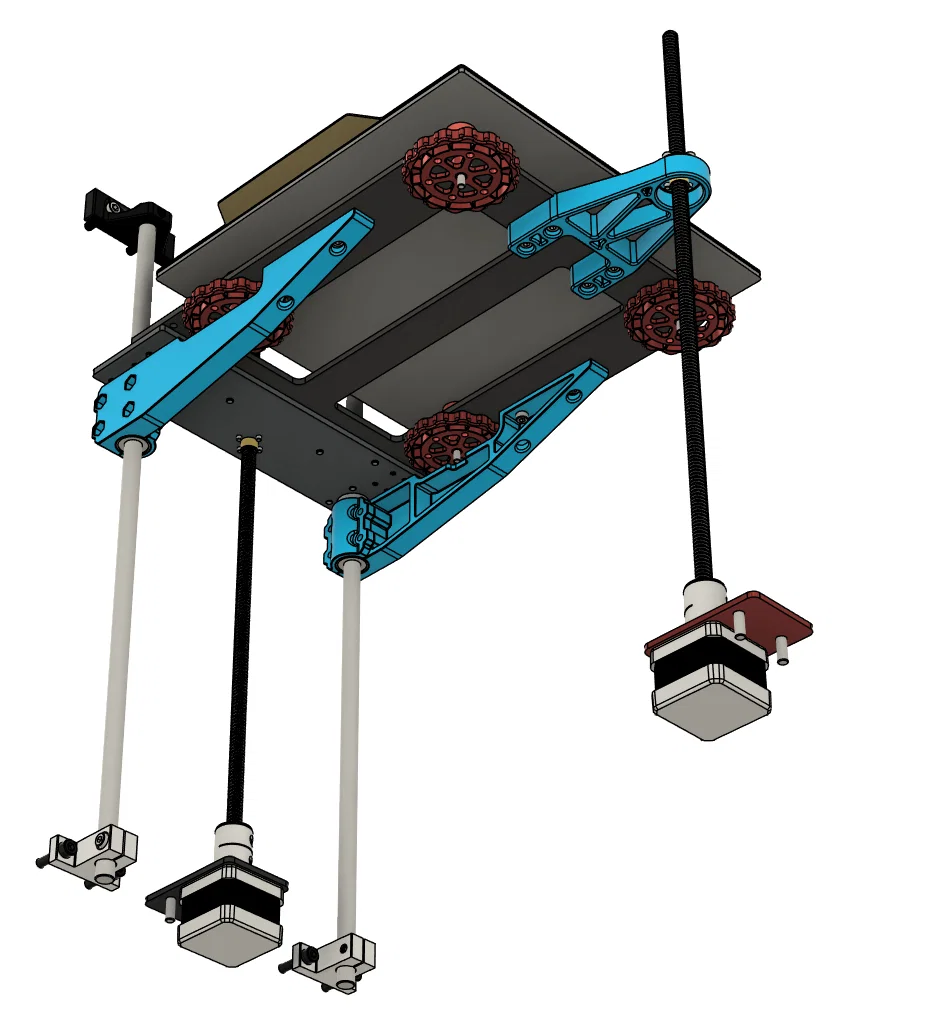

Phần bed support và bracket giữ lead screw được siết bằng vít M4, taro trực tiếp vào tấm plate. Đây là giải pháp cứng cáp nhất. Mình không tìm được nguồn của bed support, nhưng có thể bạn sẽ không cần tới nó — mình lắp sẵn rồi nên cứ để vậy.

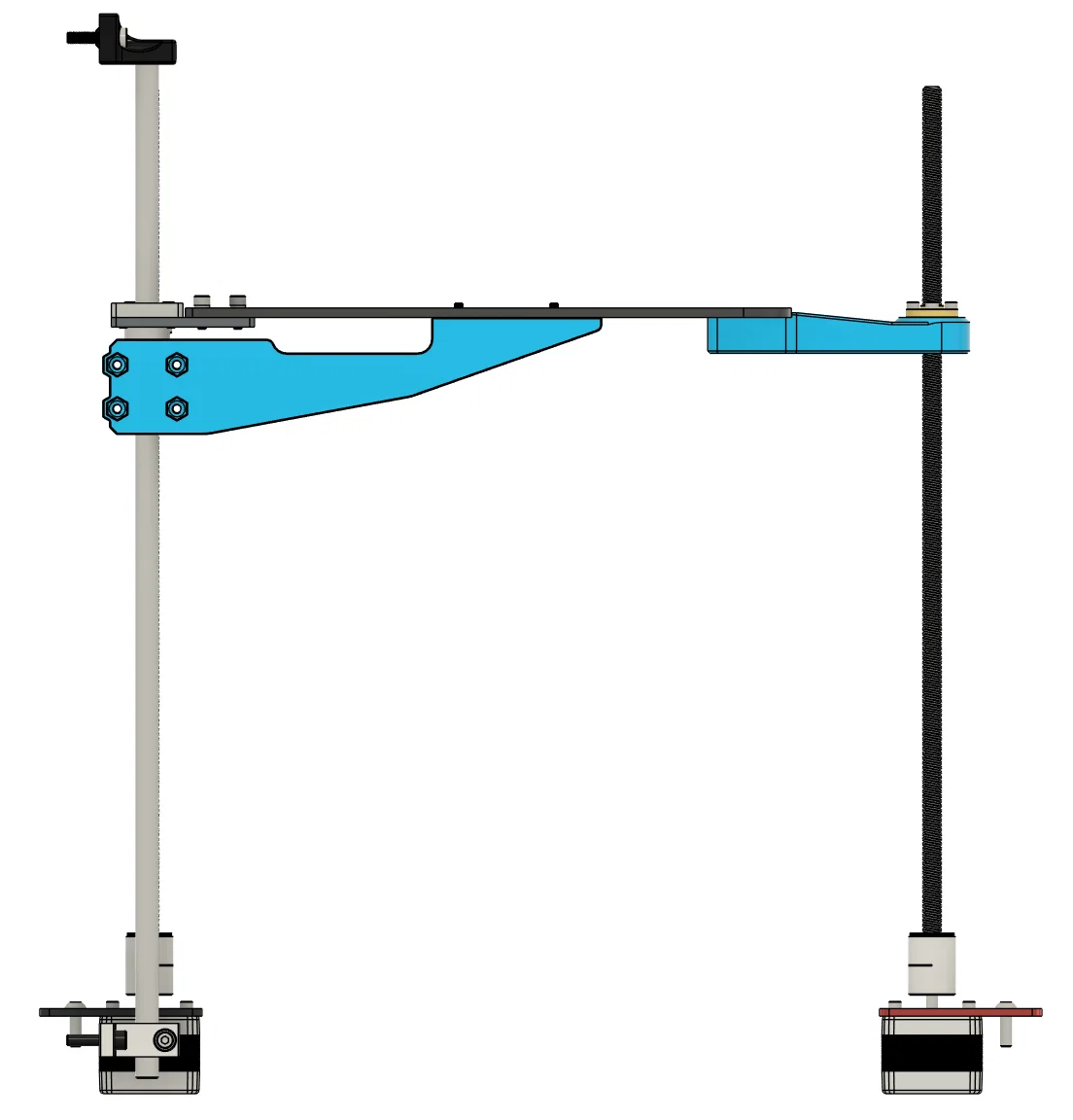

Các T8 leadscrew nut được đặt đúng cùng một cao độ để canh chỉnh dễ hơn.

In 3D: Mình không dùng support mà dùng bridging ở mặt dưới của T8 nut. Vì vậy các lỗ sẽ bị “đóng” lại bằng một lớp 0.2mm. In xong chỉ cần dùng tua vít hoặc mũi khoan chọc/đục xuyên qua là được.
