DIY Simagic P-HPR Neo Clone – Bản DIY module rung haptic giá rẻ

Giải pháp thay thế P-HPR Neo chỉ $3

Sau khi tìm hiểu bên trong module rung haptic Simagic P-HPR Neo có gì, mình phát hiện nó chủ yếu chạy bằng một motor quay đơn giản kèm flywheel. Từ đó mình làm ra một bản DIY giá rẻ, cho chức năng tương đương nhưng chi phí chỉ bằng một phần rất nhỏ.

Dự án này bao gồm:

• Bộ file vỏ in 3D đầy đủ (không cần supports, nhưng in đẹp hơn nếu dùng tree supports)
• Danh sách linh kiện chi tiết kèm link mua đồ giá mềm
• Hướng dẫn lắp ráp từng bước có hình minh hoạ
• Sơ đồ đi dây để tương thích với Simagic controller

Bạn cần chuẩn bị

• RK-370 8500 RPM 24V single-axis vibration motor ($1~ USD)
• 2pin DC Male Power connector (5.5mm x 2.5mm) ($1.30~ USD)
• 2× heatset inserts 2.5mm
• 2× ốc lục giác 2.5mm dài 10mm
• Bộ dụng cụ hàn cơ bản
• Có sẵn máy in 3D

Tính năng

Module haptic DIY này mang lại:

• Rung phản hồi lực (force feedback) gần như tức thì
• Cảm giác mặt đường thật hơn, tăng độ “đã” khi chạy
• Tương thích cùng các tham số telemetry như bản chính hãng
• Chạy được với SimHub và Simpro

Tương thích

Module haptic DIY này chạy mượt với:

• Simagic controller tiêu chuẩn (đi kèm series P1/2000)
• Pedals P1000 và P2000
• SimHub (hỗ trợ native)

Rất hợp cho anh em sim racer muốn tăng immersion nhờ haptic feedback mà không cần bỏ hơn $50+ (NZD) cho hàng chính hãng. Thiết kế nhỏ gọn, nhẹ, và cho cảm giác rung chạm (tactile feedback) tương đương bản gốc.

Thời gian làm khoảng 1–2 tiếng tuỳ tay nghề. Tổng linh kiện có thể đặt online tầm $3.

Hướng dẫn lắp ráp

1. Hàn dây âm (-) và dương (+) của barrel jack connector loại có pigtail vào dây âm (-) và dương (+) của vibration motor.

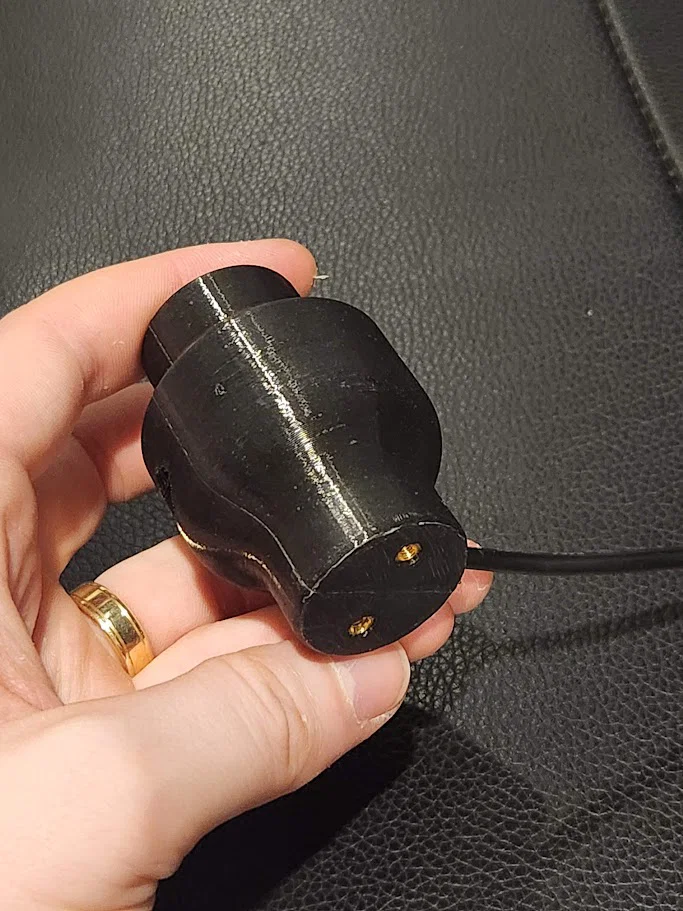

2. Ép heatset inserts vào một nửa vỏ (shell) của HPR.
3. Luồn dây motor đi ra phía đáy vỏ theo phần khoét sẵn.

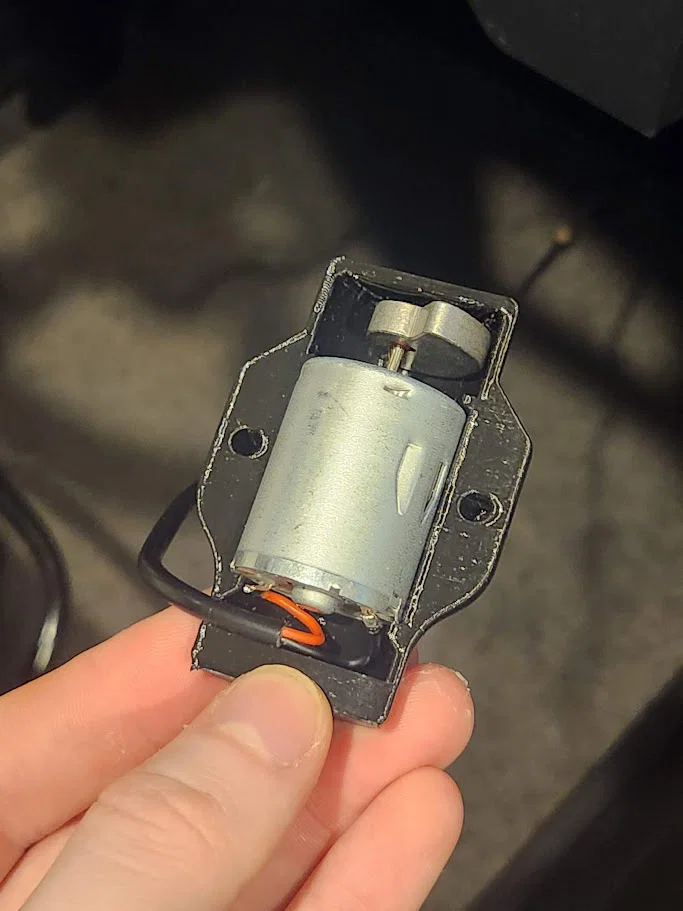

4. Đặt motor vào trong, rồi bắt 2 nửa vỏ lại bằng ốc lục giác 2.5mm dài 10mm.
5. Cắm vào Simagic controller là chạy được liền!

Lưu ý quan trọng

Thiết kế này được làm để dùng với adapter này:

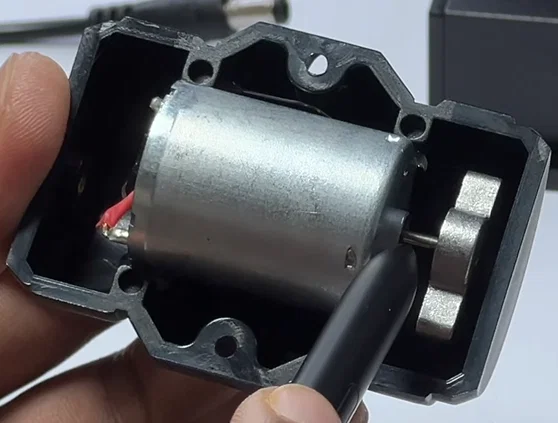

Ảnh cuối là phần ruột bên trong của Simagic P-HPR Neo chính hãng
