Jig cắt vuông 200mm gắn nam châm (200mm Magnetic Crosscut Jig)
Jig cắt vuông 200mm gắn nam châm cho handsaw, tạo cữ 90° chắc chắn giúp cắt chuẩn và đều. Hỗ trợ nam châm 12×3mm; pause ở layer 14 để nhét nam châm khi đang in. File mặc định cho người thuận tay trái (có thể mirror).
Mô tả

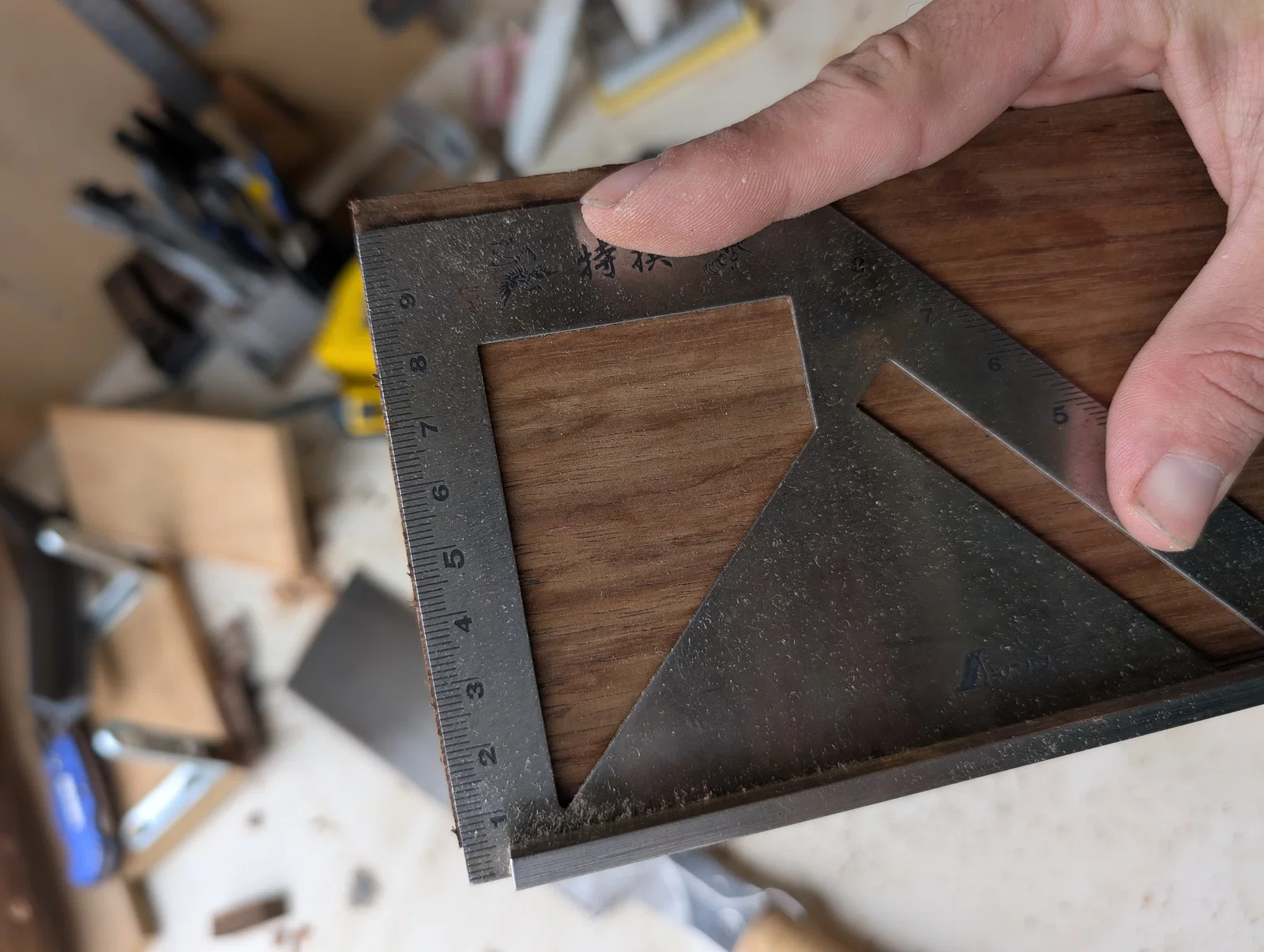

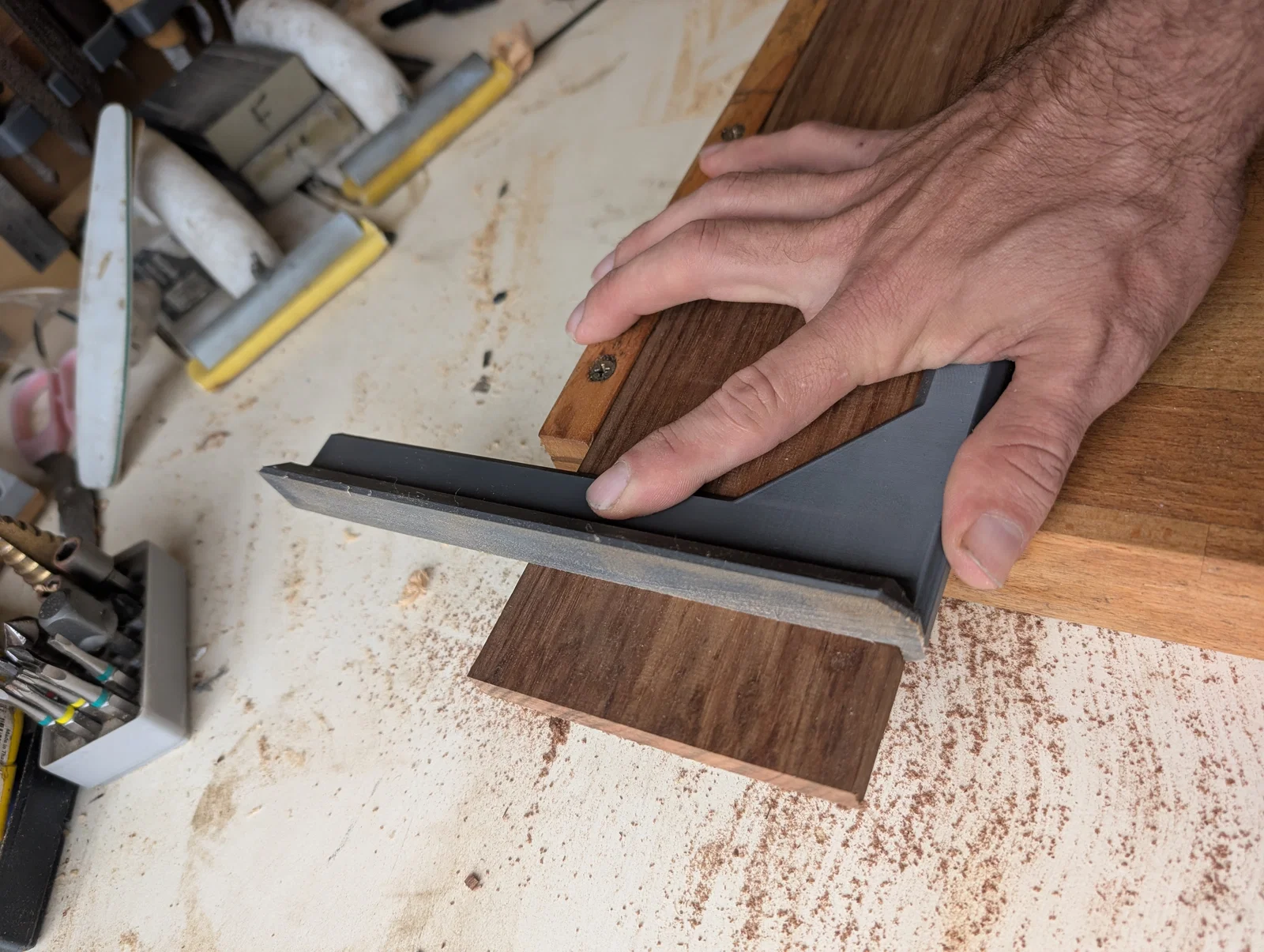

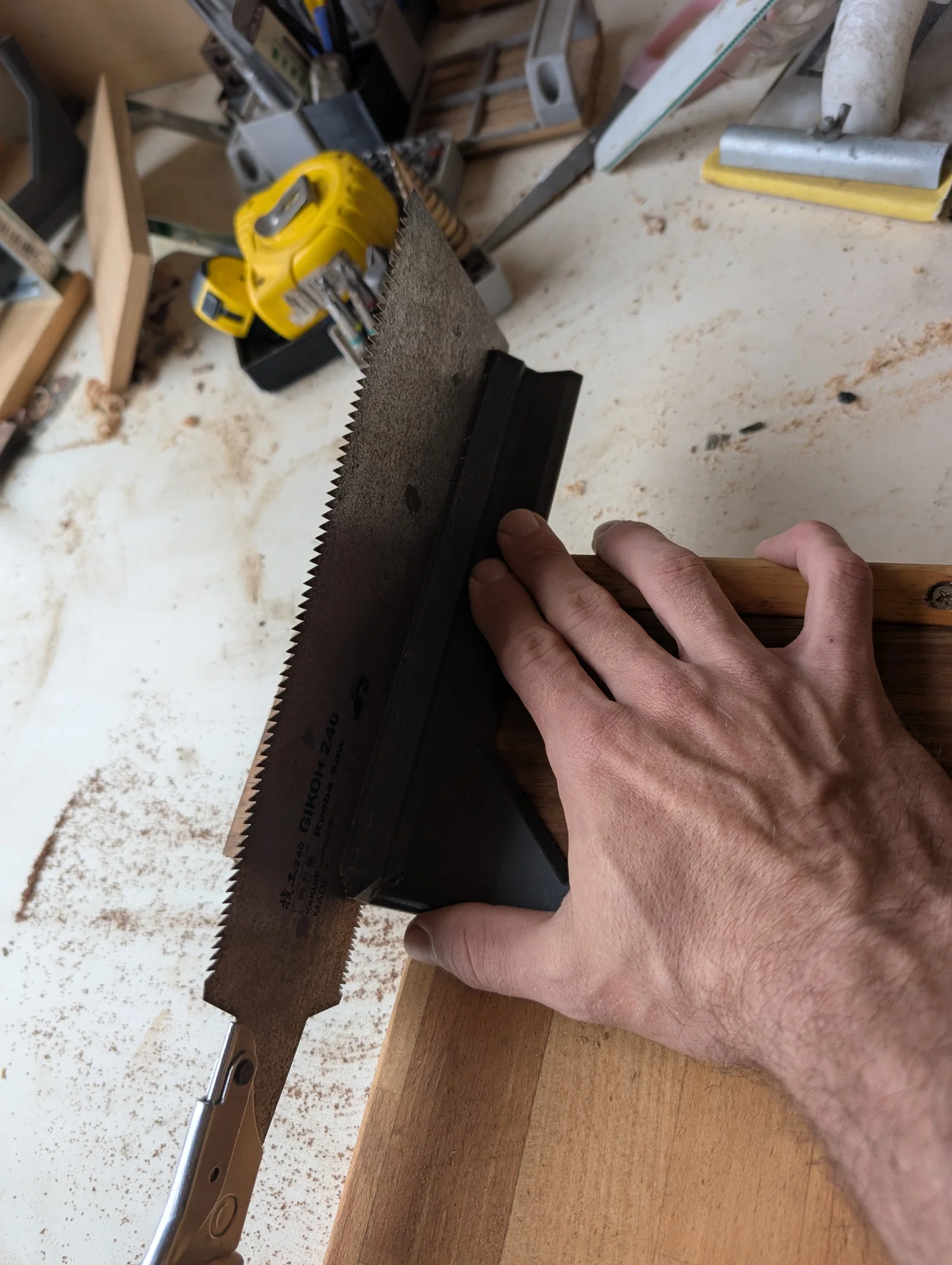

Cái crosscut jig 200mm này cho bạn một cữ dẫn 90° chắc chắn cho cưa tay (handsaw), giúp đường cắt chính xác và đều hơn. Thiết kế dành cho nam châm đường kính 12mm, dày 3mm, nhưng nếu bạn dùng nam châm nhỏ hơn mà lực hút đủ mạnh thì vẫn ổn.
Mặt chuẩn (reference face) sẽ được in úp xuống để bề mặt phẳng theo đúng độ phẳng của bed. Mình in ở layer height 0.3mm – nhớ pause ở layer 14 để nhét nam châm vào, tạo kiểu “captive fit” ngay trong lúc in. Khuyên dùng mouse ears hoặc brim vì mẫu dài và hẹp dễ bị cong vênh/nóc khỏi bed – dù mấy cục nam châm bị “nhốt” trong print cũng sẽ giúp giữ lại phần nào.
Mặt chuẩn (reference face) sẽ được in úp xuống để bề mặt phẳng theo đúng độ phẳng của bed.
Quan trọng: Trước khi in nhớ cân nhắc bạn cưa tay trái hay tay phải – file này dành cho người thuận tay trái, còn nếu bạn thuận tay phải thì mirror là xài được.
Đơn giản, hiệu quả, rất hợp để cải thiện độ chuẩn khi cắt mộng/ghép tay.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
