LDUK v6 - Dao rọc giấy siêu nhẹ (Light Duty Utility Knife)

Miễn trừ trách nhiệm (đọc kỹ)

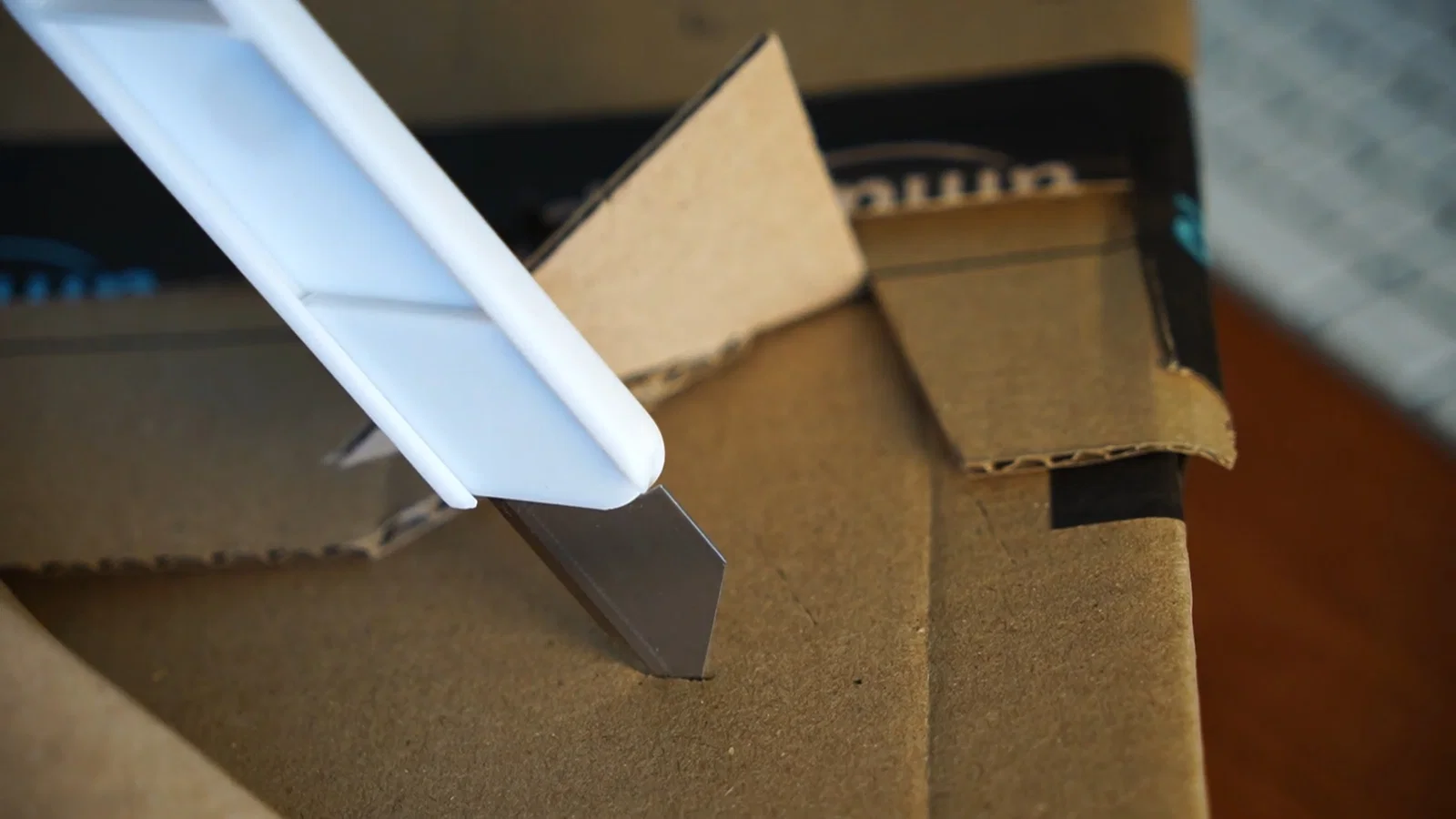

LDUK (Light Duty Utility Knife) được thiết kế cho các việc nhẹ như rọc thư hoặc mở bưu kiện. Mẫu này dùng lưỡi dao utility tiêu chuẩn, cực kỳ bén! Hãy thao tác cẩn thận, để xa tầm tay trẻ em, và luôn thu lưỡi lại khi không sử dụng. File này được chia sẻ miễn phí “as-is” chỉ với mục đích cung cấp thông tin, không kèm bất kỳ bảo hành nào, như một thử nghiệm thiết kế. Nếu bạn quyết định in mẫu này, bạn tự chịu mọi rủi ro và hoàn toàn chịu trách nhiệm cho mọi chấn thương hoặc thiệt hại phát sinh từ việc in hoặc sử dụng con dao.

Mô tả

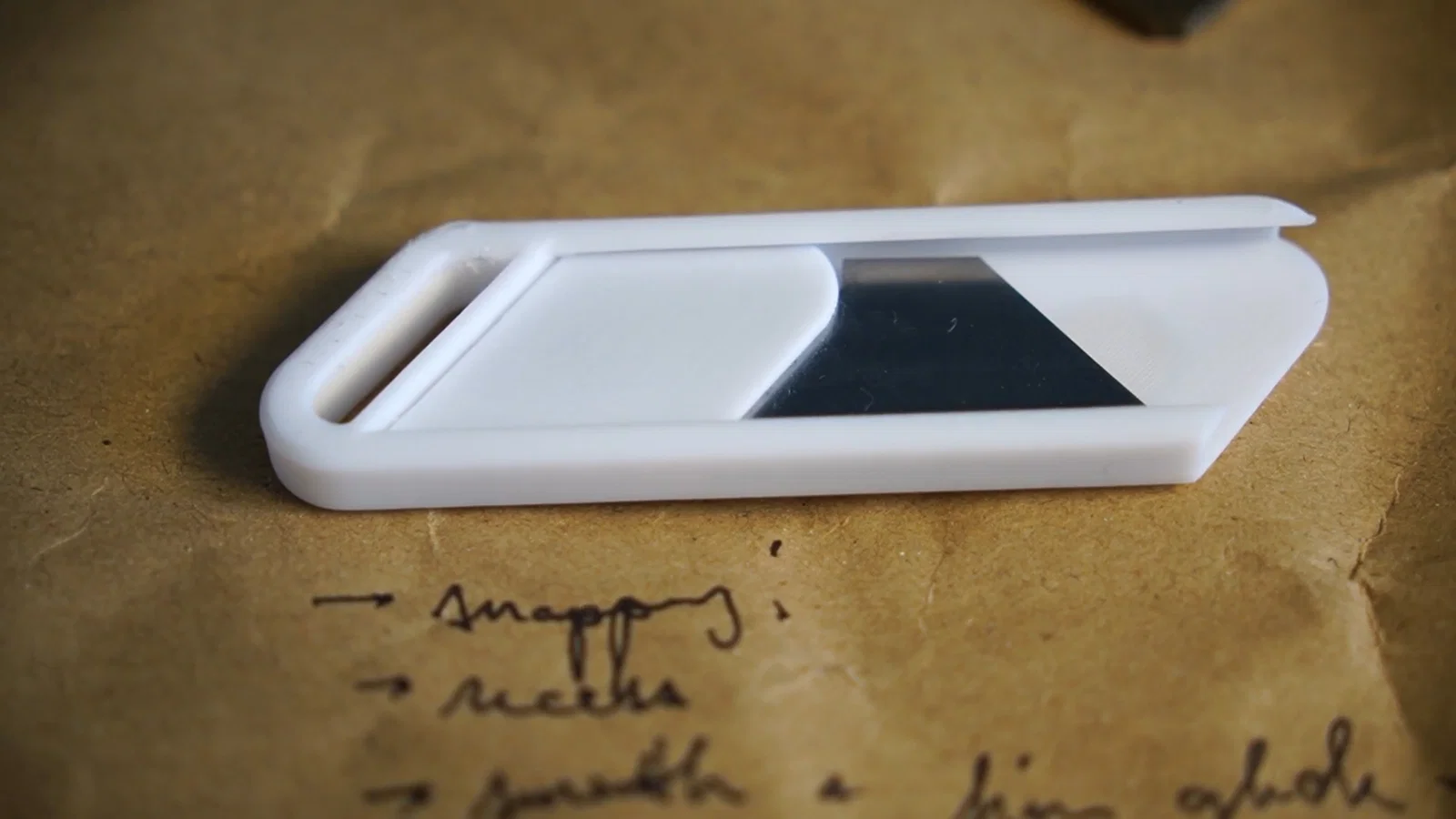

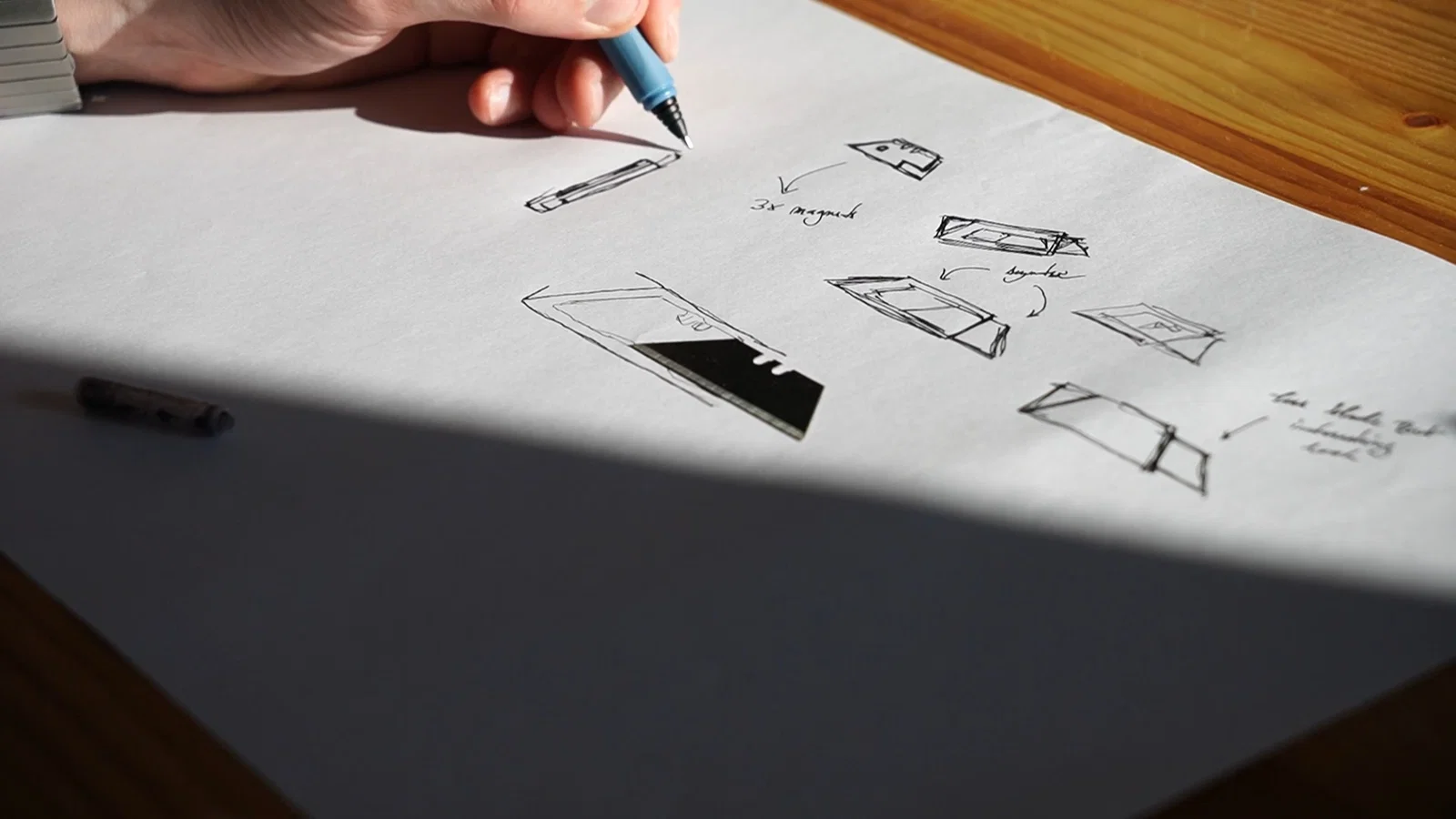

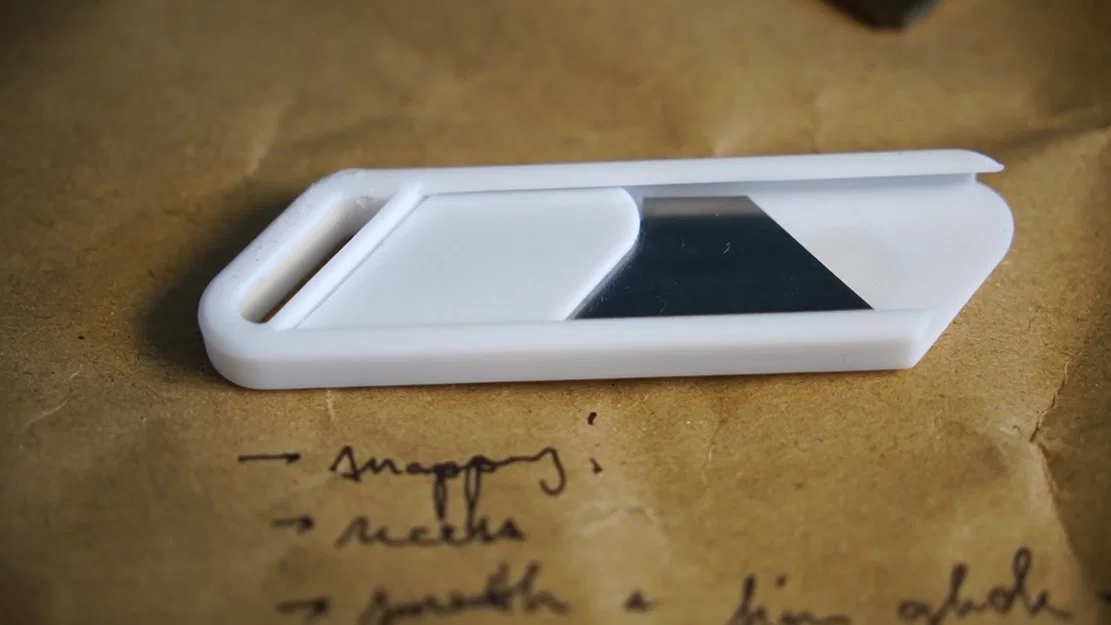

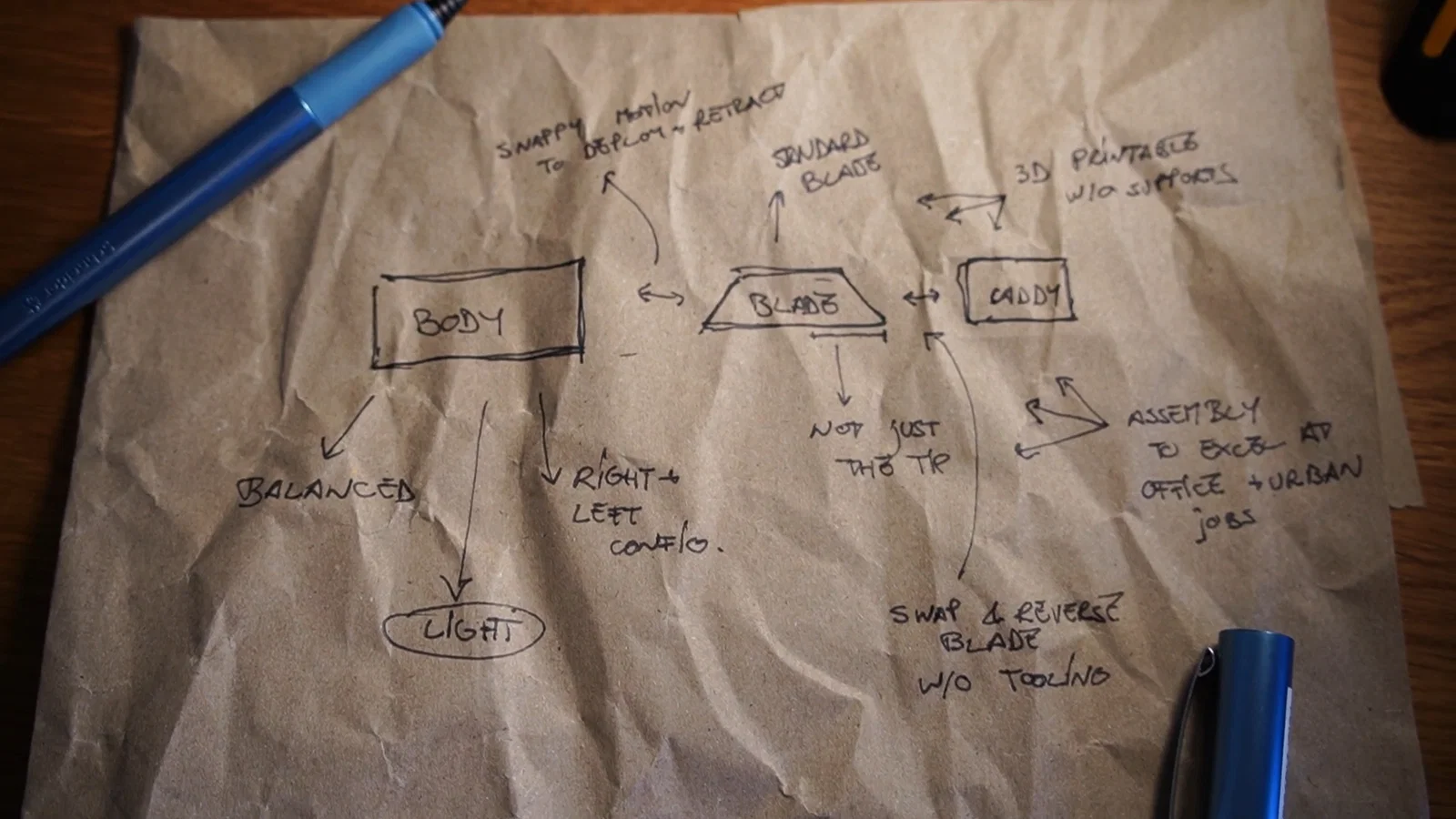

LDUK là một utility knife siêu nhẹ, có thể in 3D, dành cho các nhu cầu văn phòng và tác vụ đô thị hằng ngày. Ban đầu nó xuất phát từ sự bực mình vì thiếu dao utility cho người thuận tay trái, nhưng rồi phát triển thành nhiều hơn thế. Thiết kế đơn giản, đã tay khi dùng, và rất thực dụng. LDUK dùng lưỡi utility tiêu chuẩn, có cơ chế bật/thu lưỡi “đã”, và được tối ưu để in 3D nhanh, không cần support—thành ra rất dễ tiếp cận và tiện để thêm vào bộ đồ nghề của bạn.

Tính năng

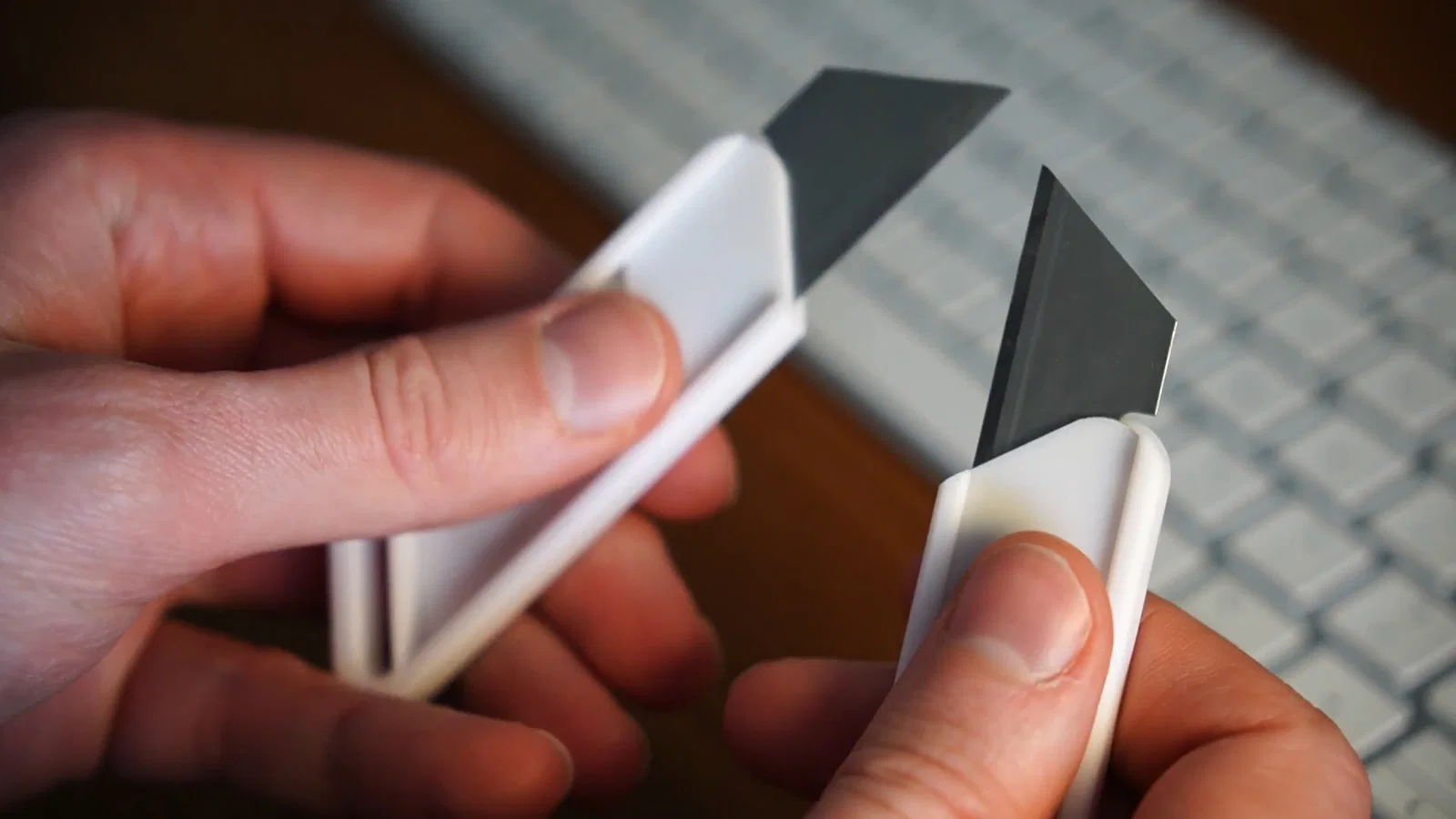

• Thiết kế dùng được hai tay (Ambidextrous): Có thể cấu hình để dùng tối ưu cho tay trái hoặc tay phải.
• Triển khai bằng nam châm (Magnetic Deployment): Hai nam châm nhúng giúp lưỡi trượt ra/vào mượt, ổn định và cho cảm giác rất “đã”.

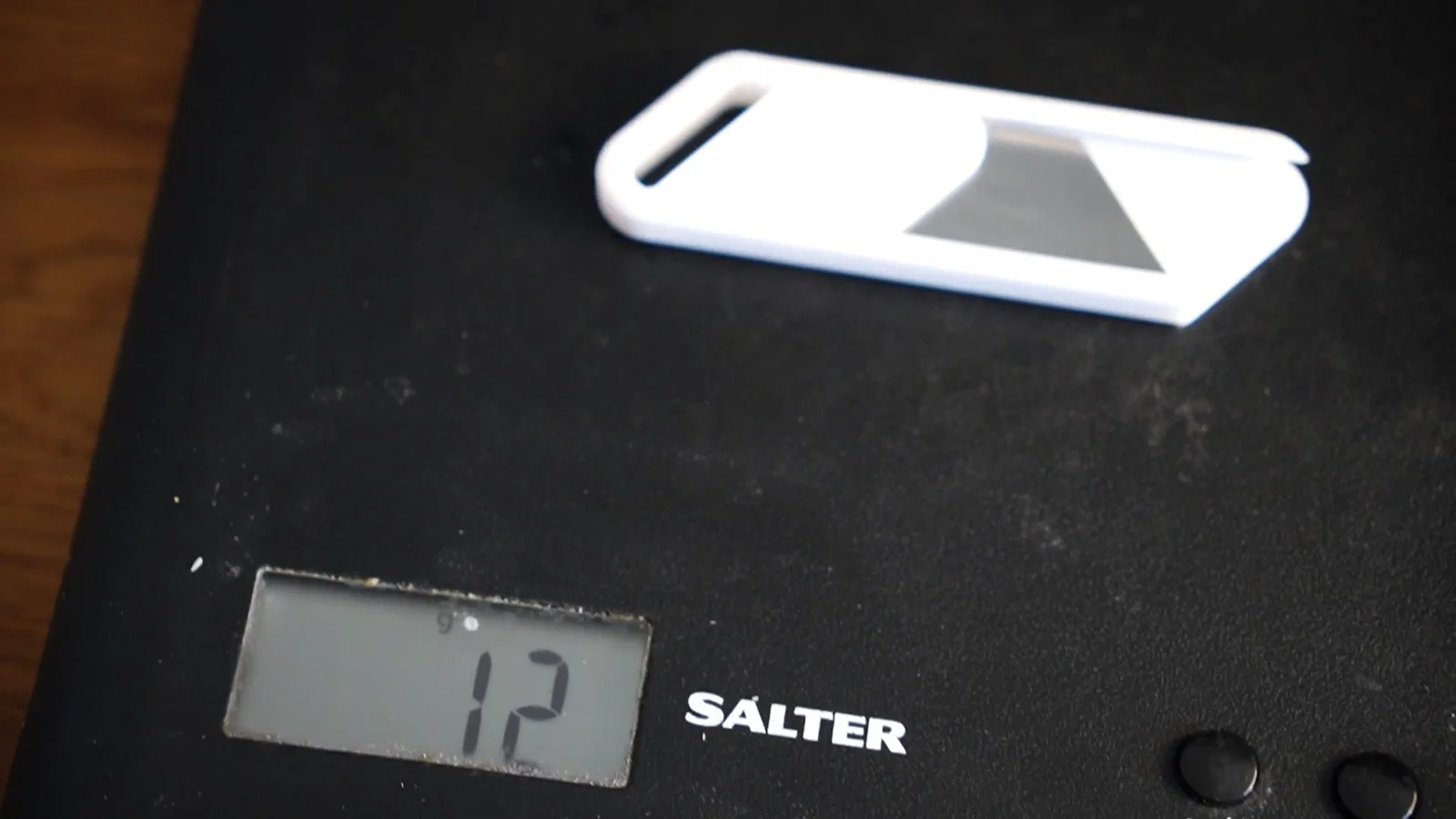

• Siêu nhẹ: Chỉ 12 gram (tính luôn cả lưỡi inox!).
• Thay lưỡi không cần dụng cụ (Tool-Free Blade Swap): Dễ dàng lắp, xoay, hoặc thay lưỡi utility tiêu chuẩn mà không cần thêm đồ nghề.
• Quan sát lưỡi: Có một ô khoét để bạn kiểm tra lưỡi đã vào đúng vị trí chưa.
• Bo cong công thái học: Mép bo tròn và vát (chamfer) tạo cảm giác cầm êm; đồng thời có chi tiết gợi ý vị trí lưỡi đi ra để an toàn hơn.
• Cất giữ bằng nam châm (Magnetic Storage): Có thể dính lên bề mặt kim loại để cất gọn, tiết kiệm chỗ.
• Thiết kế bền: Lưỡi được “treo” để không cọ trực tiếp lên nhựa, giúp tăng tuổi thọ dù in bằng PLA.

BOM

Bạn sẽ cần nam châm và đúng loại lưỡi cho mẫu này. Link Affiliate để lấy linh kiện (nếu bạn muốn dùng):

Component

Amazon US Link

Amazon UK Link

10x1mm neodymium magnets

https://amzn.to/3XYiQeN

https://amzn.to/4ikY6W3

60mm utility blades

https://amzn.to/4jqYvHk

https://amzn.to/4jdJ85p

Lưu ý: không phải lưỡi utility nào cũng giống nhau! Một số loại dài 63mm — loại đó sẽ không dùng được.

Ghi chú in ấn

• Bạn sẽ không cần support cho toàn bộ mẫu này. In PLA là ổn.
• Bạn có thể chọn cấu hình tay trái hoặc tay phải — phần body và caddy được thiết kế riêng theo vị trí ngón cái.
• Hướng in lý tưởng cho caddy là đặt nằm nghiêng (in on its side), nên bạn có thể thêm brim và làm sạch mép sau khi in để trượt cho mượt. Xem hình để biết hướng in mình khuyến nghị.
• Tùy slicer, layer height và thiết lập, bạn bắt buộc phải thêm PAUSE ngay trước khi phần “trần” của các khoang rỗng bên trong body được in đè lên — bước này cực kỳ quan trọng. Nếu chưa làm bao giờ, nhớ cẩn thận và xem tutorial trước.
• Cả hai nam châm trong body phải cùng chiều thì cơ chế mới hoạt động đúng như thiết kế!
• Đảm bảo hai nam châm đặt trong body được định hướng giống nhau!
• Hãy đảm bảo máy in đã được cân chỉnh kỹ, vì dung sai chặt là yếu tố then chốt để lưỡi trượt mượt. Nếu cơ chế bị sít, chà nhám nhẹ blade caddy hoặc chỉnh trong slicer (ví dụ: horizontal expansion).

Ghi chú lắp ráp

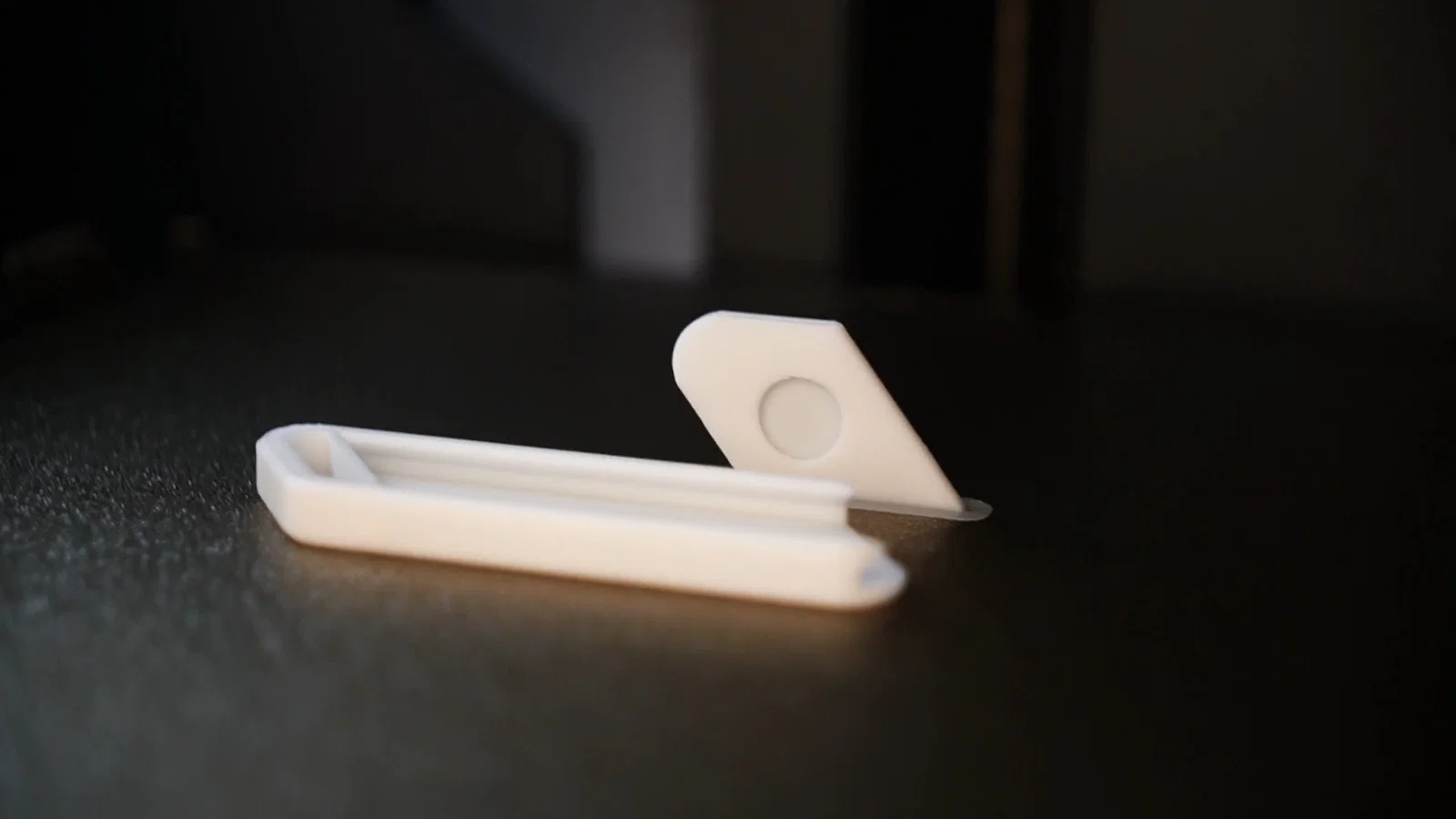

1. In body và blade caddy cho tay phải/tay trái (nhớ PAUSE và 2 nam châm trong body). Chuẩn bị một lưỡi utility tiêu chuẩn và một nam châm neodymium cho cụm caddy.
2. Trượt lưỡi vào caddy thật cẩn thận đúng chiều (ô cửa sổ sẽ cho bạn biết cần đẩy vào bao nhiêu cho tới khi chạm vách). Khi thao tác với lưỡi bén, luôn dùng bảo hộ phù hợp — nhất là vì dung sai in 3D đôi khi khó đoán!

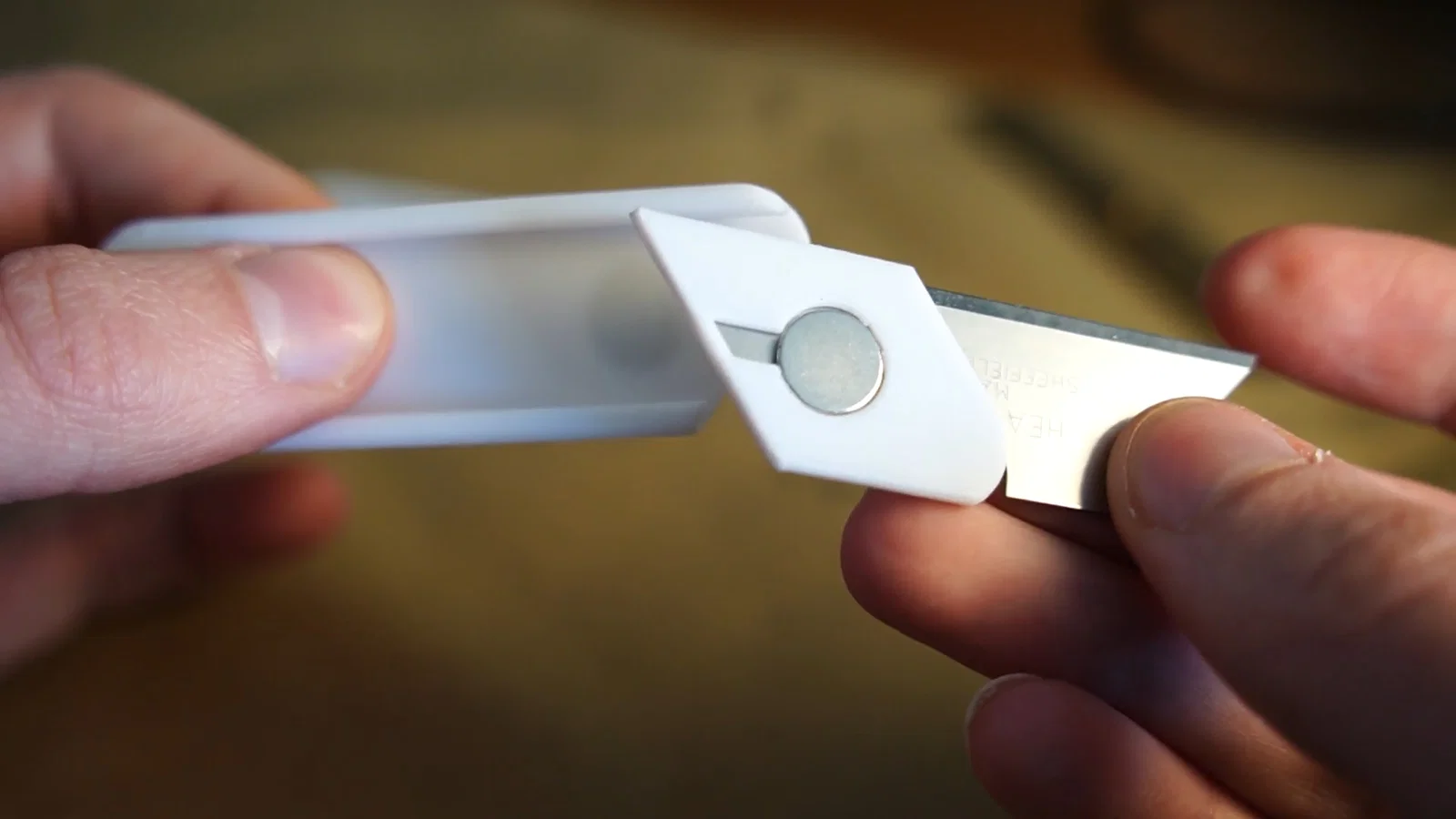

3. Khi lưỡi đã vào đúng vị trí, đặt một nam châm vào lỗ tròn trên caddy để nam châm nằm tì lên lưỡi.
4. Trượt cụm caddy + lưỡi vào trong body.
5. Nếu body không “hút” cụm này vào, có thể bạn cần xoay ngược chiều nam châm trong caddy.
6. Thử bật/thu lưỡi để đảm bảo chuyển động mượt. Nếu quá chặt, chà nhám nhẹ các cạnh của caddy.
7. Luôn thu lưỡi trước khi cất để tránh lộ lưỡi ngoài ý muốn. Nhớ là thiết kế này không có khóa lưỡi — dù nam châm đủ mạnh cho mục đích này, bạn vẫn nên luôn giả định rằng lưỡi có thể tự bật ra nếu bị tác động lực đủ lớn.

Cảm ơn bạn đã xem qua thiết kế của mình! Hy vọng bạn thích mẫu này. Luôn an toàn, và chúc in vui!
