Ngàm gắn xe đạp nhanh cho Garmin Fenix 5 Plus/5s/6/6s (Quick Release)

Mình kiếm hoài mà không thấy cái Bike Mount nào cho Garmin Fenix 5 Plus vừa nhanh vừa gọn kiểu như Quick Release Mount của Forerunner 935. Nên mình quyết định tự thiết kế một cái.

Mình có 8 mẫu thiết kế:

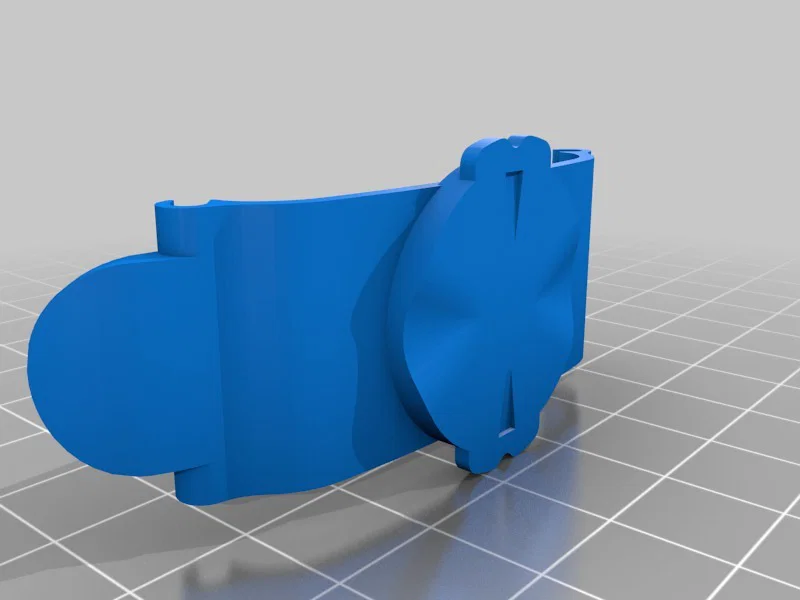

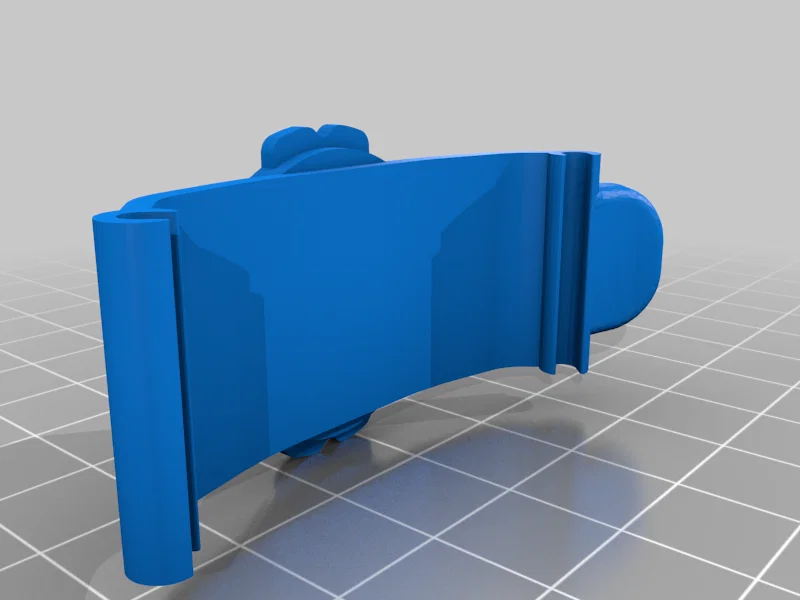

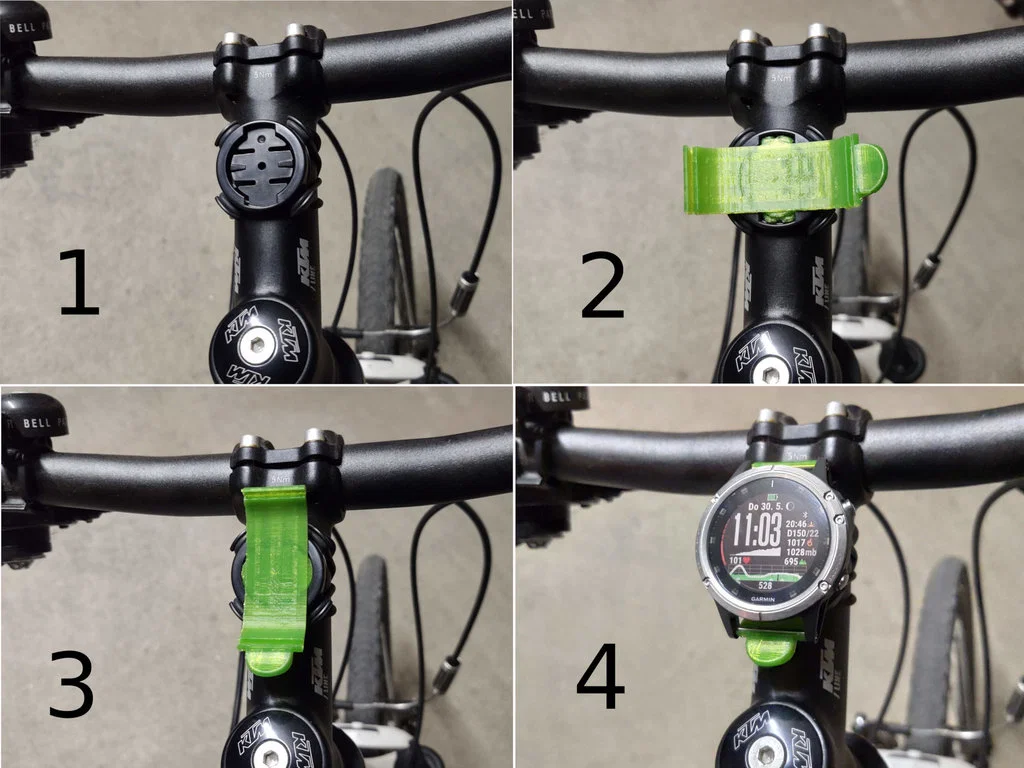

• Mẫu 1 cho F5P và cái Quick Release Mount plate của FR935 ("GarminF5PMount-QRM.stl")

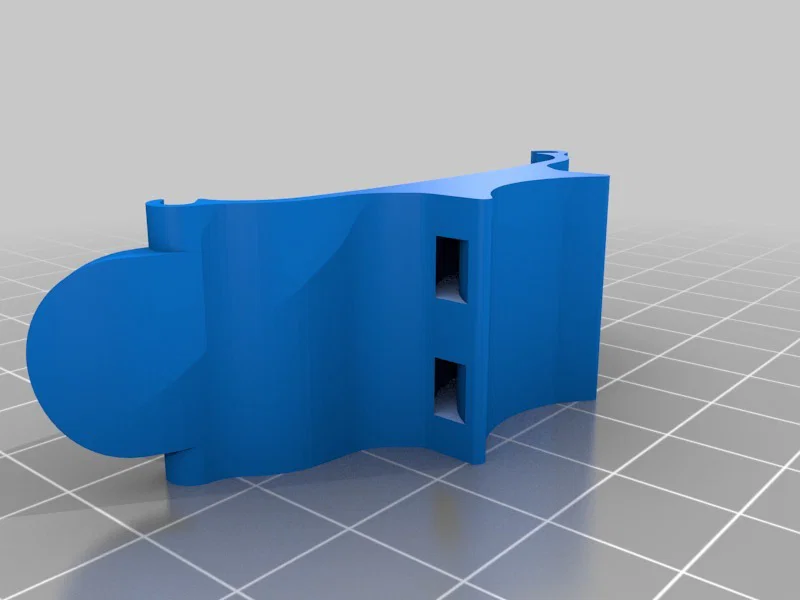

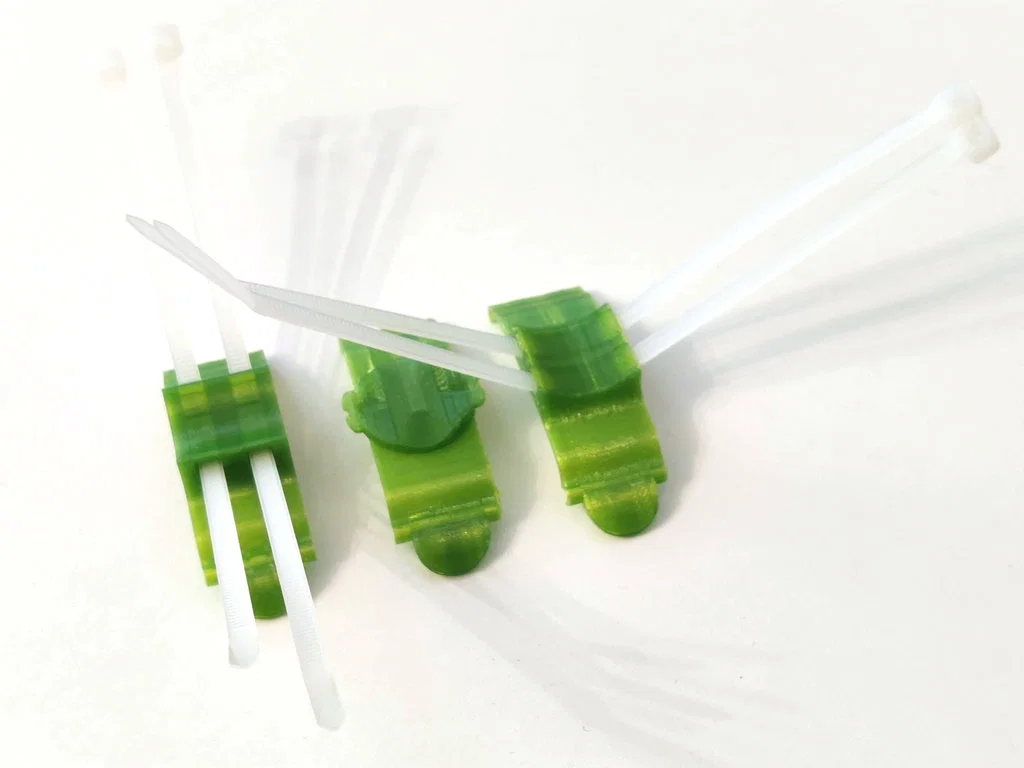

• Mẫu 2 để gắn F5P lên ghi-đông (đường kính ~25mm "GarminF5PMount_Handlebar.stl" có lỗ 5x1,5mm để luồn dây rút)

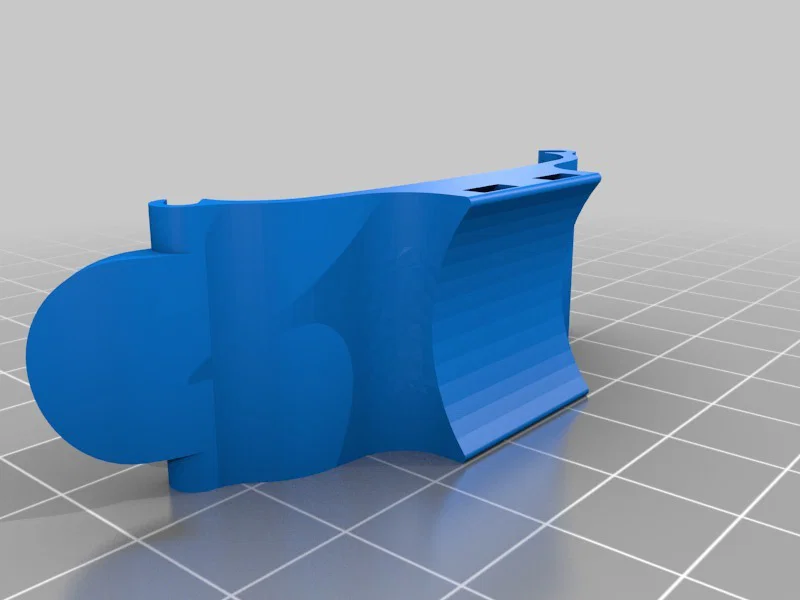

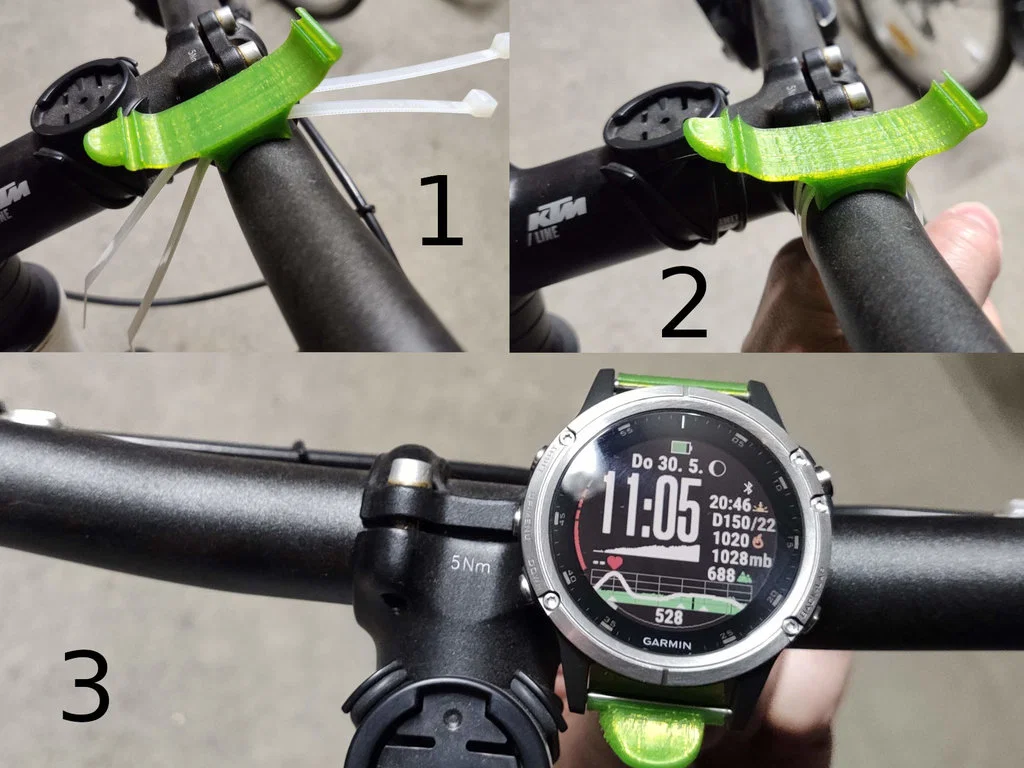

• Mẫu 3 để gắn F5P lên cổ pô/handlebar stem (đường kính ~32mm "GarminF5PMount-HandlebarStem.stl" có lỗ 5x1,5mm để luồn dây rút)

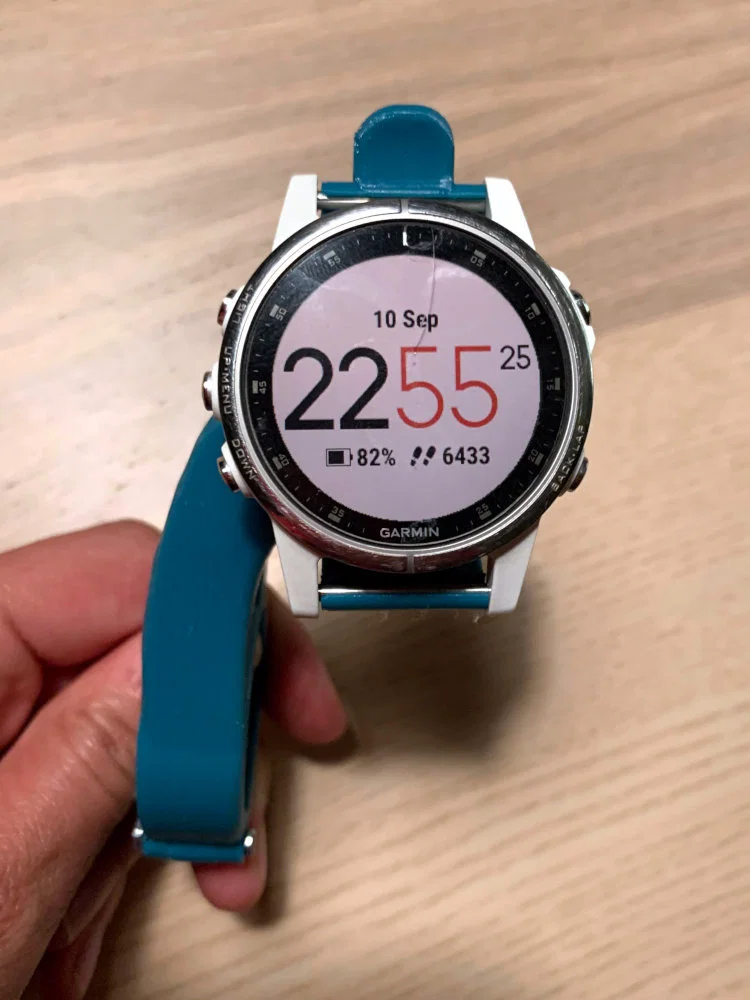

• Mẫu 4 cho F5s và Quick Release Mount ("GarminFenix5s_QRM.stl")
• Mẫu 5 để gắn F5s lên ghi-đông (đường kính ~25mm "GarminFenix5s_Handlebar.stl" có lỗ 5x1,5mm để luồn dây rút)
• Mẫu 6 để gắn F6 lên Quick Release Mount

("Garmin_Fenix_6_QRM.stl")

• Mẫu 7 cho F6s và Quick Release Mount ("GarminFenix6s_QRM_combined_v3.stl")
• Mẫu 8 để gắn F6s lên ghi-đông (đường kính ~25mm "GarminFenix6s_HBM_v3.stl" có lỗ 5x1,5mm để luồn dây rút)

Rất cảm ơn Sabrina (F5s), zenrke (F6) và karstendilz (F6s) đã hỗ trợ trong quá trình thiết kế mount.

Với bản QRM, mình dùng mẫu này: https://www.thingiverse.com/thing:1801904 cảm ơn @txoof

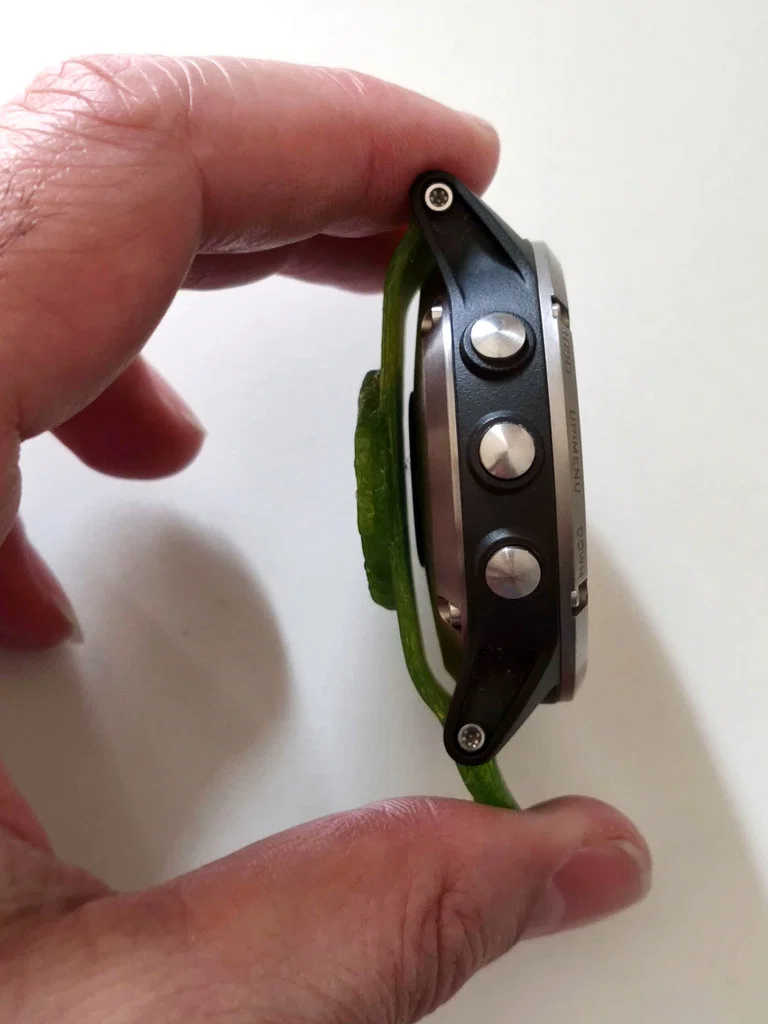

Mình chỉ test với Fenix 5 Plus thôi, nhưng chắc là cũng dùng được cho Fenix 5 luôn :)

Print Settings

Rafts:

Không

Supports:

Có

Resolution:

0.2mm

Infill:

35%

Notes:

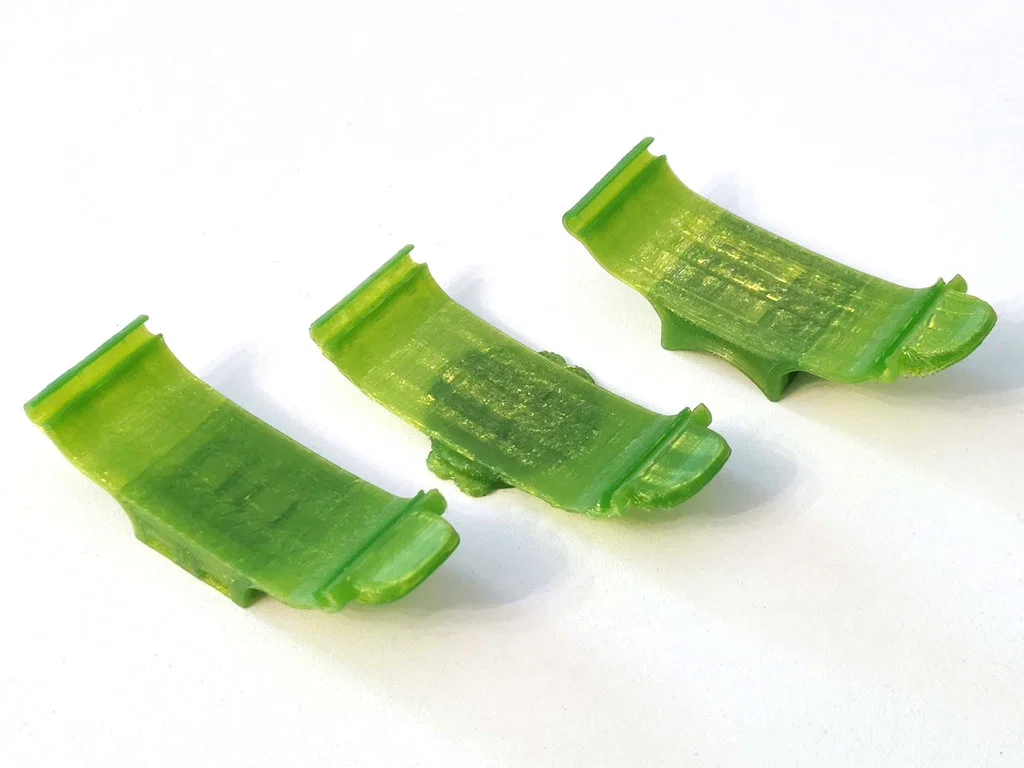

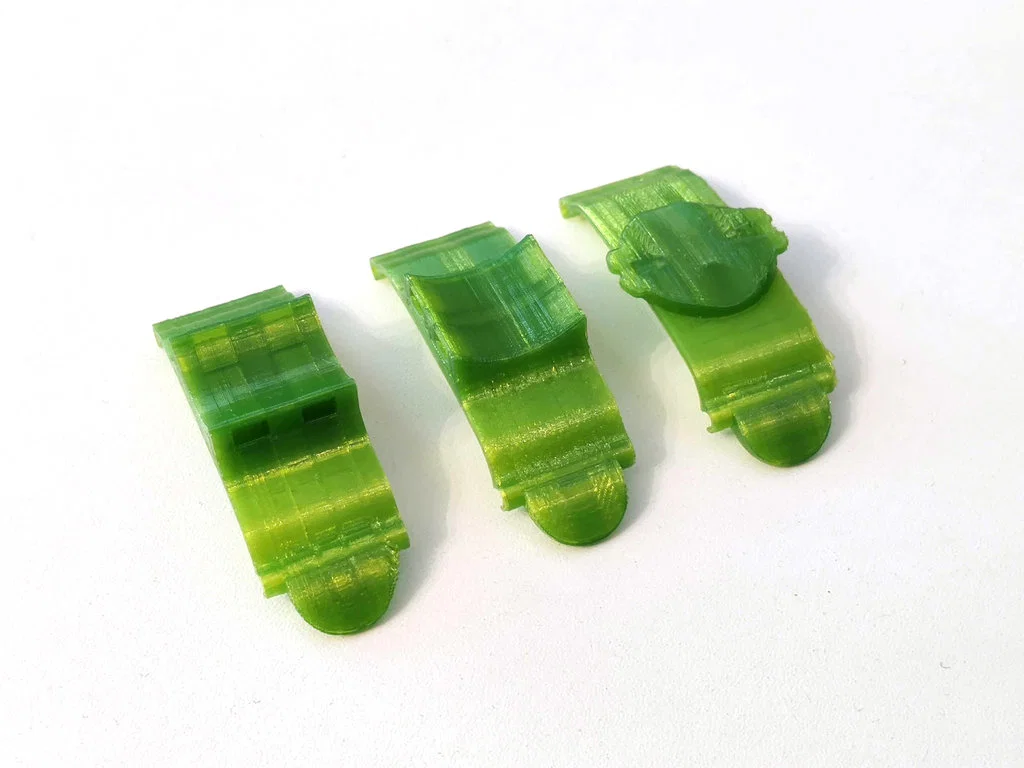

Để đảm bảo độ bền thì CỰC KỲ KHUYẾN NGHỊ in NẰM NGANG (giống hình cái màu xanh) — nếu không thì có thể bị rớt/hư đồng hồ nếu phần ngàm/bracelet bị gãy.

4 wall lines là ổn.

Chỉ cần support cho bản Garmin Quick Release Mount (những file STL có chữ QRM trong tên)

Khuyến nghị PETEG nhưng PLA cũng chạy ngon.
