Mô hình lò xo đàn hồi (Spring/Hinge) cho in 3D cơ khí

Mô hình lò xo đàn hồi (Spring/Hinge) cho thiết kế kỹ thuật

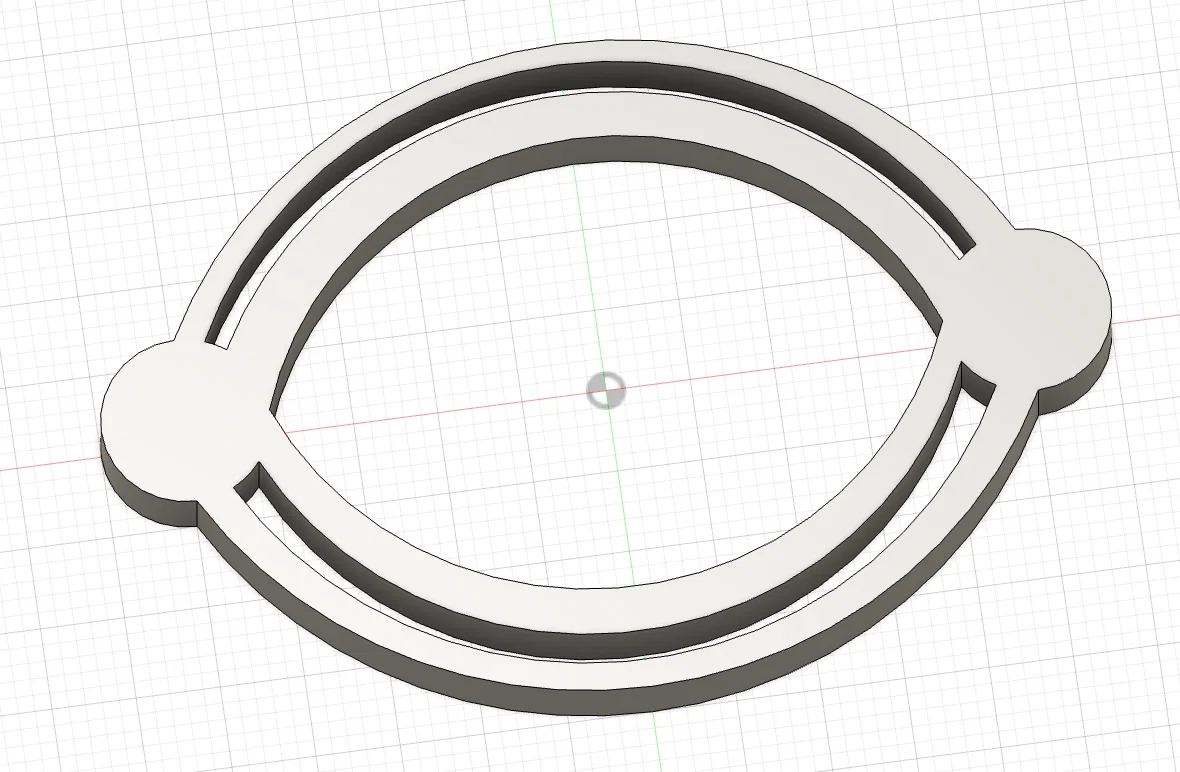

Nếu anh chị đang mày mò thiết kế các sản phẩm cơ khí hoặc mô hình lắp ghép có tính năng đóng mở, thì mẫu lò xo (spring/hinge) cơ bản này sẽ là một trợ thủ đắc lực. Thay vì tốn thời gian vẽ lại từ đầu, anh chị có thể sử dụng file STL này để tích hợp trực tiếp vào dự án của mình. Đây là thiết kế dạng lò xo lá vòng cung, mang lại khả năng đàn hồi tốt và độ bền ổn định cho các cơ chế bản lề hoặc các chi tiết cần lực hồi vị.

Thiết kế của mẫu lò xo này khá đơn giản nhưng rất hiệu quả khi ứng dụng trong in 3D. Với hình dáng vòng cung đối xứng qua hai điểm tựa chắc chắn, nó giúp phân bổ lực đều hơn, tránh tình trạng bị gãy ngang khi chịu áp lực thường xuyên. Anh chị có thể dễ dàng tùy chỉnh kích thước trong các phần mềm thiết kế để phù hợp với từng không gian lắp đặt cụ thể trong các dự án đồ chơi, hộp đựng hoặc các cơ chế kỹ thuật tự chế tại nhà.

Để đảm bảo hiệu quả tốt nhất khi in, anh chị nên lưu ý một số kinh nghiệm sau đây:

• Vật liệu đề xuất: Nên dùng PETG hoặc ABS vì chúng có độ dẻo dai và khả năng phục hồi hình dáng tốt hơn so với PLA cứng.
• Cấu trúc in: Hãy ưu tiên in với 100% infill hoặc tăng số lượng tường (perimeters) lên khoảng 4-5 lớp để đảm bảo lò xo chịu được lực bẻ mà không bị tách lớp.
• Hướng in: Nên đặt nằm ngang trên bàn in để tận dụng tối đa độ bền của sợi nhựa theo chiều dọc, tránh in đứng vì rất dễ gãy tại các điểm nối.
• Layer height: Khuyên dùng chiều cao lớp in từ 0.16mm đến 0.2mm để đạt được độ mịn và kết cấu vững chắc nhất cho các chi tiết mảnh.
• Tùy biến: File thiết kế này rất linh hoạt, anh chị có thể thu nhỏ hoặc phóng to tùy ý để sử dụng làm khớp nối bản lề tự động cho các loại nắp hộp hoặc kẹp nhựa.
• Lưu ý an toàn: Đối với các chi tiết cơ khí cần lực mạnh, hãy kiểm tra kỹ sau khi in để xem có vết nứt hay không trước khi lắp ráp vào sản phẩm hoàn thiện.

Sản phẩm này là một mảnh ghép lý tưởng cho những anh em đang xây dựng hệ sinh thái linh kiện 3D cho riêng mình. Hy vọng mẫu thiết kế nhỏ gọn này sẽ giúp ích cho những sáng tạo sắp tới của anh chị.
