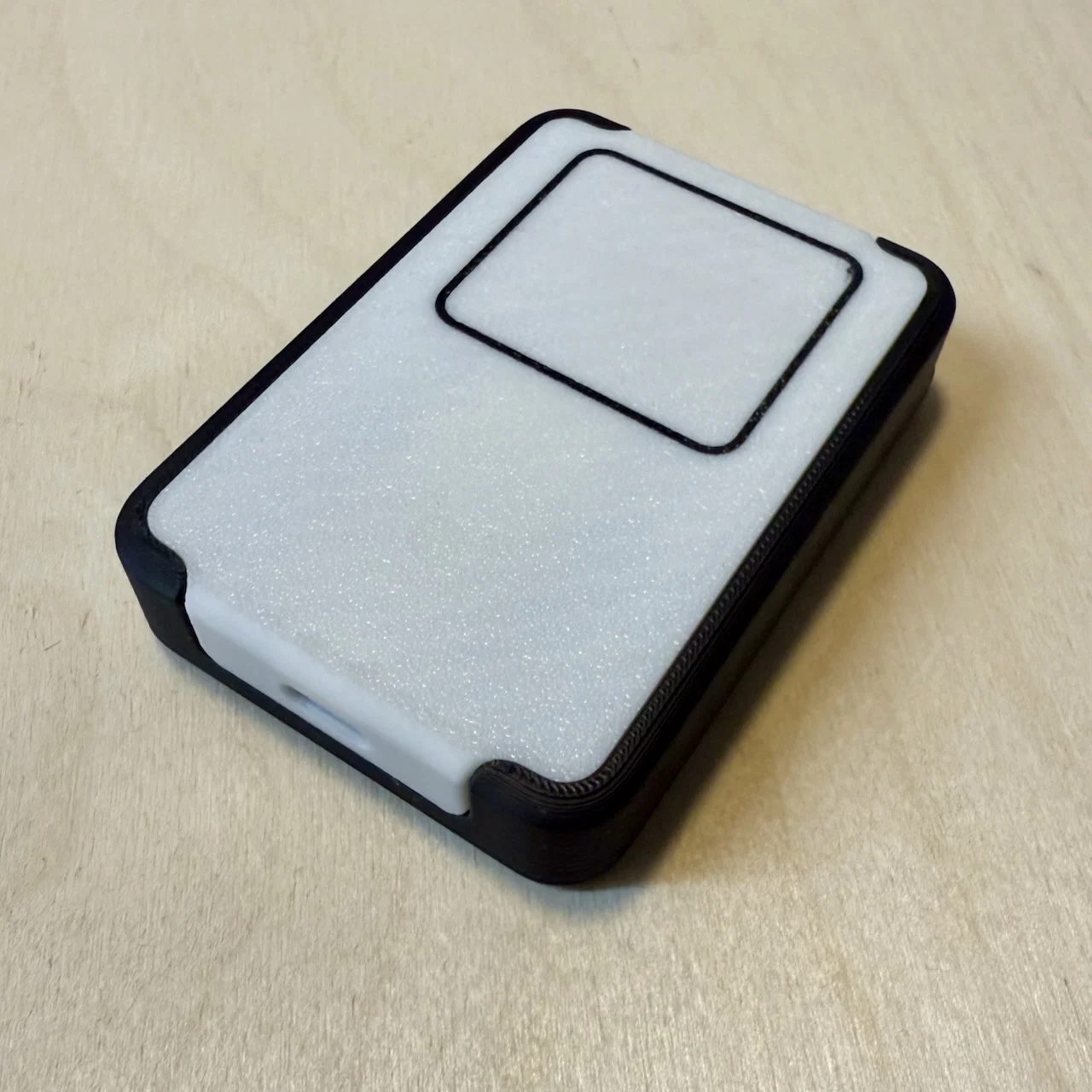

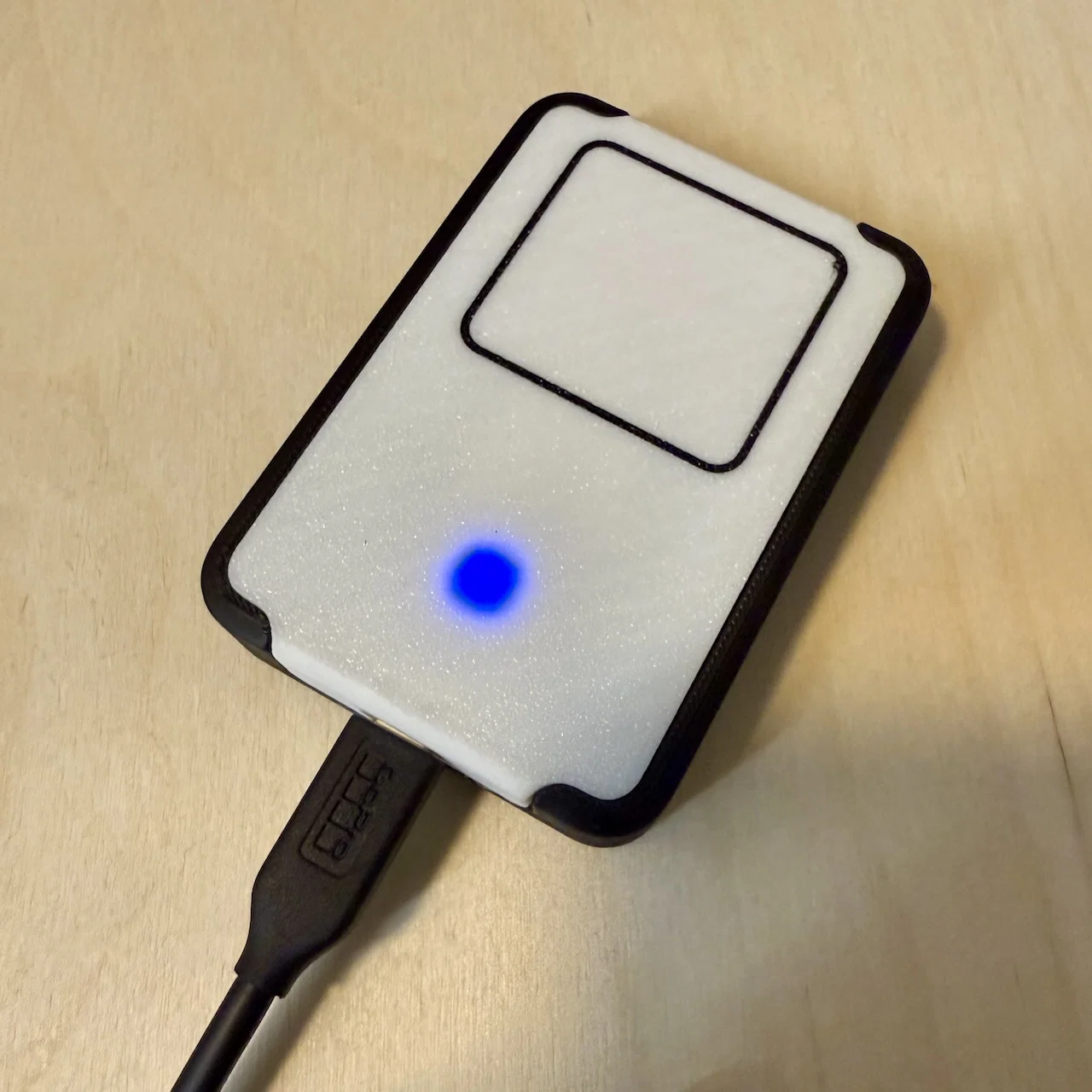

Hộp K2-RFID Box (vỏ snap-fit cho K2-RFID tag programmer)

Vỏ hộp dạng snap-fit cho K2-RFID tag programmer (xem GitHub để biết thêm thông tin).

Bạn chỉ cần in 2 chi tiết với màu tuỳ thích, rồi gắn thêm board esp32 s2 mini, module PN532, breadboard 40 mm x 60 mm (và có thể thêm piezo beeper với LED RGB).

Hướng dẫn sử dụng và lập trình có sẵn trên GitHub.

Mình in trên K2plus không cần support, dùng Hyper PLA đen và trắng, layer height 0.2 mm và infill 15%. Mình dùng scarf seams và bật overhang optimization. Tất cả tuỳ chọn chính xác [wall, z height] đều được bật.

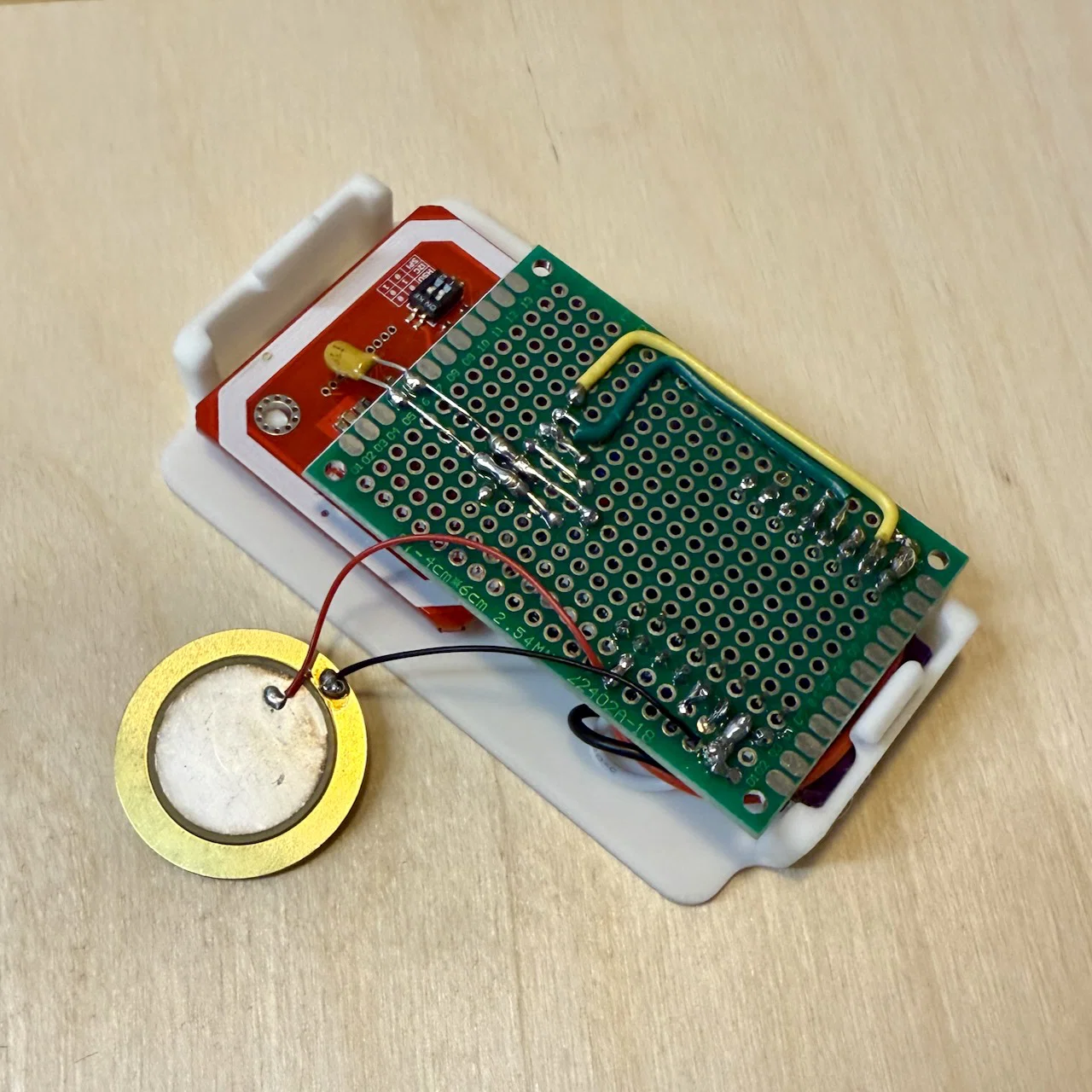

Sau khi in xong 2 phần, bạn đặt board esp (gắn connector cho hàng chân ngoài) và PN532 (gắn connector cho SPI) lên nắp (các chốt nhỏ sẽ giữ board đúng vị trí — có thể cắm tạm một đầu USB C để canh cho chuẩn). Đặt breadboard lên trên và cố định các module bằng một ít mối hàn.

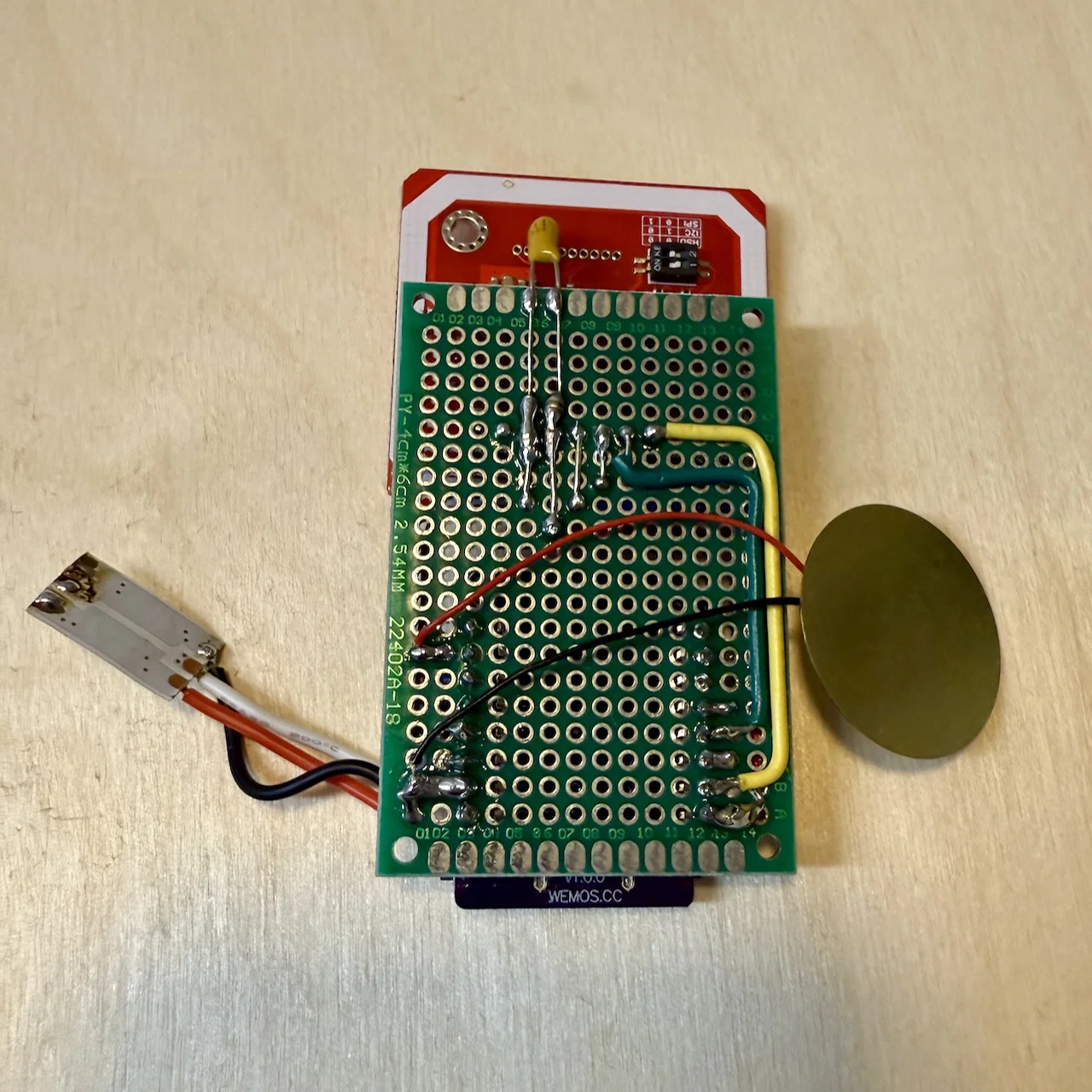

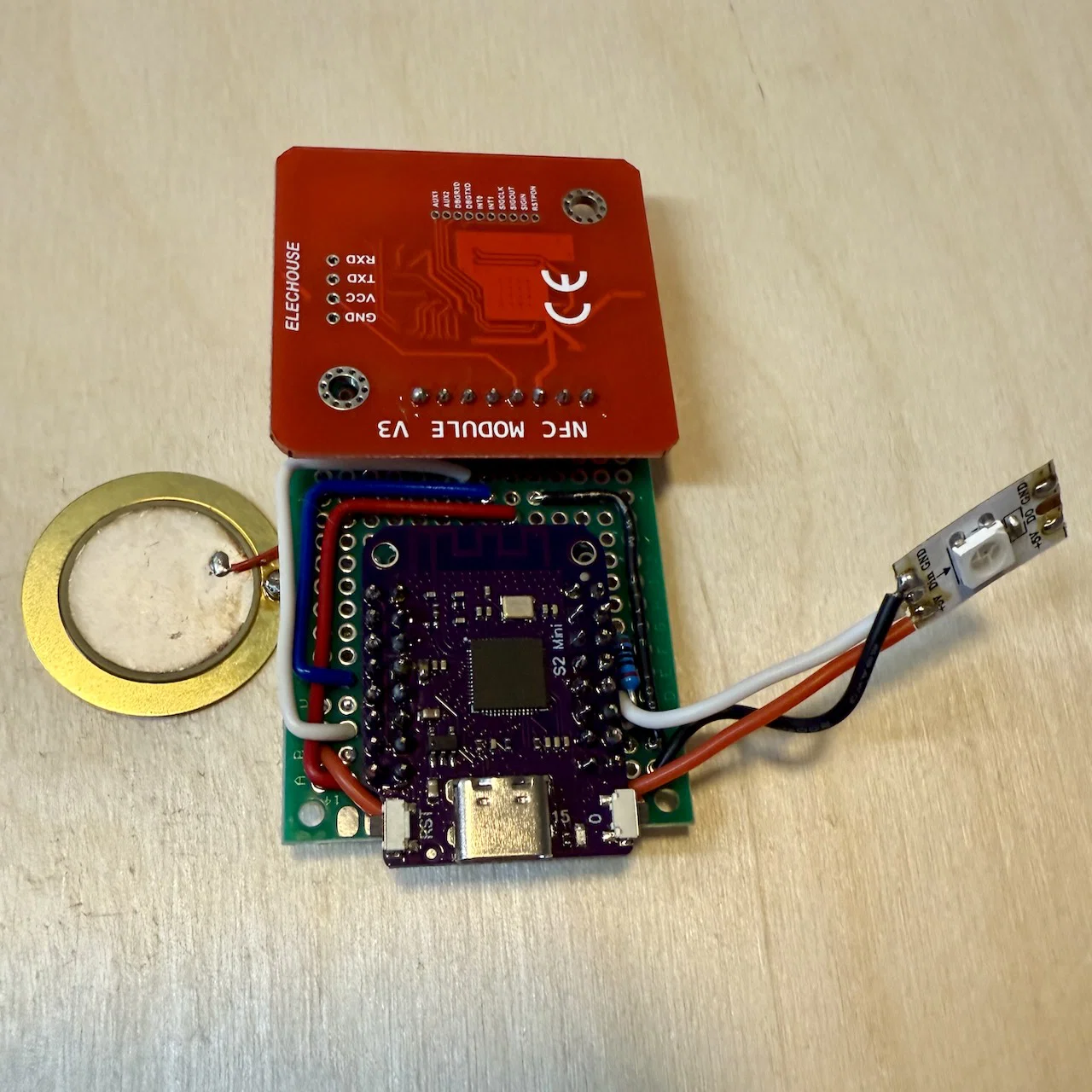

Giờ bạn có thể đi dây giữa các board. Nối đĩa piezo qua điện trở 100 Ohm và nối LED RGB bằng dây mềm (4 cm là dư xài).

Dùng băng keo cố định LED RGB đúng vị trí trên nắp, nhét đĩa piezo vào ngàm, đặt cả cụm PCB vào nắp — rồi (nhẹ tay) bấm cho phần hộp snap vào nắp.
