Adapter bracket DIN cho ThermEX26
Bracket/adapter giúp gắn ThermEX26 lên thanh DIN bằng Voron PCB din clips. Kèm link tham khảo và thông số in: layer 0.2mm, infill 40%, 4 walls, không cần supports. Khuyến nghị in ABS và có thể cần scale bù co ngót.
Mô tả

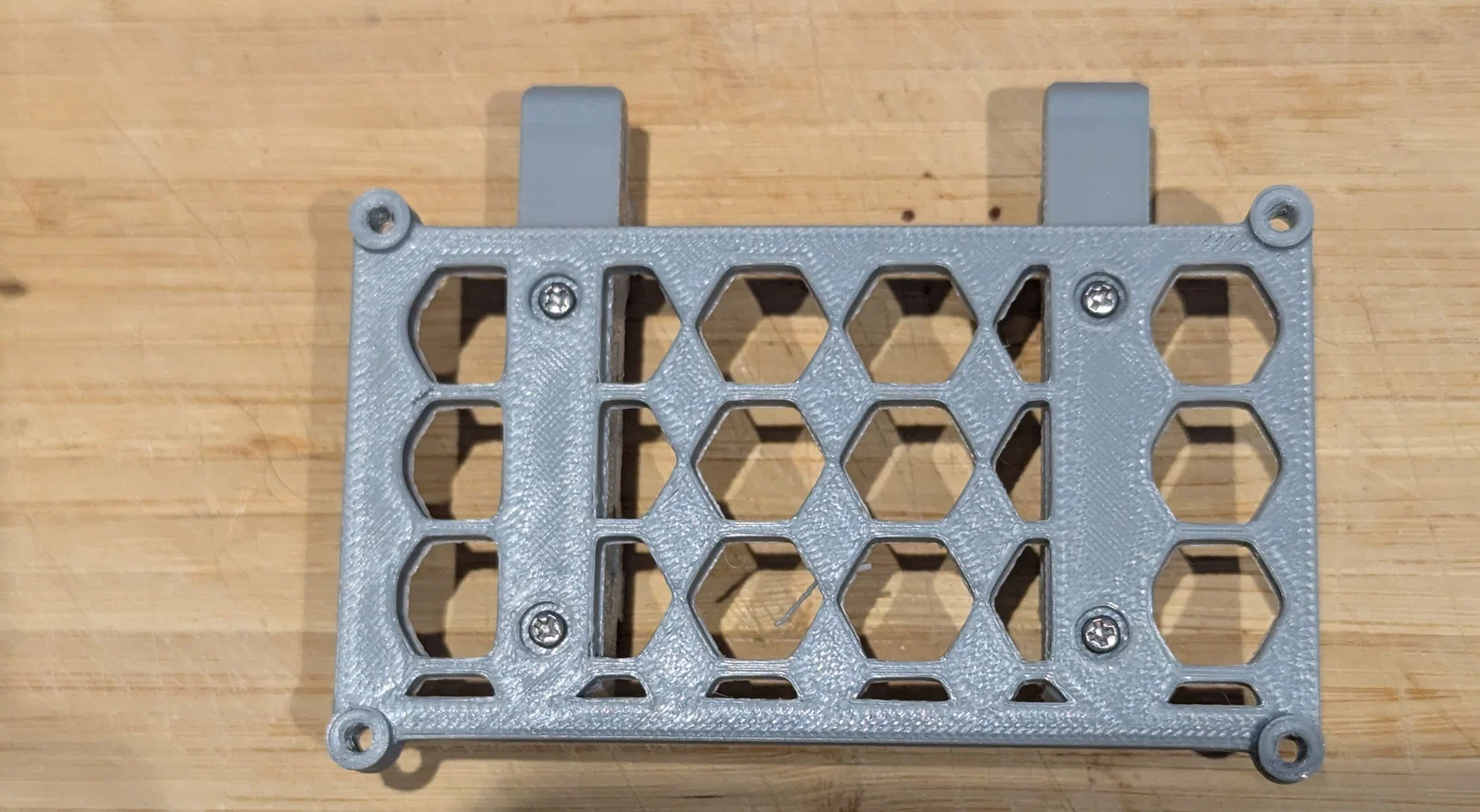

Cái bracket này cho phép bạn gắn ThermEX lên thanh DIN bằng Voron PCB din clips.
Thông tin thêm về ThermEX có ở đây:
https://github.com/comradef191/ThermEX/releases/tag/ThermEX26-V1
Voron PCB Din clips có ở đây:
https://github.com/VoronDesign/Voron-2/blob/Voron2.4/STLs/Electronics_Bay/pcb_din_clip_x3.stl
Thiết lập in (Print settings):
Layer height: 0.2mm
- Extrusion width: 0.4mm, forced
- Infill percentage: 40%
- Infill type: grid, gyroid, honeycomb, triangle, hoặc cubic
- Wall count: 4
- Solid top/bottom layers: 5
- Supports: NONE
Lưu ý quan trọng: Model này chưa được scale để bù co ngót, nên có thể cần scale lại tùy theo vật liệu sử dụng. Vật liệu khuyến nghị là ABS.
BOM:
M3 x 6 BHCS x4
M2 x10 Self tapping X4
ThermEX26 PCB X1
Voron PCB Din clip X2
