Qidi X-Smart 3: Mount Mellow Fly SHT36v3 + Eddy, kèm mount 3x Neopixel
Bộ mount để gắn Mellow Fly SHT36v3 lên Qidi X-Smart 3, gồm backplate, eddy mount chỉnh được (canh 5–6mm so với nozzle), cover có chỗ quạt 2008 và mount 3x Neopixel (tùy chọn).
Mô tả
Thiết kế để gắn Mellow Fly SHT36v3 lên Qidi X-Smart 3.

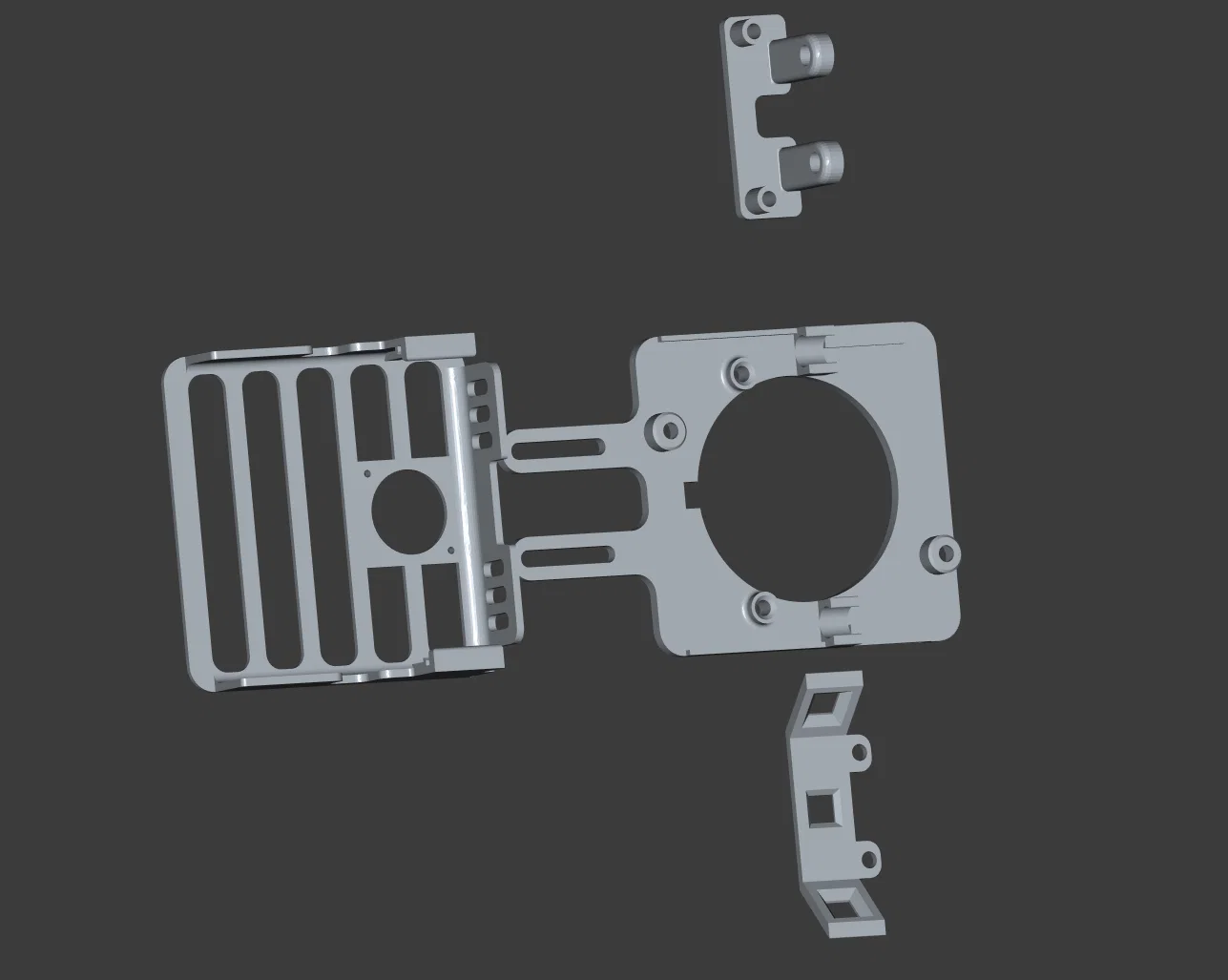

Bao gồm.
1. Backplate. Lắp vào các vị trí ngàm/ốc gắn tool board có sẵn

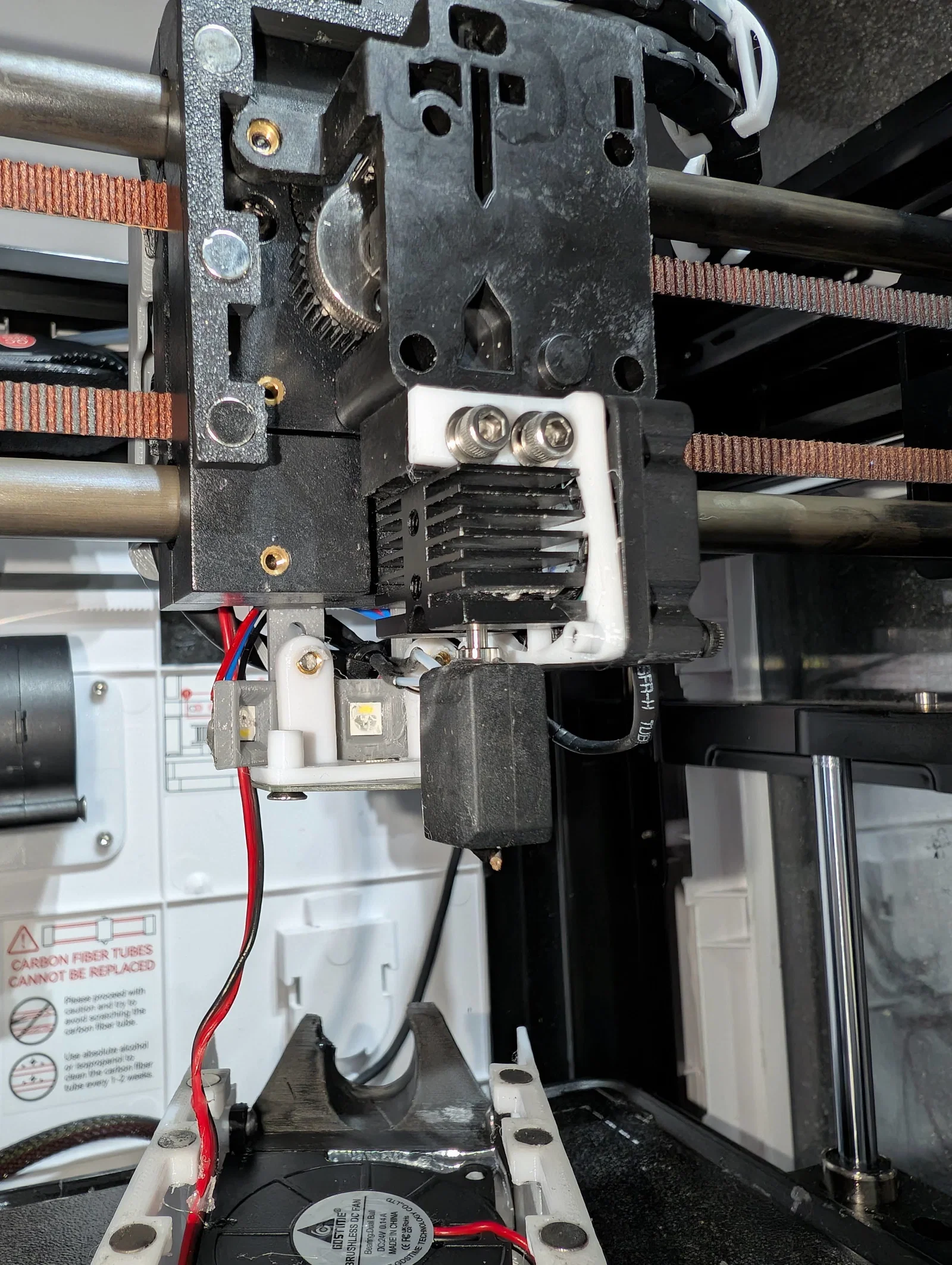

2. Eddy Mount (có thể chỉnh). Canh cho Eddy cách độ cao đầu nozzle khoảng 5–6mm. Cần heat insert M3 và ốc M3x8/10

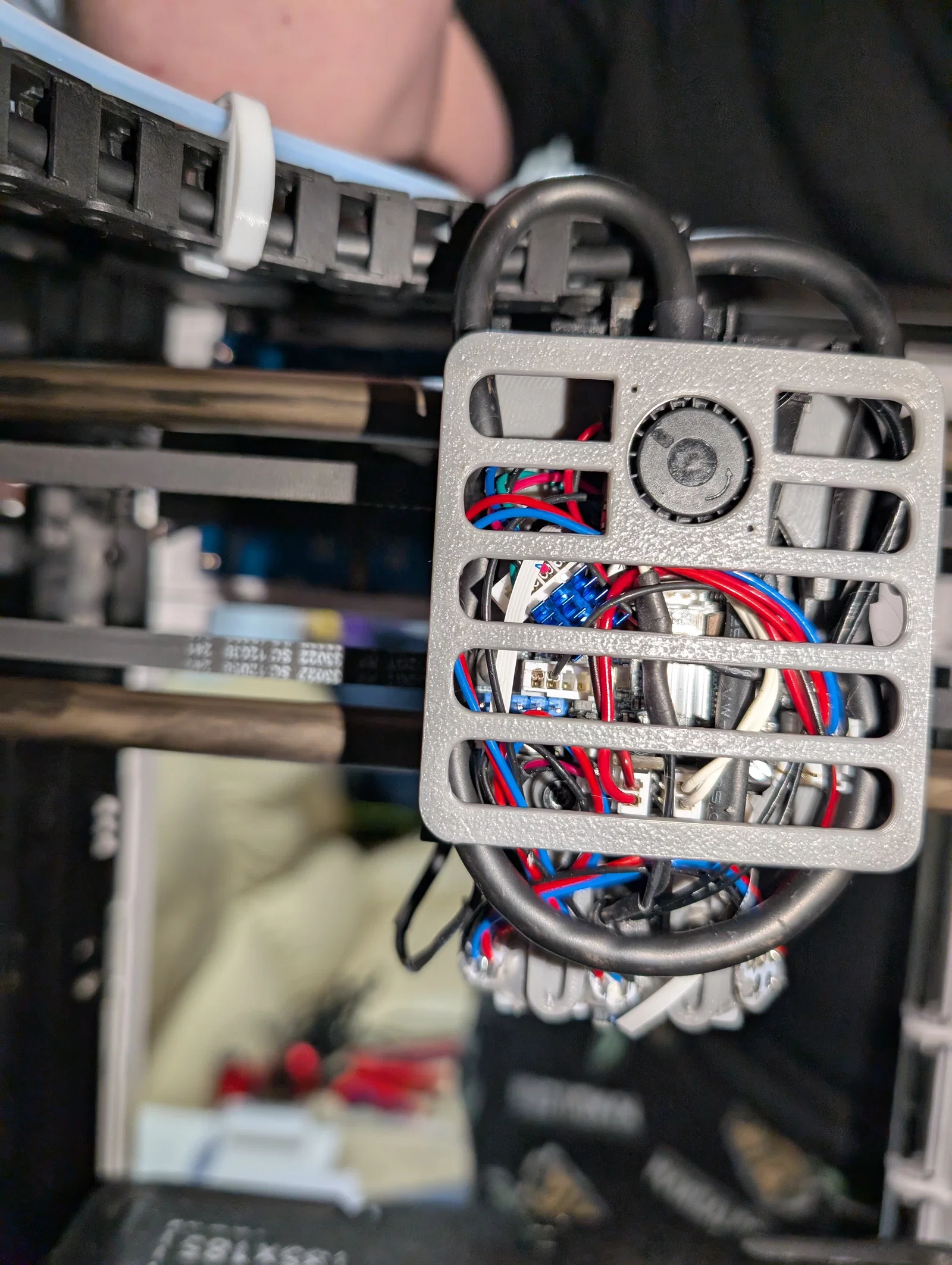

3. Cover. Chừa chỗ cho quạt blower 2008 để làm mát. Mình dùng bản 5v và lấy nguồn từ end stop plug trên SHT36v3. Gài (clips) vào backplate
4. 3 x Neopixel Mount - dán keo vào (tùy chọn) - bắt chung với eddy mount.

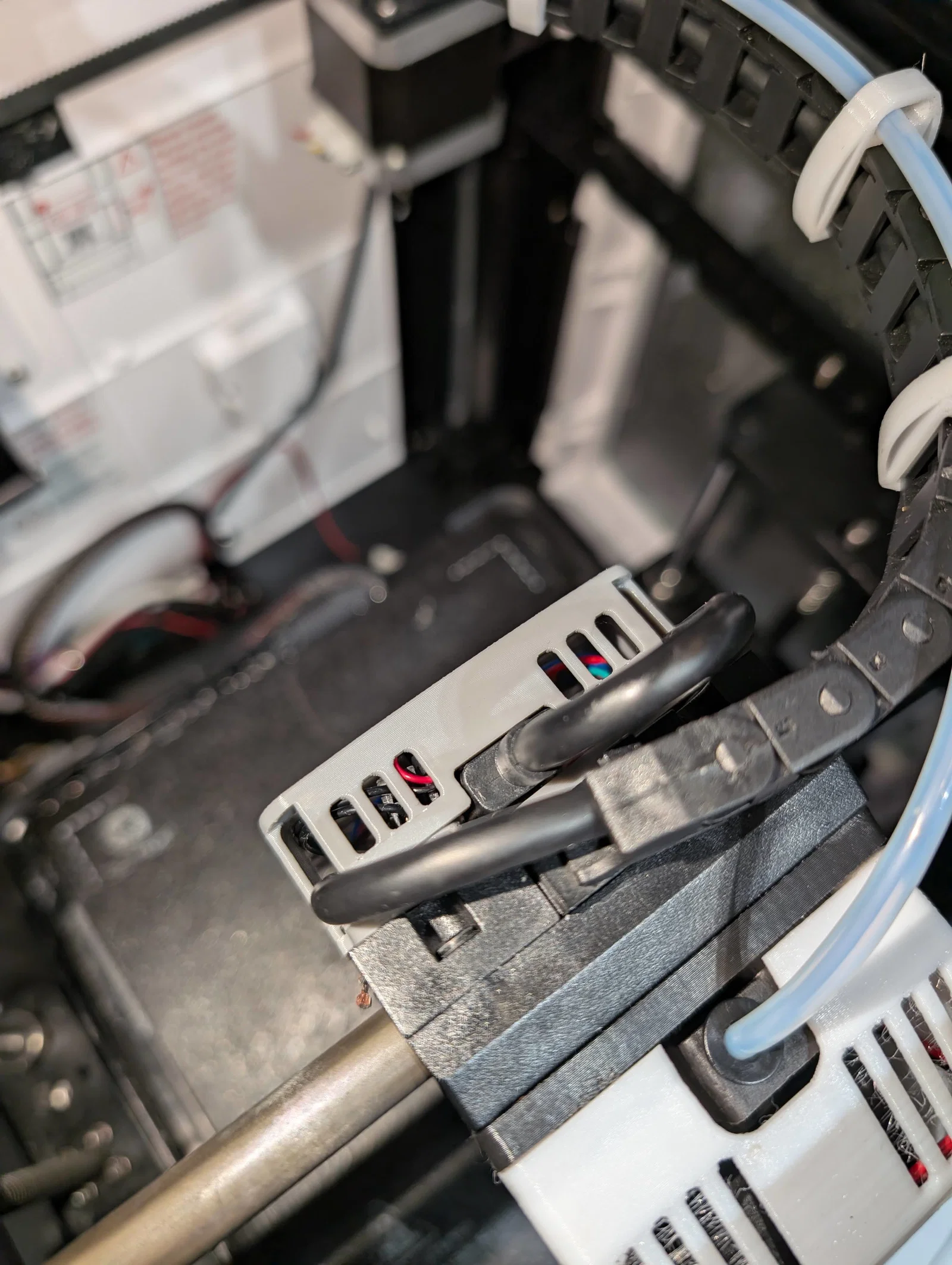

Mình đi dây cho SHT36v3 vòng ra phía sau toolhead để tránh bẻ cáp bán kính quá gắt. Dây vòng xuống rồi vòng lên lại phía bên kia trước khi cắm vào. Dây được kẹp (clip) vào backplate.
ABS/ASA hoặc vật liệu tốt hơn là bắt buộc. PETG không xài được, còn PLA thì… bạn đang giỡn hả!
Mình in cái cover theo hướng dựng đứng (vertical orientation) để phần ngàm gài được cứng hơn.
