Formbot Voron 2.4 Runout Sensor & Bowden Tube Holder

Một mẫu holder ống bowden cơ bản cho Voron 2.4, được mod để tích hợp cảm biến filament, chỉ dùng DUY NHẤT các linh kiện tháo ra từ runout sensor Formbot có sẵn trong bộ kit của họ.

Mình muốn có filament runout sensor nhưng không thích (cũng không hiểu rõ) cái runout sensor Formbot đi kèm trong kit, nên mình thiết kế mẫu này để:

1. Không lệch (quá nhiều) so với phụ tùng stock và ngoại hình zin của Voron
2. Không cần thêm hardware mới nào (ngoài những thứ đã có trong kit Formbot)
3. Ra được một runout sensor hoạt động ổn

Required Hardware:

1. Formbot filament runout sensor, cụ thể lấy các thành phần sau:
   1. Vòng bi MR85
   2. PCB (công tắc Omron + connector)
   3. 2 vít tự taro (self tapping screws)

Build Procedure:

1. In part này
2. Tháo rời hoàn toàn tất cả bộ phận từ runout sensor Formbot nguyên bản (đừng tháo/nhổ gì ra khỏi PCB)
3. Đặt vòng bi MR85 vào part đã in (sẽ thấy một cái rãnh/khe cỡ tương tự)

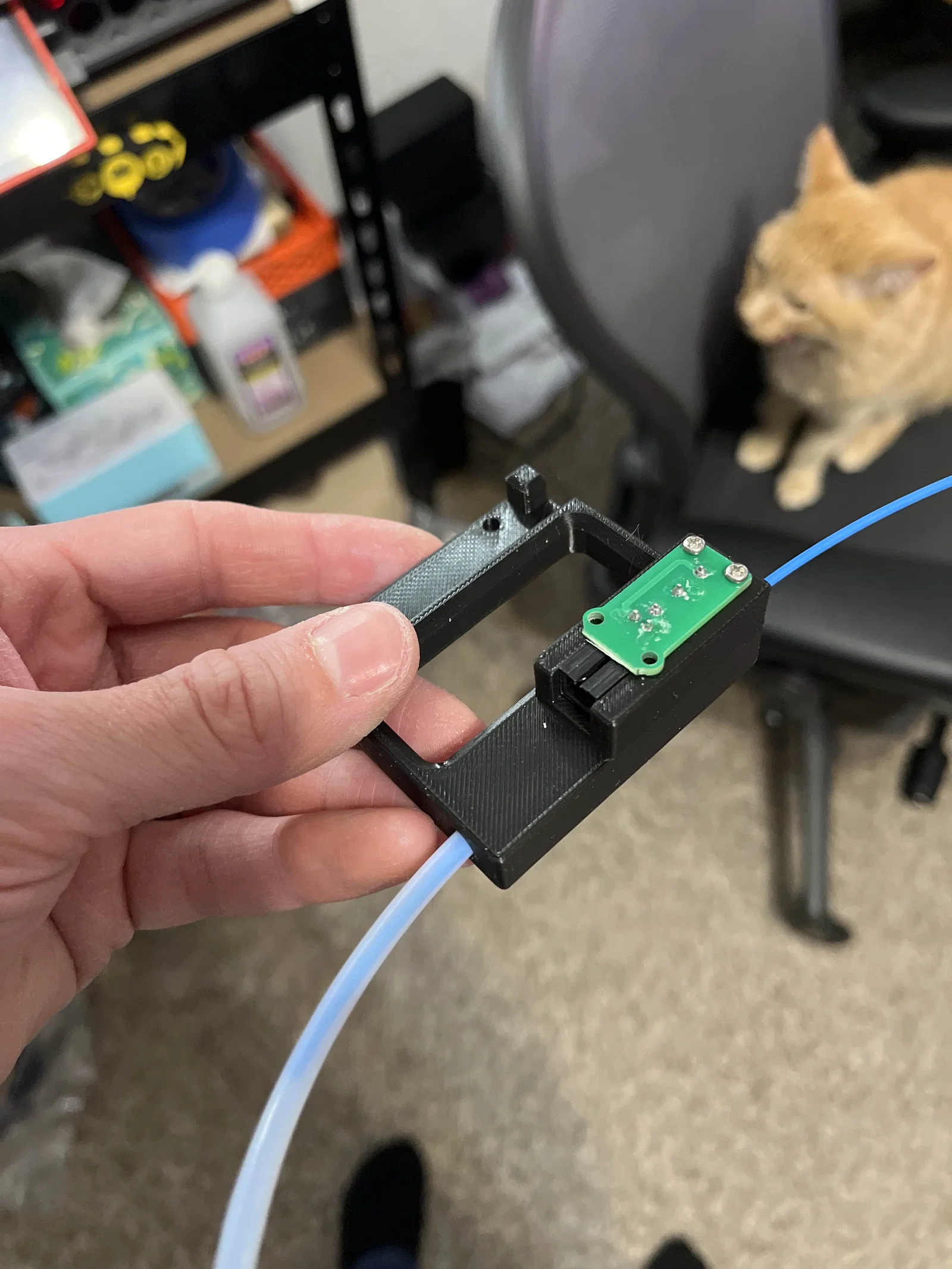

4. Đẩy PCB vào part đã in, che lên vòng bi, sao cho lẫy (trigger) của switch thẳng hàng với vòng bi
5. Dùng 2 con vít bắt PCB vào part đã in

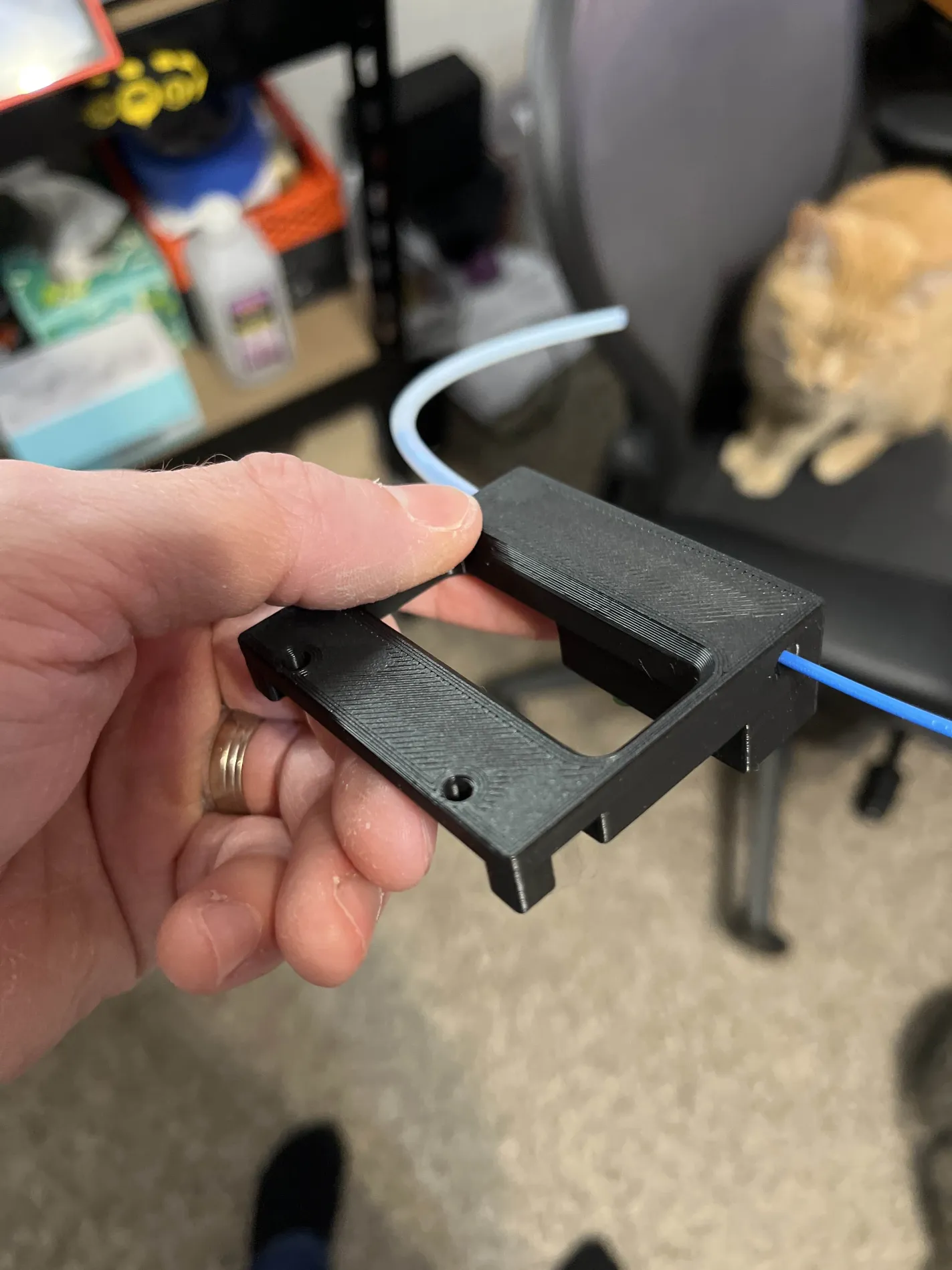

6. Gắn part đã in lên Voron đúng vị trí mà holder ống bowden ban đầu sẽ được gắn
7. Đẩy ống reverse bowden vào part đã in cho tới khi chạm (lỗ lớn hơn)
8. Cắm dây từ runout sensor về mainboard (muốn gọn thì rút dây rút/zip tie cột dây vô part in 3D cũng được)
9. Cấu hình Klipper để dùng sensor của bạn
