Bộ đếm vật thể & Tachometer với OLED – Dự án Arduino

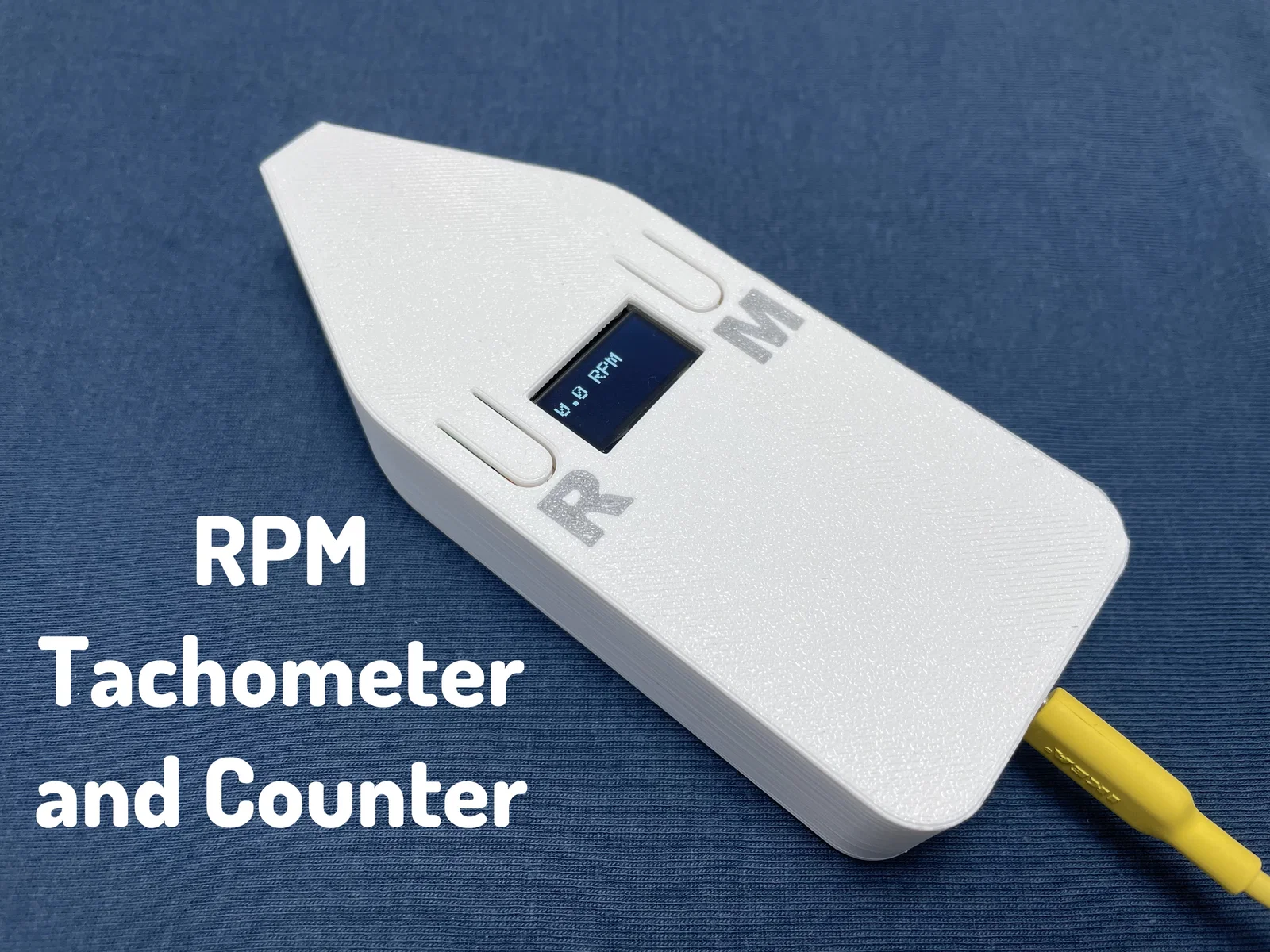

Bộ đếm vật thể & Máy đo tốc độ quay (Tachometer) với màn hình OLED – Dự án Arduino

Dự án dùng Arduino này gộp 2 chức năng đo lường vào một hệ thống gọn nhẹ với màn hình OLED. Ở chế độ Object Counter, hệ thống phát hiện và đếm số vật thể đi ngang qua trước cảm biến IR, rồi hiển thị tổng số lên màn hình. Ở chế độ Tachometer, hệ thống đo tốc độ quay (đơn vị RPM) dựa trên khoảng thời gian giữa hai lần vật thể đi qua liên tiếp, với giả định mỗi vật thể tương ứng với 1 vòng quay.

Hai nút nhấn cho phép người dùng:

• Reset giá trị đếm hoặc giá trị RPM
• Chuyển chế độ giữa “Object Counter” và “Tachometer”

Tương thích với cả Arduino Uno và Arduino Nano (bản classic), dùng giao tiếp I2C cho màn hình và ngõ vào analog để đọc tín hiệu cảm biến.

Mã Arduino đã được upload ở định dạng tài liệu txt.

Dùng Arduino IDE để nạp code.

Sau khi tải và cài Arduino IDE, hãy cài các thư viện sau vào Arduino.

1. u8g2
2. Adafruit_GFX.h
3. Adafruit_SSD1306.h

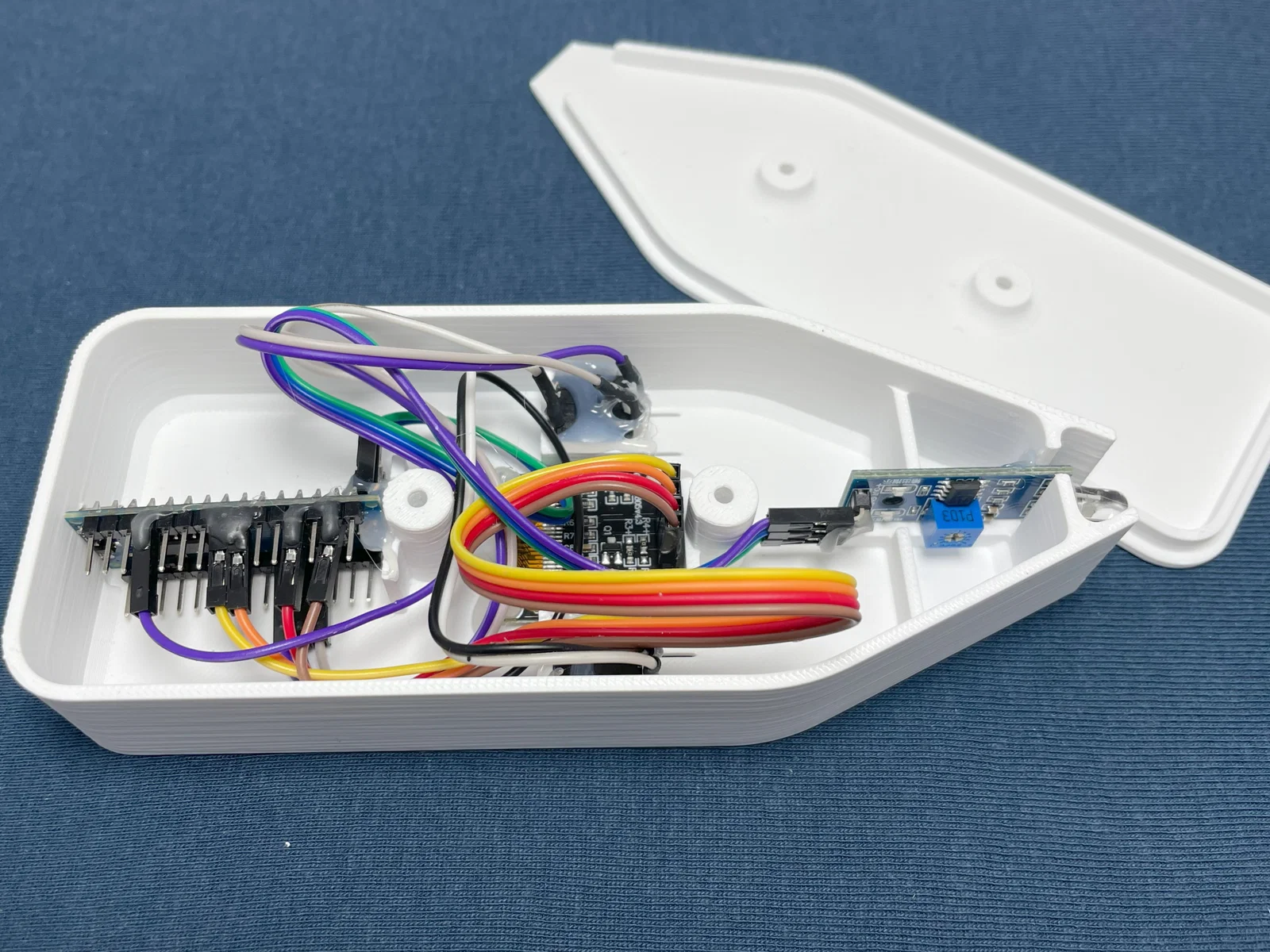

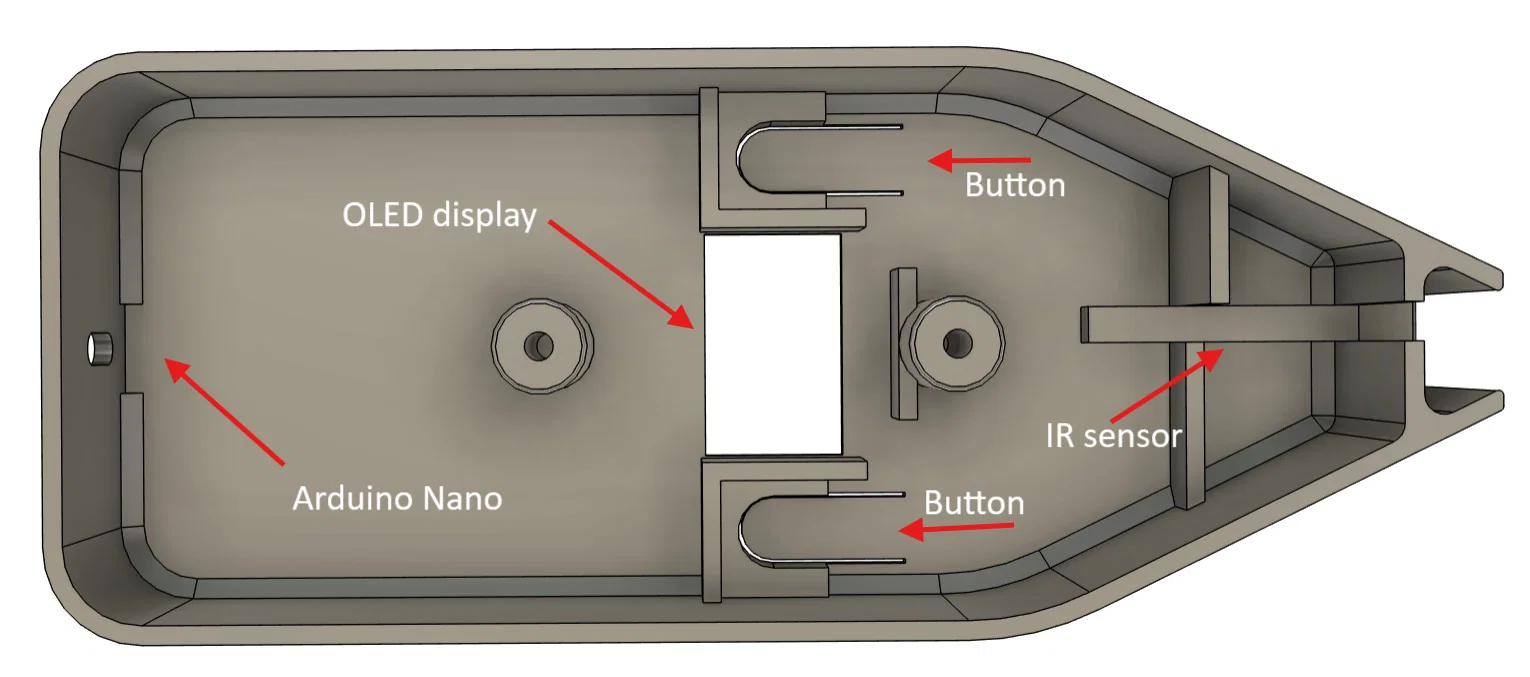

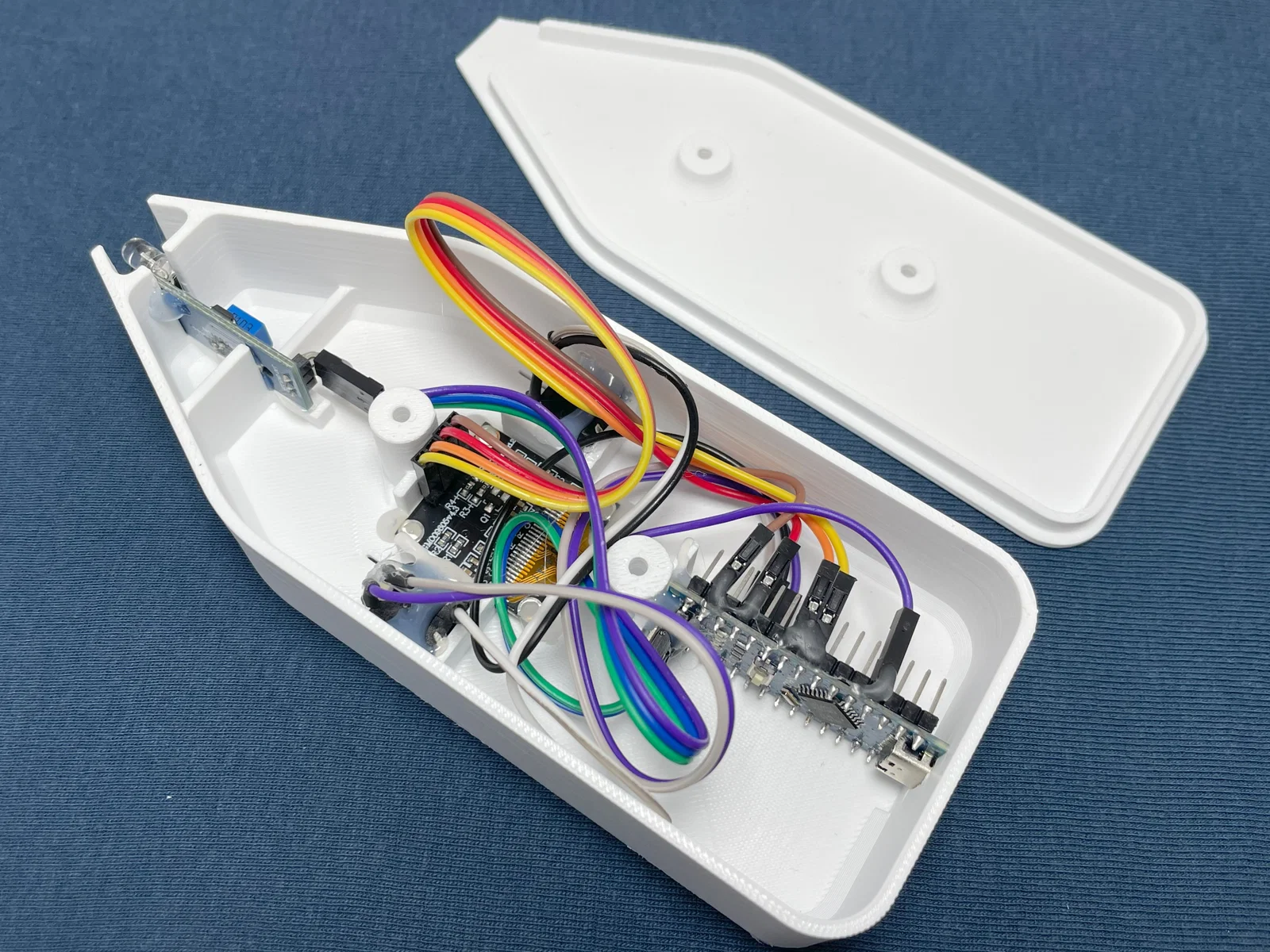

Hướng dẫn lắp ráp và vật liệu

1. Arduino Nano
2. Màn hình OLED SSD1306 (I2C)
3. 2 nút nhấn (12*12)
4. 11 sợi dây.

Sơ đồ đấu dây.
