Cụm hiển thị thay thế cho OpenBikeSensor

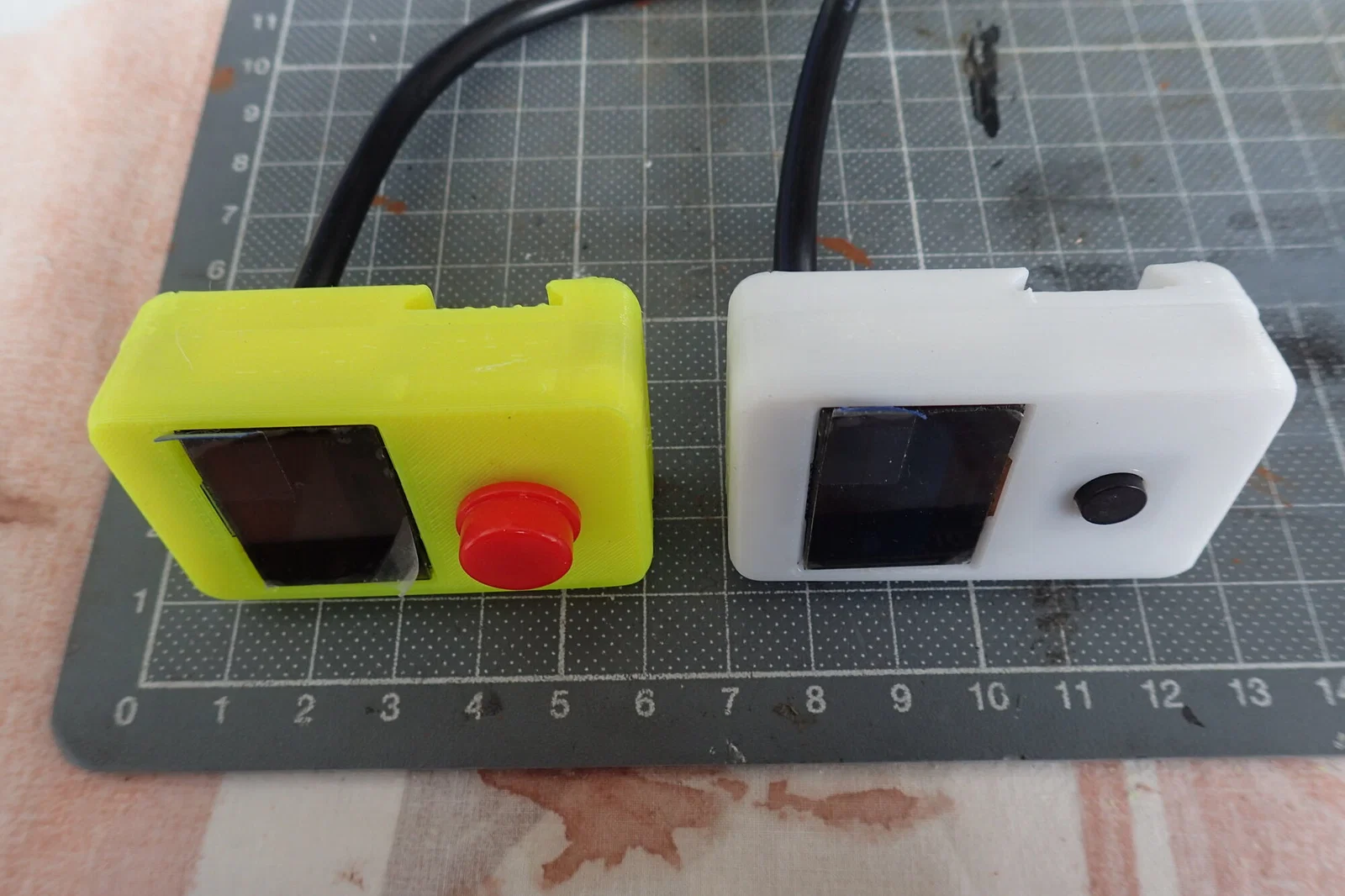

Cụm hiển thị có công tắc tactile cho OpenBikeSensor

OpenBikeSensor là một dự án mã nguồn mở, dữ liệu mở và khoa học công dân.
Xem tại https://www.openbikesensor.org/ (hiện chỉ có tiếng Đức).

Bạn có thể tìm bản dịch phần mô tả trong file PDF “Instructions_OBS-DisplayUnit_tactileSwitch”.

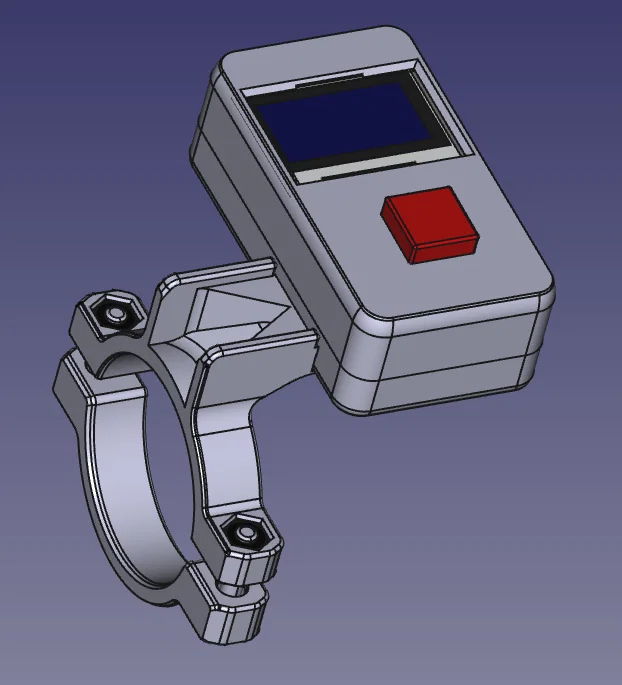

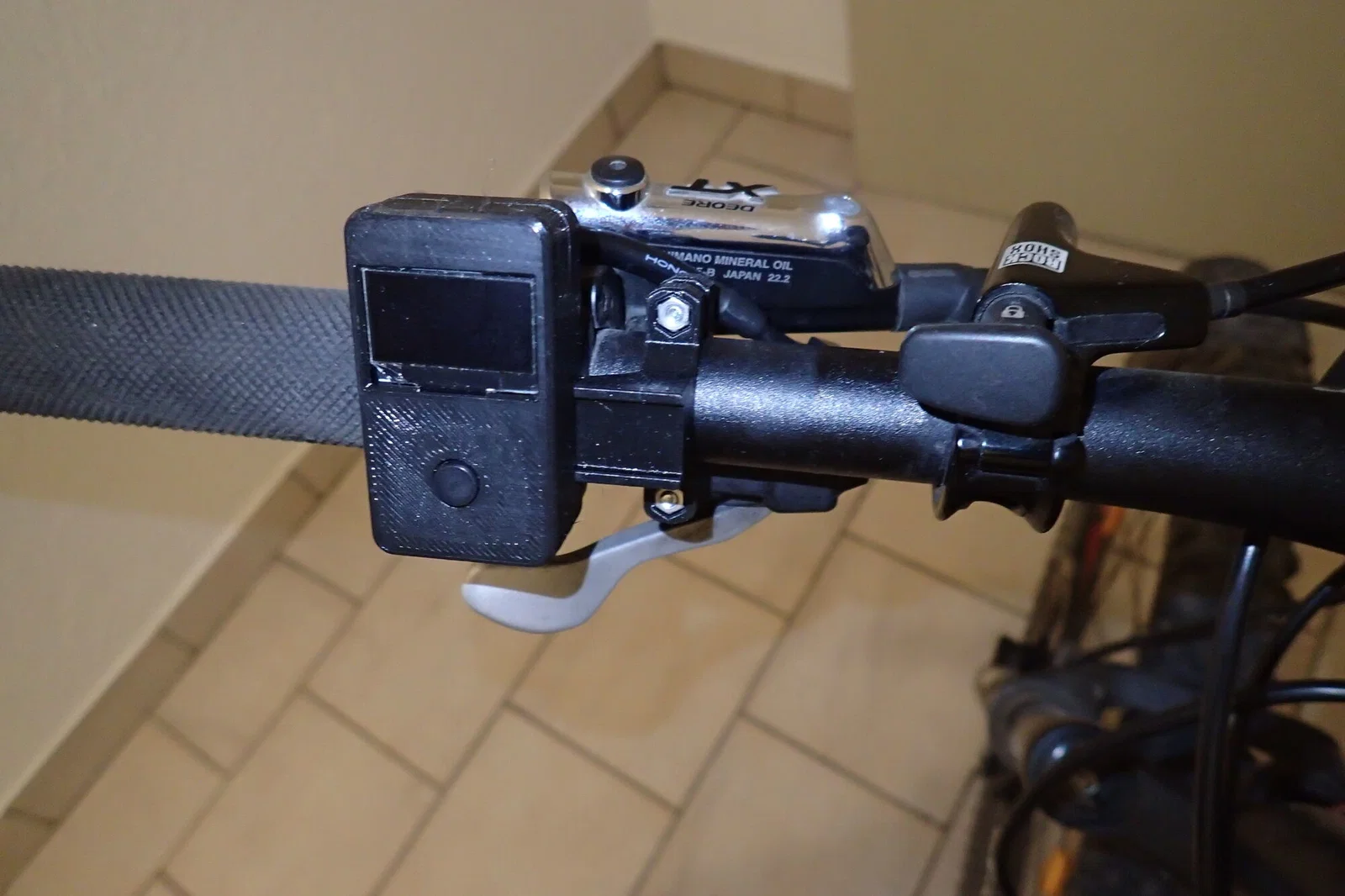

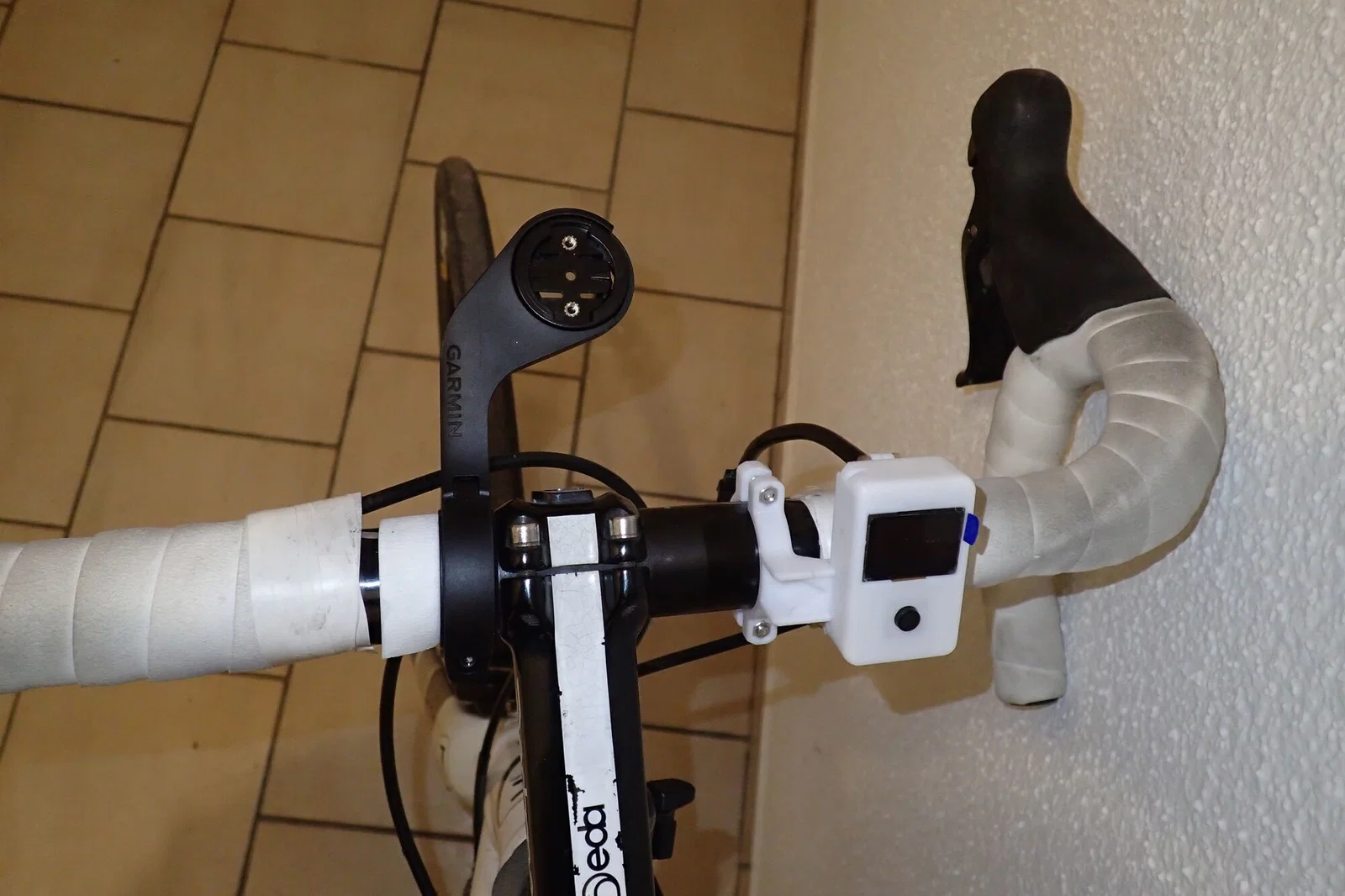

Thiết kế thay thế cho cụm hiển thị của một OpenBikeSensor với công tắc tactile và gá gắn lên tay lái nằm ở mặt sau của công tắc.

Thiết kế được làm hoàn toàn bằng FreeCAD, in bằng BambuLab X1C.

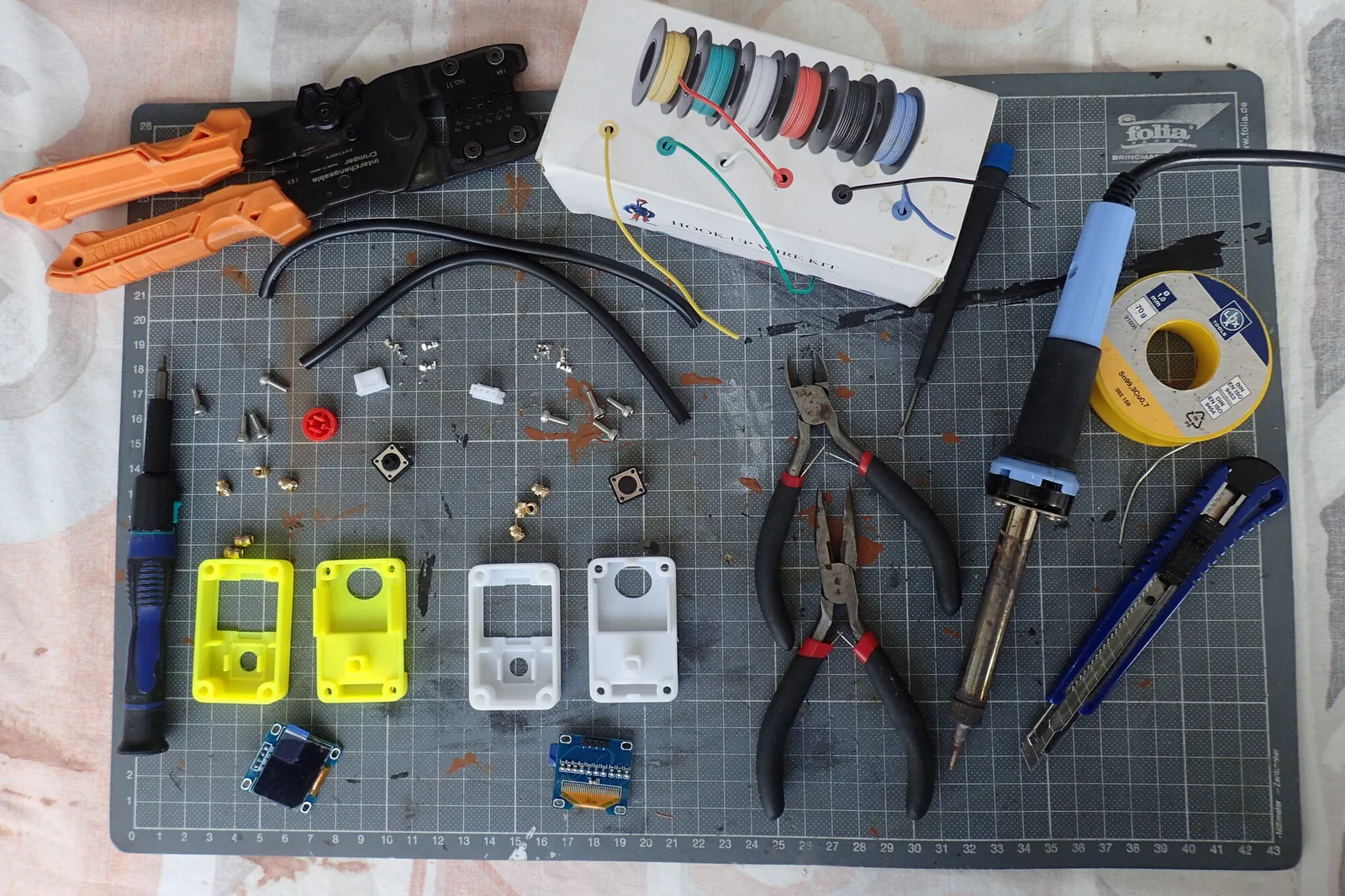

Danh sách linh kiện, khuyến nghị in và hướng dẫn lắp ráp: vui lòng đọc file “Printing and assembly instructions” đi kèm.

Xem thêm phần gá/holder được thiết kế cho vỏ này tại đây: .


File FreeCAD:

Bảng tham số (parameter table) ở phần vỏ trên vẫn được dùng, nhưng vỏ dưới bị mất liên kết này khi lưu một bản copy hoặc đổi tên — làm đứt link giữa vỏ trên và vỏ dưới, hiện mình chưa biết cách sửa.

Tốt nhất là copy và đổi tên file để có thể mở đồng thời bản copy và file đang chỉnh sửa — thậm chí chỉ đổi kích thước cũng có thể gây lỗi; có vẻ đây là vấn đề topological naming problem. Khi đã mở cả hai file, bạn sẽ thấy những cạnh nào cần chọn lại cho phần chamfer và/hoặc bo tròn (radii) bị lỗi.

Cập nhật

• Cập nhật 11.07.2025:
  • Dọn dẹp lại file, cả Step lẫn FreeCAD. Phần vỏ trên và vỏ dưới giờ gộp chung trong một file.

-------------------------------
