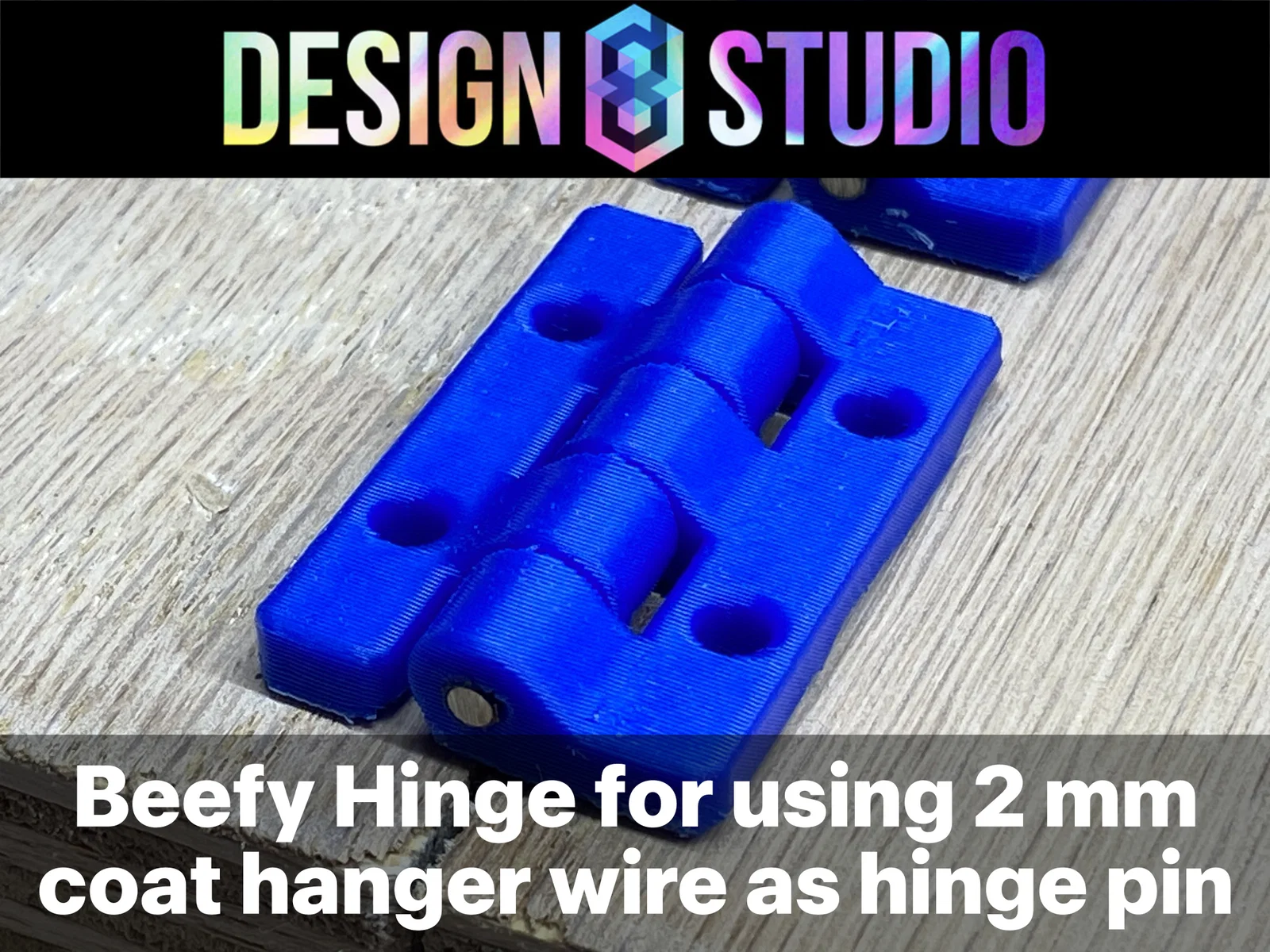

Bản lề Beefy Simple Hinge Design8Studio – dùng dây thép móc áo 2mm làm chốt

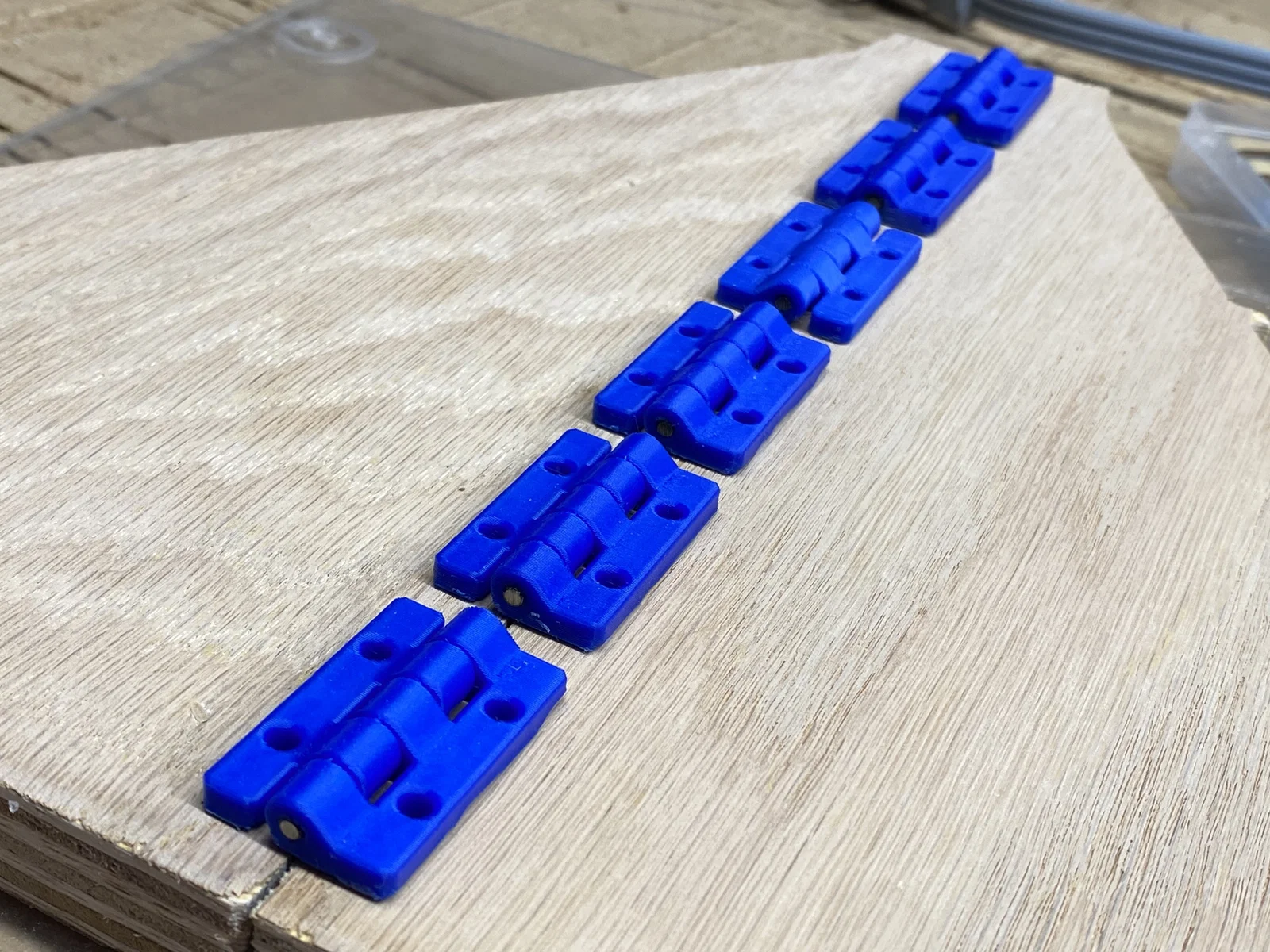

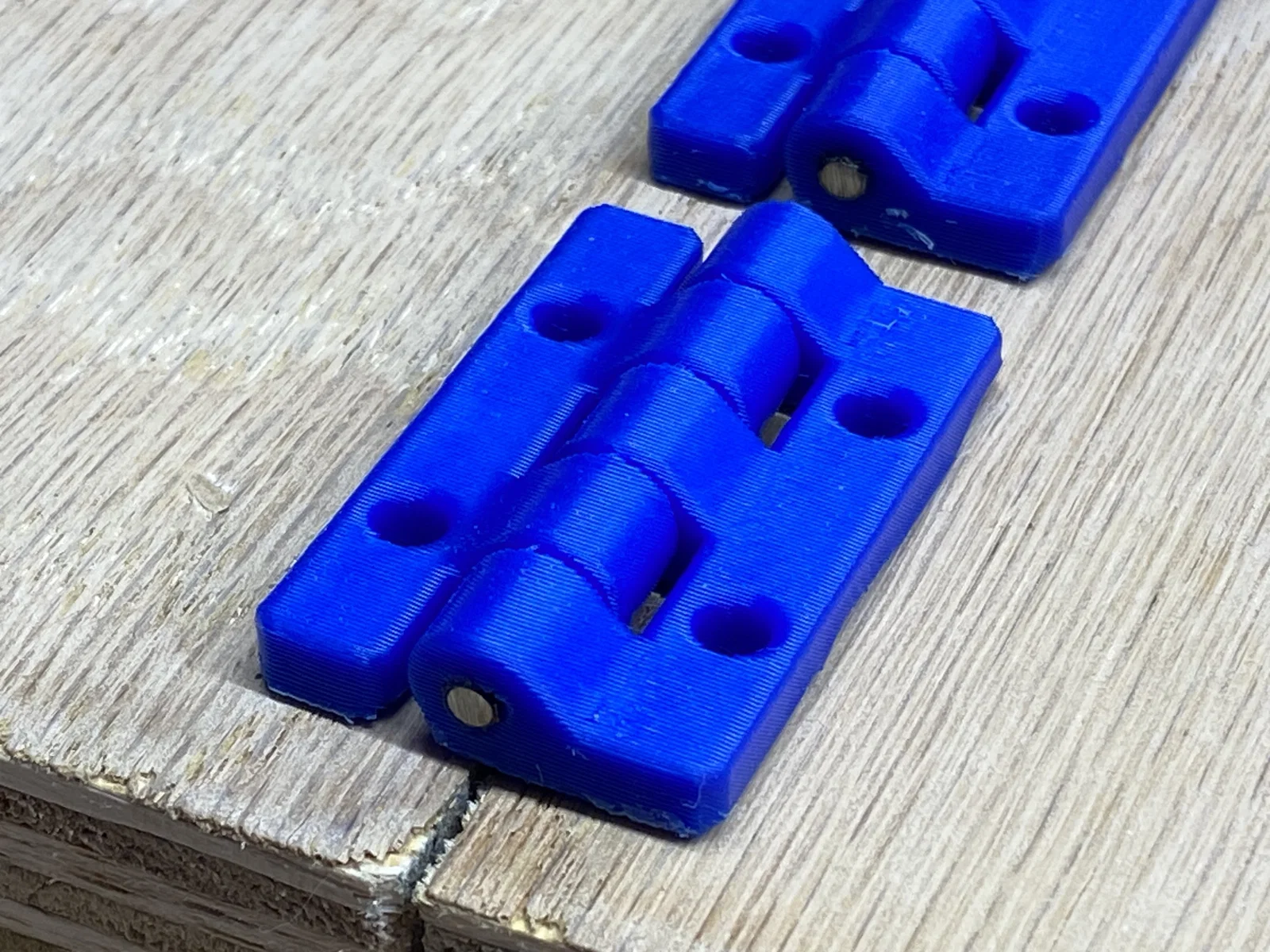

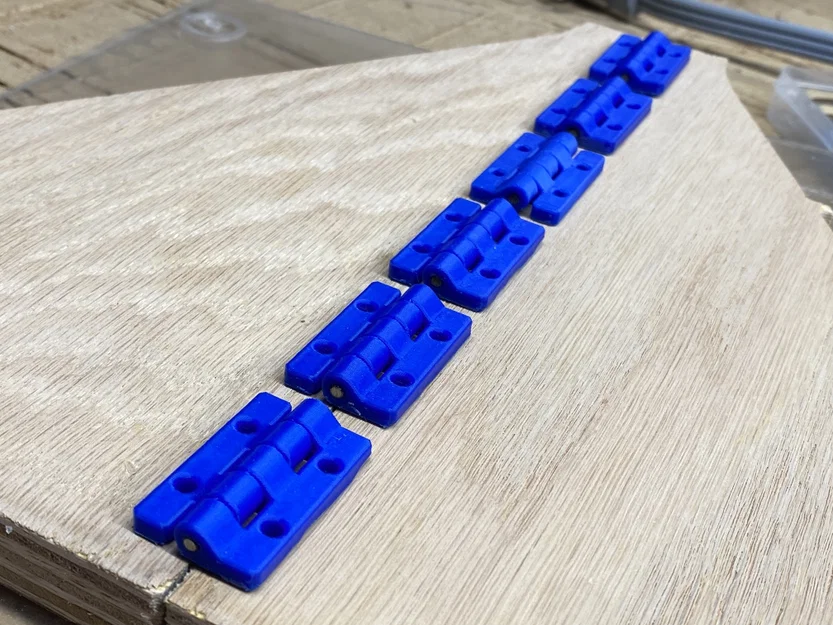

Beefy Simple Hinge by Design8Studio - dùng dây thép móc áo 2mm làm chốt bản lề. Mẫu này tương thích với , nhưng dày hơn, cứng hơn, và được set để in góc 45 độ nhằm tránh vấn đề bám dính theo đường layer (layer-line adhesion) để đạt độ bền tối đa cho cả lỗ bắt vít và lỗ chốt bản lề. “Tương thích” ở đây nghĩa là các lỗ bắt vít nằm đúng cùng vị trí như bản cũ, nên có thể dùng thay thế ở những chỗ đang dùng phiên bản trước.

Gợi ý thông số in:

• In PLA
• Nozzle 0.4 mm
• Layer height 0.2 mm
• Perimeter walls: 3
• Cần supports: có. Mình dùng tree supports, và tăng góc từ 30 lên 40 để supports đỡ lên cao hơn trên chi tiết.
• Infill: gợi ý 30%

Lưu ý: nếu bạn in layer height dày hơn, ví dụ 0.28 mm, thì có thể (khả năng cao là sẽ) làm lỗ chốt bản lề không còn vừa để dùng dây thép móc áo 2mm làm chốt. Nên giữ layer height 0.2 mm.

File .3MF đi kèm là file thiết lập (setup) cho OrcaSlicer, được cấu hình sẵn để in trên Flashforge Adventurer 5M.
