Nút Bịt Lỗ Nút Arcade 24mm + Cờ Lê Siết (Plug + Wrench)

Giới thiệu

Đây là món thay thế cho nút arcade. Mình cố tình thiết kế một số vỏ arcade stick với dư lỗ nút – để có nhiều tuỳ chọn hơn. Mình dùng bộ này để bịt các lỗ 24mm còn trống. Mình thiết kế cho nó khá “trâu”, nên chịu được lực siết (torque) tương đối lớn.

Mình mới chỉ dùng mấy cái plug này trên các panel CHAMELEON của mình, chỗ lắp dày khoảng ~3mm. Nhưng mình nghĩ nó vẫn có thể dùng cho panel dày tới 6mm.

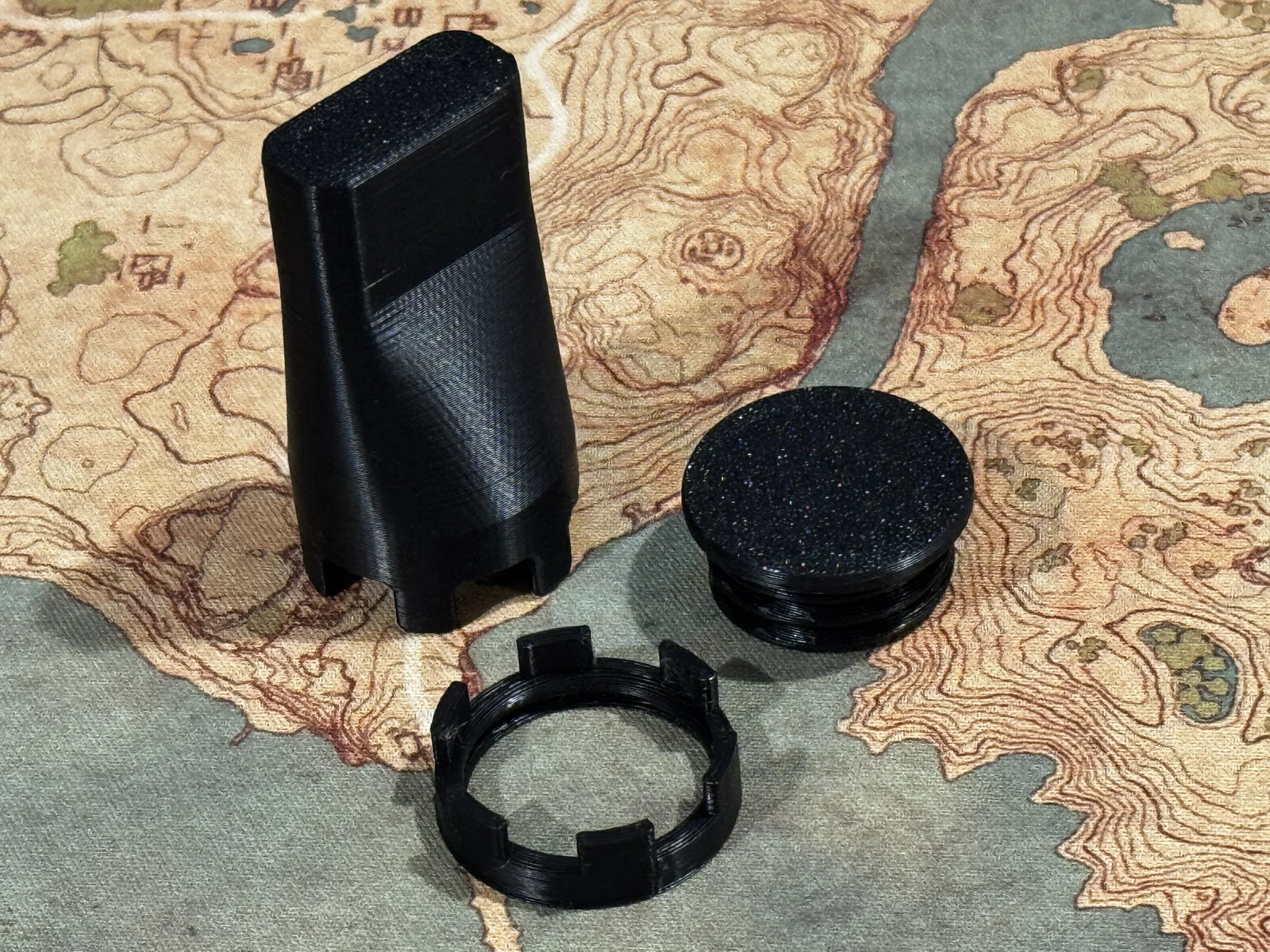

Bộ này gồm 3 phần: một plug, một ring và một wrench.

Thay đổi trong tương lai

• Có thể sẽ làm bản 30mm – nếu có nhu cầu.
• Có thể sẽ làm bản dài hơn một chút cho các panel dày.

Gợi ý in 3D

• 4 Walls / 20% Cubic Infill / No Supports
• Hướng đặt mẫu chắc khỏi cần giải thích – mọi mặt phẳng hướng xuống build plate.
• Mới chỉ test với PLA/PLA+, nhưng vật liệu khác chắc cũng ổn.
• Khuyến nghị scale trục X và Y lên 101% trong slicer cho phần RING để lắp dễ hơn. Dù vậy cũng không bắt buộc, nếu máy in của bạn đủ chuẩn.
• Có thể bạn sẽ cần chỉnh lại tuỳ theo tolerance của máy in

Lắp ráp

1. Đút PLUG vào lỗ.
2. Vặn RING vào phần ren của PLUG.
3. Siết chặt hoàn toàn bằng WRENCH.

Chúc in vui!

RAF
