Khay Gridfinity đựng thước kẹp & deburring tool | 2x6, nam châm, chồng được

Một khay/holder Gridfinity chuyên dụng cho 2 món “đồ nghề” gần như bắt buộc khi in 3D – thước kẹp điện tử (digital caliper) và dụng cụ gọt ba via (deburring tool) – dành cho ai thích tận dụng từng chút không gian trong ngăn kéo.

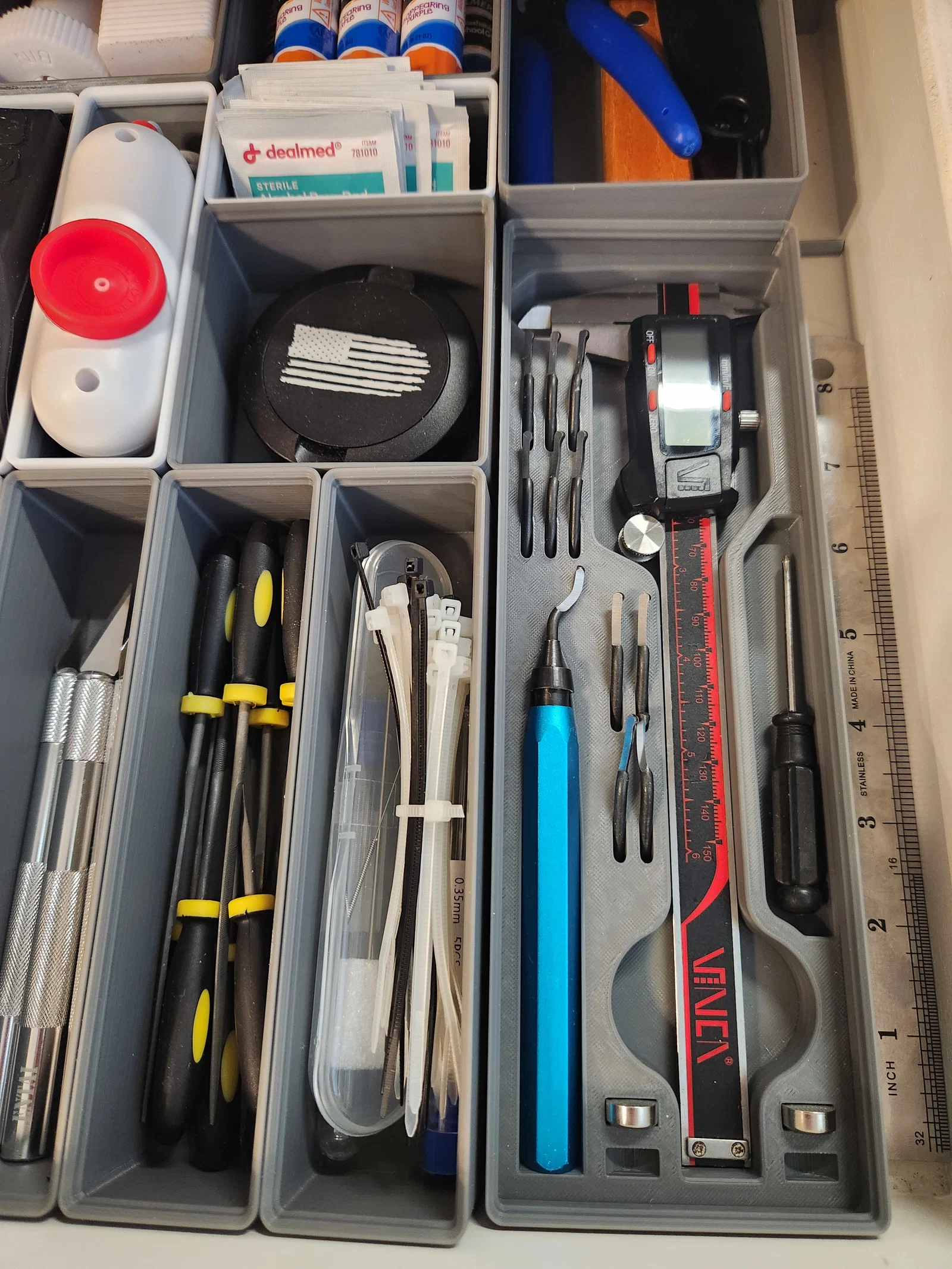

Mới bước vào in 3D, mình quyết định dự án in đầu tiên sẽ là sắp xếp gọn gàng đống đồ in 3D mới mua. Và rồi rất nhanh (kiểu gì cũng vậy), mình rơi thẳng xuống “hố thỏ” Gridfinity! Nói ngắn gọn là mình sẽ Gridfinity banh cái nhà này luôn, mỗi lần một ngăn kéo/tủ/kệ…

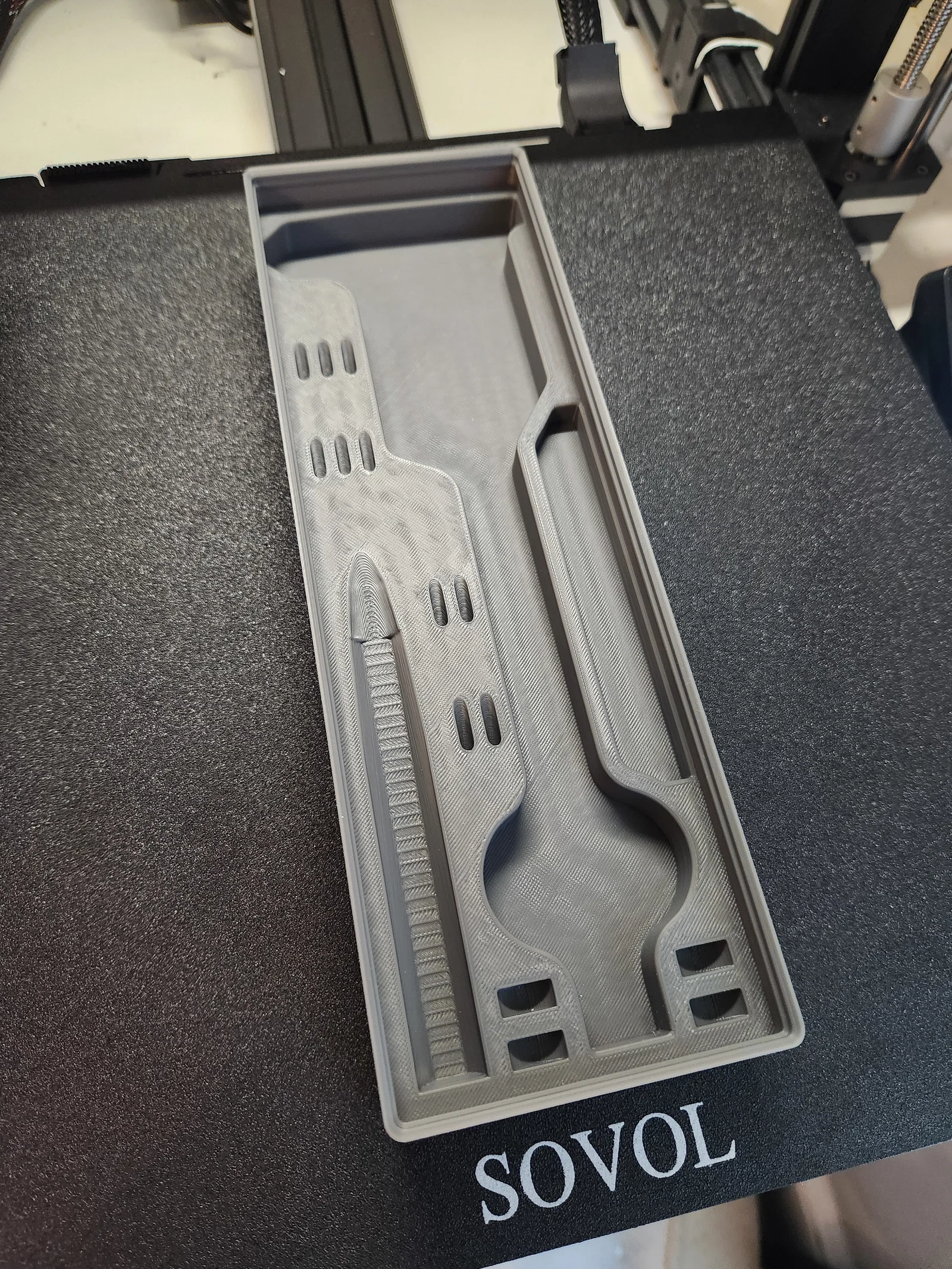

Ban đầu mình in 2 holder riêng cho thước kẹp và deburring tool, dùng model trên Printables. Nhưng cây thước kẹp của mình lại không vừa hẳn cái holder đó – mình phải hơ nóng bằng heat gun cho nó nhão ra chút, mà vẫn bị chật khó chịu (chật tới mức để yên trong holder cũng làm thước tự bật lên). Thêm nữa, do hình dạng thước kẹp khá “lồi lõm”, cái holder 2x6 bị dư nhiều khoảng trống không dùng được. Chưa kể cả hai holder đó đều không stackable – để dụng cụ vào là không thể chồng thêm bin lên trên. Nhiêu đó cũng đủ lý do để mình thử tự thiết kế một Gridfinity tool holder… Và mình thấy kết quả ổn nên chia sẻ cho anh em mê Gridfinity. Mọi người góp ý giúp mình nha, có lỗi hay đề xuất gì cứ nói (đây là model đầu tiên mình chia sẻ nên nhẹ tay chút!).

Specs / Dimensions

Thông số Gridfinity tuân theo chuẩn các bin Gridfinity gốc của Zack Freedman.

• kích thước bin = 2x6x4u
• lỗ nam châm kiểu slip-fit (dán keo) (6.5 mm)

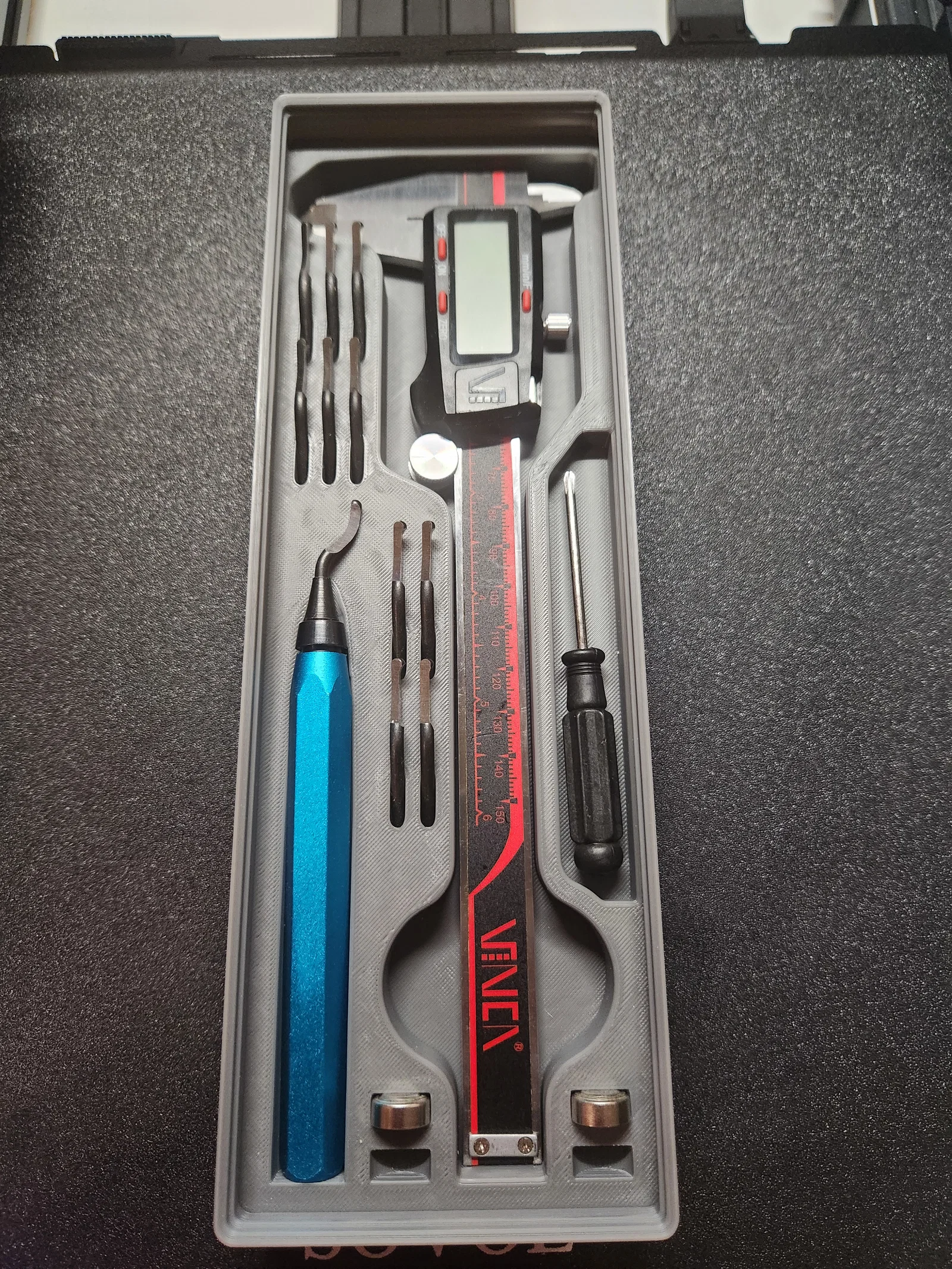

Mình lấy kích thước hộc thước kẹp (caliper pocket) dựa theo cái hộp đựng zin của cây Vinca caliper giá rẻ của mình; nhìn cũng khá “đại trà” nên chắc sẽ hợp với nhiều hãng/model khác.

• chiều dài hộc = 239 mm
• bề ngang hộc (phần ngàm/jaws) = 80 mm
• bề ngang hộc (phần màn LCD điện tử) = 48.5 mm
• bề ngang hộc (phần thước/scale) = 17.5 mm

Mình thiết kế hộc deburring tool theo cây deburring tool của mình (có thể đi kèm máy in hoặc nằm trong combo dụng cụ in 3D mình mua). Lướt Amazon thì thấy bề ngang khá tiêu chuẩn, còn chiều dài chỉ chênh nhẹ giữa nhiều hãng/model (chắc không sao).

• bề ngang dụng cụ = 12.15 mm / 13.8 mm tại cạnh rộng nhất của lục giác
• bề ngang hộc = 14.25 mm
• chiều dài dụng cụ (không tính lưỡi) = 121 mm
• chiều dài hộc = 122.5 mm
  • lưu ý: hộc dụng cụ được nghiêng lên để đầu tip nhô ra ngoài (dễ cầm lấy), và dụng cụ dài hơn một chút vẫn để vừa ổn – nhưng nếu dài hơn nhiều thì có thể cấn khi chồng thêm bin khác lên trên…

10 khe cắm lưỡi dự phòng cho deburring được làm theo bộ lưỡi đi kèm dụng cụ của mình, nhưng kích thước có vẻ khá chuẩn.

• đường kính lưỡi = ~3.1 mm
• đường kính khe = 3.5 mm
• chiều dài lưỡi (tham khảo theo hình) = 47.5 mm
  • chênh lệch chiều dài lưỡi đa phần vẫn sẽ ổn

4 khe cho pin thước kẹp dự phòng - pin LR44 (11.9 mm x 5.65 mm)

Hộc phụ bên phải thước kẹp để bỏ thêm lưỡi và/hoặc pin dự phòng – hoặc món nhỏ khác bạn muốn để (107 mm x 15.5 mm x 8 mm sâu)

Material & Slicer Settings

Mình vẫn còn khá “non” về mấy thông số slicer nên cứ xài cấu hình tiêu chuẩn (bạn chỉnh lại tối ưu tốc độ/hiệu quả tuỳ nhu cầu).

• vật liệu = PLA+
• layer height = 0.2 mm
• wall loops, top layers, & bottom layers = 3
• infill = 15%
• wall generator = Arachne (có thể quan trọng với mấy khe lưỡi deburring mỏng)
• supports = No
• brim = Yes (mình rút kinh nghiệm là bin GF dài hơn 3 units nên có brim để tránh cong vênh)

Nhớ chia sẻ bản in của bạn và góp ý giúp mình nha!
