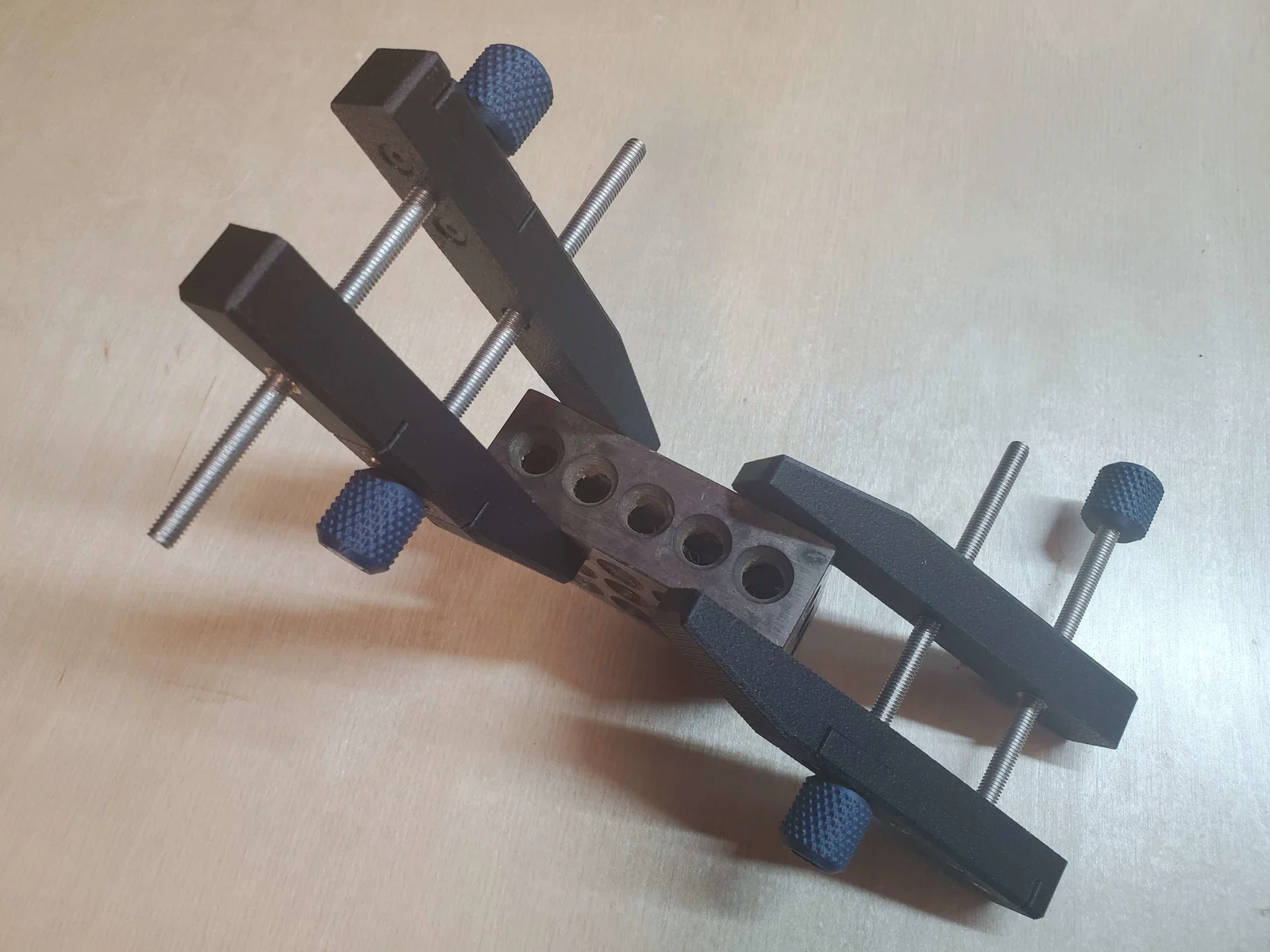

Z-Series Toolmaker & Parallel Clamps (Kẹp Toolmaker & Kẹp Song Song)

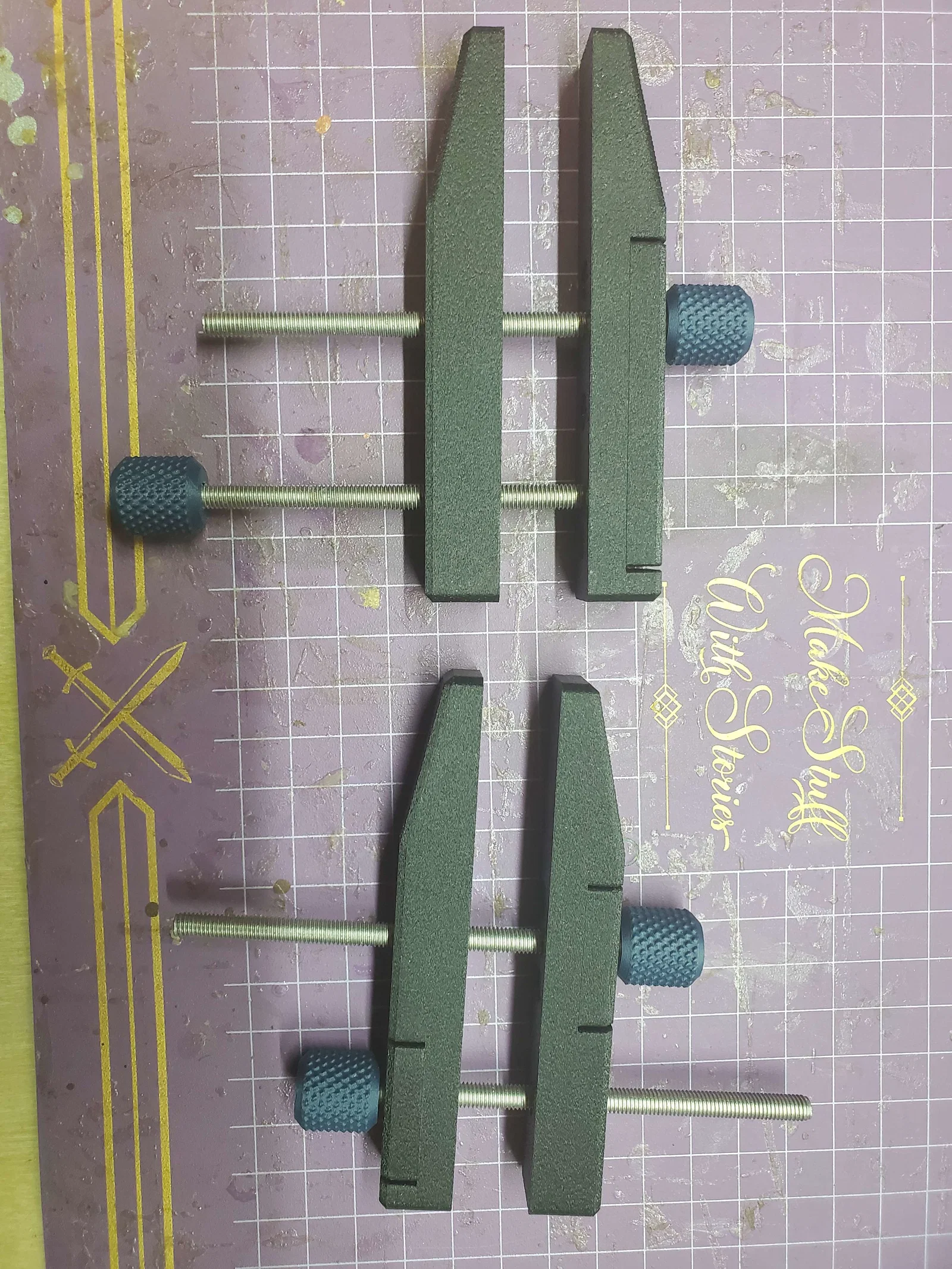

Có 2 kiểu clamp được kèm theo. Hai kiểu này khá giống nhau, nhưng khác nhẹ về form factor và cách siết. Trong 2 cái thì mình khuyên dùng Toolmaker's clamp, nhưng vẫn để cả hai cho đầy đủ.

Với cả hai bản in, mình dùng ABS-GF cho phần thân và Matte PLA cho núm vặn. PLA có thể dùng được, PETG cũng có thể ổn. Mình chưa test kỹ với vật liệu nào khác.

Toolmaker's Clamp

Bill of Materials

• 2x bu-lông M5x??? đầu lục giác (hex-head). Chiều dài bạn tự chọn, nhưng mình khuyên càng dài càng tốt. Đây là dịp xài mấy con bu-lông dài 100mm còn dư khi build D-series Dovetail Vise nếu bạn mua số lượng nhiều.
• 3x vít M3x12 đầu chìm (countersink)
• 3x insert nhiệt M3x6 (heat-set inserts)
• 2x insert nhiệt M5x12 (có thể dùng loại dài 8mm hoặc 10mm cũng được)
• 2x đai ốc M5 Nylock
• 1x bản in “toolmaker-obverse”
• 1x bản in “toolmaker-reverse”
• 1x bản in “toolmaker-topper”
• 2x bản in “Knob DC16x16-M5hT”

Assembly

1. Trượt (slide) bản in Knob vào các bu-lông đầu lục giác. Có thể bạn sẽ cần dán keo để cố định.
2. Ép các insert nhiệt M3x6 vào 3 lỗ trên bản in “toolmaker-topper”.
3. Ép các insert nhiệt M5x12 vào 2 lỗ trên bản in “toolmaker-reverse”. Mình khuyên lỗ phía trước (gần jaw) ép từ phía ngoài, còn lỗ phía sau (xa jaw) ép từ phía trong, nhưng thật ra không quá quan trọng.
4. Lắp (slide) cụm “toolmaker-topper” vào một bu-lông. Phần hõm (recess) trên chi tiết in nên quay ra xa đầu bu-lông. Từ đây mình sẽ gọi bu-lông này là bu-lông “front” (hướng về phía jaw).
5. Vặn một đai ốc nylock vào bu-lông front cho tới khi nó nằm gọn trong phần recess của topper. Chừa đủ khoảng hở giữa topper và đầu bu-lông để bu-lông có thể xoay tự do.
6. Trượt chi tiết “toolmaker-obverse” vào bu-lông front.
7. Vặn các chi tiết “toolmaker-reverse” vào bu-lông front nhưng chỉ vài vòng để còn độ rơ (slack).
8. Luồn bu-lông còn lại (bu-lông Back) qua lỗ phía sau trên các chi tiết “toolmaker-reverse”. Bạn sẽ muốn vặn gần như hết chiều dài qua bên kia.
9. Luồn bu-lông back qua lỗ phía sau của “toolmaker-obverse”.
10. Vặn một đai ốc nylock vào bu-lông back. Bạn muốn đai ốc nằm vào đúng phần recess, và chừa đủ ren để khi bạn đóng cụm “toolmaker-topper” lên trên, đầu bu-lông back sẽ ngang bằng (flush) với mặt trên của chi tiết “toolmaker-topper”.
11. Dùng vít M3x12 để bắt “toolmaker-topper” vào “toolmaker-obverse” từ phía trong.

Parallel Clamp

Bill of Materials

• 2x bu-lông M5x??? đầu lục giác (hex-head). Chiều dài bạn tự chọn, nhưng mình khuyên càng dài càng tốt. Đây là dịp xài mấy con bu-lông dài 100mm còn dư khi build D-series Dovetail Vise nếu bạn mua số lượng nhiều.
• 4x vít M3x12 đầu chìm (countersink)
• 4x insert nhiệt M3x6 (heat-set inserts)
• 2x insert nhiệt M5x12 (có thể dùng loại dài 8mm hoặc 10mm cũng được)
• 2x đai ốc M5 Nylock
• 1x bản in “parallel-obverse”
• 1x bản in “parallel-reverse”
• 2x bản in “parallel topper”
• 2x bản in “Knob DC16x16-M5hT”

Assembly

1. Trượt (slide) bản in Knob vào các bu-lông đầu lục giác. Có thể bạn sẽ cần dán keo để cố định.
2. Ép các insert nhiệt M3x6 vào từng bản in “parallel-topper”.
3. Ép insert nhiệt M4x12 vào lỗ phía sau (xa jaw) của “parallel-obverse” và lỗ phía trước (gần jaw) của “parallel-reverse”.
4. Trượt mỗi “parallel-topper” vào mỗi bu-lông sao cho phần recess quay ra xa đầu bu-lông.
5. Vặn một đai ốc nylock vào mỗi bu-lông. Đai ốc phải nằm vừa trong recess của bản in “parallel-topper”, nhưng chừa đủ khoảng hở giữa chi tiết in và đầu bu-lông để nó xoay tự do.
6. Trượt chi tiết “parallel-obverse” vào một bu-lông, và chi tiết “parallel-reverse” vào bu-lông còn lại.
7. Vặn mỗi bu-lông xuyên qua đúng lỗ của cụm đối diện để ráp hai bên lại với nhau.

Lưu ý thêm

• Nếu bạn thấy độ khít hơi lỏng, có thể thêm long đền M5 quanh các đai ốc nylock. Mình thấy dùng 3 cái (một bên 1 cái, bên kia 2 cái) là vừa đẹp.
