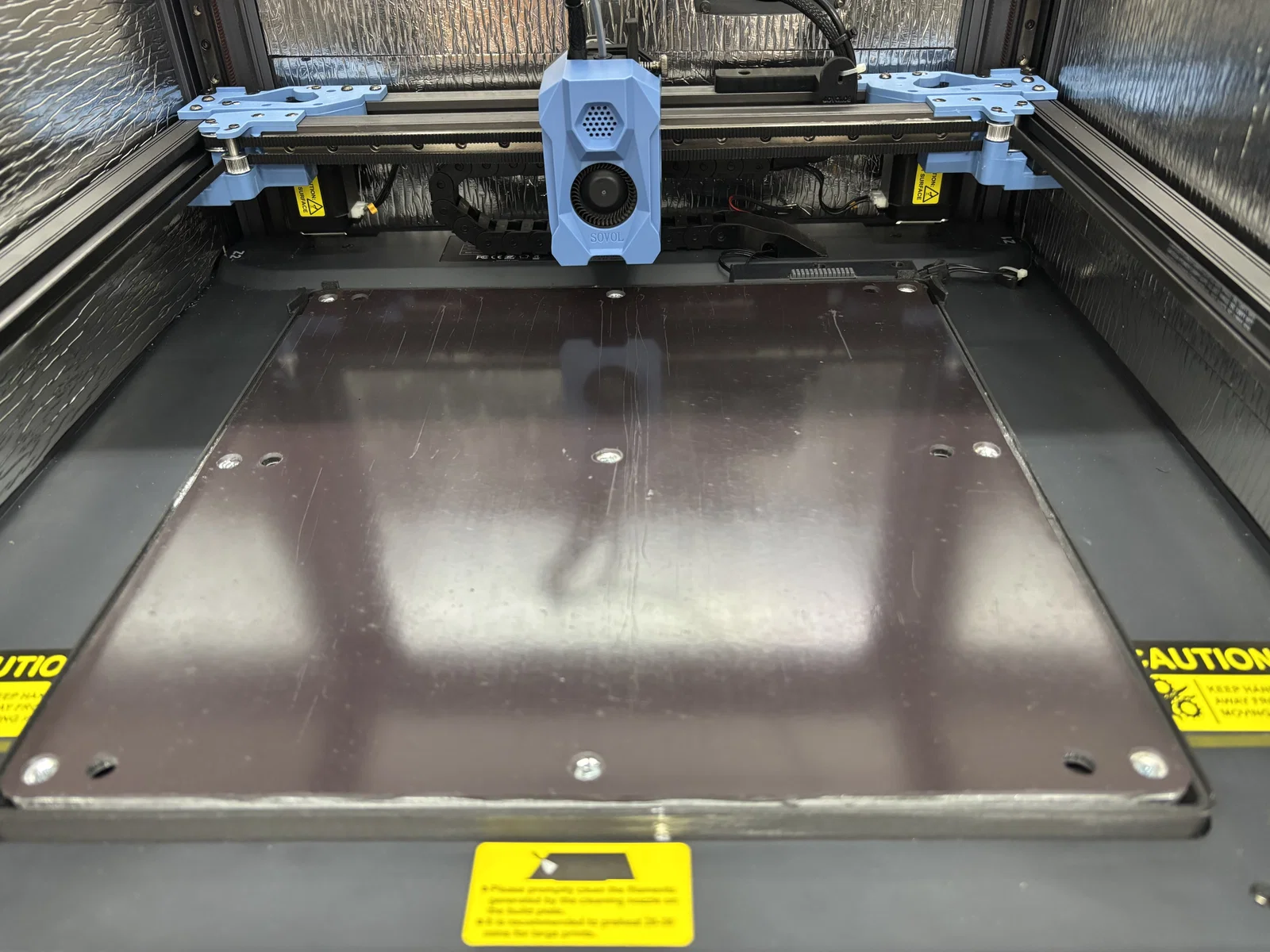

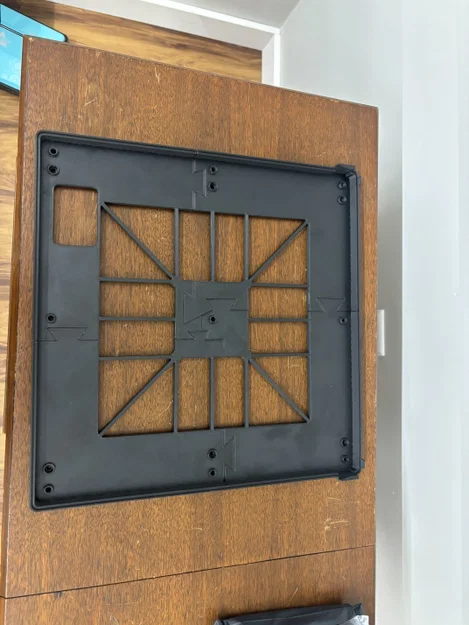

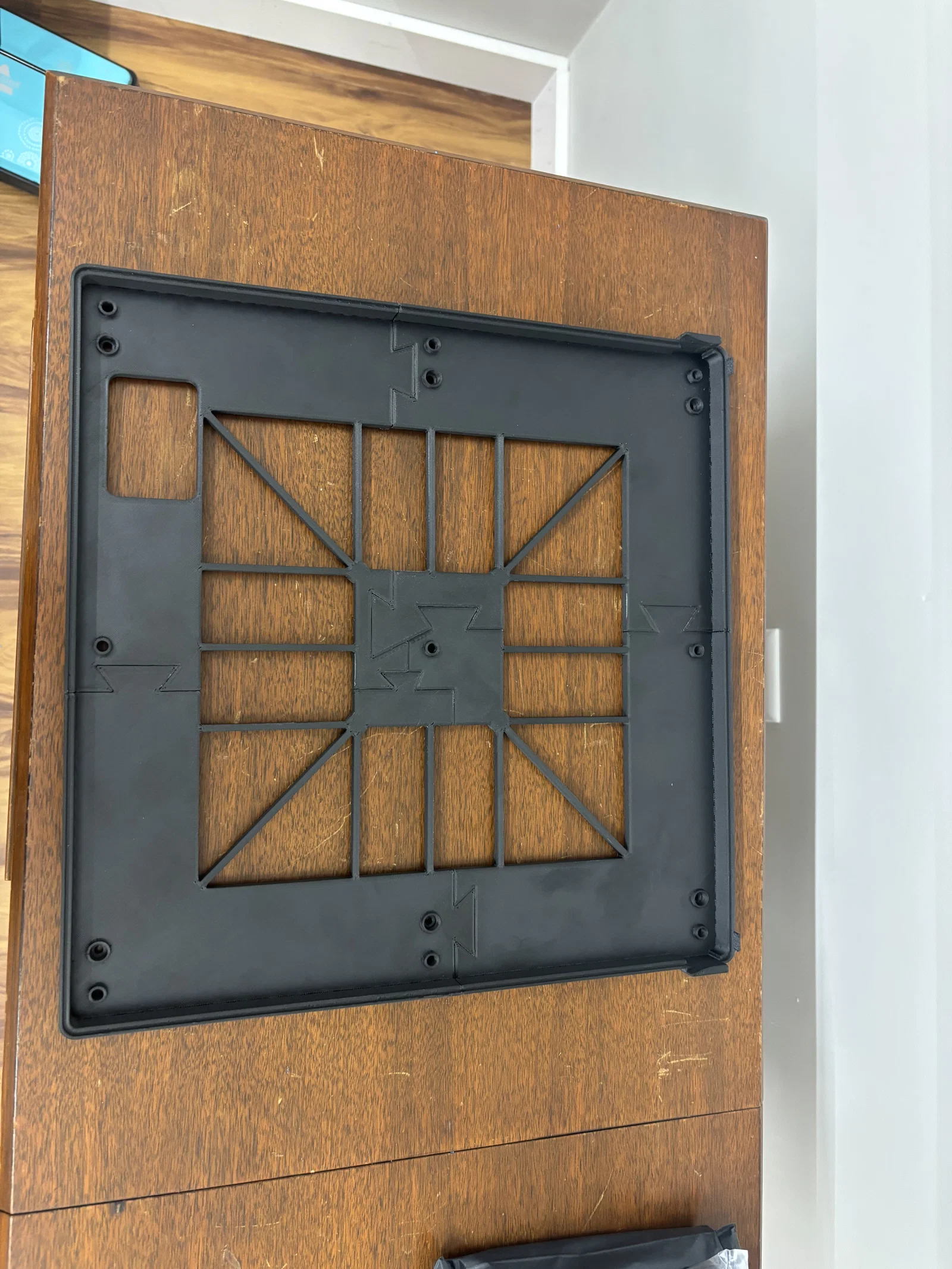

Đây là thêm một bản hotbed mount cho Sovol SV08 nữa. Mình remix từ thiết kế gốc. Ý tưởng này được lấy cảm hứng từ vài lựa chọn khác để xử lý tình trạng “taco bed” (bed bị cong/vênh) đang có sẵn ngoài kia.

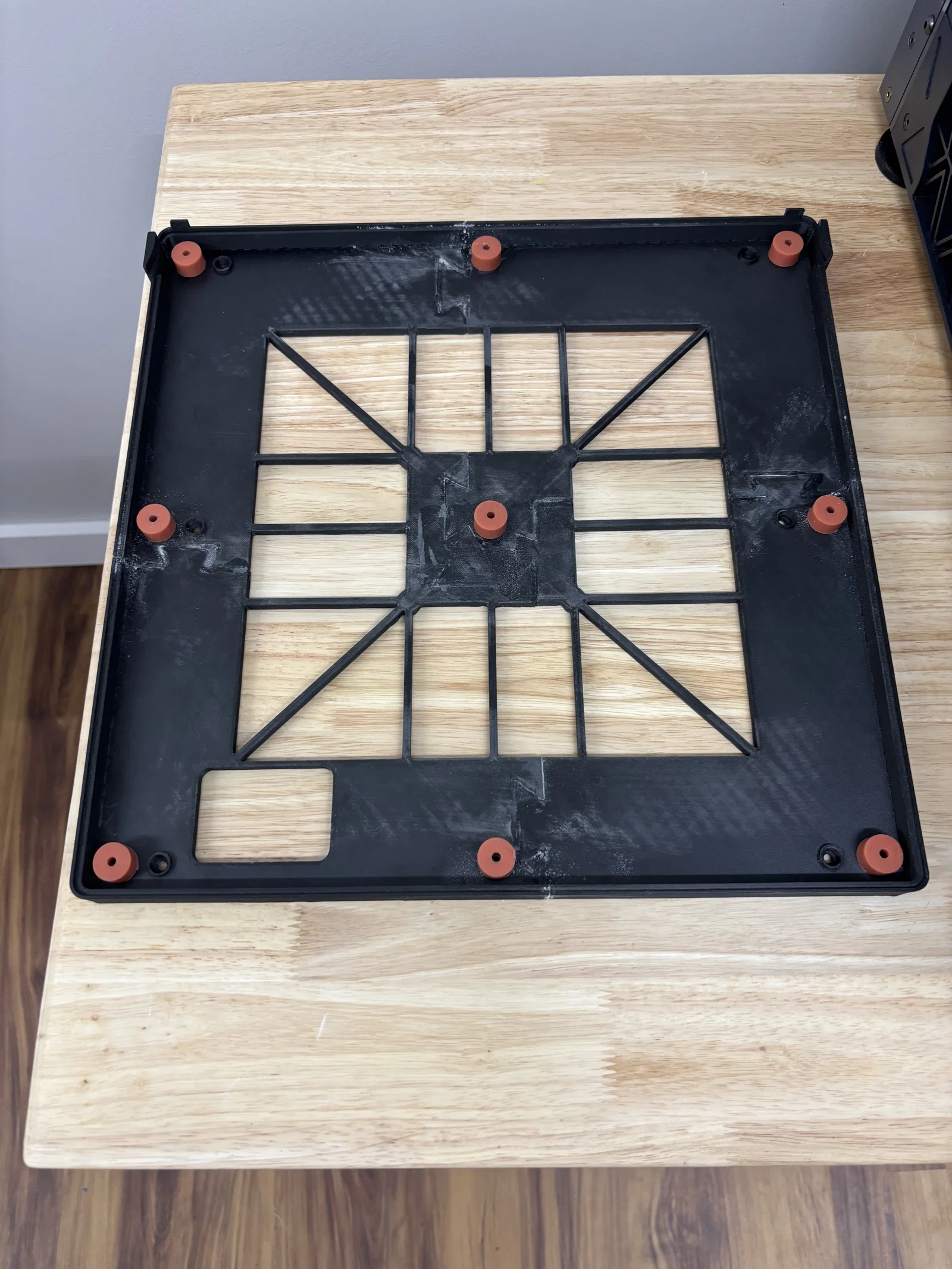

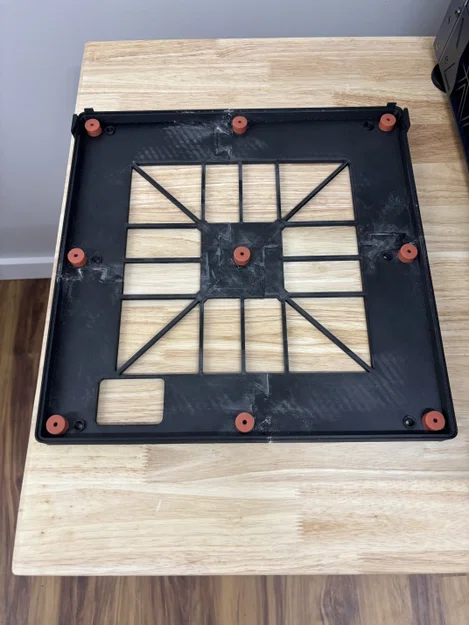

Mount này được thiết kế để dùng với silicone spacers; vì vậy bạn sẽ cần ốc dài hơn. Mình thiết kế để dùng M4 heat set inserts. Mình ép các insert này vào từ phía dưới. Tuy nhiên, mình có đính kèm file STEP phòng khi ai đó muốn chỉnh sửa để dùng ê-cu (nuts) thay vì insert.

Về silicone spacers, mình dùng loại 18mm mua trên Amazon, nhưng mình cắt xuống còn 10mm vì không muốn chúng quá cao. Mình dùng spacer jig đính kèm để cắt bằng dao lam.

https://www.amazon.com/dp/B09NNFQQ8T

Về ốc, mình dùng M4x16 flat head screws. Nếu bạn dùng spacer cao hơn thì có thể sẽ cần ốc dài hơn.

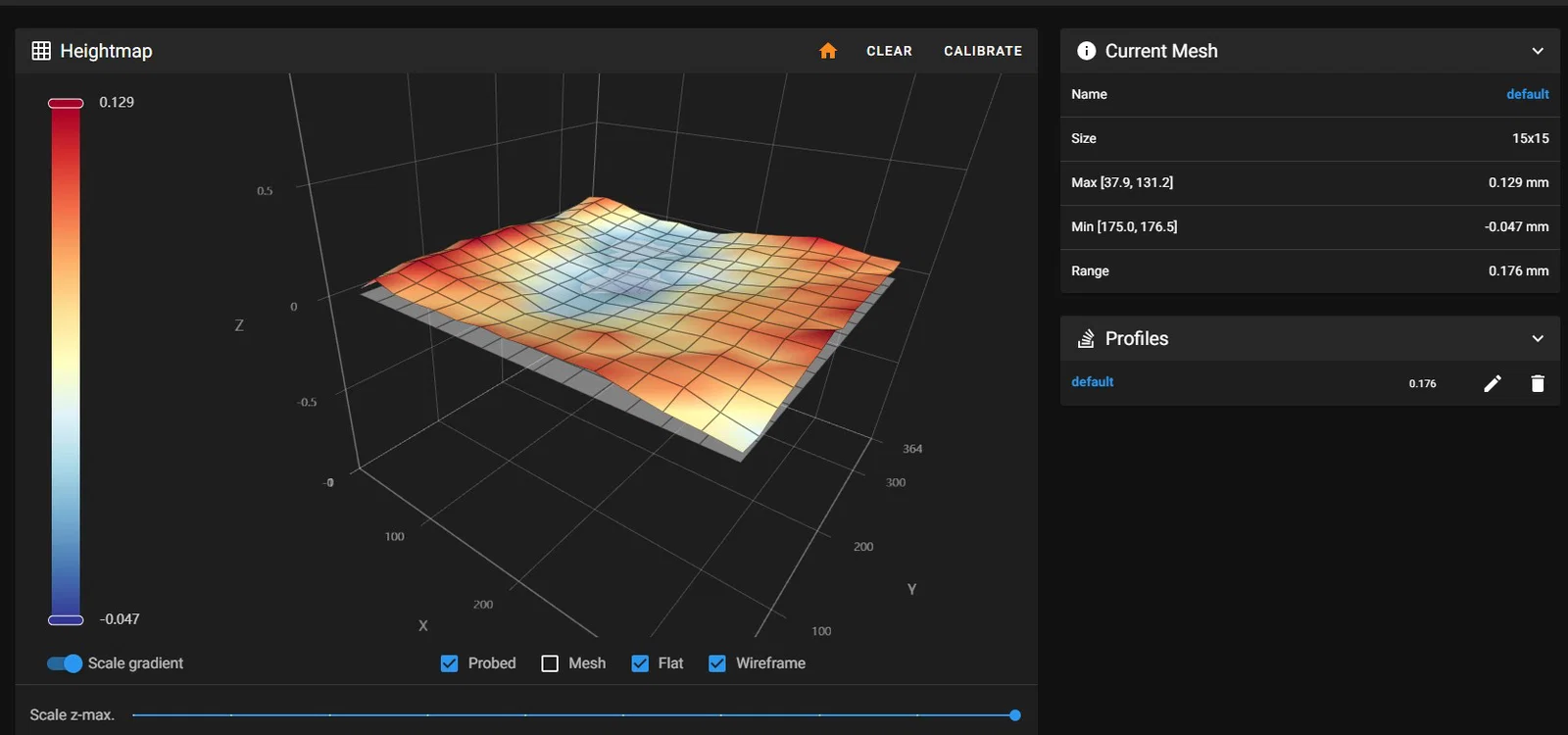

Mình dùng hàm screw_tilt_calculate như Wrath669 mô tả trong bài viết của ảnh để canh cho gần đúng trước, sau đó dùng bed mesh để tinh chỉnh lại. SV08BedTension/README.md at main · Wrath669/SV08BedTension · GitHub

Một điểm cần lưu ý khi dùng inserts: nếu bạn định in filament nhiệt cao, mình khuyên nên in phần base bằng vật liệu chịu nhiệt tốt và đừng siết ốc quá tay. Bản đầu tiên mình in bằng ABS thì có vài insert bị tuột ra. Bản thứ hai mình in bằng PET-CF17 thì tới giờ vẫn khá ổn. Việc ép insert từ phía dưới cũng giúp chắc hơn.
