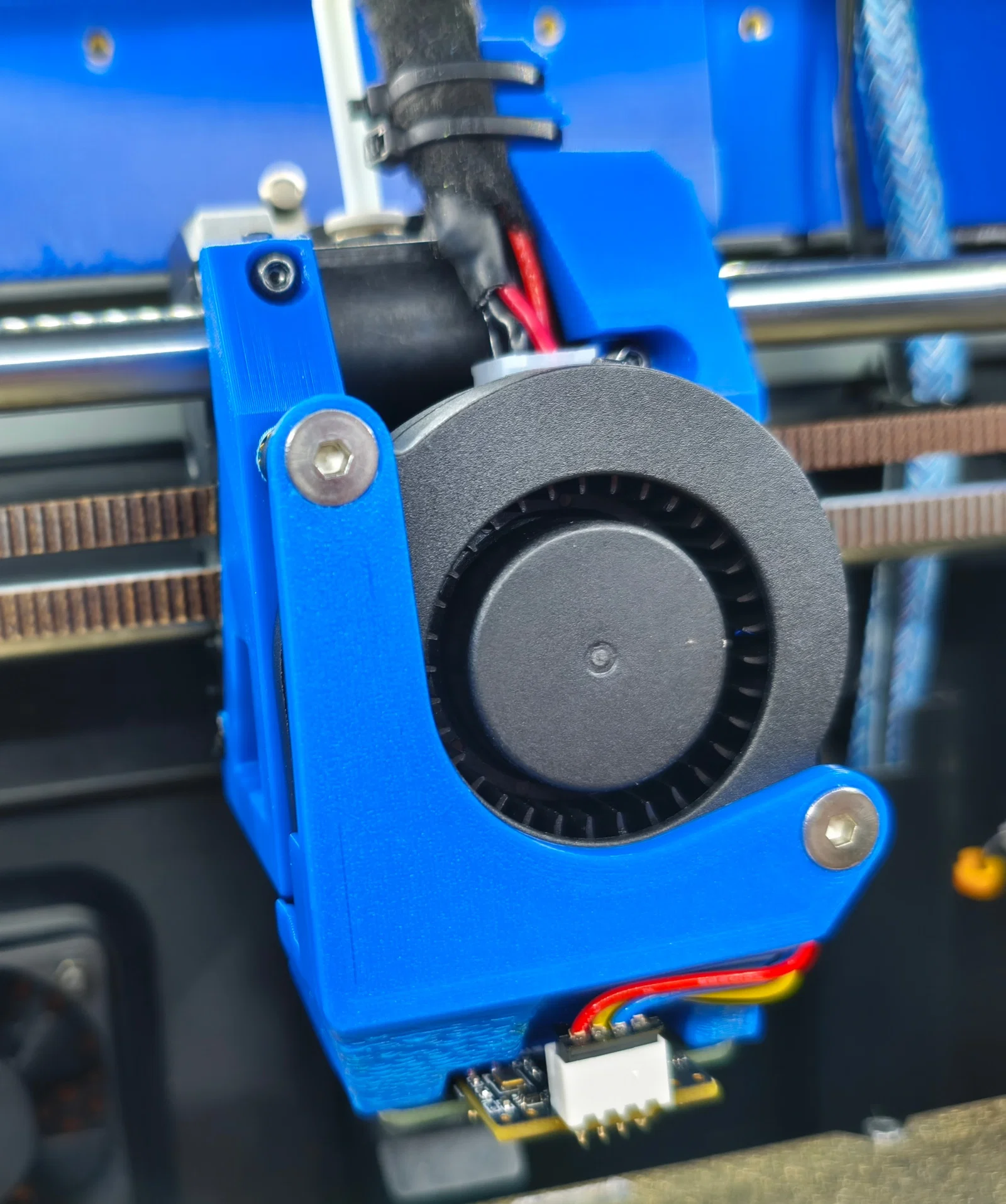

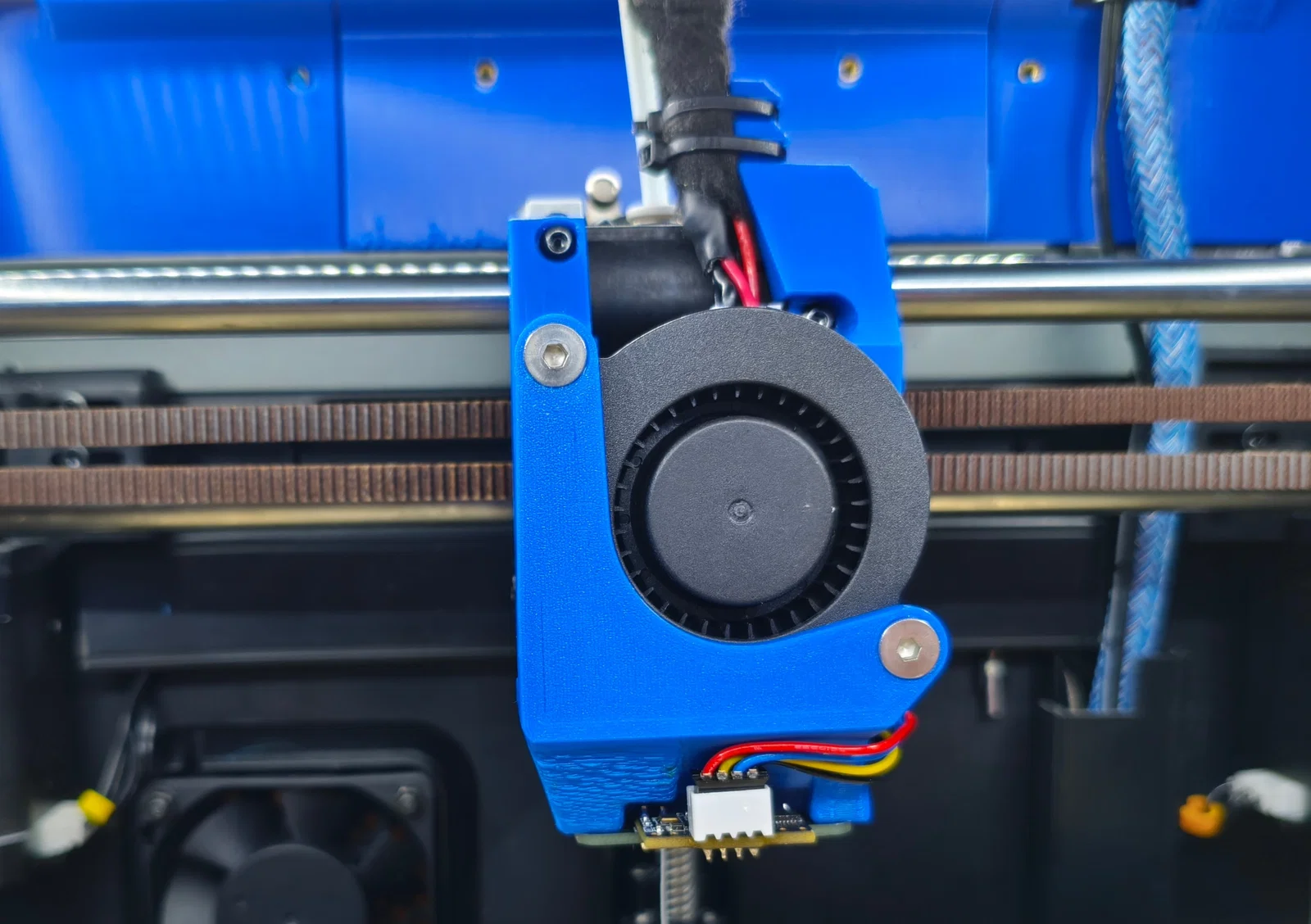

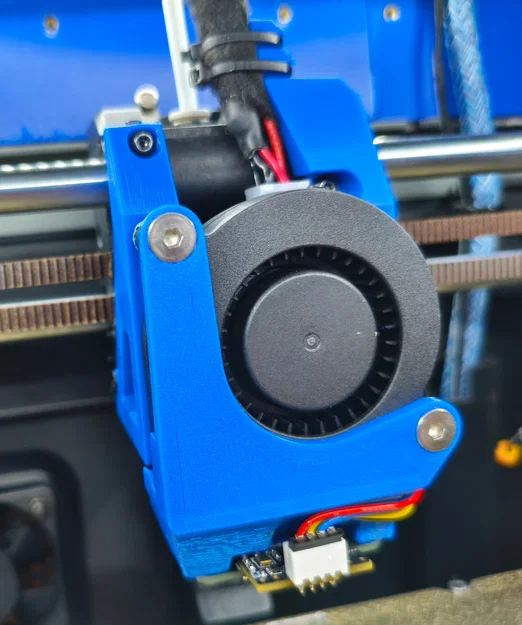

Ống gió quạt Wreality cho Creality K1 (5015, EBB42, Cartographer)

Mình có thêm một phiên bản chưa test của tay đỡ x0 có chừa khoảng hở cho 3 bộ pin header đã nhắc ở trên. Mình chưa thử các mẫu này, nên anh em in tự chịu rủi ro.

Mọi chuyện bắt đầu khi mình muốn gắn Cartographer lên con Creality K1. Mình quyết định thay mainboard bằng BTT Manta M5P. Trong lúc thay mainboard thì mình lỡ làm cháy (smoke) cái toolhead board zin.

EBB42 nhô ra nhiều hơn một chút so với “sandwich” bo toolhead zin, nên mình thay quạt 4020 bằng quạt 5015. Mình thiết kế một bộ chi tiết cho phép dùng EBB42, Cartographer, và quạt 5015 trên x-carriage zin.

Dùng EBB42 thì sẽ chạy được CAN. Vì mình chuyển qua CAN nên mình cũng bỏ luôn cable chain và chuyển sang đi dây kiểu loomed wiring. Trong bó loom mình còn nhét thêm vài đoạn dây cước máy cắt cỏ (weed whacker string) để nó giữ form cho “cứng cáp”.

Có 4 phần chính:

• Adapter gắn EBB42
• "arm x0", tay gắn vào x-carriage gần vị trí x=0 trên bàn in
• "arm x220", tay gắn vào x-carriage gần vị trí x=220 trên bàn in
• Ống gió (fan duct) tích hợp ngàm gắn Cartographer

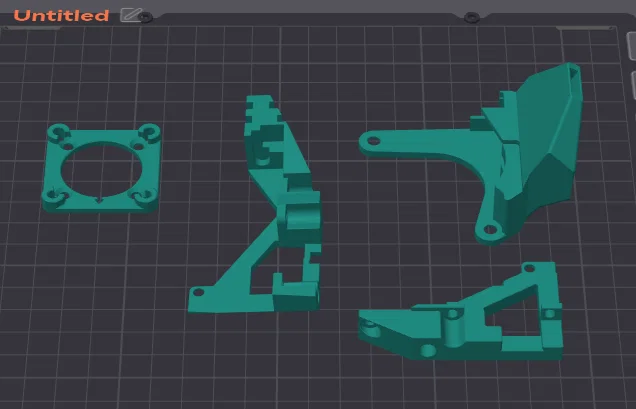

In các món này đúng như hình trong slicer. Mình khuyến nghị các setting in sau:

• Nozzle 0.4mm
• Layer height 0.2mm
• Ít nhất 4 walls
• Ít nhất 4 lớp top và bottom solid
• Support organic (tree)
• Support chỉ đặt trên build plate

Bạn cần tự chuẩn bị:

• EBB42 hoặc toolhead board tương tự, đã tháo các pin header PROBE, I2C, và RGB
• Cartographer lắp theo cấu hình flat (Beacon có thể cũng vừa)
• Quạt 5015 24V
• 2 heat insert M4 loại ngắn
• 4 heat insert M3 loại ngắn
• 2 vít M4x20 đầu chìm (flat head)
• 4 vít M3x8 đầu trụ lục giác chìm (socket head cap screws)
• 2 vít M3x6 đầu chìm (flat head)
• 2 vít M3x20 đầu chìm (flat head)
• 2 vít M3x25 đầu chìm (flat head)

Mình thiết kế để bắt vào phần cứng zin được càng nhiều chỗ càng tốt nhằm tăng độ cứng vững. Vì vậy khi lắp sẽ phải theo đúng thứ tự:

• Lắp quạt 3010 và adapter gắn EBB42 bằng vít M3x20 và M3x25 đầu chìm. Mũi tên trên adapter phải hướng lên, và các chốt phải quay ra ngoài về phía trước máy in.
• Bắt Cartographer vào fan duct bằng các vít low-profile ("round head") đi kèm Cartographer.
• Cắm EBB42 vào tất cả thiết bị của nó. Không gian không nhiều, nên giữ dây càng ngắn càng tốt. Chưa lắp các vít M3x8 đầu trụ (socket head) vội.
• Gắn 2 tay x0 và x220 bằng các vít ren thô vốn dùng để bắt cái cable strain relief zin (phần trên phía trước của toolhead), đồng thời dùng cặp vít M3 đầu chìm ngắn nhất (mỗi bên toolhead một con). EBB42 nằm bên dưới các tay.
• Bắt các tay và EBB42 vào adapter mount EBB42 bằng vít M3x8 đầu trụ (socket head cap screws).
• Kiểm tra lại toàn bộ dây lần cuối. Đảm bảo bạn vẫn thao tác được phần dây cắm vào Cartographer.
• Dùng cặp vít M4 đầu chìm để bắt quạt 5015, fan duct và Cartographer.
• Cắm dây Cartographer.

Nozzle offset cho cảm biến Cartographer là:

• 36.4mm theo trục y
• 0mm theo trục x
• 2.8mm theo trục z

Nếu không có công trình quá đỉnh của Henlor trong việc tạo CAD cho các phần zin của Creality K1 thì dự án này khó mà làm được. Mình cũng lấy cảm hứng từ fan duct Skeletor cho K1 của tbkMaker. Dự án này ban đầu là cố làm cho mẫu đó vừa với EBB42.

Đây là Onshape CAD, nếu bạn thấy có thể góp tay cải thiện fan duct.

https://cad.onshape.com/documents/4b596d67efc927b532b29b60/w/253578e2335123967360084d/e/c6e9e933ef9bee3a2ce9d5eb
