Nút/ cổng xả (plug/drain port) cho lawn roller Garant Residential

Tác giả ProwlerON

Lượt tải
14
Lượt thích
2
Lượt coi
154

File 3 3,6 MB

  • 3-8inch_1777664771.stlSTL · 1,2 MB
  • Slot_1777664772.stlSTL · 1,2 MB
  • 10mm_1777664774.stlSTL · 1,2 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Garant Residential lawn roller plug/drain port.

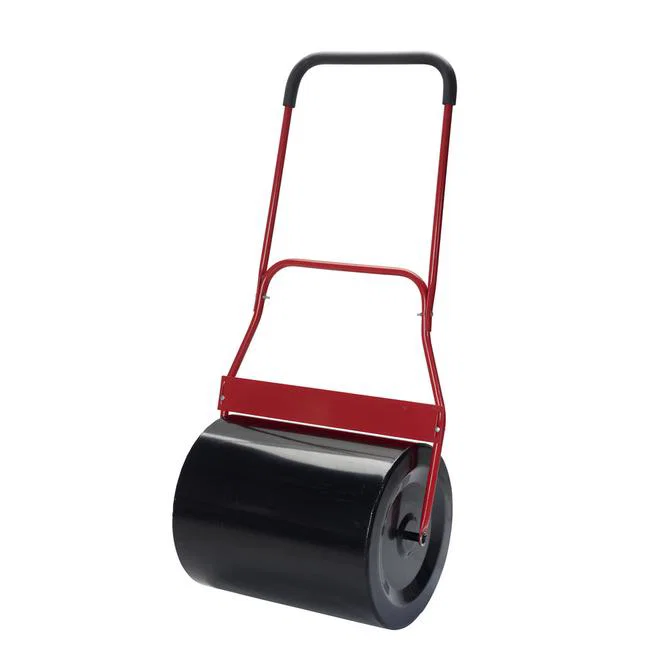

Mình cần một cái lawn roller, và có ông bạn có sẵn một cái nhưng bị mất nút (plug).

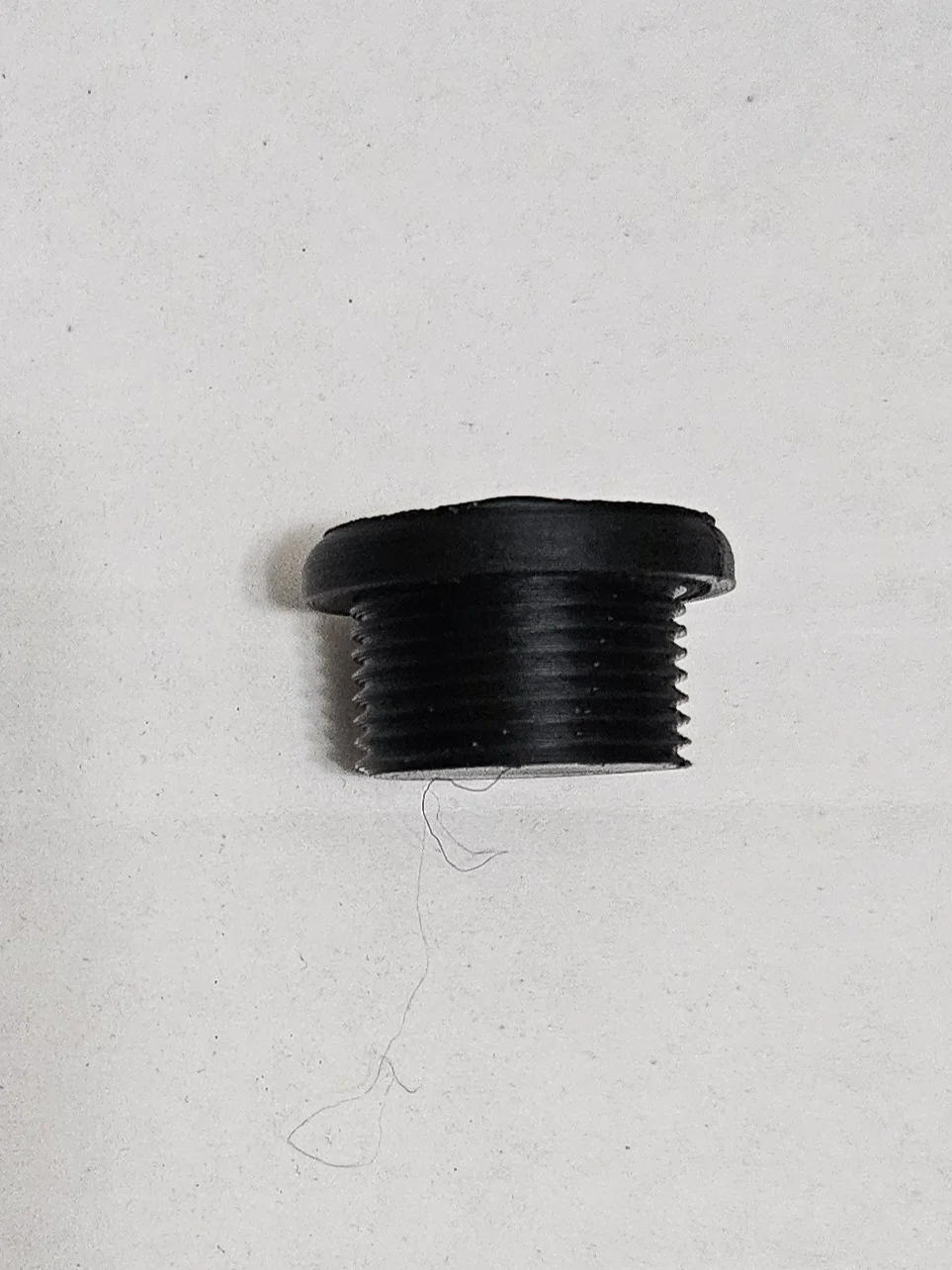

Mình thiết kế mẫu này để dùng với rubber O-ring cỡ 13/16" đến 7/8" dày 1/8". O-ring này lấy từ một bộ O-ring kit nhiều kích thước. O-ring co giãn đủ để trùm qua phần ren và giúp roller kín nước. Nhìn qua hình thì có vẻ phụ tùng zin dùng loại vòng cao su phẳng. Mình nghĩ bước ren là 15/16" - 14. Lỗ bên trong đo ban đầu khoảng 22mm. Sau đó mình test qua vài lần chỉnh sửa để ra được phiên bản cuối.

Mình làm 3 mẫu khác nhau:

- Có rãnh để vặn bằng đồng xu. Mẫu này ổn để test, nhưng mình thấy 2 mẫu dưới đáng tin hơn.

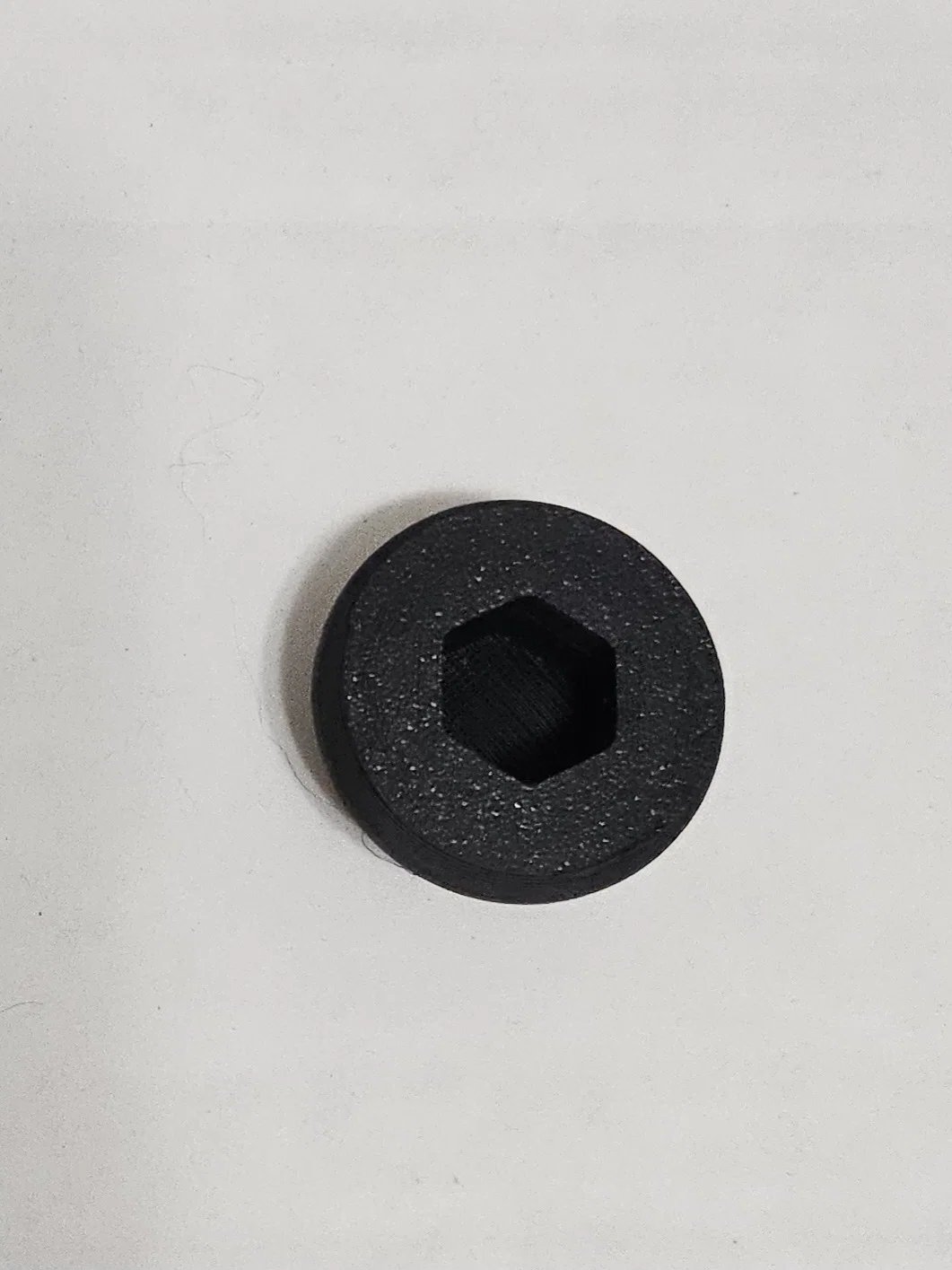

- Dùng khóa lục giác (allen key) 3/8"

- Dùng khóa lục giác (allen key) 10mm

Mình khuyên nên dùng wire brush để vệ sinh ren trước khi lắp.

Mình in bằng PLA: 4 walls, 5 top/bottom, 40% Gyroid, layer height 0.2. Nếu để ngoài trời thì chắc in PETG hoặc ABS/ASA sẽ hợp hơn.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
3
Tổng dung lượng
3,6 MB
File lớn nhất
1,2 MB
