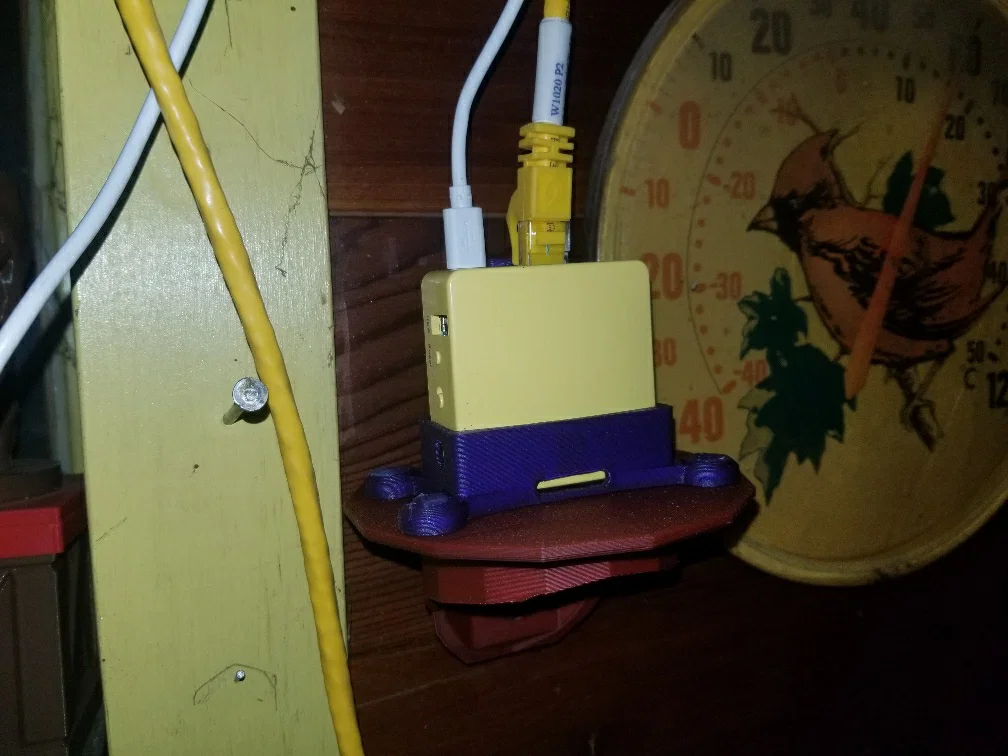

Remix ngàm gắn GL.iNet Mango MT300N-V2: chân ngắn, lỗ bắt vít, thêm tuỳ chọn

Đúng như mô tả, mình cần làm chân ngắn hơn để vừa cái kệ nhỏ, đồng thời gắn thêm mấy cái đế tròn kiểu pad cho đẹp. Tiện thể mình làm luôn vài biến thể: thêm lỗ bắt vít, hoặc hốc để bơm keo nóng hay loại keo dán khác, và thêm hốc để gắn nam châm.

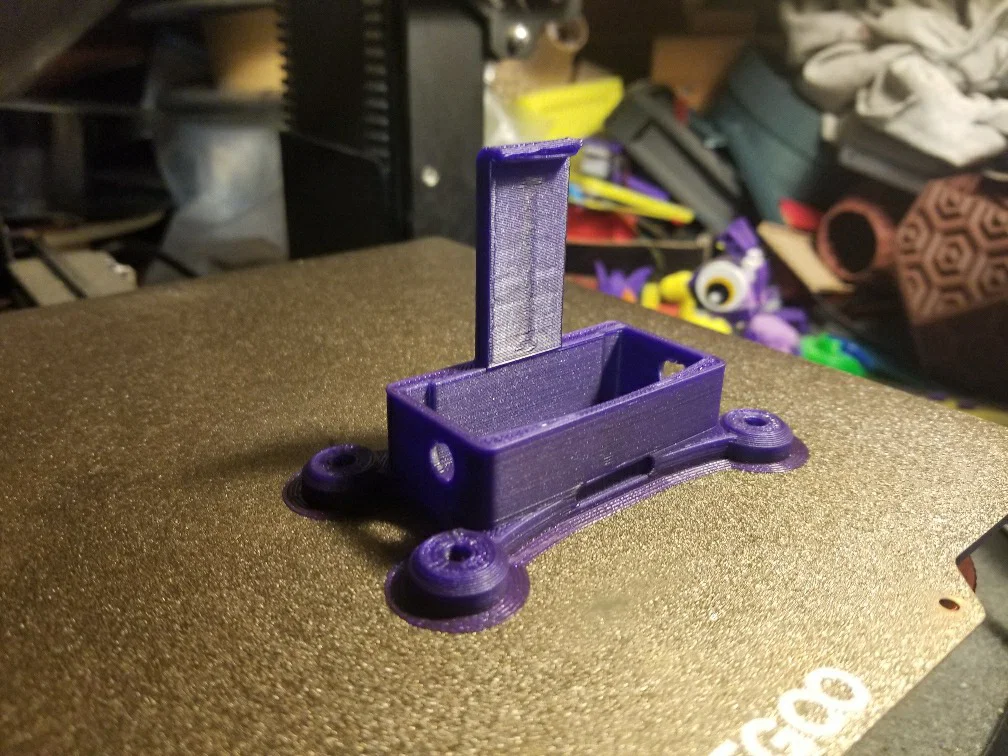

Sau đó mình thấy cần có lỗ nhìn để thấy LED, và lỗ thoát gió. Tới đây thì bắt đầu hơi “rối”.

File STL gốc không thể làm manifold được, dù mình thử nhiều lần bằng phần mềm xử lý mesh, thậm chí convert sang polygon mesh hoàn toàn trong OpenSCAD, nhưng vẫn lỗi quá nhiều nên không thể chỉnh sửa sâu. Vì vậy mình remodel lại hoàn toàn trong OpenSCAD, dùng bản gốc làm mẫu (và “mượn” trực tiếp hình học để cắt ra profile hốc đặt Mango), để có thể bớt vật liệu đi chứ không chỉ thêm vào.

Hốc bắt vít dùng cho vít gỗ đầu bằng #6 (flat head).

Đúng rồi, hốc keo thực ra chỉ là dùng lại các lỗ vít nhưng thao tác từ phía dưới. Bơm keo (trường hợp của mình là keo nến/hot glue, hoặc Liquid Nails Fuze-It) vào phần countersink, bơm dư một chút rồi đem gắn. Keo dư sẽ trồi ra ở lỗ phía trên, vậy là biết không còn bọt khí. Lau phần keo dư, miết dẹt như tán rive để tăng độ bám, hoặc chờ khô rồi cắt bỏ. Đơn giản!

Bản dùng nam châm có các hốc ở mặt dưới của chân để dán đĩa nam châm. Mình chọn cỡ 10mm x 3mm, nên loại nào tới kích thước đó (hoặc nhỏ hơn) đều dùng được.

Nếu có ai quan tâm thì mình có thể share luôn source OpenSCAD, và sắp tới mình cũng sẽ làm thêm bản wall mount (để Mango nằm xuống theo dạng chữ X, thay vì dựng đứng như mấy bản này).
