Bộ bảo vệ cánh chân vịt BlueBoat (BlueBoat Propeller Protector)

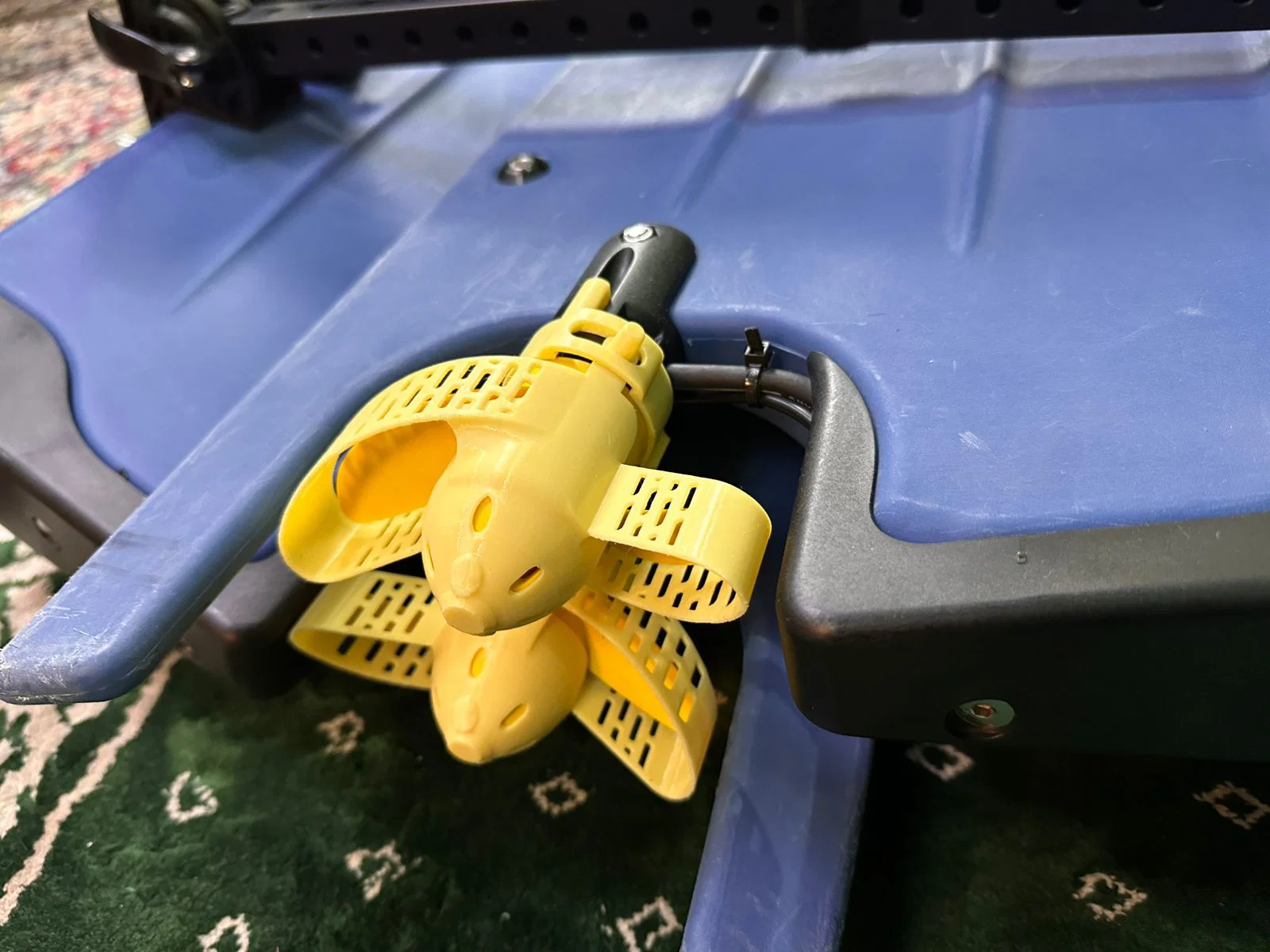

Trong lúc vận chuyển và thao tác, các cánh chân vịt của BlueRobotics BlueBoat thường bị hở ra ngoài nên dễ bị cấn/chạm với đồ vật khác. Propeller Blades Protector tạo một lớp nắp/ốp cứng che chắn cho cánh, giúp giảm rủi ro trầy xước, cong và nứt vỡ do va chạm.

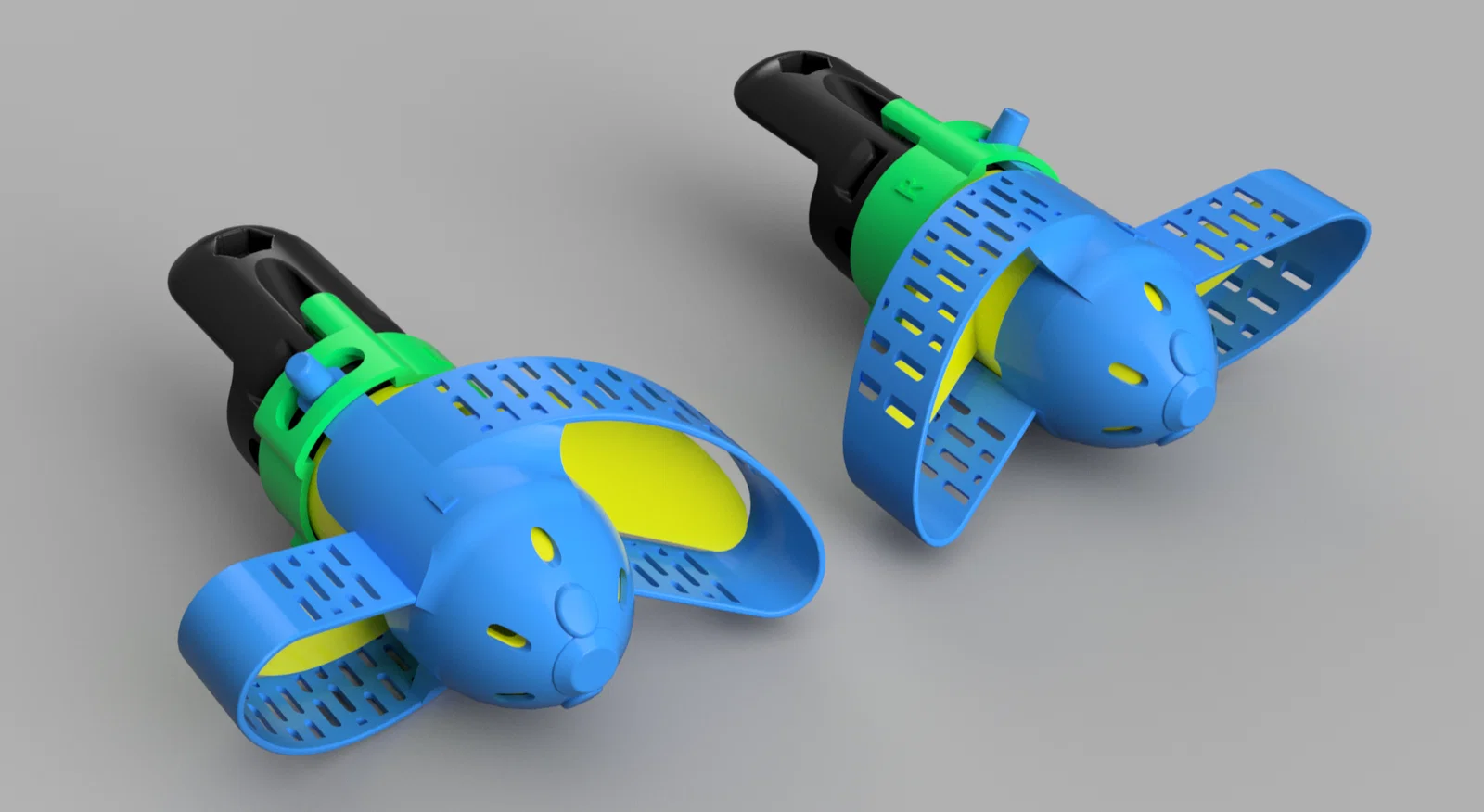

Propeller Blades Protector gồm 4 phần (2 cho bên trái/portside và 2 cho bên phải/starboard). Gồm:

1. Protector Cap (màu xanh dương)
2. Clip On Stopper (màu xanh lá)

— Cơ chế —

‘Protector Cap’ có 2 chốt (pegs) canh thẳng hàng với 2 lỗ M3 của chân vịt để nó có thể xoay cùng với chân vịt.

‘Clip On Stopper’ sẽ kẹp vào trục chân vịt bằng kim loại màu đen phía sau chân vịt và móc vào rãnh ngang dài trên trục kim loại (phía trong của catamaran) … đồng thời lỗ rãnh (slot hole) của ‘Clip On Stopper’ sẽ trượt vào chốt nhô ra của ‘Protector Cap’. Cơ chế này sẽ ngăn ‘Protector Cap’ bị tuột/trượt ra ngoài.

Khoảng hở (allowance) do lỗ rãnh (slot hole) của ‘Clip On Stopper’ tạo ra sẽ cho phép ‘Protector Cap’ có một chút chuyển động xoay/lắc (swivel) (~30°) khi (và nếu) ‘Protector Cap’ nhận lực làm nó xoay theo trục của chân vịt.

– Cách dùng / Gắn vào và tháo ra —

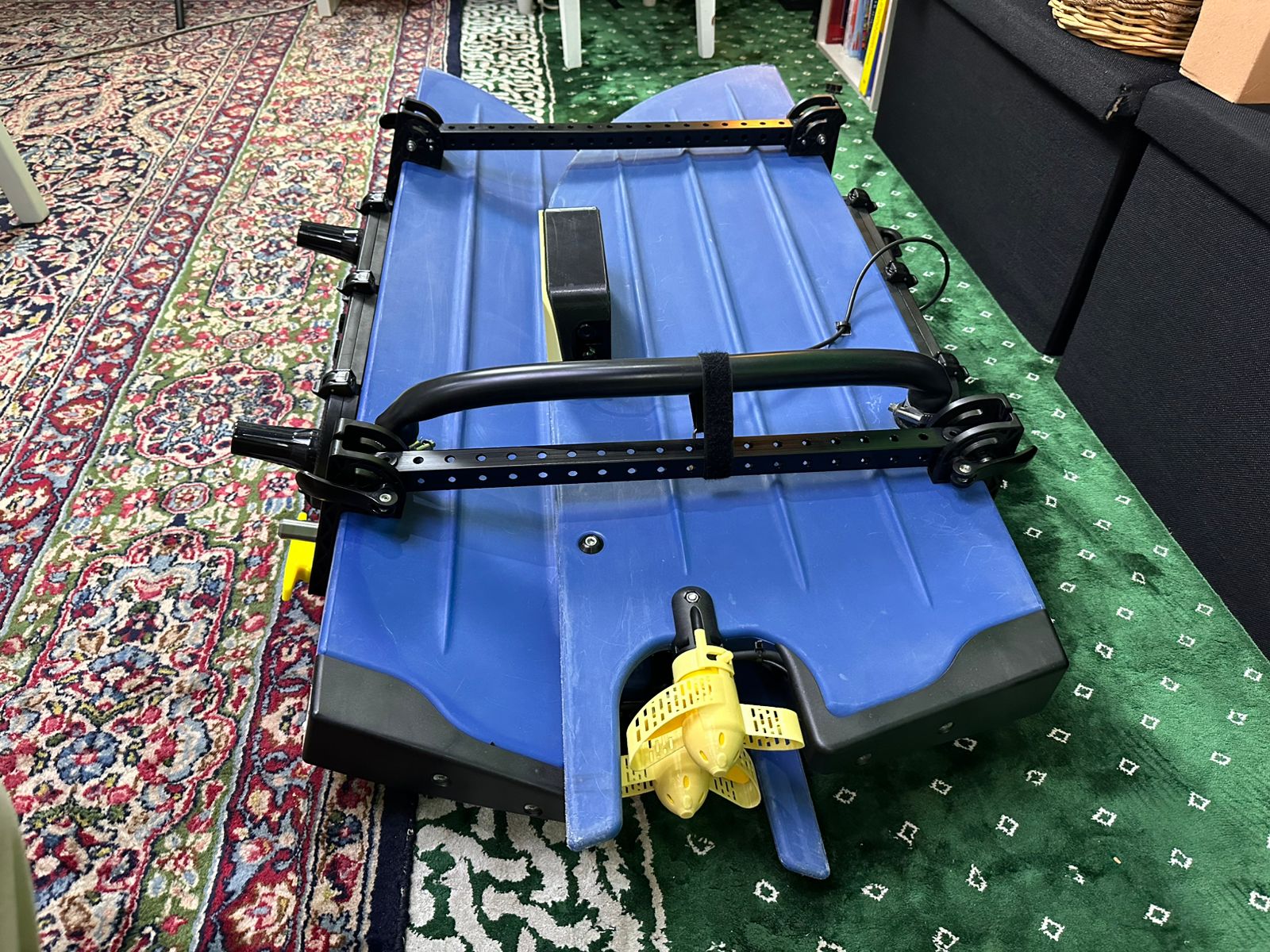

Propeller Blades Protector có thể gắn lên chân vịt của BlueBoat khi BlueBoat đang gập hoặc đang mở.

Cách gắn:

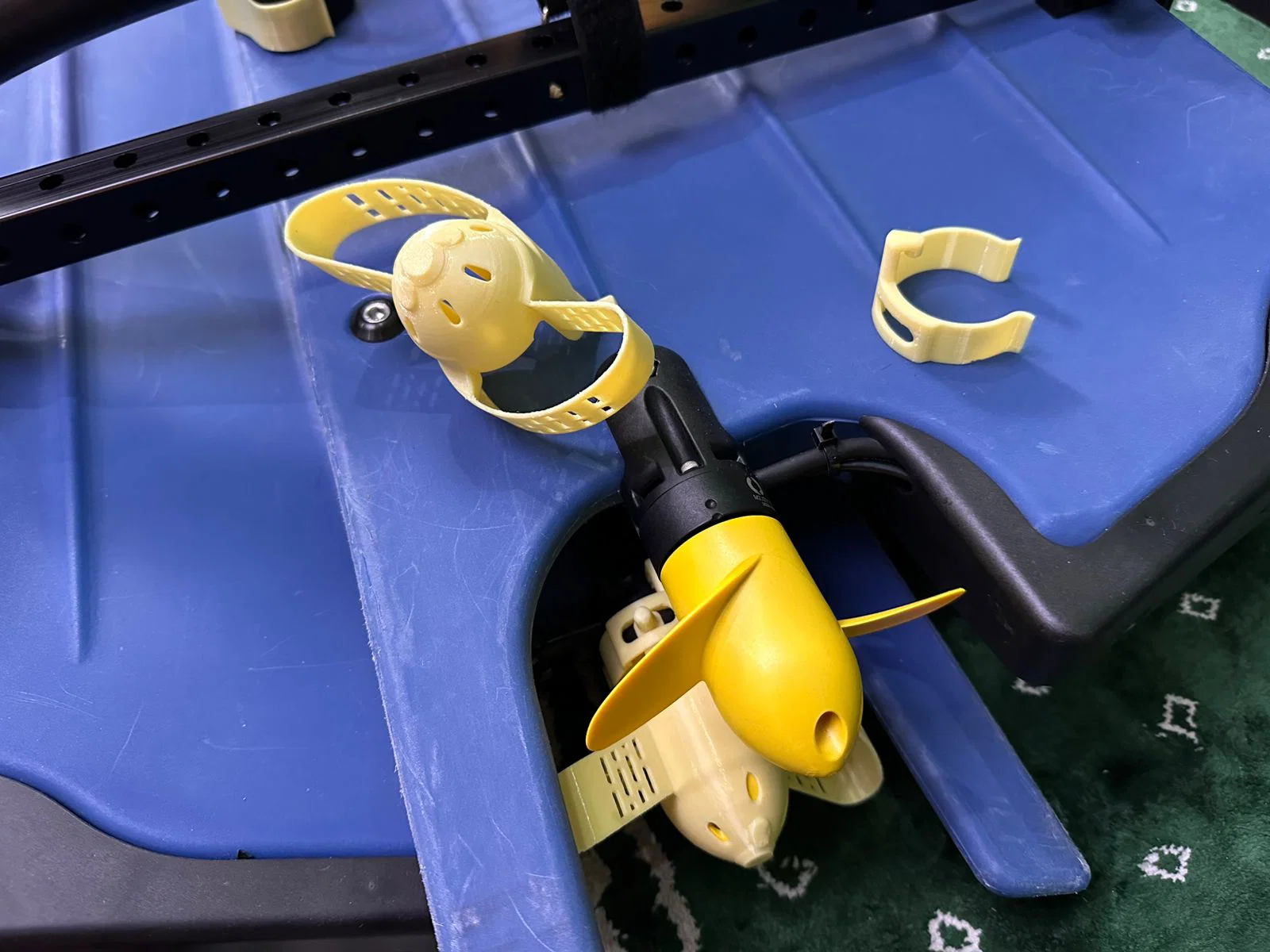

1. Trượt ‘Protector Cap’ vào chân vịt, canh 2 chốt thẳng với 2 lỗ trên chân vịt.

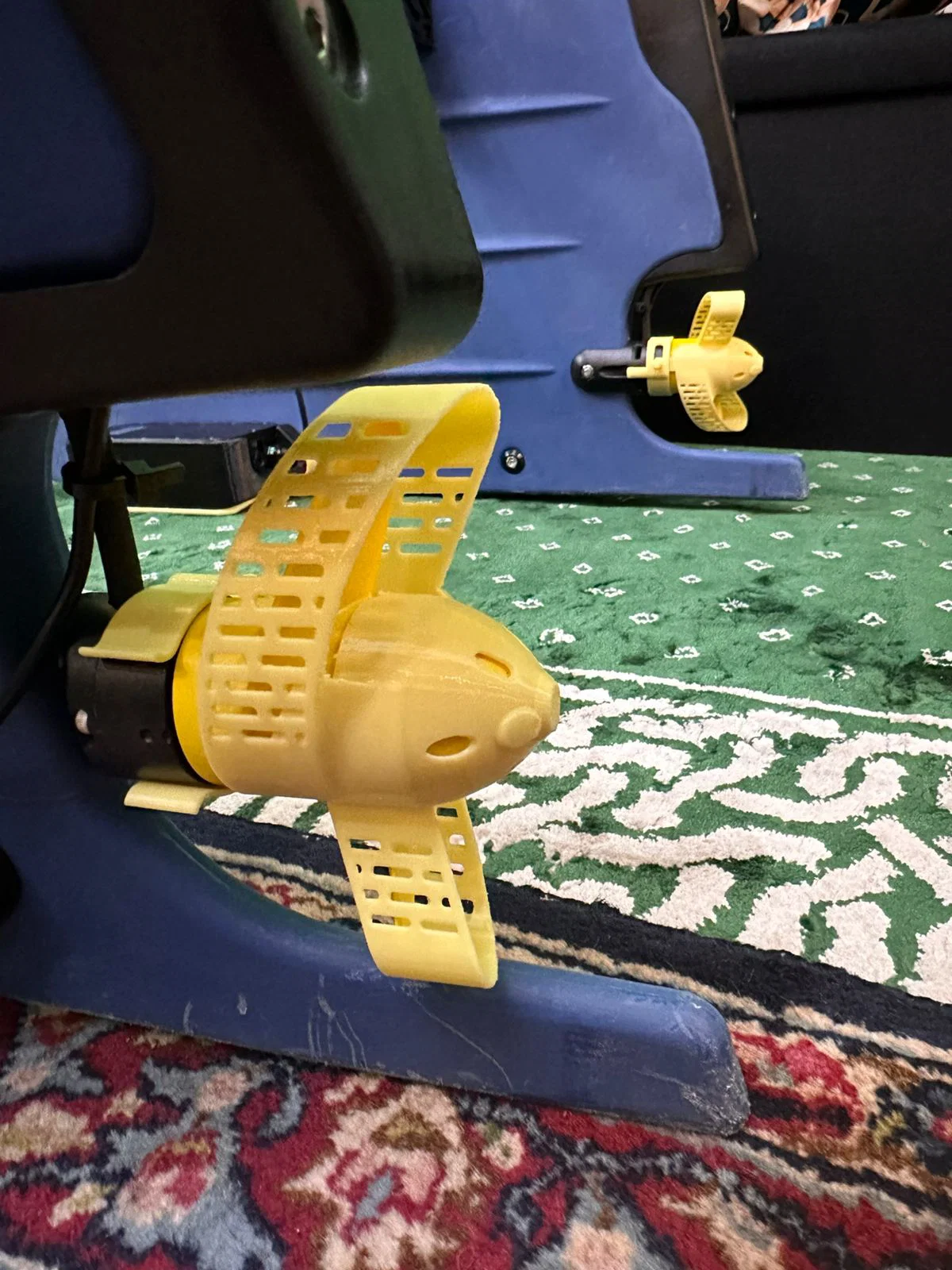

2. Trượt ‘Clip On Stopper’ lên trục chân vịt, đảm bảo nó móc vào rãnh trên trục, đồng thời lỗ rãnh trượt vào chốt của ‘Protector Cap’. Khi đúng vị trí, chi tiết sẽ ôm/ổn định theo trục chân vịt…

Muốn tháo ra thì làm ngược lại…

— In 3D —

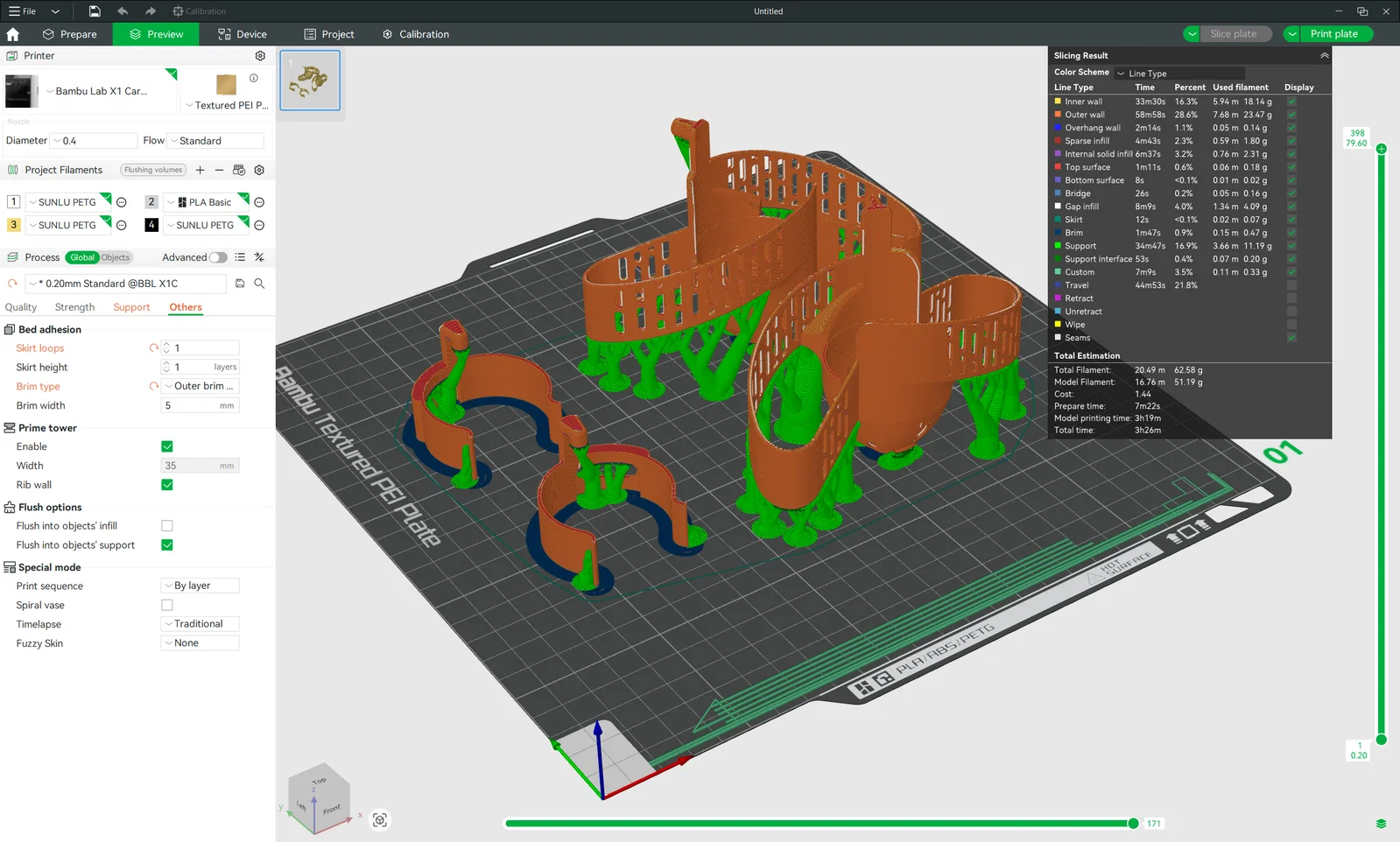

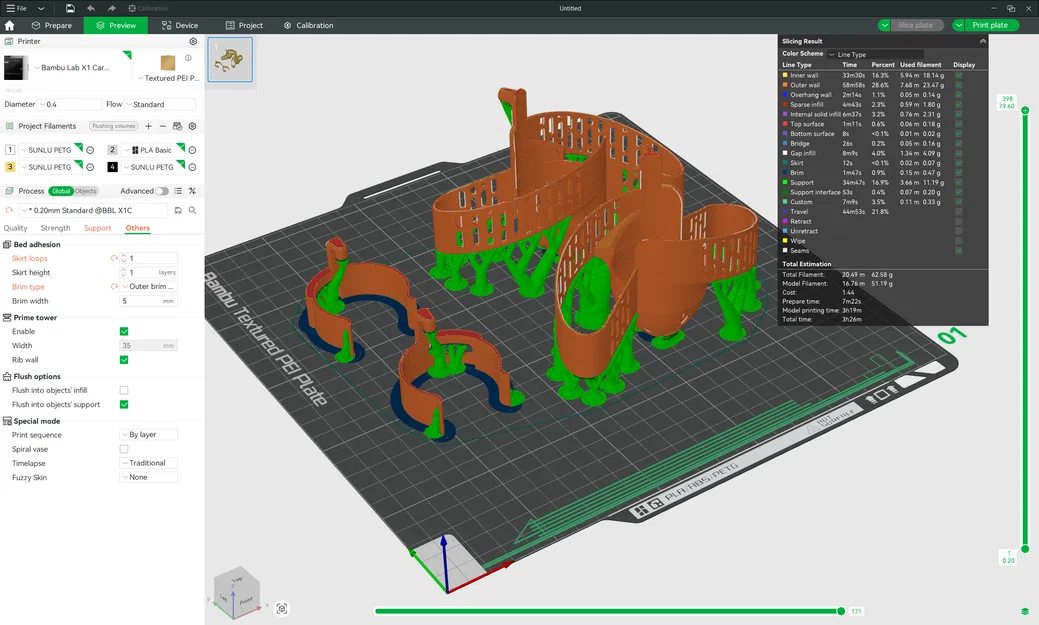

Khi in bằng BambuLab X1 Carbon, cả 4 chi tiết có thể in chung trên một plate.

Cần in có support cho các phần overhang của tất cả chi tiết, và thêm painted support ở phần cuối của cả hai tay mỏng của ‘Shaft Clamp’ + Outer brim.

Thời gian in hoàn thiện là 3h 26m ở layer height 0.2 mm với Sunlu PETG.
