Van nước servo cho tưới tiêu & điều khiển lưu lượng (Antelco + MG995/MG996)
Ngàm in 3D giúp tự động hoá van tưới thủ công Antelco bằng servo MG995/MG996, dùng cho ống 14–16mm hoặc 1/2 inch. Lắp press-fit không làm hư tay van, dùng ốc M3x20, phù hợp dự án Arduino/ESP32 IoT.
Mô tả
Hệ thống ngàm/mount in 3D này giúp bạn tự động hoá van tưới thủ công Antelco bằng servo tiêu chuẩn MG995 hoặc MG996. Đây là giải pháp rẻ mà hiệu quả cho các dự án tưới DIY và smart IoT. Rất hợp cho dự án tưới vườn dùng thùng hứng nước mưa. Với làm vườn, bạn chỉ cần dùng một adapter để chuyển đầu vòi/nước máy sang ống tưới ½, là có thể bắt đầu tự động hoá hệ thống tưới thông minh với Arduino, ESP32, v.v.
🔗 Link sản phẩm van:
Antelco Manual Valve (Drip Depot)
💡 Tính năng
Tương thích với van Antelco barb 14mm, 16mm và ½-inch
Không cần support nếu in đúng cách (xem mẹo in bên dưới)
Vừa với servo MG995 hoặc MG996
Khớp press-fit gắn vào tay van — không làm hư van, có thể tháo ra dùng lại.
Dùng ốc tiêu chuẩn M3 x 20mm để lắp ráp
Thiết kế hướng tới ứng dụng IoT công suất thấp: có thể ngắt servo sau khi gạt để mô phỏng kiểu latching valve
🖨 Khuyến nghị in
Vật liệu: PLA hoặc PETG
Không cần support
Quan trọng: Trước khi slice, xoay chi tiết coupler dựng cạnh xuống build plate để in ra sạch, không cần support
⚙ Hướng dẫn lắp ráp

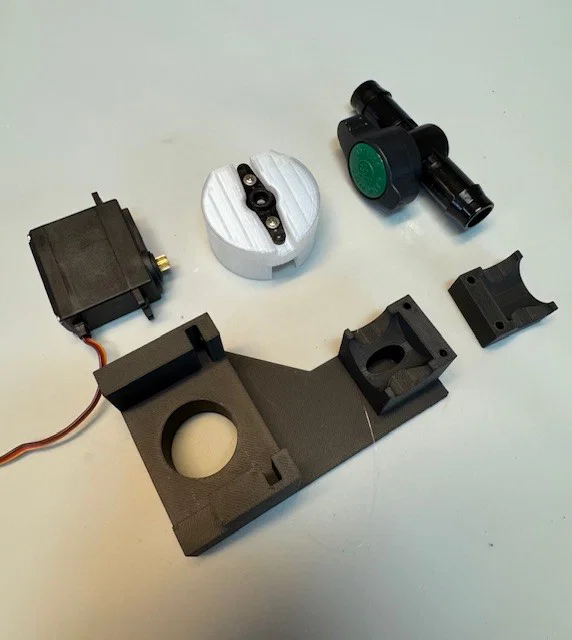

Gắn dual servo horn vào coupler đã in bằng 2 con ốc đi kèm servo.
Ấn tay van vào coupler theo kiểu press-fit — không cần keo.
Gắn coupler vào trục/spline đầu ra của servo (xem ghi chú căn chỉnh bên dưới).

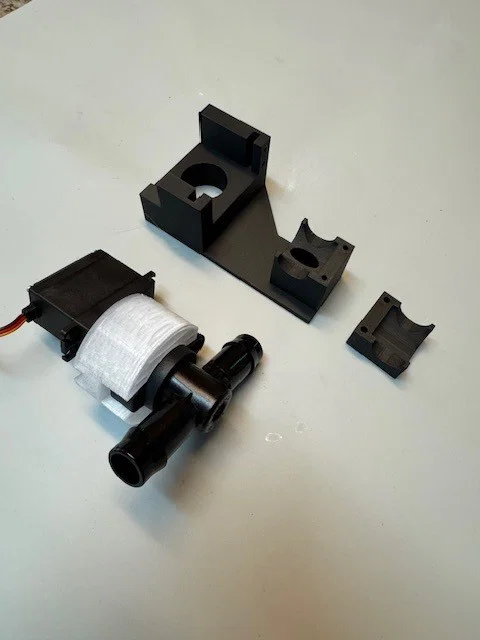

Đặt cụm van và servo đã lắp vào phần holder.
Siết cố định bằng ốc M3x20. Lưu ý: ốc ở một bên của servo phải luồn từ phía sau — xem hình đã đăng để thao tác đúng.
⚡ Mẹo về nguồn
Dòng khởi động của servo có thể vượt 500mA @ 5V trong chốc lát.
Dùng nguồn và tụ điện đủ tốt để tránh sụt áp (brownout).
Nếu cần siêu tiết kiệm điện, có thể ngắt nguồn servo khi không hoạt động bằng load switch, MOSFET, v.v.
🔧 Hiệu chỉnh (Calibration)
Trước khi ráp cố định, dùng sketch đơn giản như Sweep.ino để test biên độ van và căn hướng servo:
Quét về 0° sẽ mở van, và quét đến 90° sẽ đóng van, nhưng nhớ kiểm tra lại theo bộ của bạn.
🔗 Xem thêm
Nếu bạn cần thiết kế tương tự cho ống nhỏ hơn, xem tại đây:
