Phụ kiện router Makita (edge/3700…) hút bụi từ dưới đế

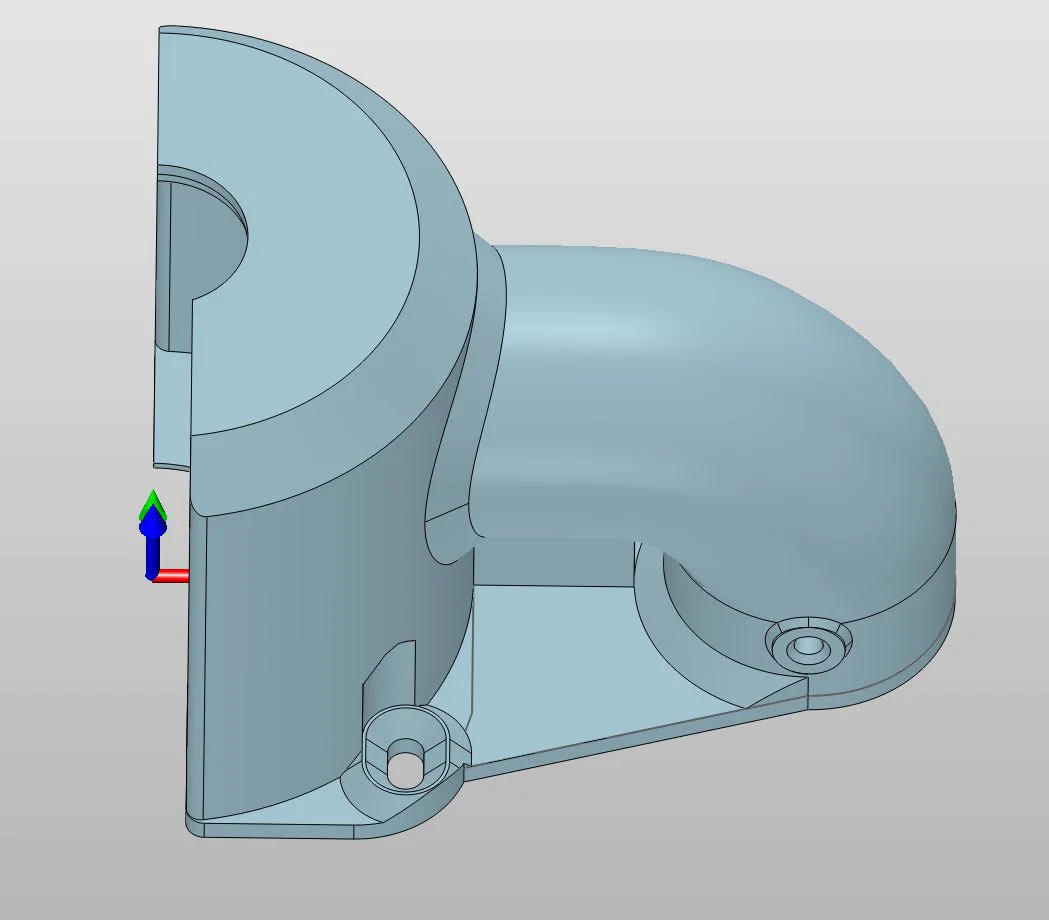

Một phụ kiện hút phoi khá “lạ” – bắt vít từ bên dưới, vào đế (foot) của máy, dành cho các thao tác chạy cạnh.

Kiểu hút phía trên thông thường (tức là giữa máy phay và đế, hút phoi lên trên) thường không kéo sạch phoi/dust tốt khi dùng mũi phay cạnh dài. Rất nhiều bụi bay xuống và văng sang hai bên.

Mình thiết kế phụ kiện này để gom bụi quanh mũi phay, không cho nó bay tứ tung. Nó che phần mũi và khu vực làm việc, hút bụi trực tiếp ngay tại nơi phát sinh.

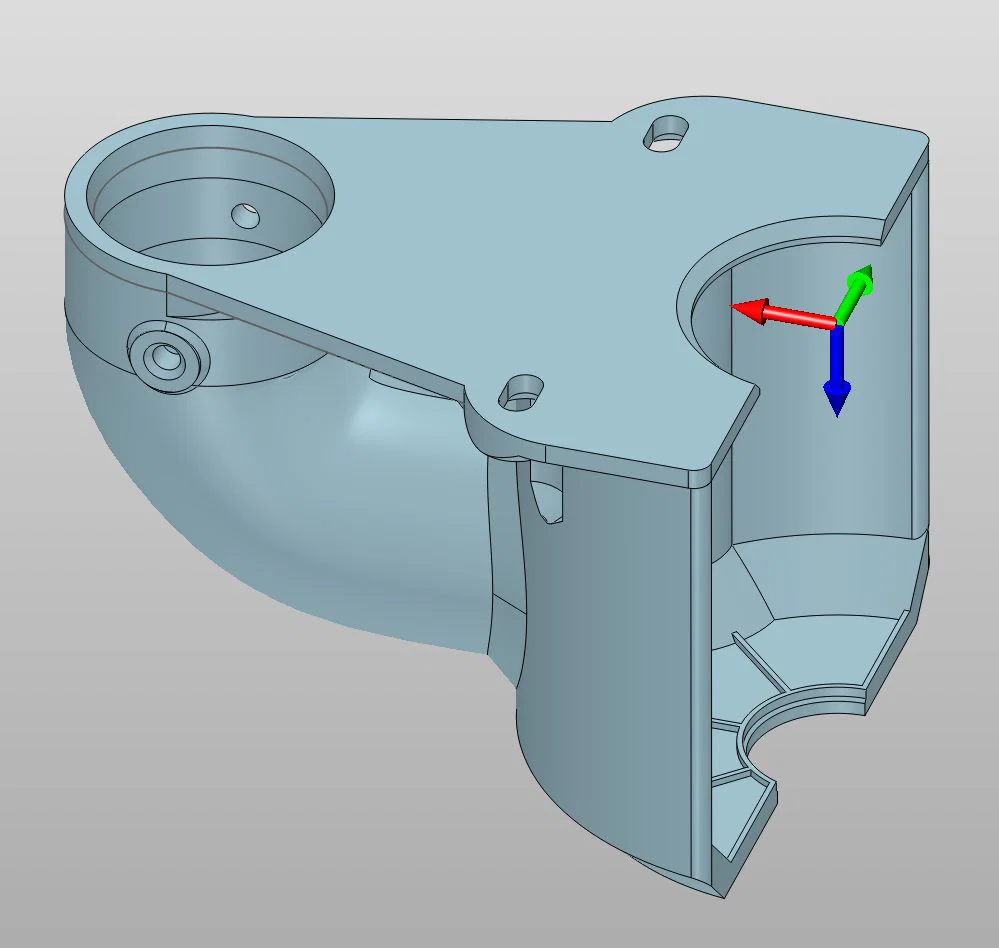

Các máy phay Makita cầm một tay (edge) (và nhiều máy “clone”) có đế với khoảng cách lỗ 62mm x 70mm, dùng vít M4. Phụ kiện này được tối ưu cho loại đế đó. Các lỗ được làm để gắn theo cả hai hướng khoảng cách, nên bạn có thể làm việc ở cả hai bên.

Ở hai bên, tại vị trí gắn ống hút, có hai lỗ để ép heat insert (thường là M3 4x5), giúp bạn siết ống bằng hai con vít từ hai phía. Hoặc bạn cũng có thể dùng cách khác để cố định ống máy hút bụi để nó không tuột ra, thậm chí có thể xuyên một cái đinh qua.

Ống hút (lỗ gắn ống) là 32mm, đúng chuẩn phổ biến của máy hút bụi gia đình. Tất nhiên bạn cũng có thể gắn thêm adapter để chuyển sang đường kính ống khác.

Các máy phay lớn hơn như Makita RT0700 RT0701 RT0702C… lại có khoảng cách lỗ bắt đế nhỏ hơn (!) (45mm x 56mm) – mình cũng có thiết kế một phiên bản đế cho dòng này, bạn xem thêm trong các mẫu (models) của mình.
