Mod Stepless cho Rancilio Rocky (bánh răng & núm vặn)

Sau khi thử làm vài mod mình thấy trên Reddit và các forum mà vẫn chưa ưng, mình quyết định tự phát triển phiên bản của mình bằng hệ bánh răng.

Mình in với layer height 0.2 mm, PLA, 5 walls, 100% infill (mình nghĩ bạn có thể giảm infill, nhưng mình chưa test).

* Fixing_4 là bản sai, chỉ có 2 lỗ. Mình đã upload Fixing_5 với 3 lỗ và kèm file 3mf mới với đúng chi tiết. Xin lỗi nếu gây bất tiện và cảm ơn @MustafaOzbak_3514055 đã báo lỗi trong video YouTube của mình.

Video lắp ráp:

Hướng dẫn lắp ráp:

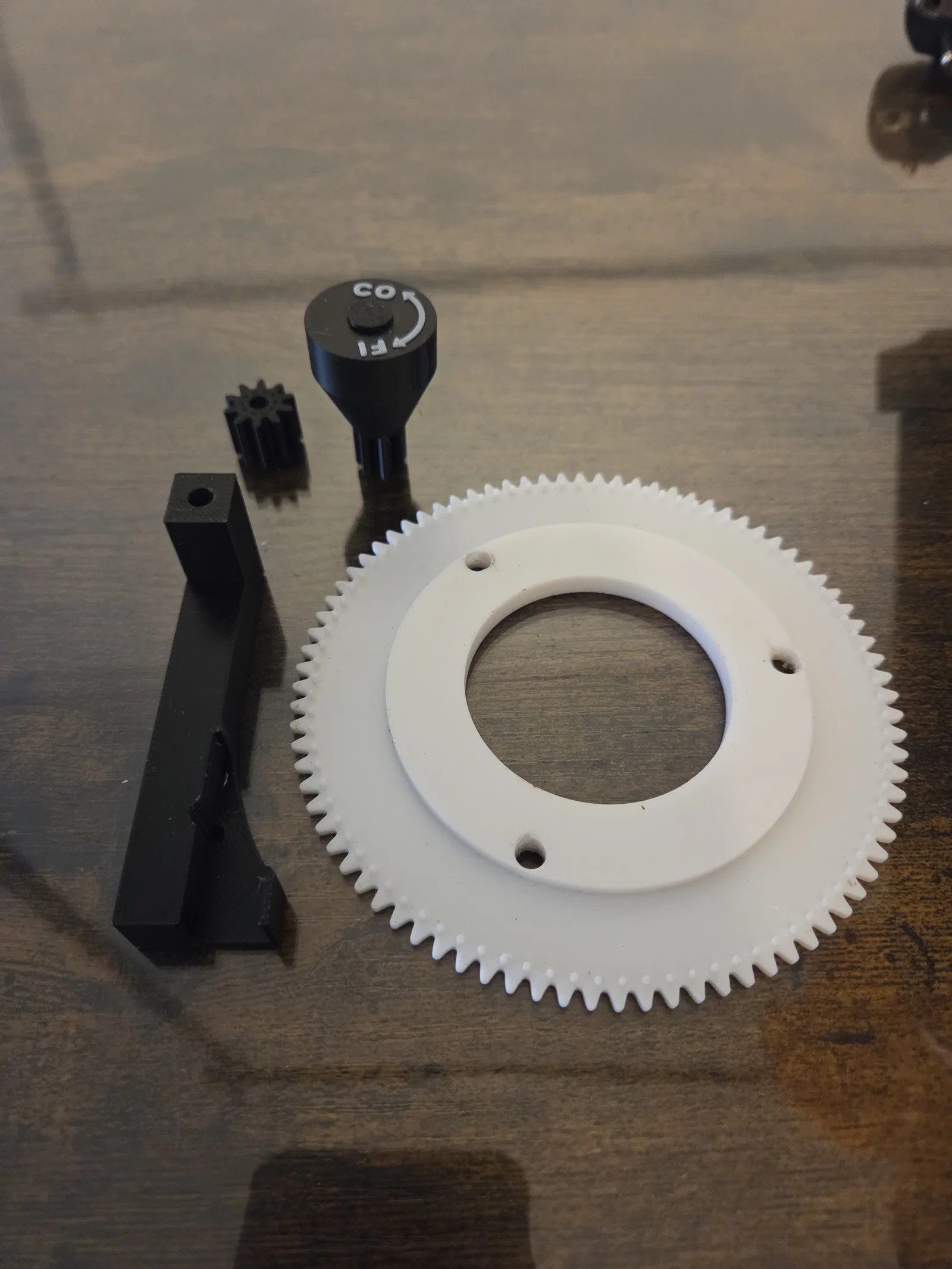

1 - Đầu tiên, bắt bánh răng nhỏ vào phần đỡ (được đặt tên là "fixing") bằng ốc M4 x 15mm. Con này phải siết chặt vì nó sẽ giữ burrs đúng vị trí.

2 - Để lắp, sau khi tháo hopper, bạn cần tháo nút/chi tiết đang giữ burr đúng vị trí, đồng thời tháo chốt (pin) và lò xo (spring).

3 - Tiếp theo, bạn cần tháo một con ốc để bắt phần đỡ vào grinder (nó sẽ thẳng hàng với lỗ còn lại trên phần đỡ này). Dùng lại chính con ốc đó để bắt phần đỡ, loại M4 x 12 mm.

4 - Lắp núm vặn (knob) (bạn có thể in có chữ bằng cách đổi filament thủ công ở 2 lớp cuối, hoặc dùng bản không chữ) bằng ốc M3 x 20 mm, nối với bánh răng nhỏ. Để hoàn thiện đẹp hơn, bạn có thể gắn thêm nắp núm (knob cap).

5 - Đặt bánh răng lớn vào đúng vị trí.

6 - Lắp lại hopper bằng ốc zin (mình khuyên bạn vặn burrs đóng hết cỡ và canh 3 con ốc sao cho mốc zero trùng với dấu ở phía trước).

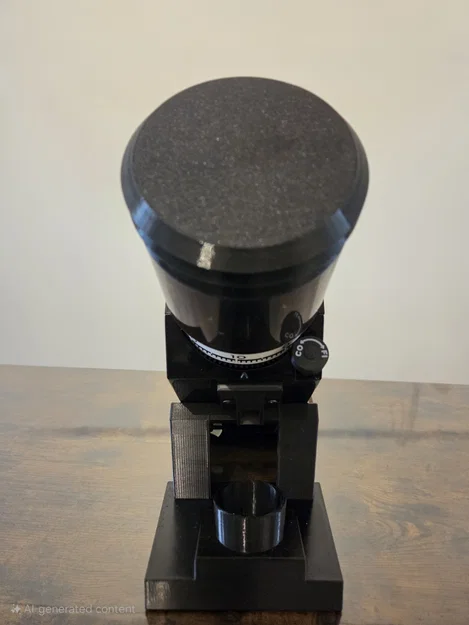

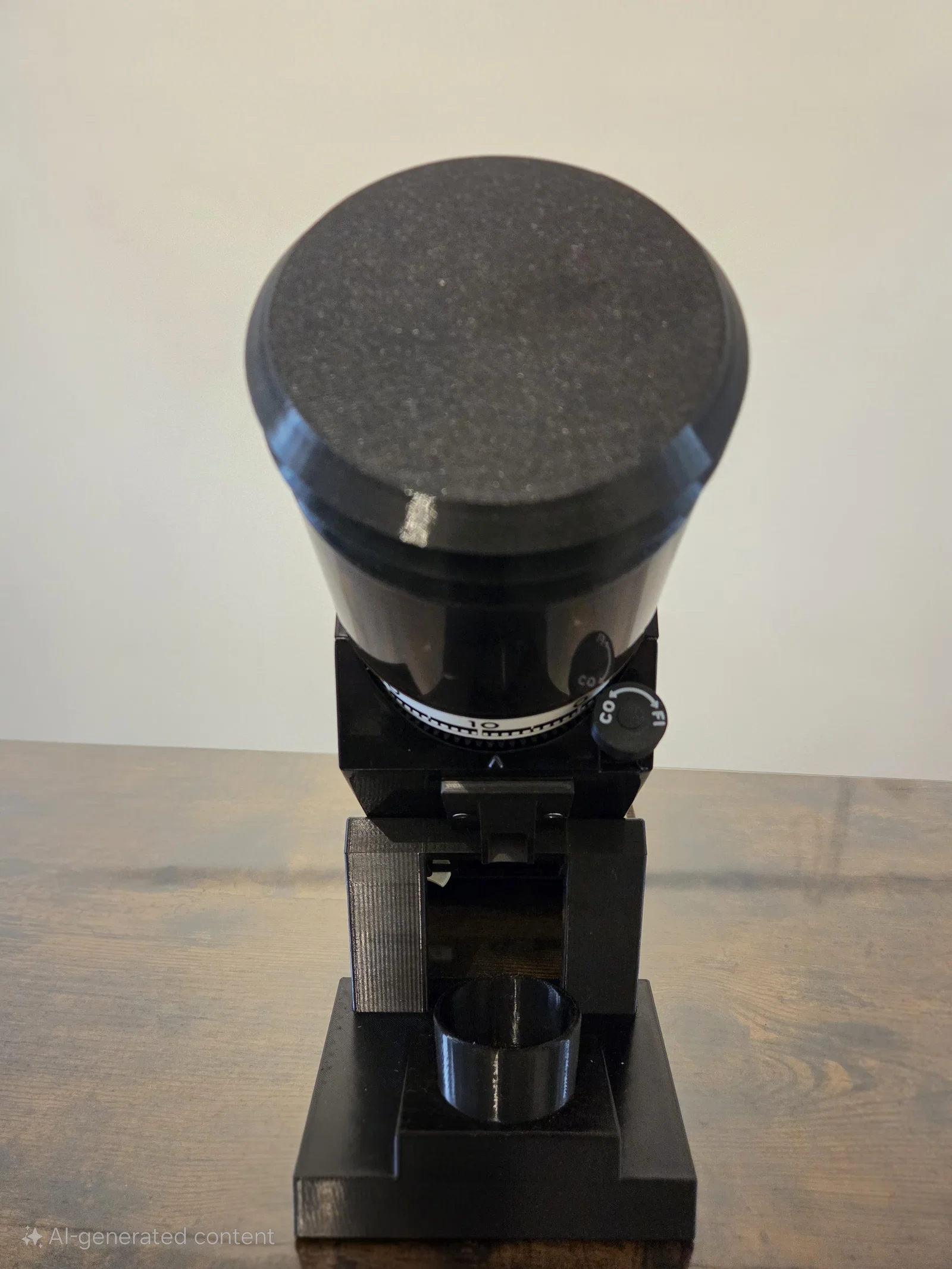

7 - Nếu muốn, bạn có thể gắn thêm bellow, đế nghiêng kèm funnel và anti-popcorn cho single dose, và cả open shute.

Mặc dù trong video của jkim_akes (https://www.thingiverse.com/thing:4768923) thì retention có vẻ thấp hơn nhiều, nhưng với mình retention lại cao hơn vì cà phê mới đẩy cà phê cũ ra, tạo cảm giác như low retention. Mình đo thực tế thì không phải 0.1–0.3 g, mà cỡ khoảng 1.5–2 g, vẫn rất ổn với một con grinder giá rẻ. Mình chỉ khuyên là xịt nhẹ chút nước lên hạt (tìm “RDT” nếu bạn chưa biết kỹ thuật này) để giảm tĩnh điện và đỡ bừa bộn.

Để mod đầy đủ: stepless, single dose và low retention, mình cũng khuyên dùng thêm các mẫu này:

Inclined base:

Bellow:

Shute:
