Chân đế điều chỉnh chiều cao cho scan 3D
Bộ chân đế dùng vít để dựng vật khi scan 3D, phù hợp cho chi tiết hình dạng không chuẩn. Có 4 mức chiều cao/nâng: 50–80, 70–120, 100–180 và 120–220 mm; lắp bằng 4 part và 4 vít M3.
Mô tả

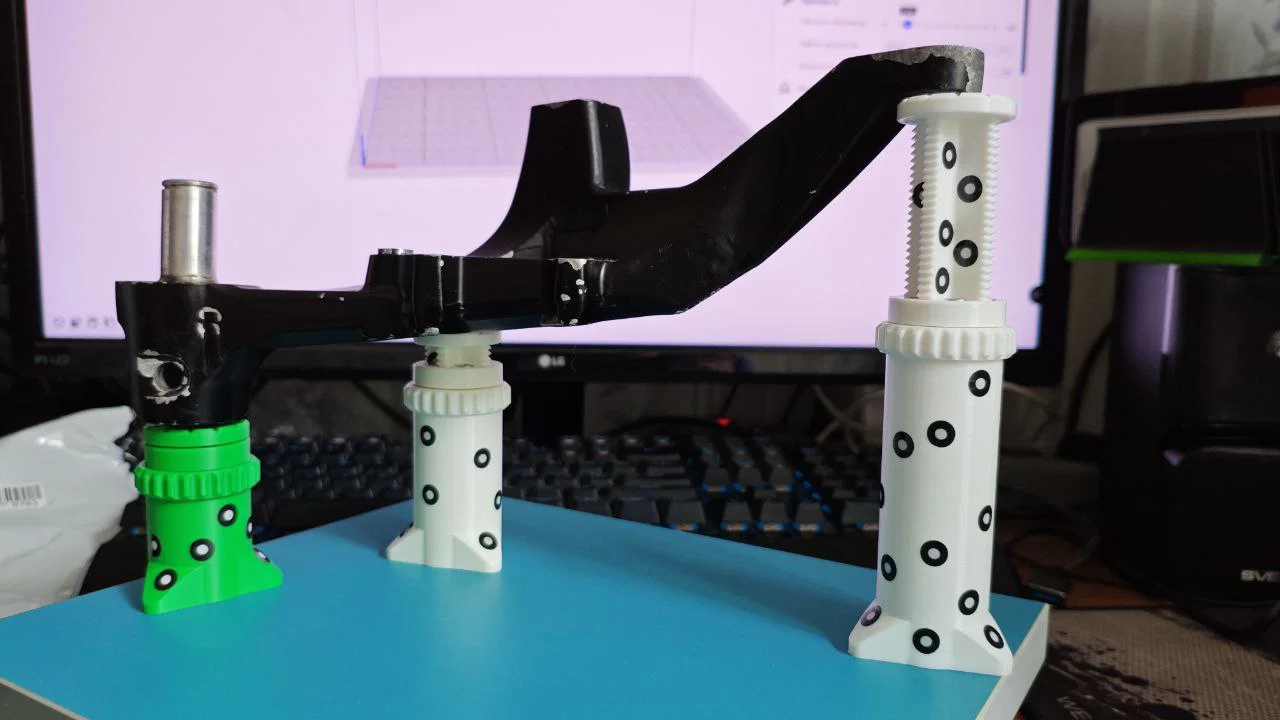

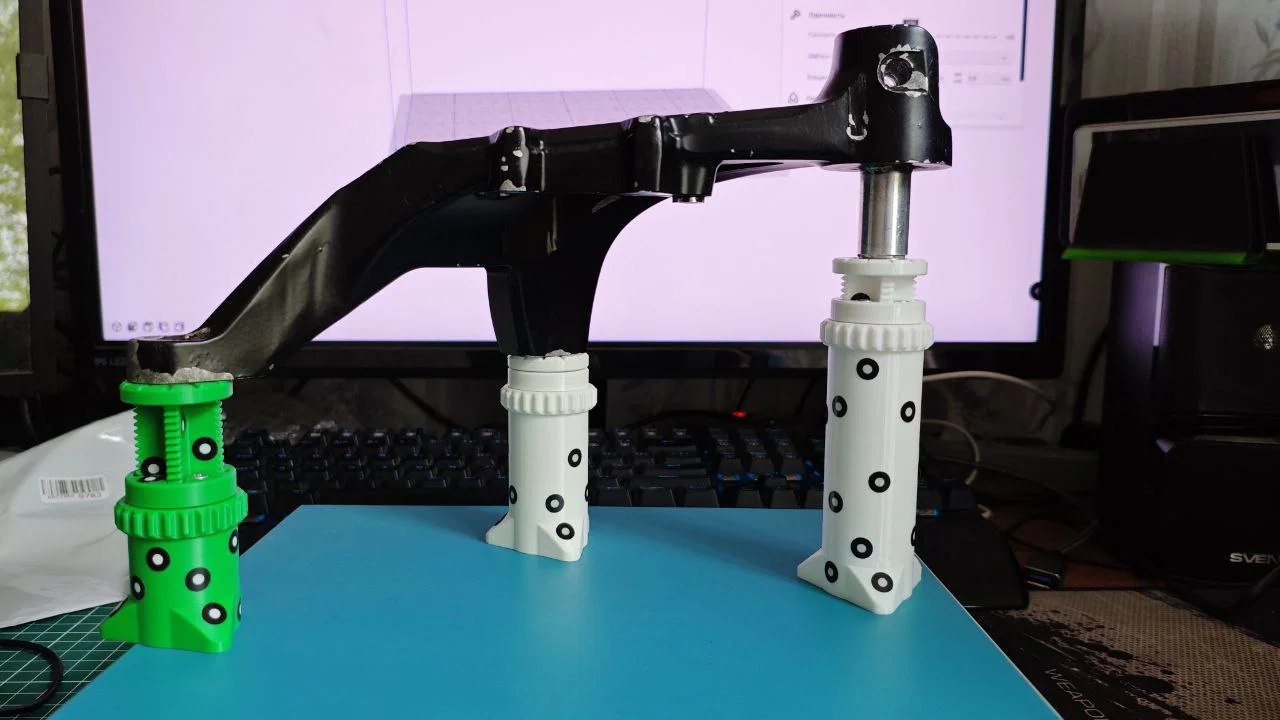

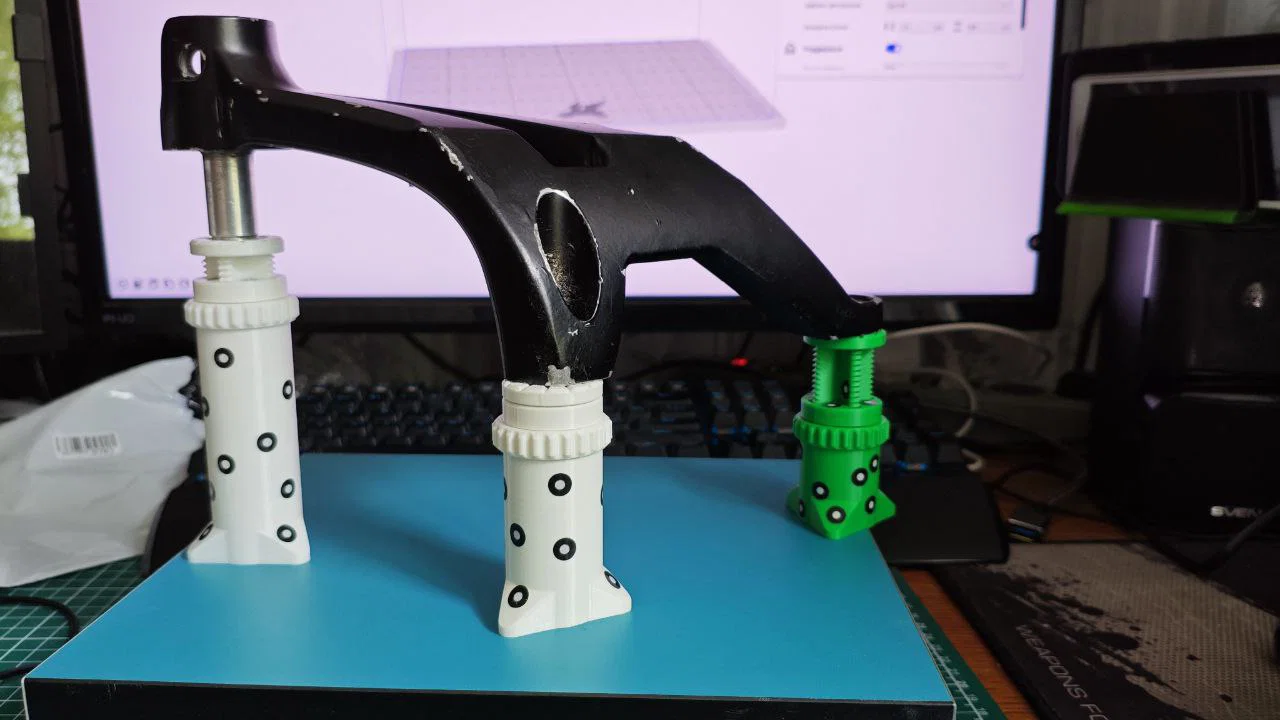

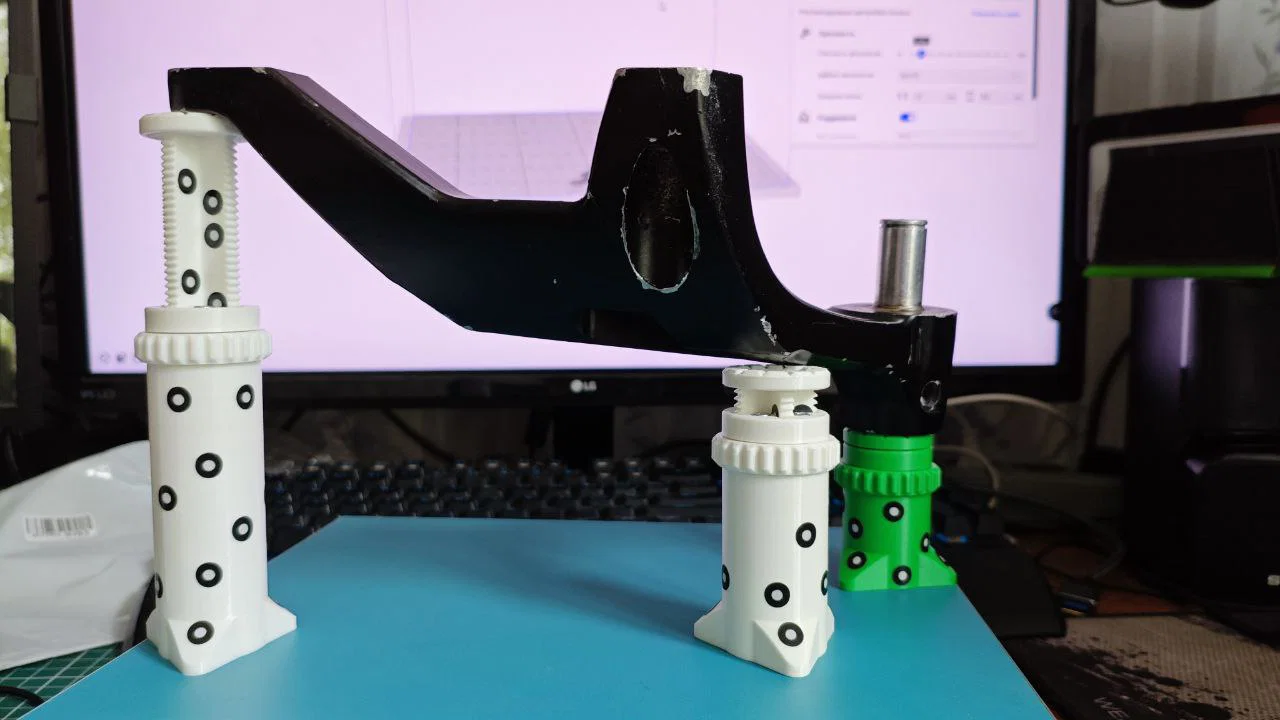

Khi scan 3D những chi tiết có hình dạng không chuẩn, mình gặp nhu cầu cần các cái stand với nhiều mức chiều cao khác nhau. Vì vậy, mình quyết định thiết kế các stand có thể thay đổi chiều cao.

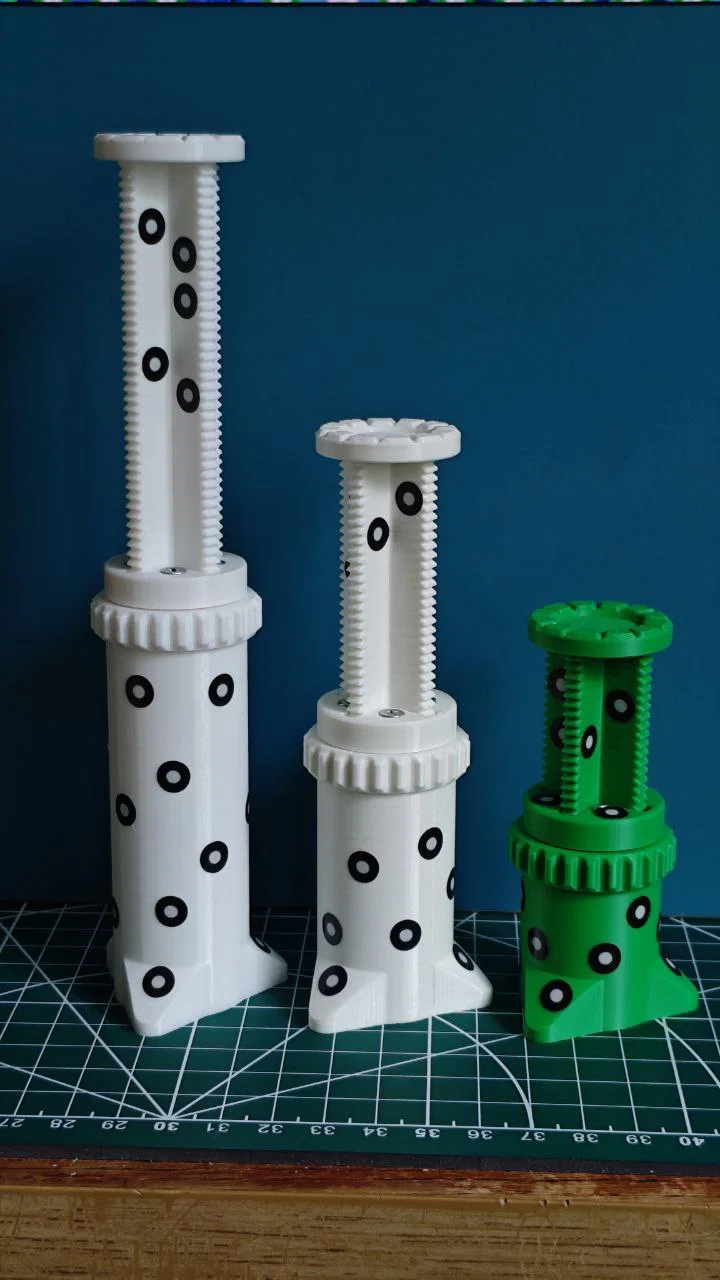

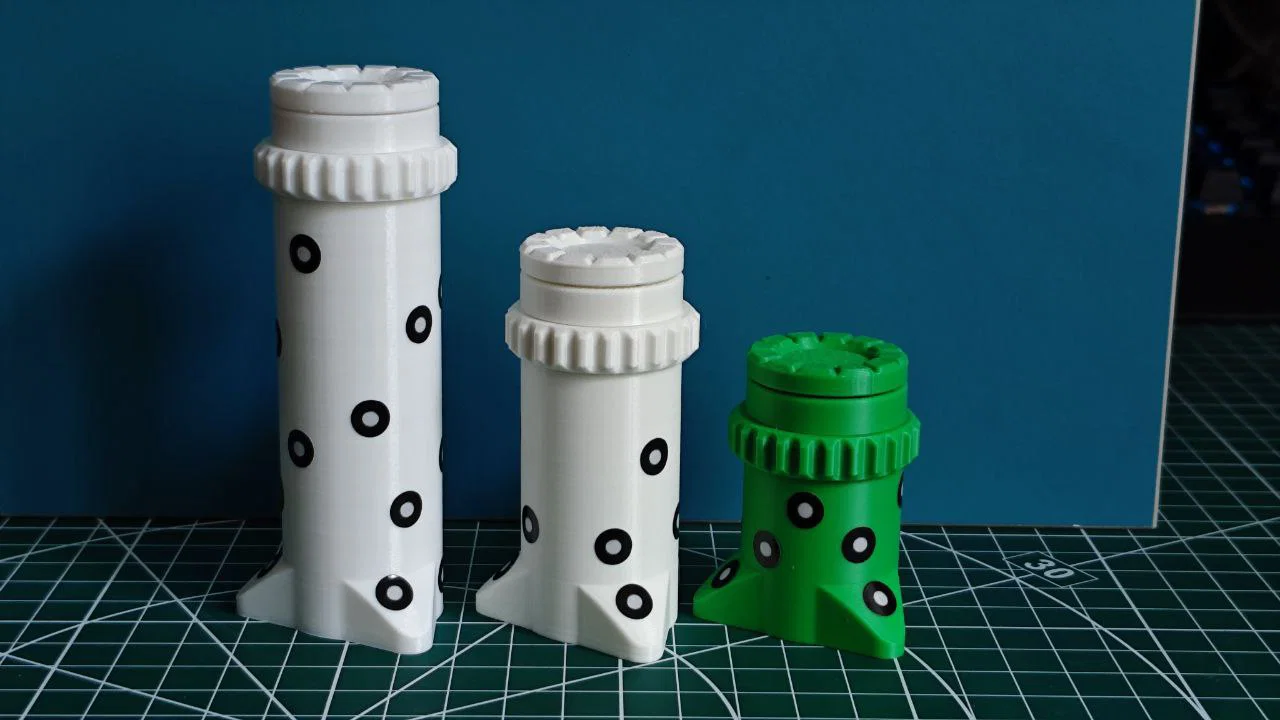

Kết quả là có 4 loại stand với chiều cao khác nhau và mức nâng khác nhau:
50-80 mm;
70-120 mm;
100-180 mm;
120-220 mm.
Để lắp ráp, bạn cần in 4 part, và cần thêm vít m3x10 (có thể dùng dài tới 20 mm) - 4 cái.
Cài đặt in 3D
Mình in như sau:
wall thickness - 3 lines:
layer height - 0.2 mm;
fill - 10%;
Supports chỉ cần cho phần vít, nhưng nếu máy bạn in bridge tốt thì có thể không cần supports.
