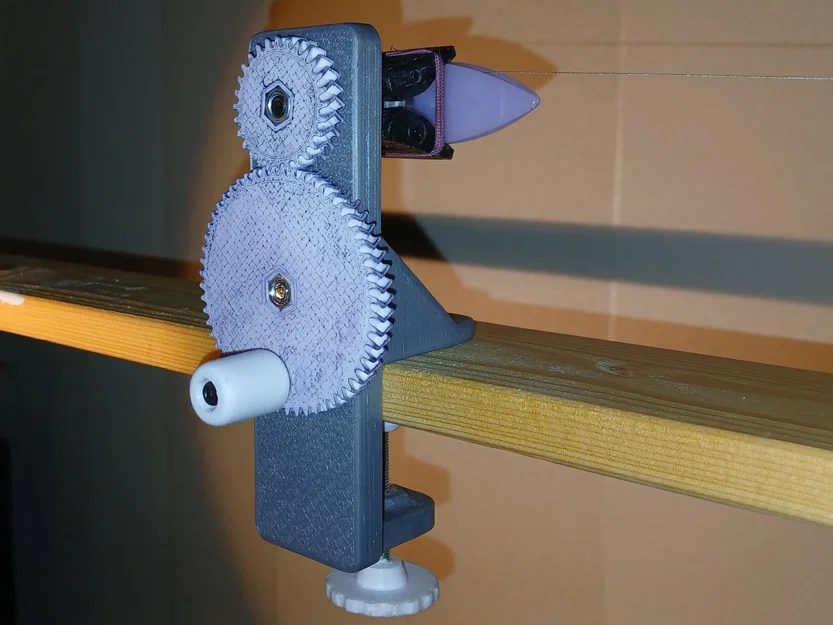

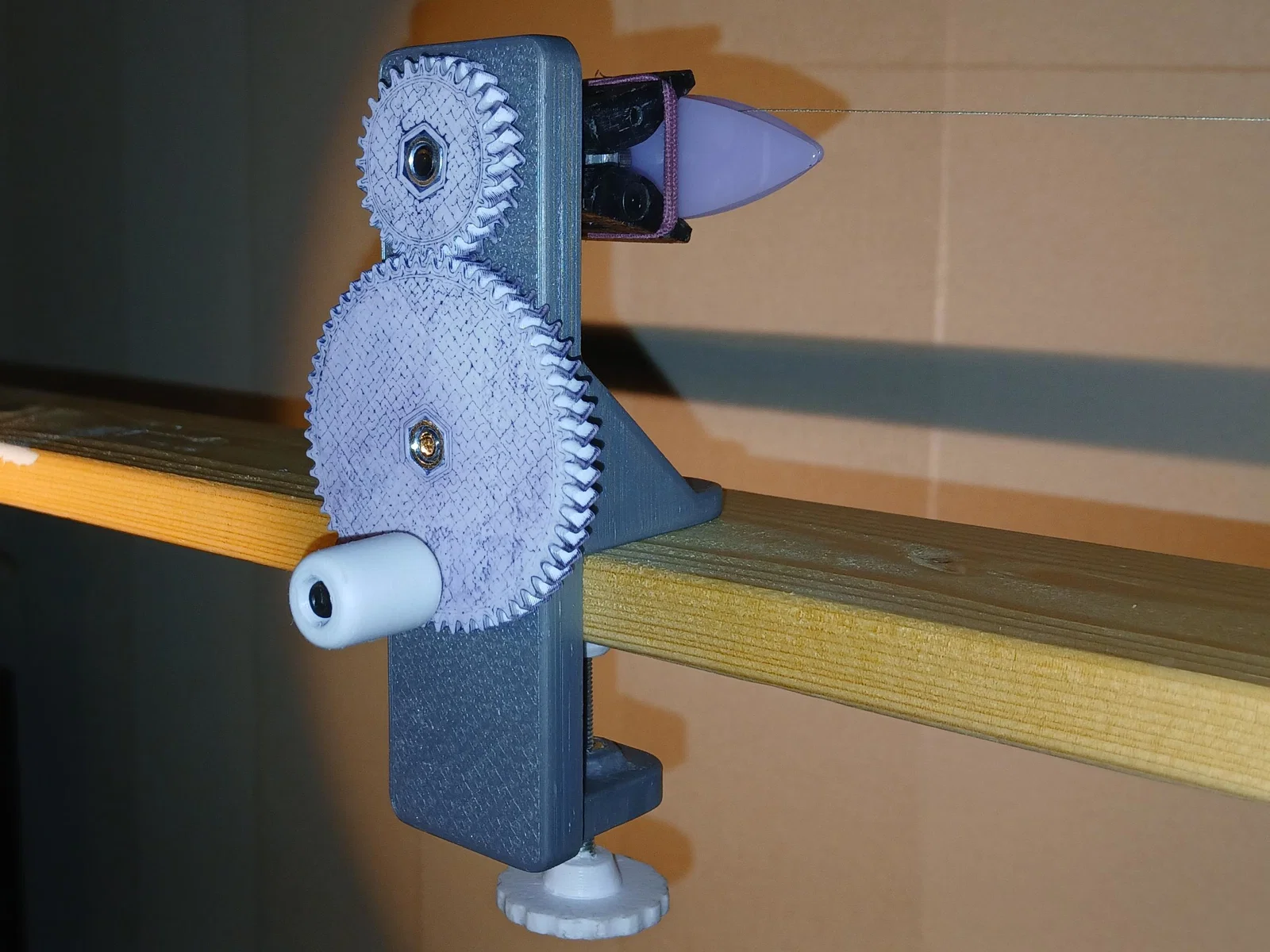

Bộ quấn shuttle tatting (Tatting shuttle winder)

Tất cả các chi tiết đều được thiết kế để in ở chiều cao lớp 0,25 mm, không cần support nếu đặt đúng hướng như trong file.

Phần cứng cần có

• Hai vòng bi bi 608 (8×22×7 mm)
• Hai vít M3 dài 25 mm (ưu tiên loại đầu chìm/countersunk) cho kẹp shuttle
• Dây thun
• Vít M5 dài 16–25 mm + ê-cu cho bánh răng lớn
• Vít M5 dài 40 mm + ba ê-cu cho bánh răng nhỏ và kẹp shuttle
• Vít M3 dài 25 mm + hai ê-cu cho tay quay (crank)
• Vít M5 đầu lục giác (hex head) dài 40–50 mm + hai ê-cu cho ngàm kẹp (clamp)

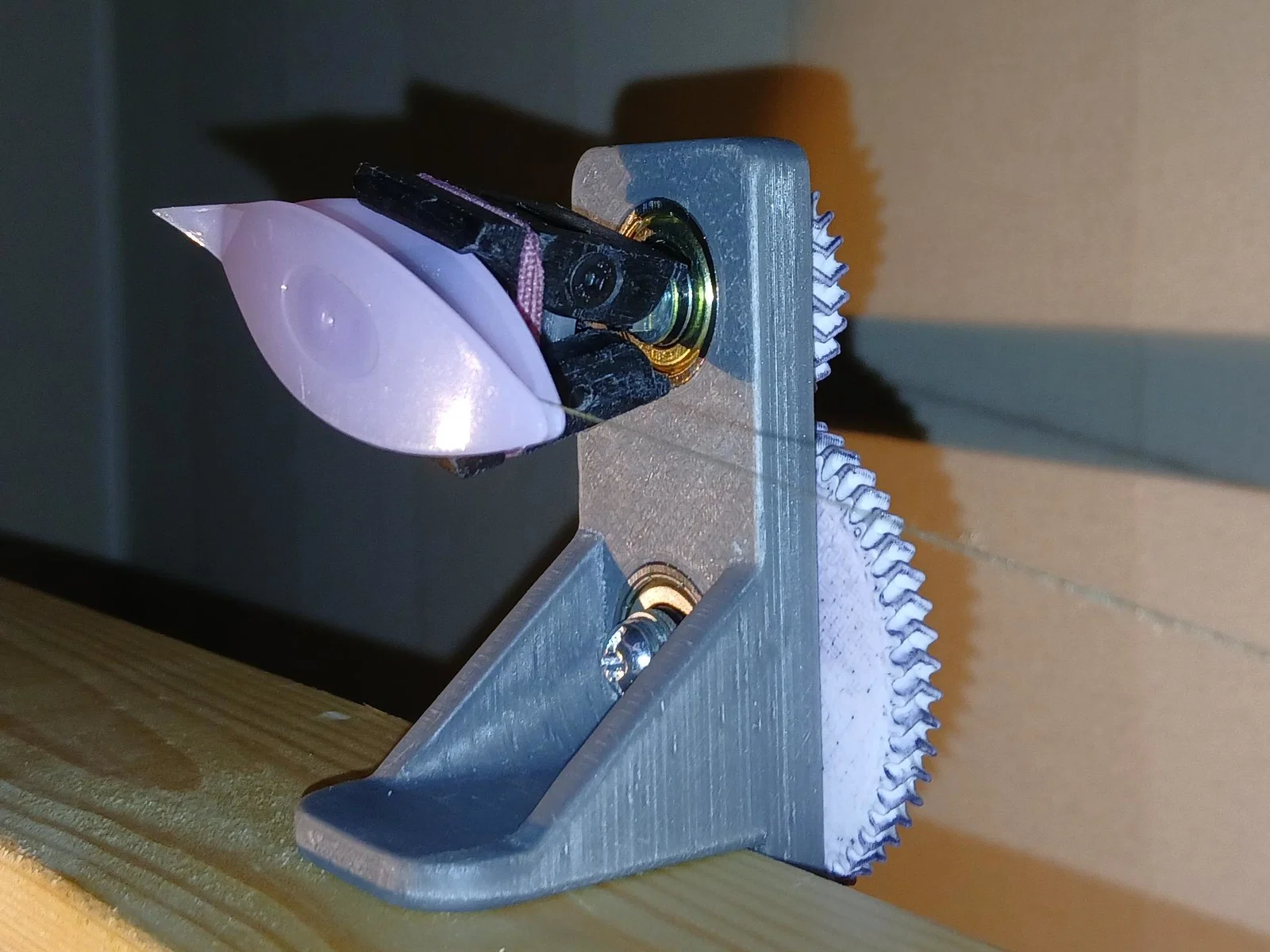

Hai “hàm” của kẹp có thể kẹp được shuttle rộng tối đa 30 mm. Để lắp kẹp: khoan rộng lỗ của mẫu clip_axis.stl bằng mũi khoan 3,2 mm và taro ren M3 cho các lỗ của clip_jaw.stl. Sau đó ráp lại bằng một cặp vít M3, không cần dùng ê-cu. Dùng vít M5 dài 35–50 mm để gắn kẹp lên bánh răng nhỏ là ổn.

Tất cả chi tiết, trừ kẹp shuttle, đều lấy từ mẫu bobbin winder của mình, nên các bánh răng với tỉ số truyền khác nhau, v.v. có thể hoán đổi với nhau thoải mái.
