Chuyển TODO/KOGAN/DEVANTI 250W Dehydrator thành Filament Dryer Box 4 cuộn

Miếng riser này giúp chuyển đổi máy sấy thực phẩm TODO / KOGAN / DEVANTI 250W thành hộp sấy filament (tụi này là hàng clone với nhau – có thể bạn sẽ gặp thêm vài brand khác dùng chung vỏ và khay y hệt):

https://www.amazon.com.au/TODO-Stainless-Dehydrator-Preserve-Yogurt/dp/B09Z68WGJ4

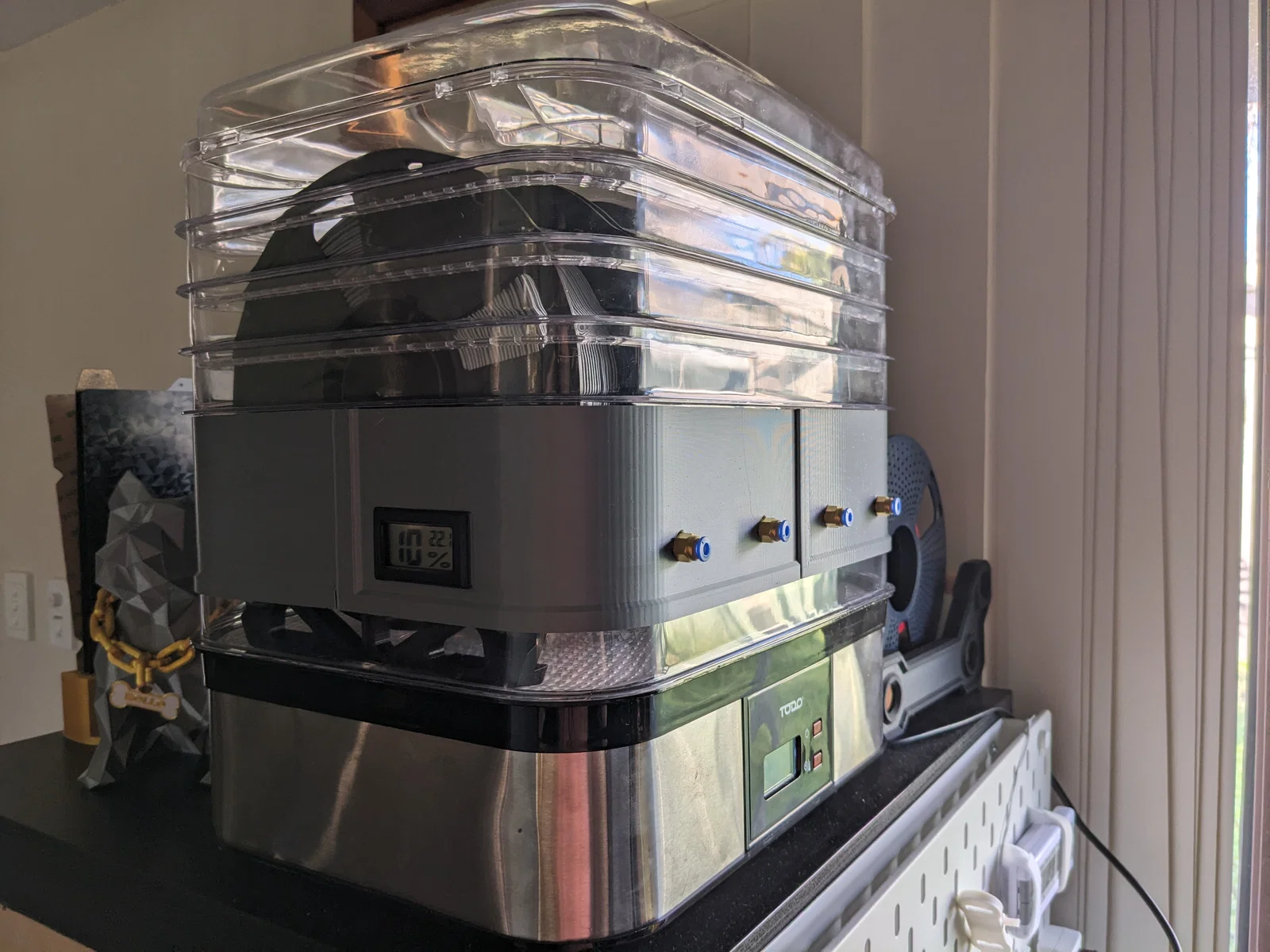

Cách làm khá đơn giản: cắt bỏ phần đáy lưới của tất cả các rổ, chừa lại 1 rổ (để tạo kiểu “vách” bao quanh bên ngoài), rồi dùng 4 riser in 3D này để nâng đủ chiều cao đặt vừa 4 cuộn filament bên trong – đồng thời thêm vài tính năng cần thiết như Bowden adaptor và chỗ gắn hygrometer.

Bộ này được thiết kế để dùng chung với hệ Ultra Low Profile 4-spool roller của mình tại đây:

vì máy rộng khoảng 325mm nên cần spool holder “gọn” hơn mọi loại đang có thì mới nhét vừa 4 bộ roller vào trong. Bạn cũng có thể dùng hệ này mà không cần roller, chỉ để sấy/dehydrate filament thôi.

***EDIT***

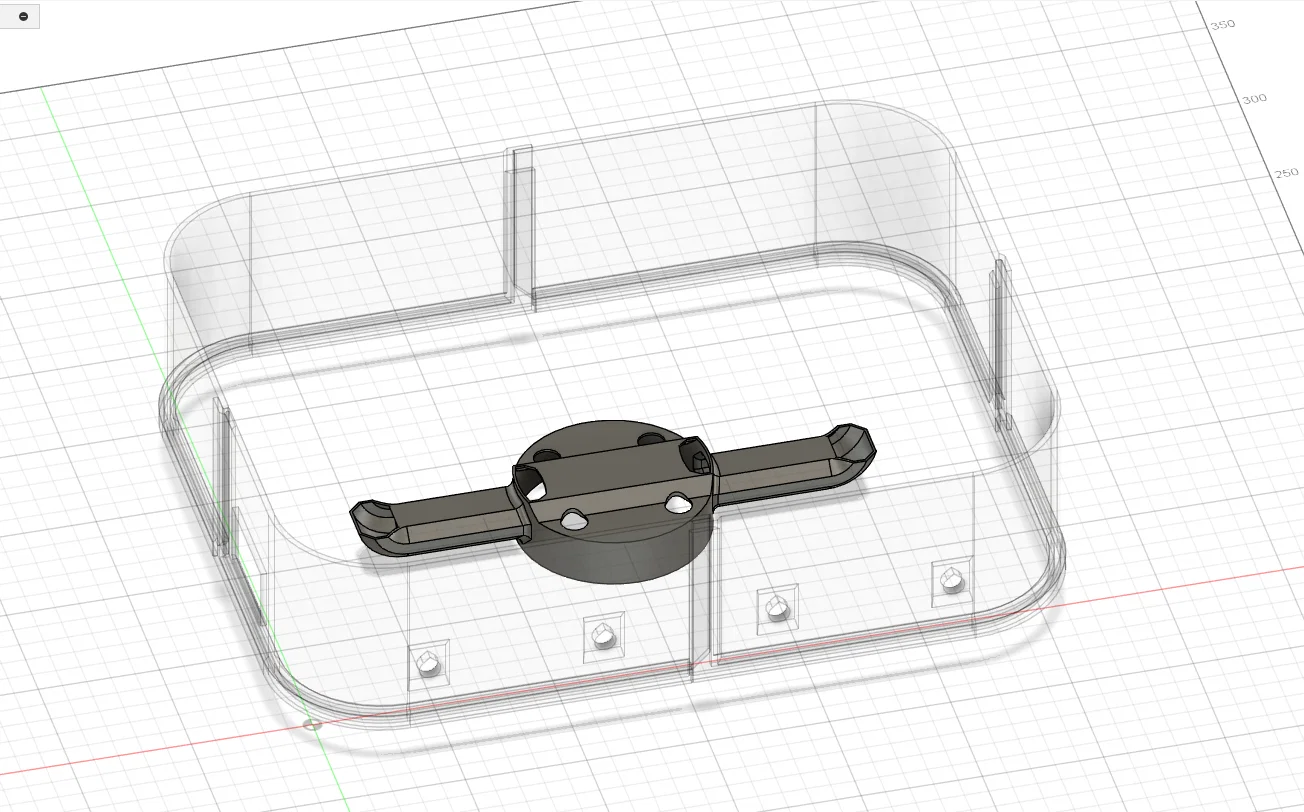

Đã thêm module Heat Spreader để giúp nhiệt lan xuống khu vực dưới 4 cuộn spool, vì điện trở nhiệt của máy thổi nóng đi thẳng lên từ giữa, nếu không có spreader thì nhiệt sẽ tập trung ở giữa.

Nếu bạn định sấy PETG thường xuyên ở nhiệt cao, có thể cần in heat spreader bằng ABS vì nó sẽ bị “ăn” nhiệt liên tục và về lâu dài có thể bị mềm.

Airflow là một trong những yếu tố quan trọng nhất để sấy hiệu quả. Không có airflow vẫn dùng được, nhưng phần giữa hộp sấy sẽ nóng hơn rìa rất nhiều. Spreader làm việc khá hiệu quả, nhưng nhớ thỉnh thoảng xoay/đổi vị trí filament để tránh phần đáy bị dính/chảy fusion.

PREPARATION

Tháo 4 trong 5 cái rổ ra và dùng kềm cắt bỏ phần lưới đáy. Chừa lại 1 rổ làm phần base, và đặt các gói hút ẩm (desiccant packs) vào khay bên dưới nó.

Trên cái rổ dùng làm base, tháo cái vòng chắn ở giữa: cắt bớt nhựa xung quanh vừa đủ rồi lấy vòng đó ra.

In 4 riser bạn muốn dùng; mình đính kèm 3 phiên bản cho trường hợp có/không có lỗ cho bowden / hygrometer.

Phần hardware cần cho bản Bowden + sensor tiêu chuẩn:

• 1x hygrometer / cảm biến nhiệt độ dạng nhúng tiêu chuẩn (ví dụ: https://www.aliexpress.com/item/1005007097164320.html )

• ***EDIT*** 4x PC4-M6 pneumatic intakes (thay cho PC4-M10 connector trước đây và không có intake)
  https://www.aliexpress.com/item/1005009606086798.html

• Bowden tubing

• Silicone trong (để dán các vách trong suốt lại với nhau)

• 4x PC4-M10 connectors (không còn cần)

• 4x M6 nuts (không còn cần)

***EDIT*** – mấy hygrometer dạng “box” sẽ hiển thị nhiệt độ môi trường thấp hơn khoảng 10 đến 15°C so với nhiệt bạn set, nhưng luồng đối lưu nóng thổi ra từ điện trở vẫn đạt đúng nhiệt độ đã set – nên cẩn thận, đừng tăng nhiệt quá cao làm filament bị quá nhiệt. Đối lưu sẽ “lột” ẩm trên bề mặt filament rất hiệu quả, nhưng để phần bên trong sợi khô hẳn thì có thể cần lâu hơn.

***EDIT 2*** 28/06/26 -

Đã hơn 1 năm kể từ lúc làm và dùng hệ này, mọi thứ vẫn chạy tốt, bao gồm cả roller. Khả năng sấy rất hiệu quả; thường mình thấy 55°C trong 1 giờ là dư cho việc sấy nhanh PETG, và kéo độ ẩm trong hộp xuống khoảng 15%. Mình thường in PETG trong lúc đang sấy mà không bị stringing. Máy TODO có dấu hiệu xuống cấp (quạt hơi chậm quay lên khi bấm ON) nhưng với một cái máy sấy $20 tận dụng lại từ e-waste thì quá đáng tiền.

PRINT SETTINGS

Cần in bằng PETG vì hộp có thể lên tối đa 70°C (theo quảng cáo).

Có vài setting quan trọng để bản in chạy ngon, vui lòng đọc kỹ.

Đầu tiên, tắt auto supports. Bạn KHÔNG cần support dưới cái rãnh (channel) ở phần chân; support ở đó có thể làm hư bề mặt tiếp xúc, khiến khớp nối với phần base không còn mượt. Khu vực duy nhất cần support là lỗ cảm biến độ ẩm; hãy paint support thủ công cho kiểu NORMAL SNUG support.

Thứ hai, kiểm tra layer 26 (Layer height 0.2mm) tại đoạn bridge đầu tiên bắc ngang qua rãnh dưới đáy. Bạn có thể cần xoay hướng bridge để tránh bridge dài không có điểm đỡ. Thử xoay 90 hoặc 180 độ… cho tới khi thấy các nhịp bridge ngắn và vuông góc kiểu như vầy:

Thứ ba, nếu bạn hay bị bong khỏi bed, bật full brim.

Nếu bạn không bị bong, dùng mouse ears.

Nếu bạn thật sự, THẬT SỰ không bị bong, vẫn dùng mouse ears. Cứ làm đi – chi tiết này rất cao và mỏng, không chịu nổi warping.

Với heat spreader: in lật ngược (upside-down) và paint supports thủ công, chỉ ở mặt dưới. KHÔNG đặt supports bên trong model; không cần và cũng gần như không gỡ ra được.

Khuyến nghị mạnh là in món này bằng ABS.

Nhớ kiểm tra lại bridge ở bề mặt top tại layer 119 (Layer height 0.2mm) để đảm bảo bridge ngắn và vuông góc.

ASSEMBLY

4 mảnh này trượt khớp với nhau rất khít. Không có clearance giữa các đầu nối của từng mảnh vì PETG cần bám chặt để tạo thành một cái hộp cứng; cách này hoạt động tốt. Test sớm cho thấy nếu chừa clearance thì hộp bị ọp ẹp và phải dán keo, nên hãy ép các mảnh vào cho chắc.

Đặt heat spreader trực tiếp lên trên điện trở nhiệt, không cần ốc/vít.

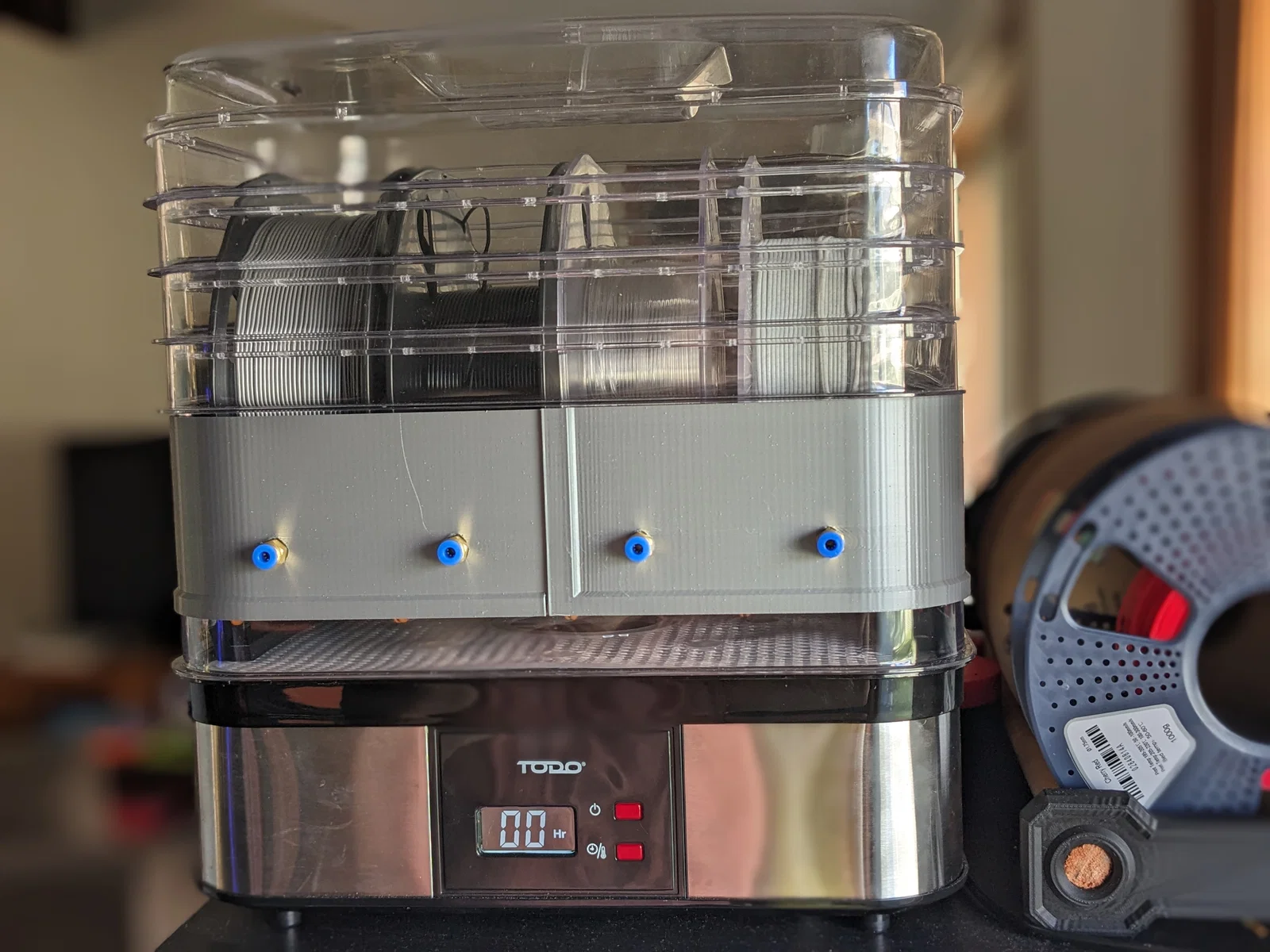

Lắp và đặt 4 riser lên rổ base gắn với phần đáy. Cái rãnh (channel) sẽ trượt vào vừa khít nhưng không quá chặt. Gắn PC4-M6 connectors bằng cách đẩy đầu tròn xuyên qua lỗ hình giọt nước cho tới khi phần ren xuyên hẳn qua mặt bên kia (nếu quá chật thì có thể nới lỗ bằng mũi khoan hoặc deburring tool). Lắp đai ốc M6 rồi siết lại.

Gắn tiếp 4 “vách” đã khoét rỗng lên trên để lấy chiều cao, rồi đậy nắp. Vậy là xong. (LƯU Ý: mình dùng silicone trong để dán các vách trong suốt thành một khối liền)

Bản Bowden sẽ cần bộ filament rollers ultra low-profile của mình vì mình nghĩ hiện chưa có hệ roller nào phù hợp hơn để vừa kích thước này:

Máy ghi là lên tới 70°C, nhưng mình nghĩ chỉ vùng gần điện trở mới chạm mức này. Hygrometer có vẻ chỉ lên khoảng 55°C khi set 70°C, nhưng khi test thì PETG đặt gần điện trở bắt đầu mềm/chảy và dính fusion, nên chắc chắn là có nóng, chỉ là không đều. Khả năng cao do đây là máy rẻ, thiết kế để sấy thể tích nhỏ hơn. Có thể bọc cách nhiệt để nhiệt đều hơn, nhưng hiện tại mình khuyên đừng vượt quá 65°C với PETG cho tới khi có giải pháp ổn.

Có thể mình sẽ tiếp tục update dự án này trong tương lai với vài nâng cấp. Thứ kế tiếp đáng làm là ghép các vách rổ lại để tạo thành một cái nắp liền khối thay vì các mảnh rời.
