Adapter toe clip cho pedal K-PEDC MTB/BMX (1/2 hoặc full toe clip)

Mình đang tiếp tục thử nhiều loại pedal MTB dạng platform/flat khác nhau, kiểu có thể gắn toe clip (có hoặc không cần chế/chèn adapter). Pedal K-PEDC mountain/BMX nhìn có vẻ xài ổn. Dĩ nhiên là phải có adapter brackets thì mới gắn toe clip được.

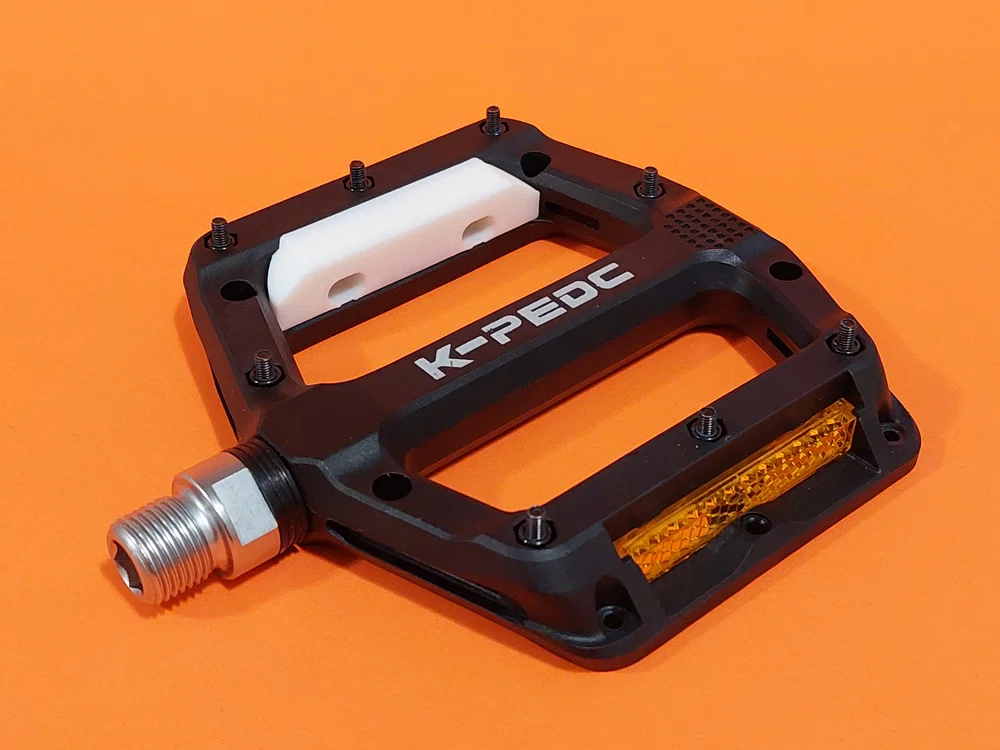

Các adapter này sẽ thay cho một miếng reflector (phản quang) trên mỗi pedal. Ngoài việc tháo 2 reflector đó ra, bạn cũng có thể tháo luôn mấy con studs/grip screws ở mặt dưới. Khi dùng toe clip thì không cần studs ở mặt dưới pedal; tháo ra sẽ giảm nguy cơ bị chúng cào trúng chân nếu có tai nạn (xem hình pedal đã tháo studs mặt dưới). Với lại tháo studs ra thì bạn còn dư studs để dùng khi cần.

Ngoài adapter ra, bạn sẽ cần phần cứng (khuyến nghị inox/stainless steel):

• 4 - vít M5 x 35mm (mình thích loại hex cap screws)
• 8 - long đền/washer M5
• 4 - long đền vênh/lock washer M5
• 4 - tán/nut M5
• NOTE: nếu bạn dùng nylon lock nuts thay cho nut thường + lock washer, có thể dùng vít M5 x 30mm.

Nếu cần thì bạn có thể dùng phần cứng 3/16", nhưng sẽ hơi lỏng. Phần cứng 1/4" thì dày quá và sẽ phải khoan rộng pedal và adapter. Với bộ pedal này thì M5 là vừa nhất.

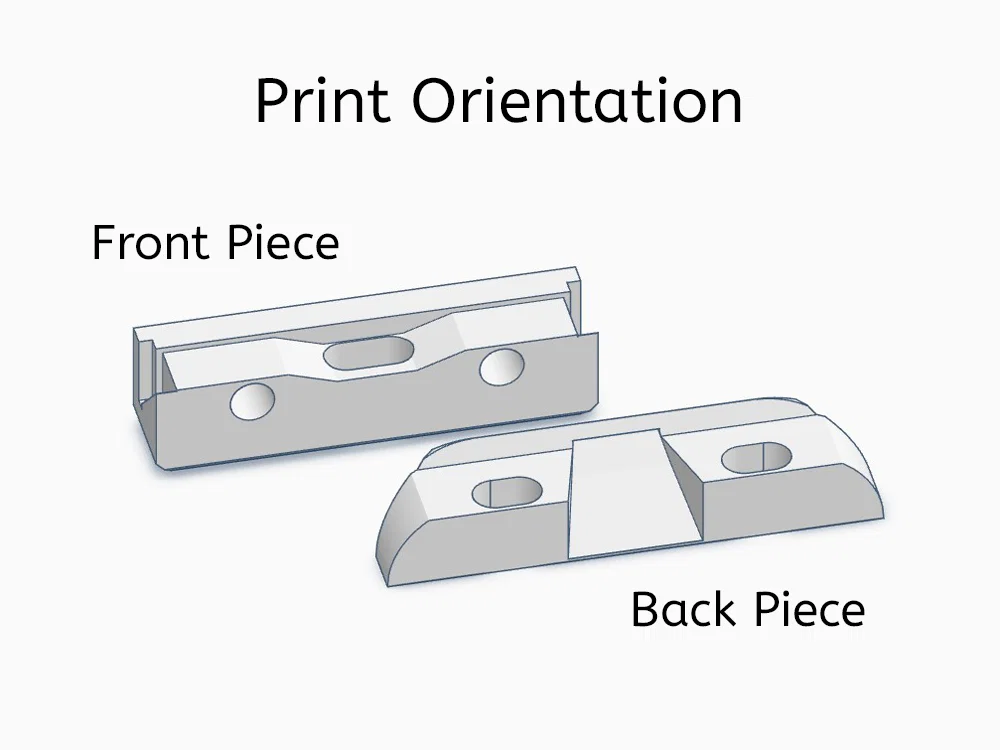

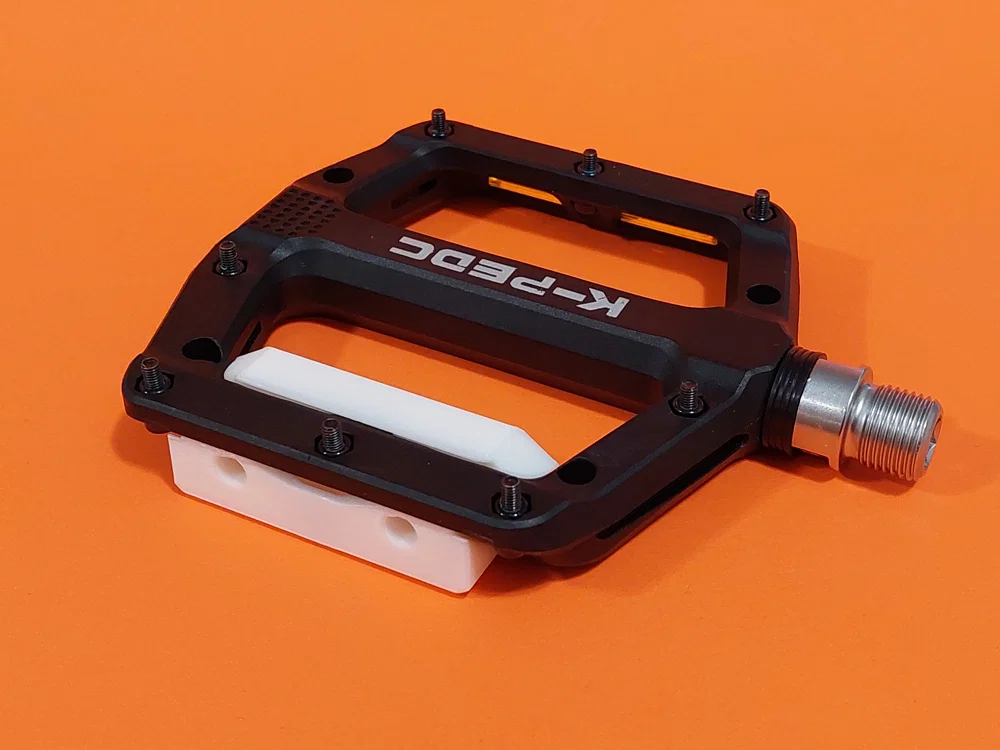

Model được in theo đúng orientation như lúc tải xuống. Đây không phải orientation để lắp adapter vào pedal. Xem hình để biết orientation đúng (cũng dễ đoán thôi, lưu ý là miếng phía trước sẽ trượt vào khe đúng chỗ reflector vừa tháo). Không cần supports. Đừng lo phần vách mỏng do lỗ vít tạo ra; in vẫn ổn, mà mấy vách mỏng đó cũng không ảnh hưởng nhiều tới độ cứng kết cấu.

Mình in adapter như sau:

• nozzle 0.4mm
• layer height 0.20
• PLA
• 3 walls và bottom & top layers
• 100% infill kèm skirt

Một cặp adapter, mỗi bên gồm 1 miếng trước + 1 miếng sau (tổng 4 miếng), khi in với skirt 1 vòng dùng hết 26.55g filament, và tổng thời gian in khoảng 55 phút (tính cả làm nóng & calibration).

NOTE: Để tháo reflector, nhìn mặt dưới đang lộ ra của reflector. Luồn một cây tua-vít nhỏ phía sau thân reflector (có khe hở nhìn thấy được). Nạy reflector lên vừa đủ để phần phía sau vượt qua 2 ngàm giữ trên thân pedal. Trong lúc làm, ở phía sau reflector bạn sẽ thấy 2 chỗ lõm trên thân pedal cho phép bạn đẩy reflector ra. Vừa nạy nhẹ một bên, vừa đẩy ra từ phía bên kia (bằng móng tay hoặc dụng cụ khác).

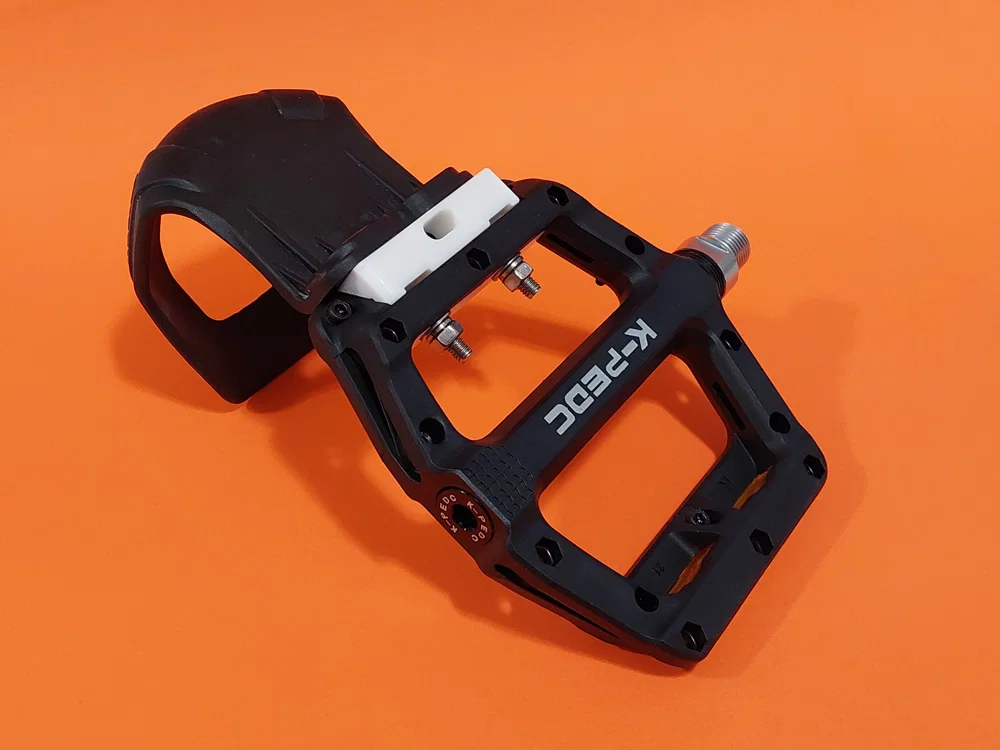

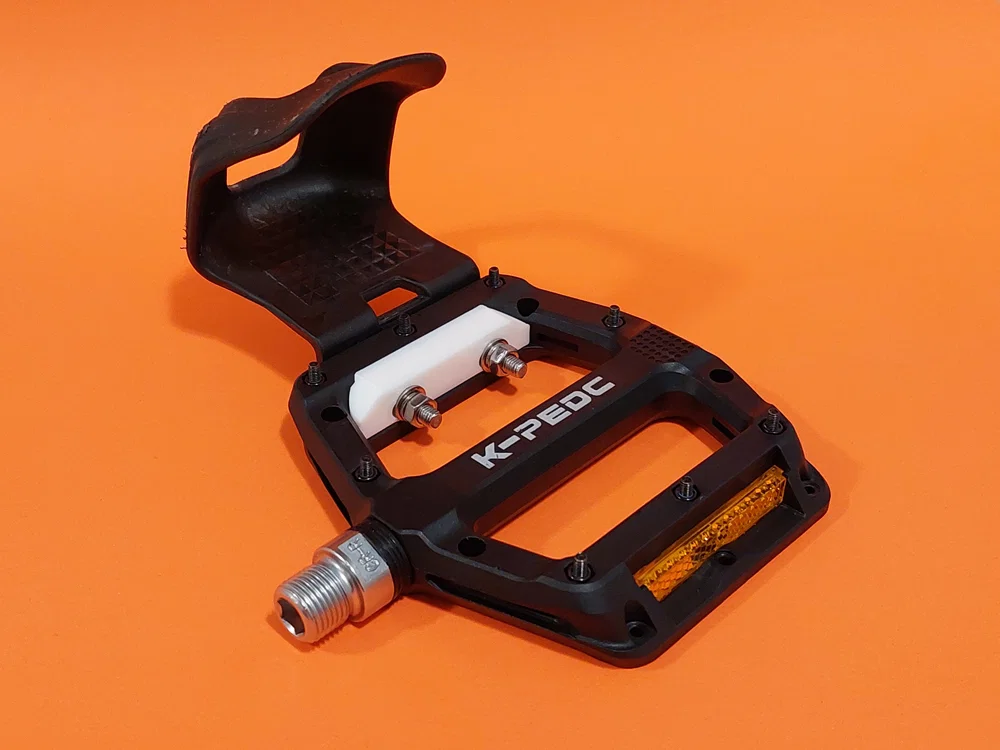

NOTE: Khi gắn toe clips (nhớ lắp đúng chiều cho pedal R & L; rất dễ lắp ngược/upside down):

• Đưa miếng adapter phía trước vào khe chỗ reflector đã tháo.
• Luồn 2 vít kèm washer qua lỗ của toe clip, rồi xuyên qua miếng adapter trước và thân pedal.
• Trượt miếng adapter phía sau vào các vít đang thò ra, rồi canh/đẩy cho tới khi nó vào đúng vị trí sát thân pedal – dung sai khá khít do cách hai miếng adapter lệch nhau, nhưng vẫn chạy rất ngon.
• Sau đó lắp các washer còn lại, lock washers và nuts.
