Nắp bịt đầu chân cho đế dù ngoài trời (Patio Umbrella Stand)

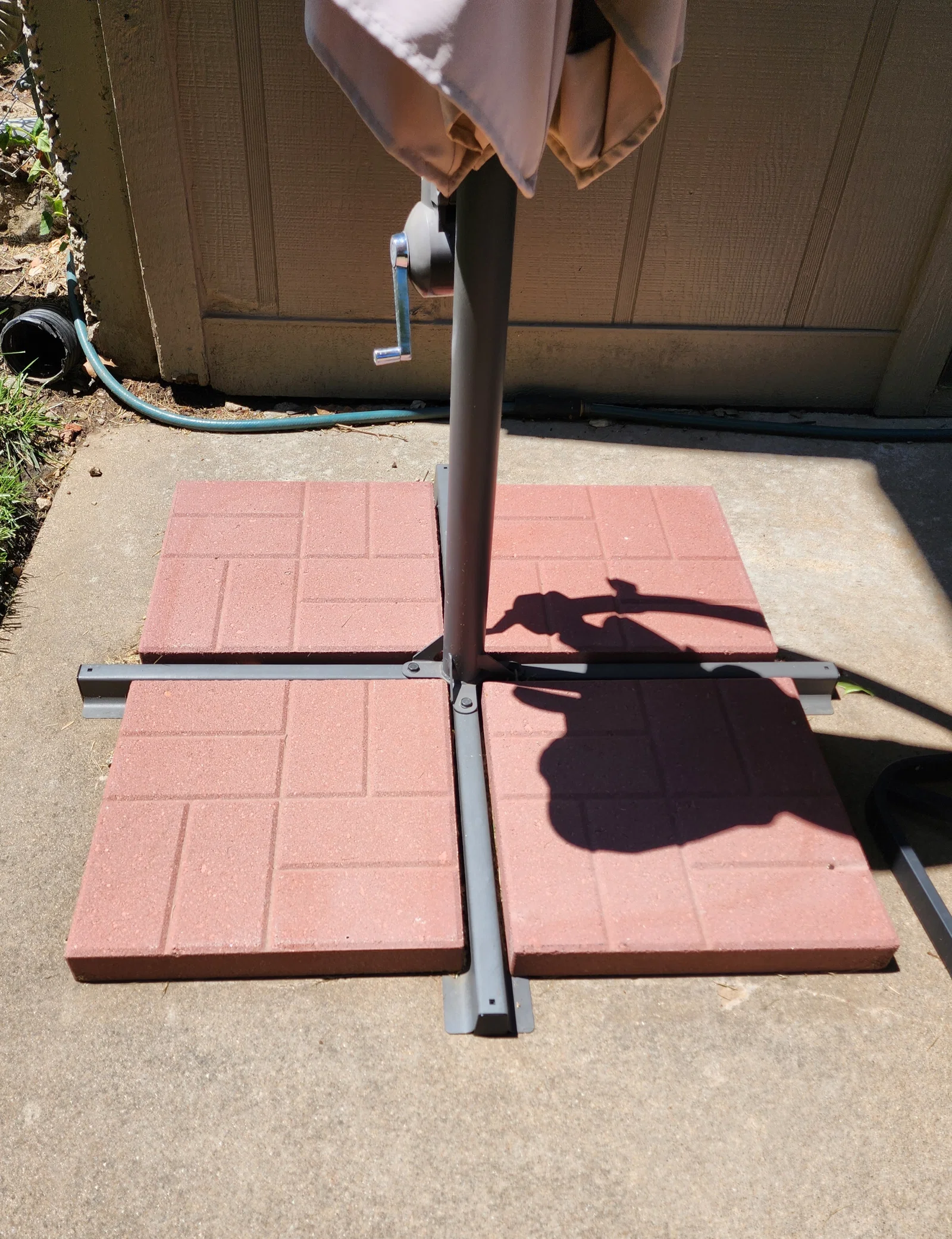

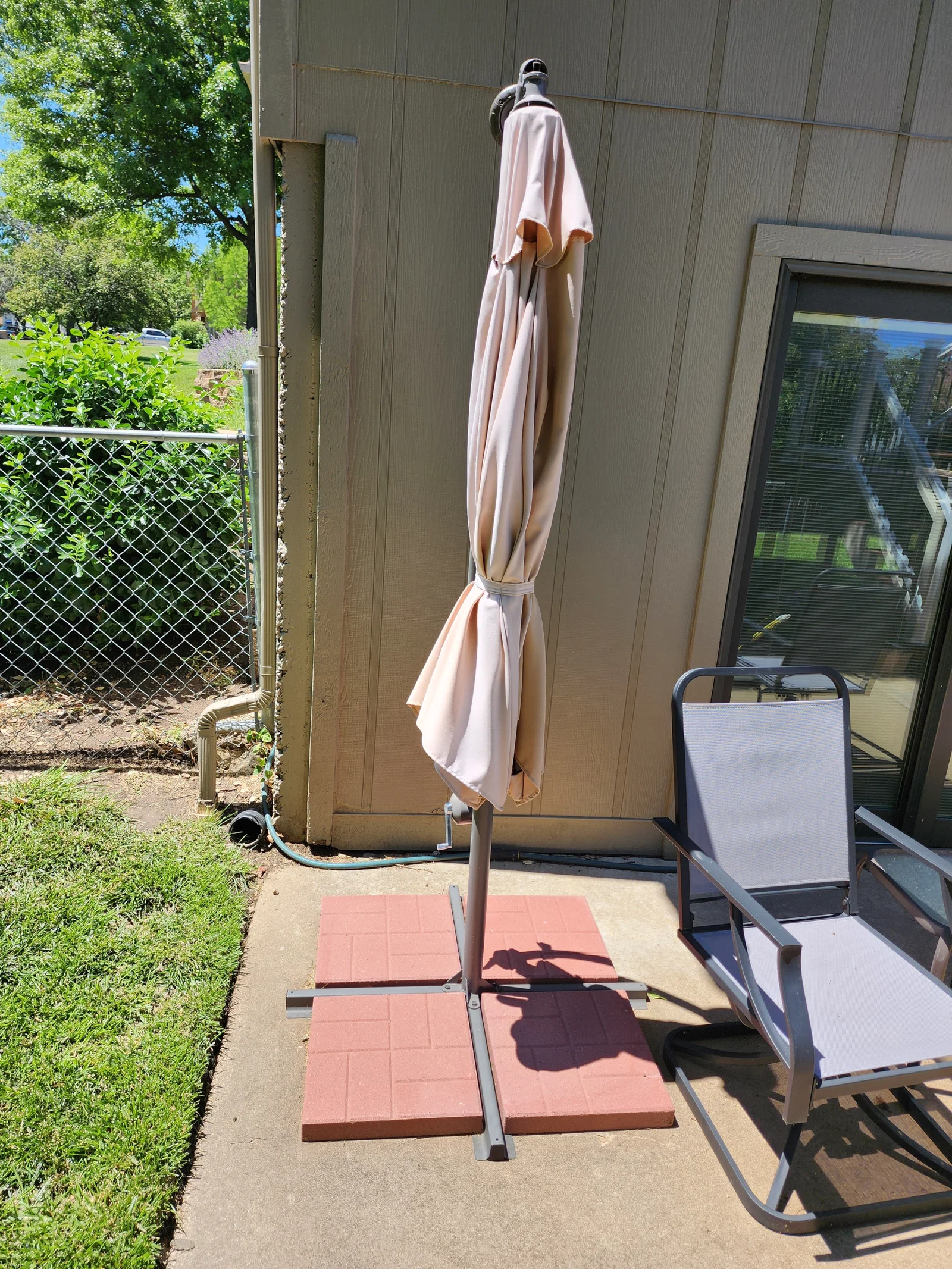

Ngồi ngoài patio, mình thấy con chó nhà mình rượt mấy con thằn lằn nhỏ. Thỉnh thoảng nó rượt tụi nó chạy tọt vô phần đầu hở ở chân của cái patio umbrella stand. Nó thọc mũi vô đầu chân stand rồi khịt khịt đuổi theo con thằn lằn, nghe như tiếng “kèn mũi”. Nhìn cũng vui, nhưng mình lo kiểu gì rồi nó cũng bị cạnh kim loại của giá đỡ chân cắt trầy mũi.

Mình nghĩ nên bịt mấy cái đầu hở đó lại bằng thứ gì đó. Khoan đã! Mình có 3D printer mà!

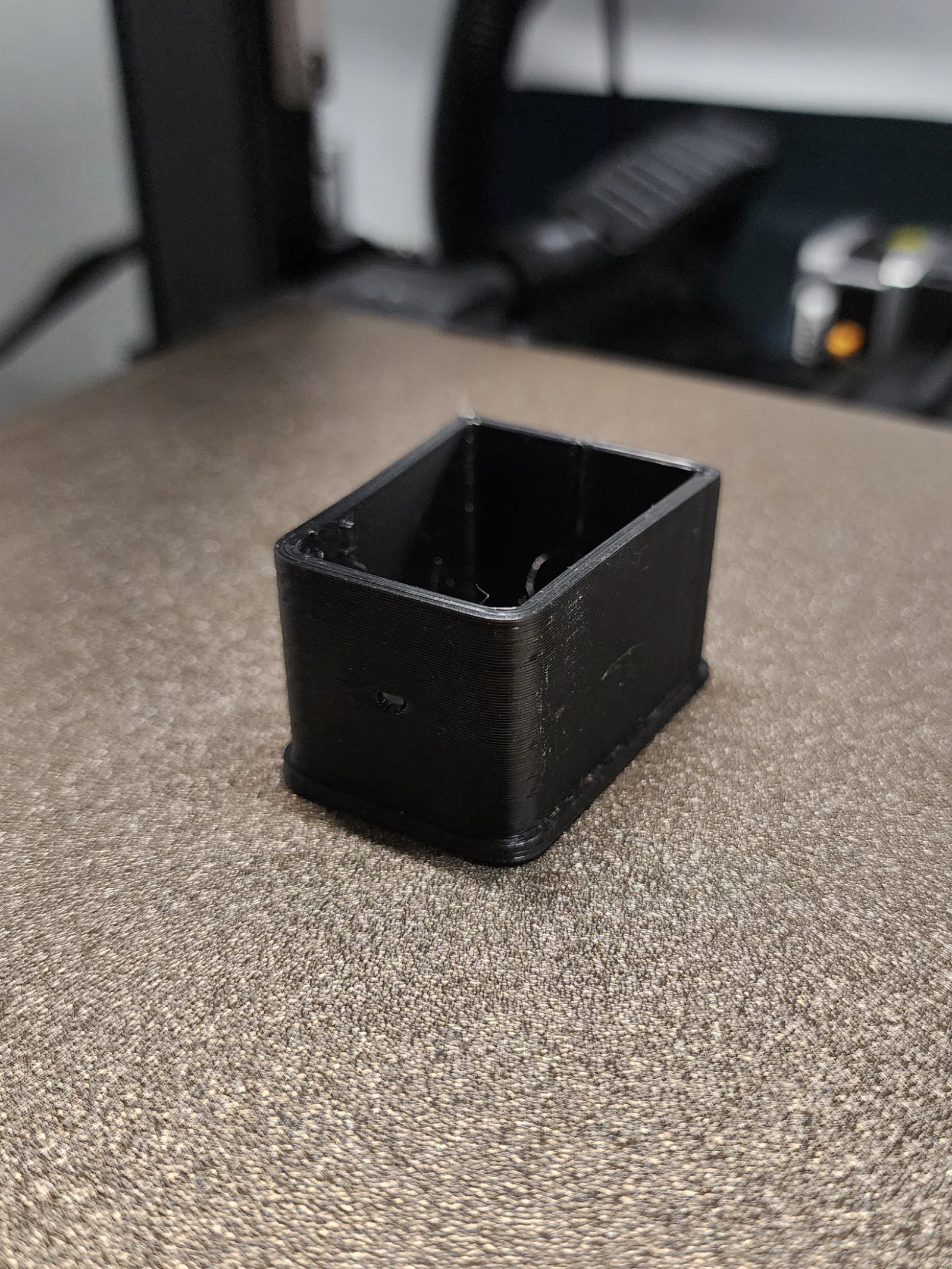

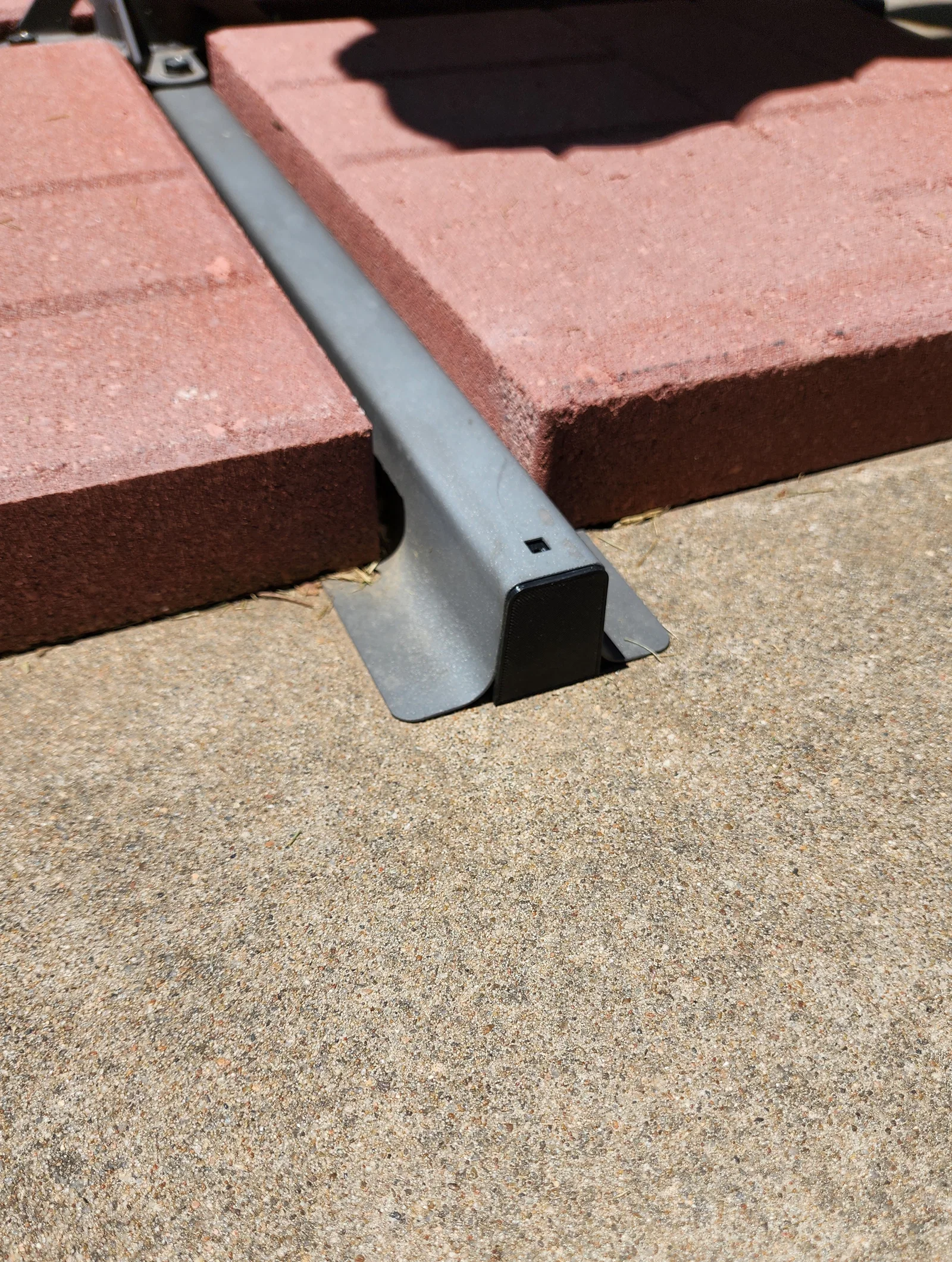

Mình đặt tờ giấy lên đầu chân, đồ lại hình dạng, rồi đo độ dày của phần kim loại bằng thước kẹp (caliper). Mình mở FreeCAD lên và thiết kế một cái end cap. In ra phát đầu tiên là vừa khít luôn. Hoạt động đúng như mình muốn.

Mình không biết mấy cái chân stand kiểu này có tiêu chuẩn giống nhau không, nhưng mình vẫn chia sẻ file .stl.

Cái end cap khoảng 28mm ở phía trên và nở ra khoảng 33mm ở phía dưới.

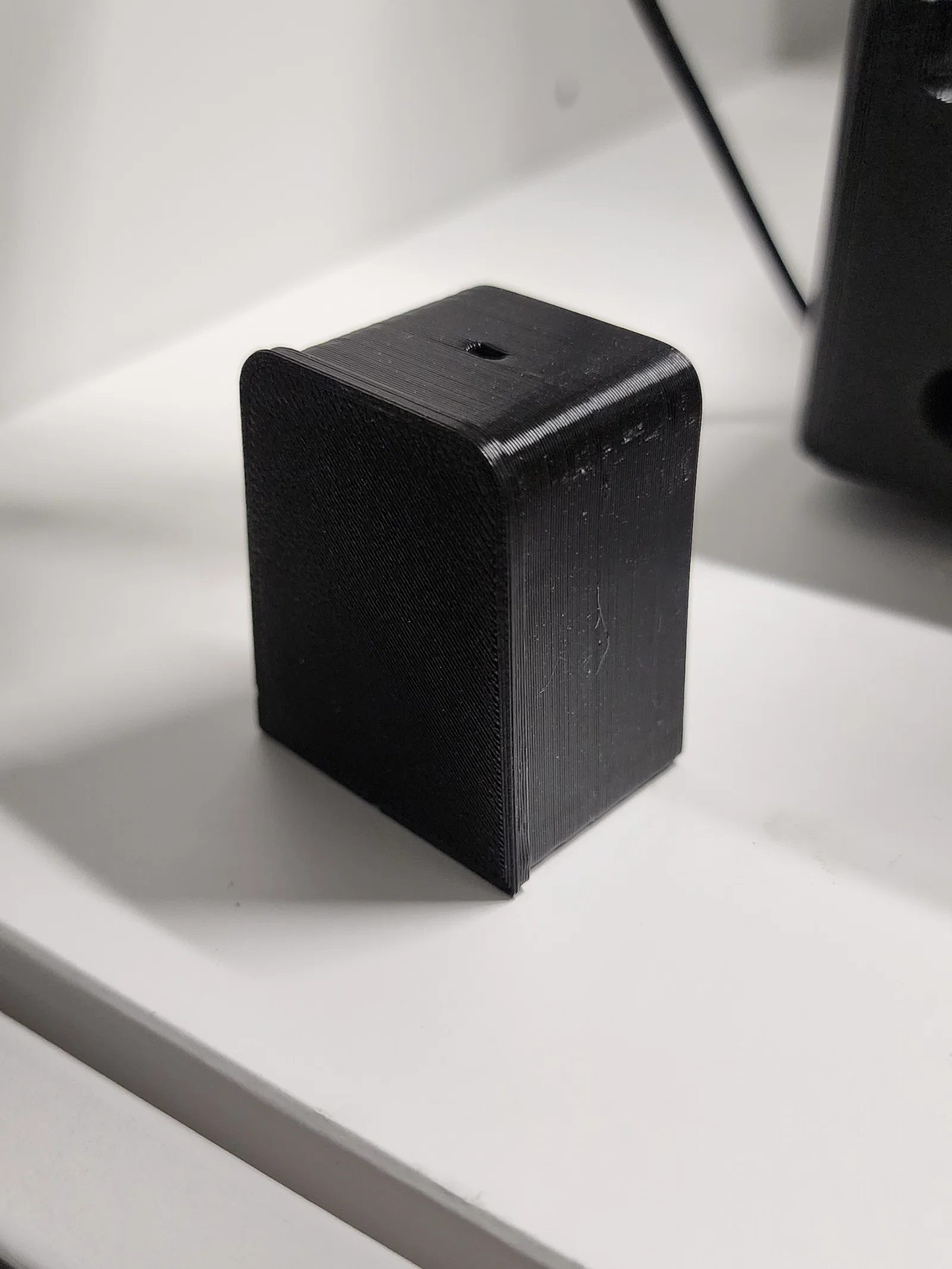

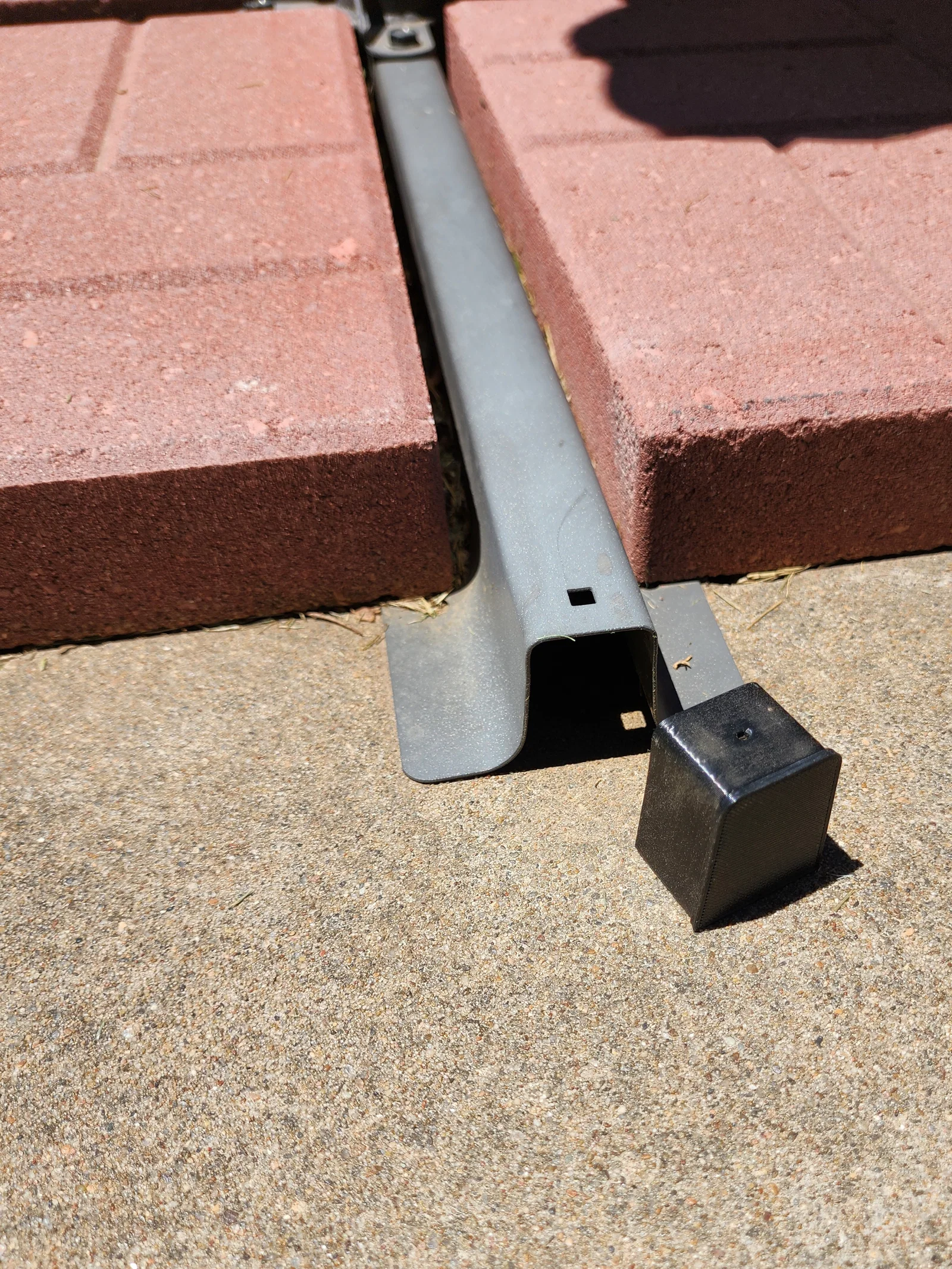

Ở đầu mỗi chân của stand có sẵn một cái lỗ, nên mình cũng chừa một lỗ nhỏ trên end cap phòng khi muốn bắt cố định bằng vít ren thô dạng côn (coarse threaded tapered screw). Cái của mình thì ma sát vừa đủ, mình gõ nhẹ cho vô là chặt nên chưa cần dùng vít.

Mình in end cap bằng PETG vì nó để ngoài trời, gặp nắng và thời tiết. Do cái cap không chịu lực gì nhiều, PLA chắc cũng xài được.

Layer height: .2mm

Infill: 100%

Supports: None

In mặt phẳng xuống print bed của Ender-3 S1 Pro.
