Jig canh lỗ bắt loa 12" cho thùng loa guitar

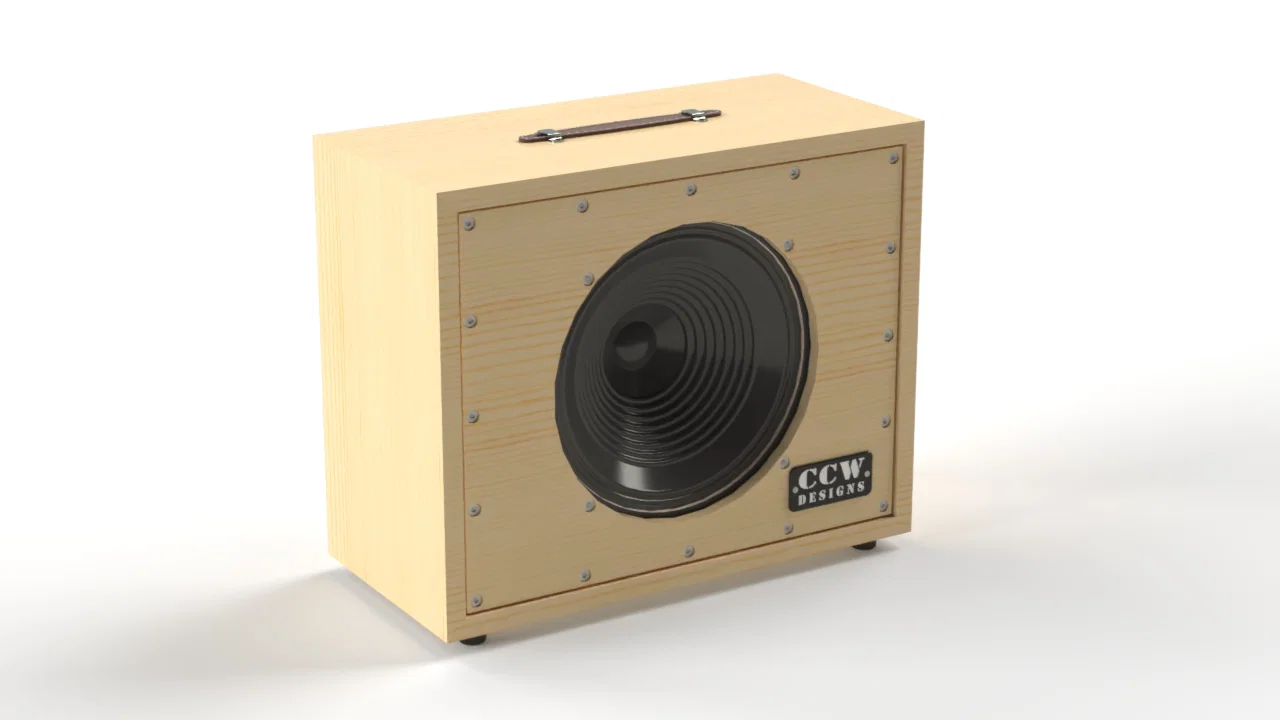

Mẫu này được tạo ra để giúp canh và khoan các lỗ cho loa 12" trong dự án thùng loa guitar. Cái jig này vừa khít với lỗ đường kính 11" dành cho loa 12". Jig có một gờ nhỏ ở mặt dưới để lắp lọt vào lỗ loa 11".

Tính năng hữu ích:

• Jig có một cạnh thẳng để canh bộ pattern lỗ theo mặt baffle trước của thùng loa.
• Lỗ được thiết kế cho mũi khoan 0.281" (size K) để lắp threaded inserts (McMaster #92105A014) dùng cho ốc #10-32
• Có thêm một bộ lỗ 0.281" lệch 10 độ, cho phép ghim (pin) jig để dùng cho bộ lỗ lớn 0.500" (mô tả bên dưới)
• Một bộ lỗ lớn 0.500" được lệch 10 độ so với pattern lỗ loa. Các lỗ này giúp canh và khoan counterbore 0.500" cho threaded inserts nói trên. Bộ lỗ 0.281" bổ sung cho phép xoay jig và ghim cố định để canh đúng các lỗ 0.500" khi làm công đoạn counterbore
• Jig và các pattern lỗ đều có nhãn
• Lò xo là tuỳ chọn (có hai mẫu: một có, một không) trong trường hợp đường kính lỗ loa hơi lớn hơn 11".

Hướng dẫn sử dụng:

1. Đặt jig vào lỗ đường kính 11"
2. Canh cạnh thẳng vuông góc với baffle loa
3. Dán cố định jig bằng băng keo giấy (painters tape)
4. Khoan các lỗ theo pattern #1 bằng mũi 0.281"
5. Tuỳ chọn: Khoan một hoặc hai lỗ lệch 10 độ để làm lỗ ghim (pin)
6. Tuỳ chọn: Xoay jig và cắm pin vào lỗ canh
7. Tuỳ chọn: Dùng cặp lỗ lớn 0.500" để tạo counterbore rất nông bằng mũi khoan forstner 0.5" cho từng lỗ bắt loa (Pattern #1)
8. Tuỳ chọn: Xoay jig 180 độ để khoan các vị trí còn lại bằng mũi forstner

In 3D:

• 3 perimeters
• 15% infill, triangle pattern
• In bằng PETG chạy ổn, nhưng vật liệu cứng hơn có thể dễ canh hơn
• Cần bàn in lớn, ví dụ máy Prusa XL
