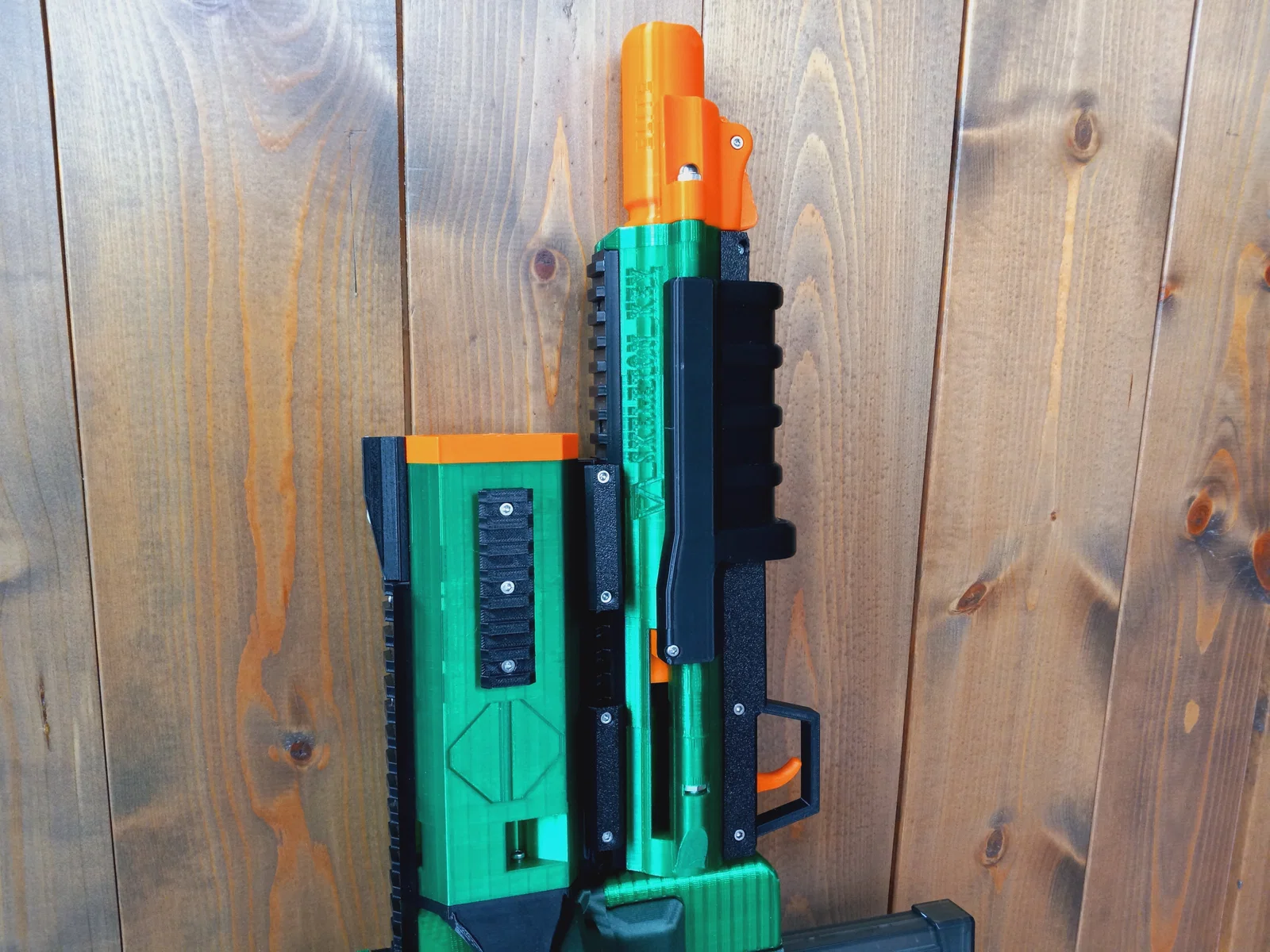

Djinn Extended Barrel (updated) – Nòng mở rộng (bản cập nhật)

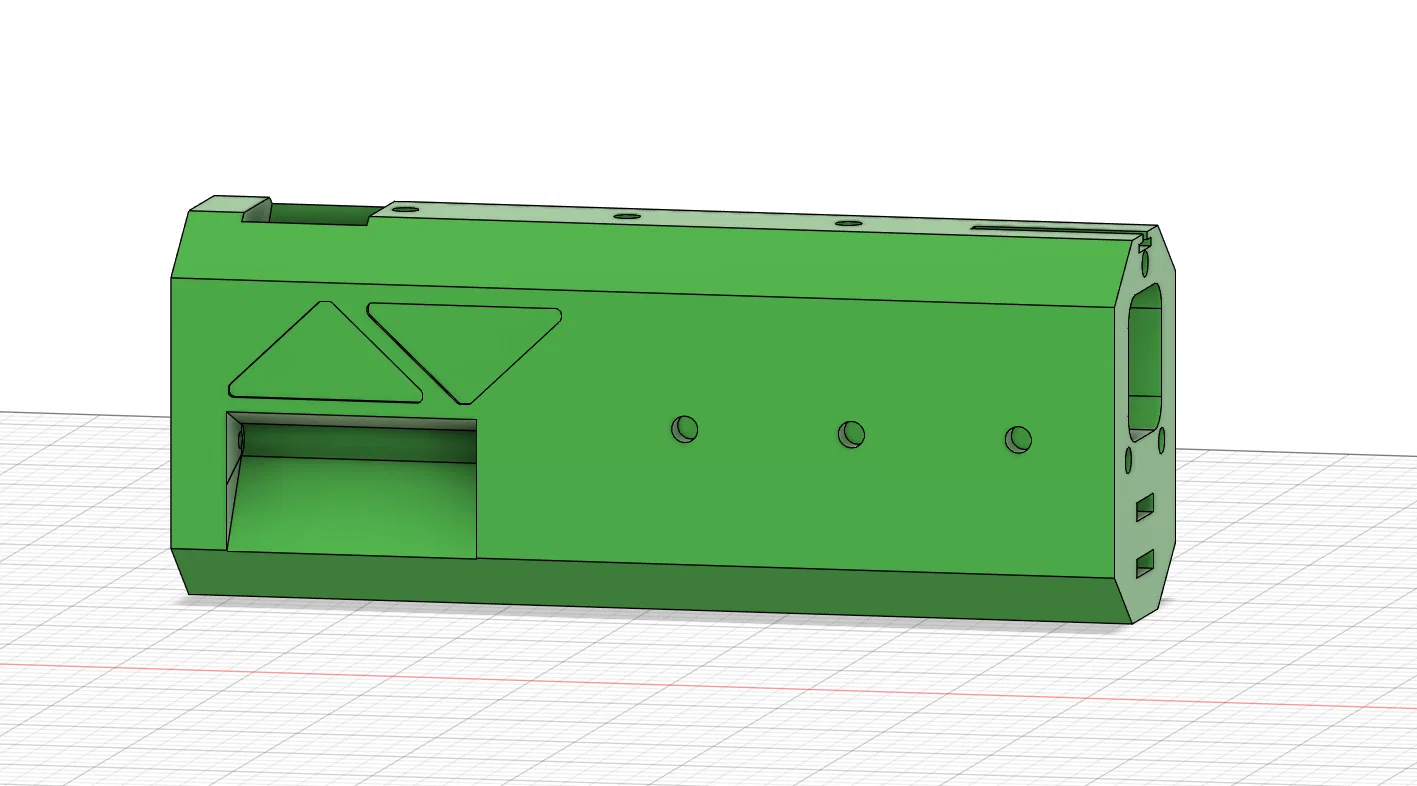

Mấy con ốc để cố định barrel vào phần trước của Djinn trước đây thật sự rất khó canh cho vô đúng vị trí. Phiên bản 2 của phần barrel middle sẽ giúp bước đó dễ hơn một chút. Bạn cũng có thể sẽ cần khoan rộng (drill out) các lỗ cho những con ốc này nữa. Xin lỗi vì các vấn đề chuyện này có thể đã gây ra.

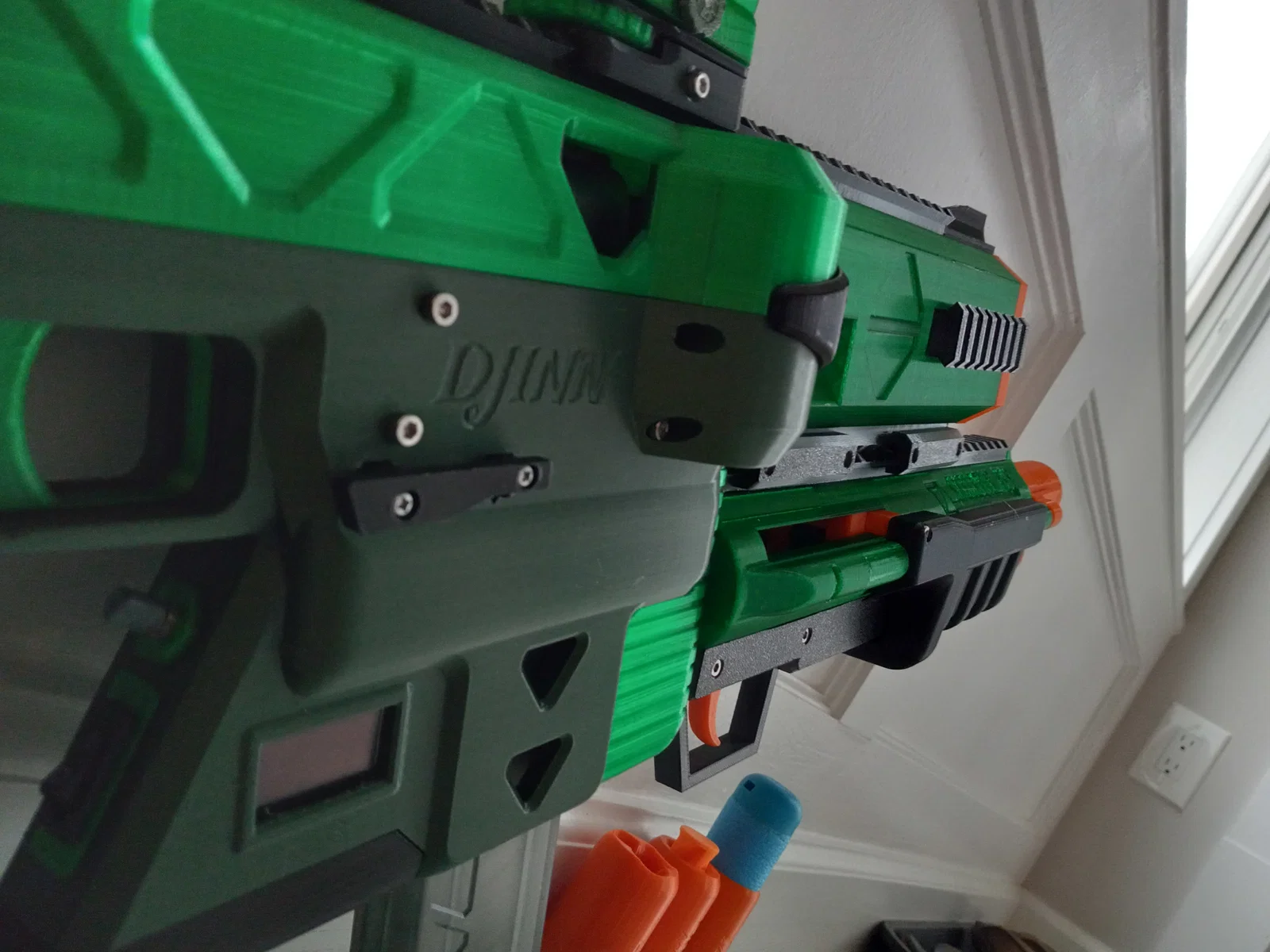

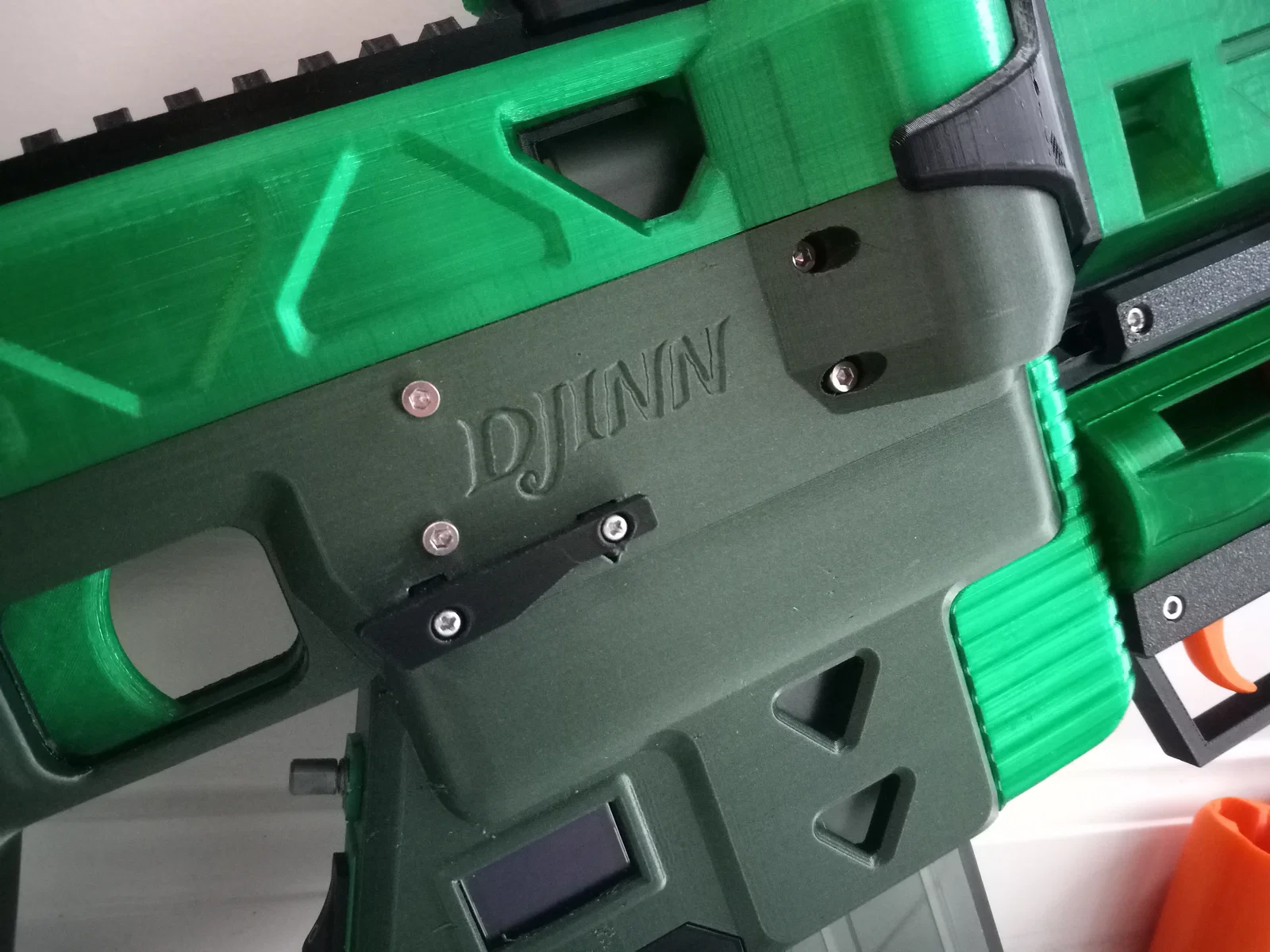

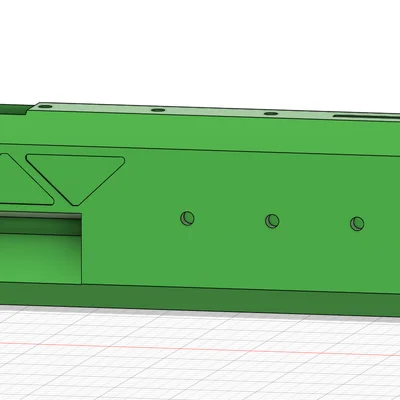

Bản này làm cho Djinn của Talonaxe Armory, Detroit Dart Works và Old Fusion Designs. Mình thiết kế cái này từ lâu để có thể build Skeleton Key. Đây là dự án CAD lớn đầu tiên của mình nên một số dung sai (tolerances) chưa được hoàn hảo. Lắp không phải dạng dễ nhất, nhưng khi đã gắn lên thì đây là một điểm mount rất chắc để gắn đủ thứ đồ tacticool. Mình làm nó bằng Tinker cad nên không có file STEP.

Printing

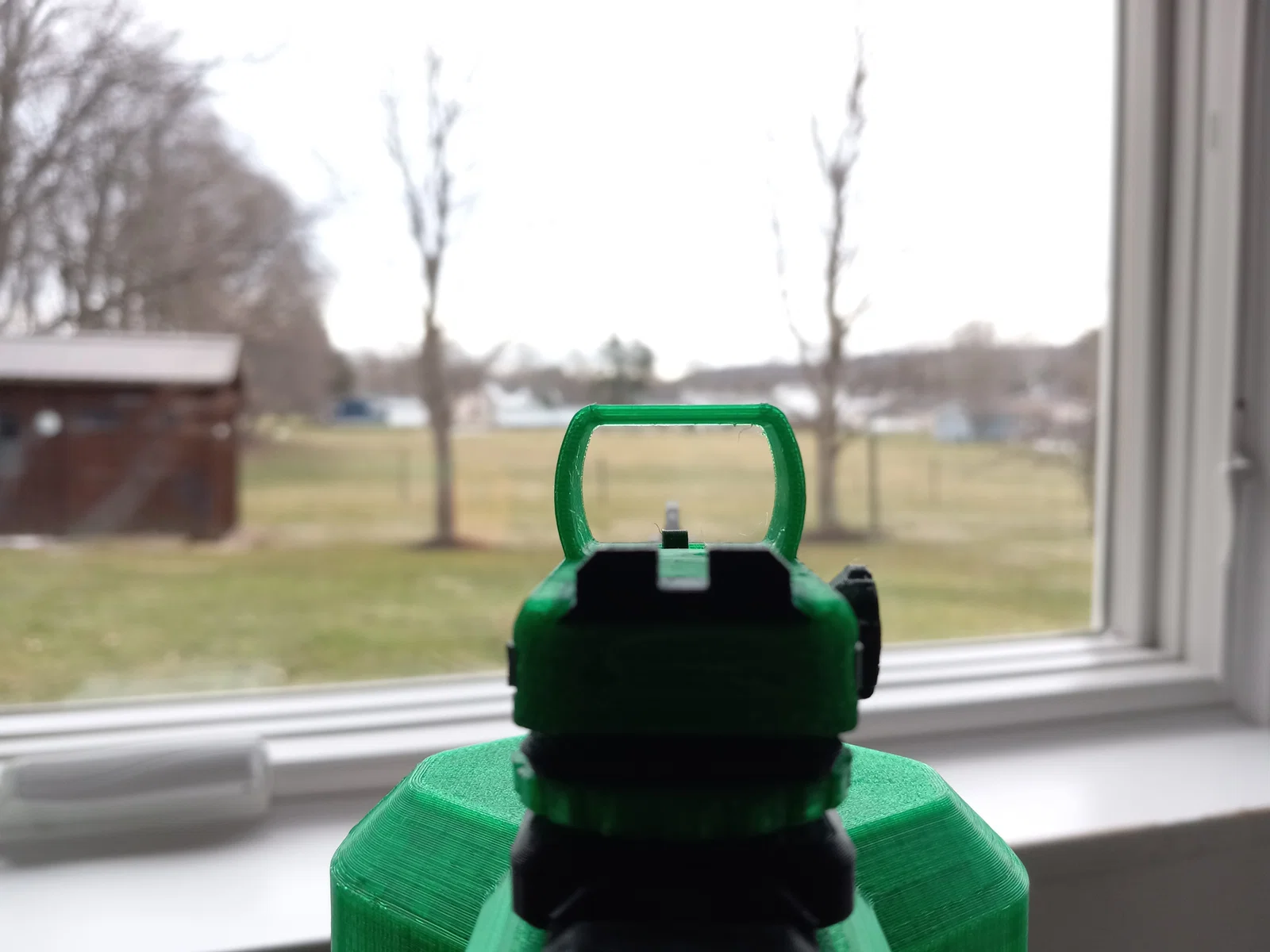

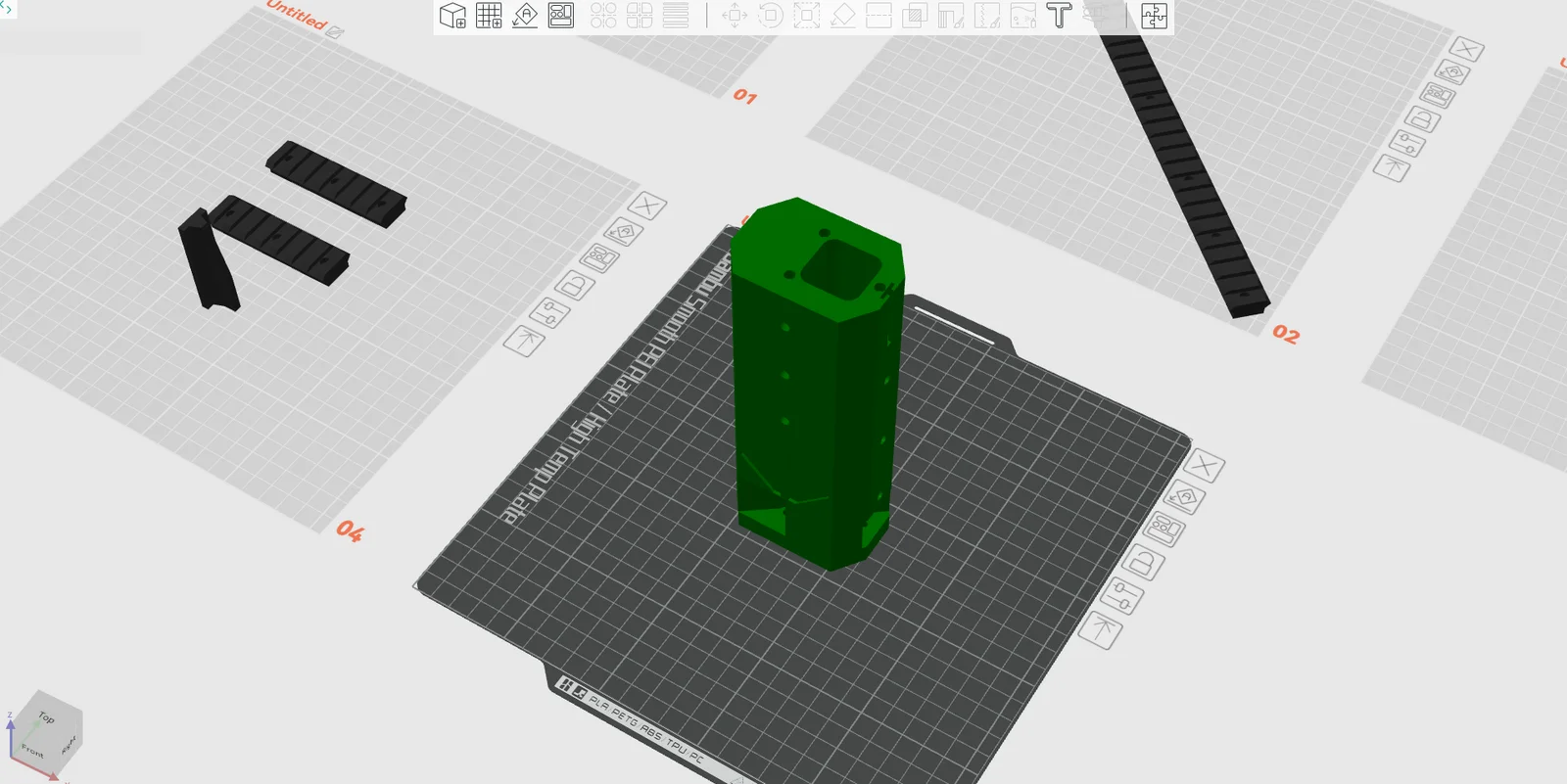

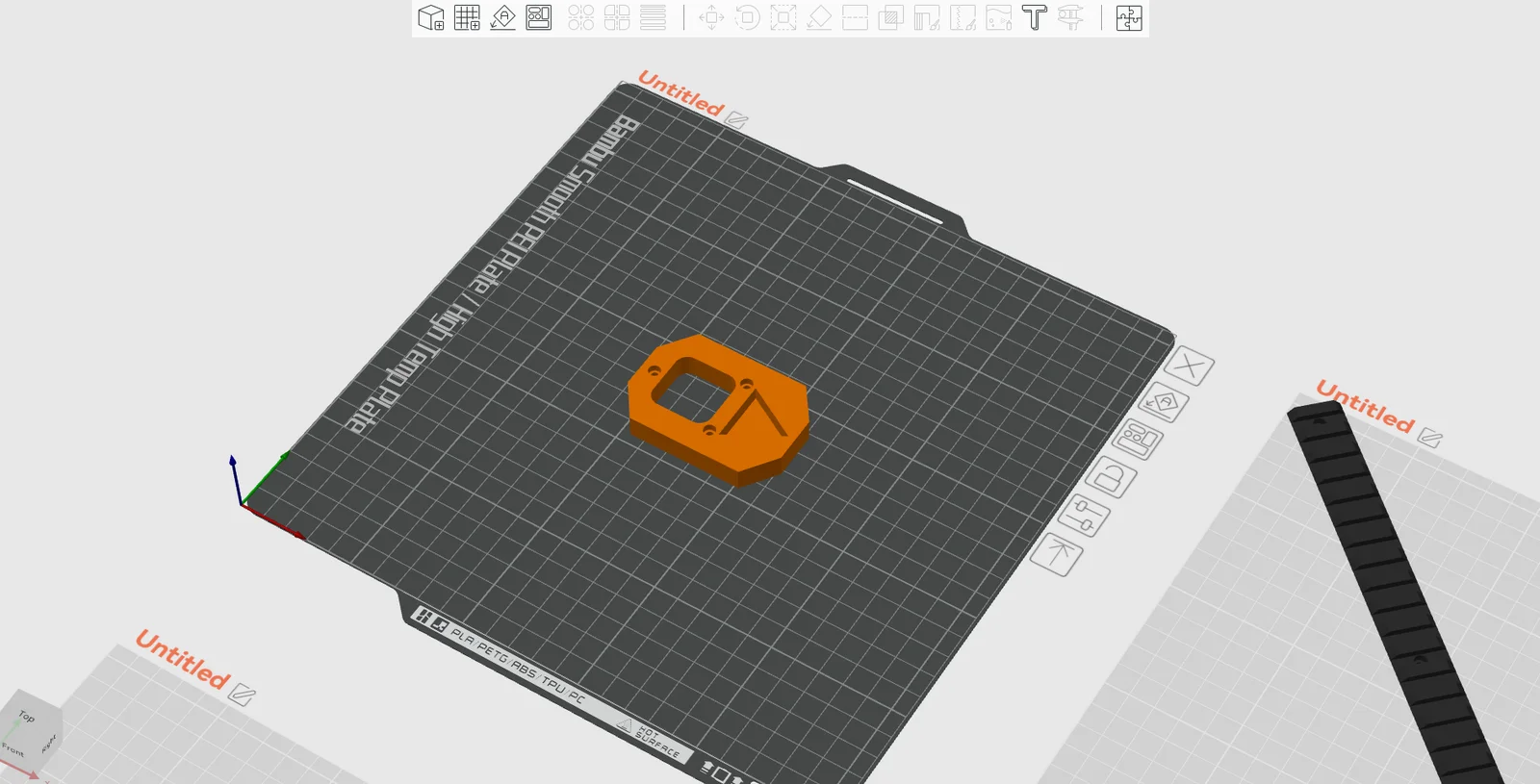

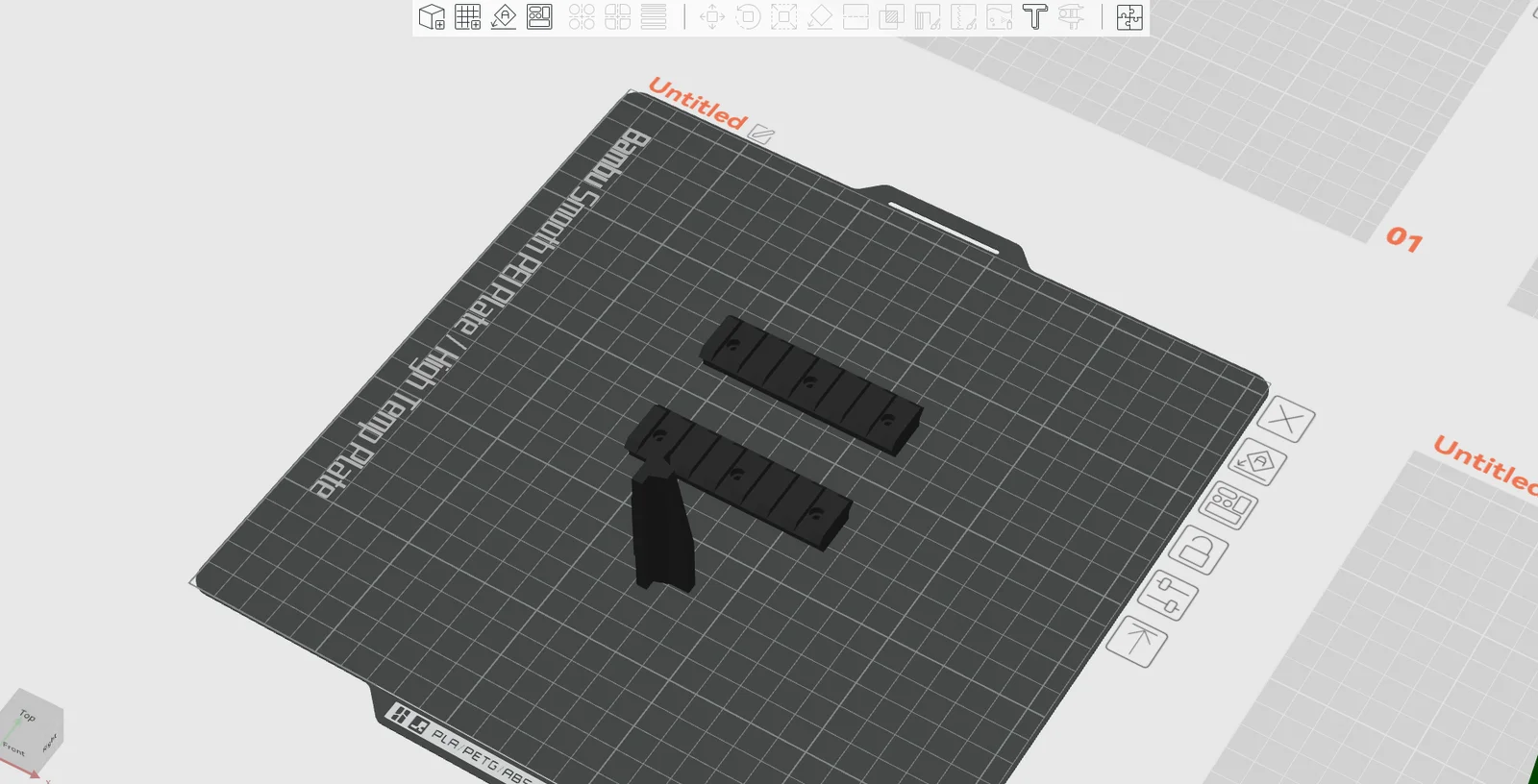

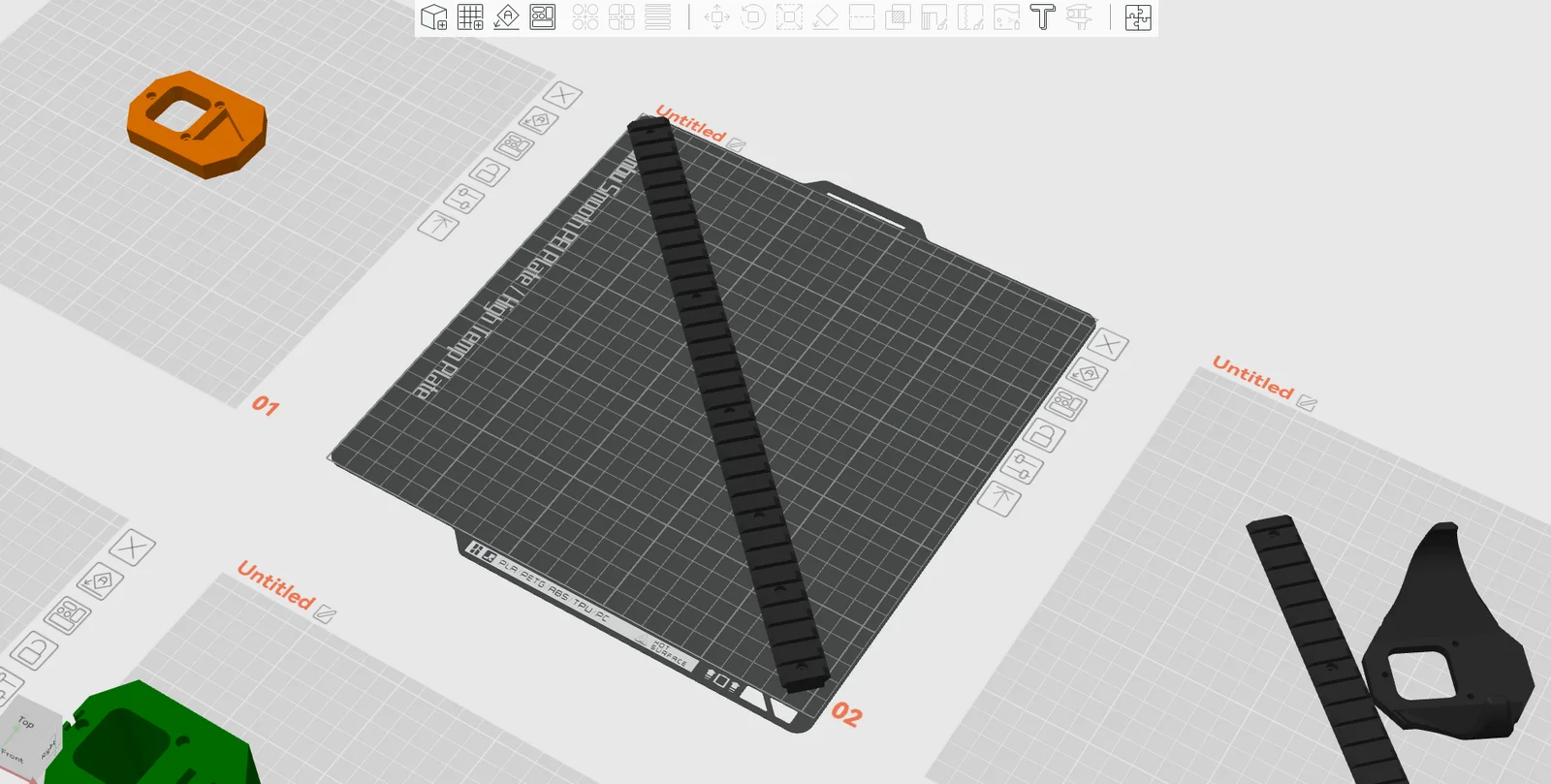

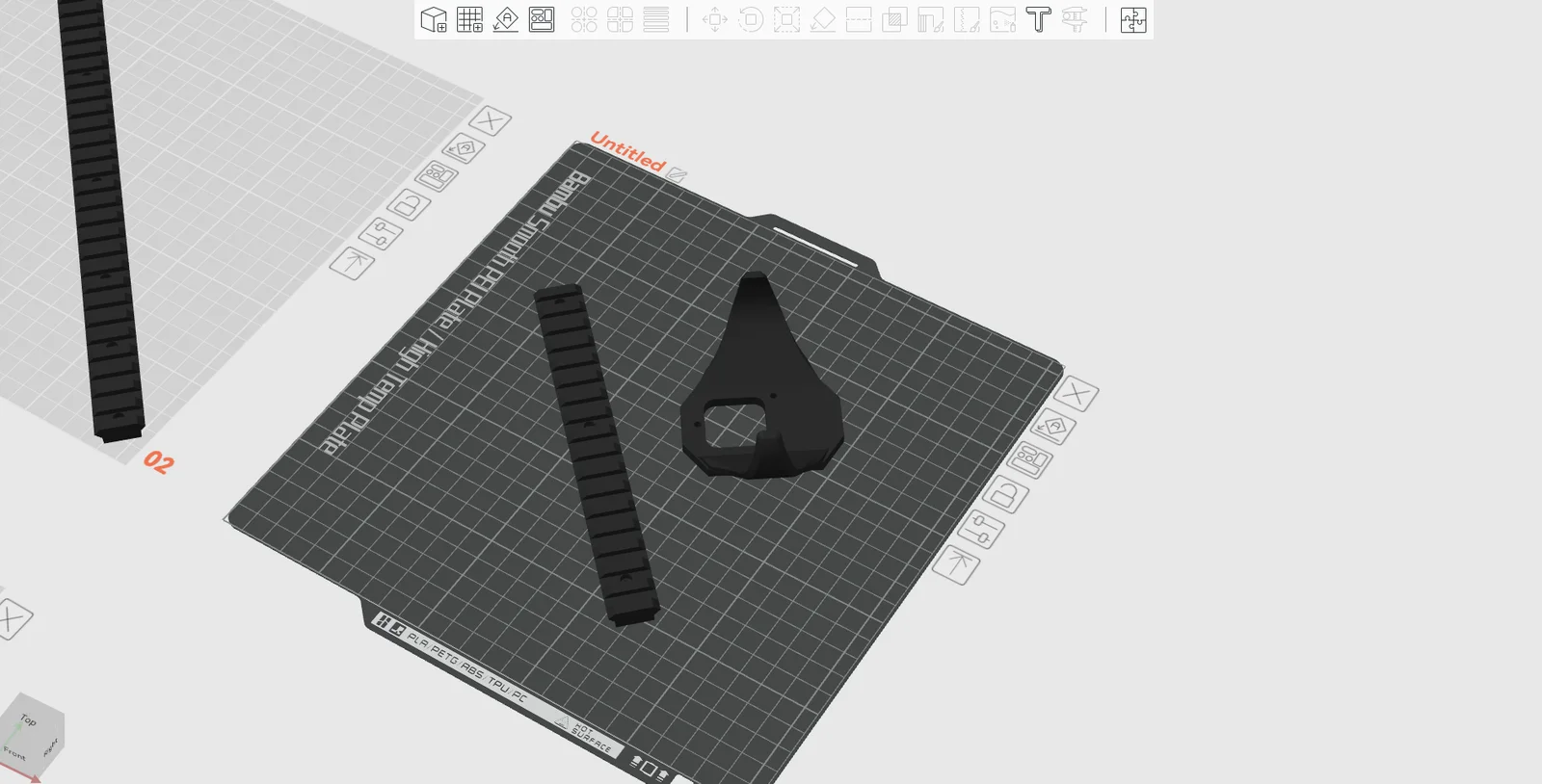

Mình khuyến nghị in 3 hoặc 4 walls với 30% infill. Bạn sẽ cần máy in có build volume 256mm*256mm*256mm cho phần top rail. Tổng cộng tốn khoảng 400 grams filament. Phần front sight có một lỗ để bạn luồn filament tùy chọn, tạo hiệu ứng kiểu fiberoptic.

Hardware

Bạn sẽ cần nhiều loại ốc M3 và heat set inserts.

Hardware

Quantity

M3 X 20mm socket head screw

3

M3 X 12mm socket head screw

3

M3 X 10mm socket head screw

9

M3 X 4mm heat set insert

12

Đây là các món mình đã dùng.

• 130Pcs Threaded Inserts Heat Set Inserts Kit M3x4x5 Brass Insert Nut with Soldering Iron Tip for 3D Printed Plastic Materials: Amazon.com: Industrial & Scientific
• Amazon.com: HELIFOUNER 540 Pieces M3 x 6mm /8mm /12mm /16mm /20mm /25mm /30mm, Button Head Socket Cap Screws Bolts Washers Nuts Kit, 304 Stainless Steel : Industrial & Scientific

Assembly

Tools

• Kềm nhỏ (Small Pliers)
• Kềm cắt (Side Cutters)
• Lục giác (Allen Keys)
• Mỏ hàn (Soldering Iron)
• Nhíp (Tweezers)
• Mũi khoan 7/64 hoặc lớn hơn

Bắt đầu bằng cách lắp toàn bộ heat set inserts vào phần barrel middle. Sau đó gắn bottom rail và side rails bằng ốc 10mm. Nếu cần thì khoan rộng 3 lỗ mà ốc 20mm sẽ đi xuyên qua. Tháo front plate và top rail cũ của Djinn ra. Canh phần barrel middle và phần back thẳng với mặt trước của Djinn. Giờ đẩy con ốc 20mm vào lỗ phía trên. Có thể sẽ tốn chút thời gian, nhưng bạn có thể siết nó bằng kềm mũi nhọn (precision pliers). Tiếp theo, vặn 2 con ốc 20mm còn lại vào 2 lỗ hai bên. Lúc này có thể gắn top rail bằng các con ốc 10mm còn lại. Ấn phần sight vào đúng rãnh của nó. Bắt front plate lại bằng 3 con ốc 12mm. Tới đây bạn có thể chọn luồn thêm filament vào phần sight. Hy vọng quá trình này không “đau khổ” lắm.

Nếu có câu hỏi gì cứ hỏi nha. [email protected]
