Nút Lilygo T‑Echo (Nút Reset Ngắn Hơn)
Bộ nút thay thế cho Lilygo T‑Echo, gồm bản 1:1 như nút zin và tùy chọn nút reset ngắn hơn để hơi thụt vào, tránh bấm nhầm. In được với supports hoặc không, lắp vào vỏ nhìn vẫn gọn.
Mô tả

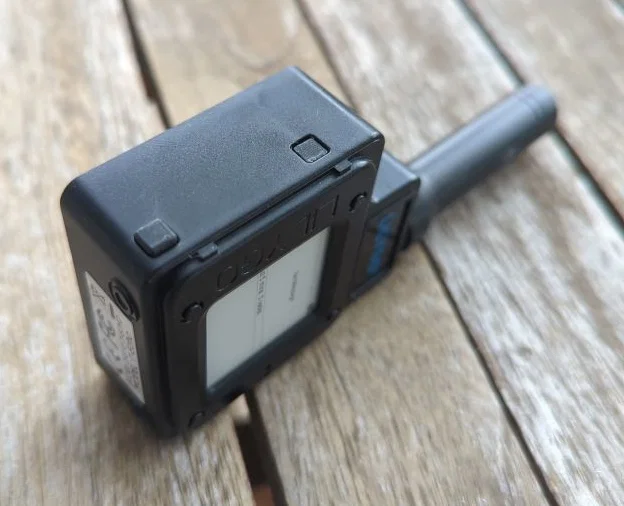

Mình hơi bực vì nút reset nằm đúng chỗ “mời gọi” quá, nên quyết định thay bằng một nút thấp hơn để nó hơi thụt vào một chút. Tiện đó mình cũng dựng luôn bản thay thế 1:1 cho các nút zin.
Các nút in ổn khi dùng supports, và không dùng supports thì cũng ra khá đẹp. Dù sao lắp vào vỏ rồi thì cũng khó mà thấy khác biệt.
Khi thay nút zin, nhớ coi chừng đừng giật đứt dây của touch button (dây này được hàn thẳng lên PCB). Con ốc thứ hai của PCB nằm ở góc trên bên trái dưới lớp băng keo, và bạn có thể phải tháo đầu nối antenna ra khỏi vỏ để chừa thêm chút khoảng trống.
