Bảng mạch Seeed Studio XIAO RP2040 với chip Raspberry Pi

Mô tả

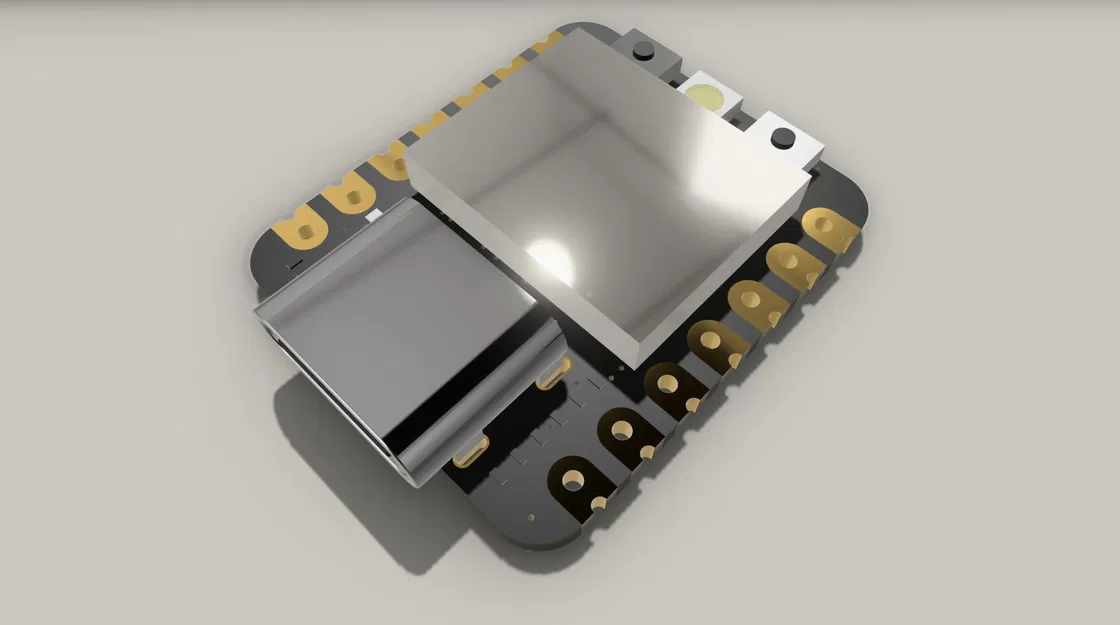

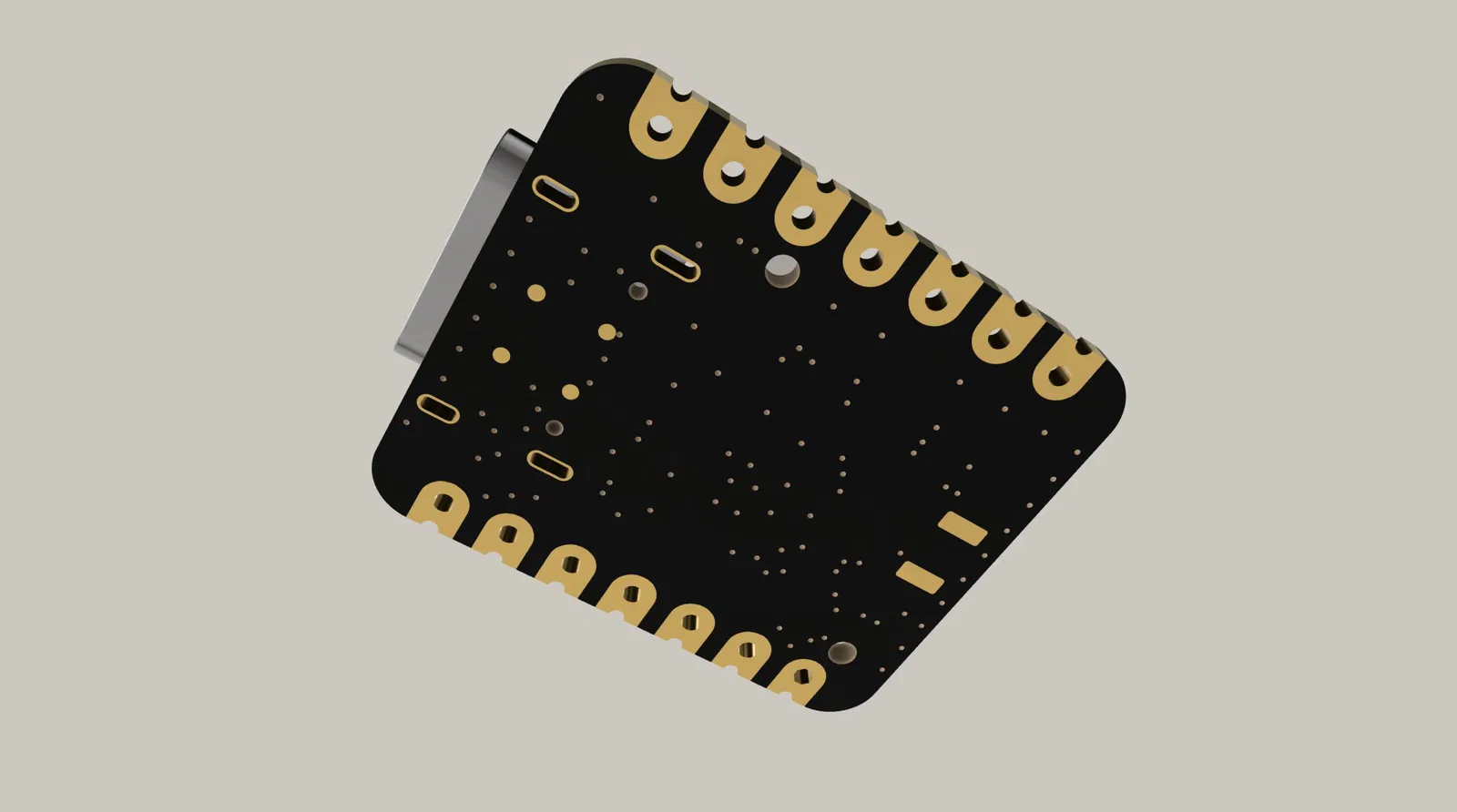

Đây là mô hình tỷ lệ của Seeed Studio XIAO RP2040, một bảng mạch được cung cấp bởi chip Raspberry Pi RP2040 với nhiều chức năng hữu ích và có giá 5,40 USD. Trang sản phẩm cho thiết bị này có thể tìm thấy ở đây.

Nó được thiết kế cho những người làm DIY xây dựng điện tử để bao gồm trong quá trình thiết kế của họ, vì nó loại bỏ quy trình đo đạc phức tạp để phù hợp khi thiết kế những chiếc đèn/đồng hồ/robot/tương tự.

Nếu bạn muốn xem mô hình 3D với màu sắc trong trình duyệt của mình và với AR tùy chọn, điều này có sẵn trực tiếp tại trình xem Shapr3D ở đây.

Nếu bạn xây dựng một cái gì đó và sử dụng nó như một tài sản, hãy làm tôi vui bằng cách đăng nó trong phần sản phẩm đã làm!

Dung sai

Khi thiết kế các thứ sử dụng mô hình này, theo kinh nghiệm của tôi, việc thêm 0,2mm xung quanh bảng mạch sẽ dẫn đến một sự vừa vặn chặt chẽ giữ thiết bị ở vị trí. Tuy nhiên, các bảng mạch của bạn có thể có sự khác biệt nhỏ tùy thuộc vào lô hàng, hoặc có thể cài đặt máy in của bạn sẽ yêu cầu nhiều hoặc ít khoảng trống hơn. 0,2mm có lẽ là một điểm khởi đầu tốt.

Nên đặt một khoảng trống 0,4mm quanh cổng USB-C, vì điều này không nên là một sự vừa vặn quá chặt.

Phiên bản

2023.10.04: Cập nhật độ dày bảng mạch, chiều cao cổng USB-C và độ lệch so với bảng dựa trên phản hồi.

2023.09.06: Tải lên ban đầu.
